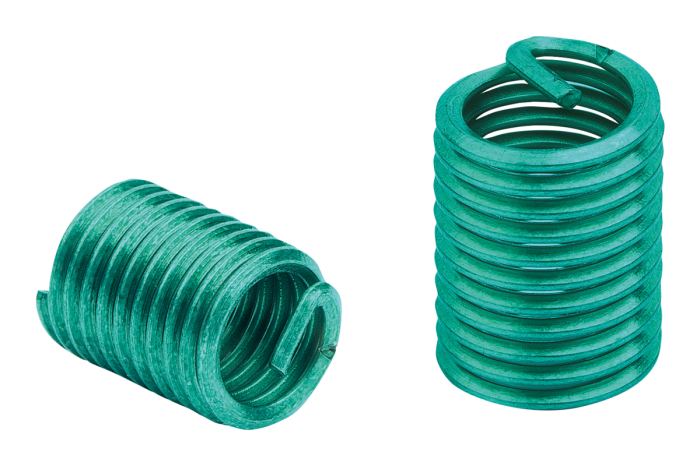

Závitové vložky HeliCoil® plus s unášecím trnem
Popis produktu
| Kód: | 07645 |
|---|---|
| Výrobce: | norelem |
| Ceny: | jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže. |
| Termín dodání: | běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací. |
Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme. |
zavřít
Ke stažení
Datový list norelem 07645 Závitové vložky HeliCoil® plus s unášecím trnem Detail zavřít

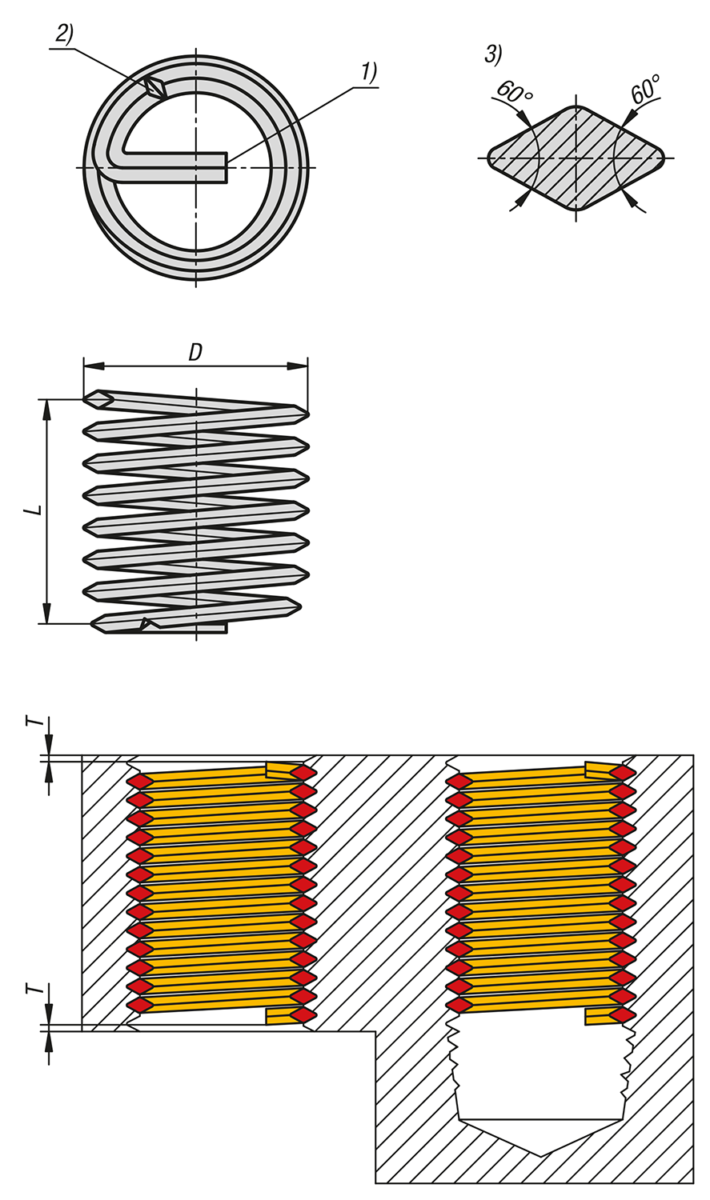

| Objednací kód | Základní cena bez DPH | Koncová cena s DPH | Objednat | CAD | Montážní délka vložky mm | G | D min. - max. | L | Průměr jádrového vrtáku Ø | Průměr závitového otvoru Ø | Vnější průměr polohovacího závitu Ø | Minimální hloubka závitu pro montáž se sražením hrany | Minimální hloubka jádrového otvoru pro montáž |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 07645-0321 | na dotaz | na dotaz | 3 | M3 | 3,8–4 | 3.9 | 3.2 | 3,11–3,22 | 3.65 | 5.8 | 5.8 | ||
| 07645-0331 | na dotaz | na dotaz | 4.5 | M3 | 3,8–4 | 6.3 | 3.2 | 3,11–3,22 | 3.65 | 7.3 | 7.3 | ||
| 07645-0341 | na dotaz | na dotaz | 6 | M3 | 3,8–4 | 8.7 | 3.2 | 3,11–3,22 | 3.65 | 8.8 | 8.8 | ||
| 07645-0421 | na dotaz | na dotaz | 4 | M4 | 5,05–5,25 | 3.7 | 4.2 | 4,15–4,29 | 4.91 | 7.8 | 7.8 | ||
| 07645-0431 | na dotaz | na dotaz | 6 | M4 | 5,05–5,25 | 6.1 | 4.2 | 4,15–4,29 | 4.91 | 9.8 | 9.8 | ||
| 07645-0441 | na dotaz | na dotaz | 8 | M4 | 5,05–5,25 | 8.4 | 4.2 | 4,15–4,29 | 4.91 | 11.8 | 11.8 | ||
| 07645-0521 | 28,10 Kč | 34,00 Kč | 5 | M5 | 6,35–6,6 | 4.3 | 5.2 | 5,17–5,33 | 6.04 | 9.2 | 9.2 | ||
| 07645-0531 | 29,50 Kč | 35,70 Kč | 7.5 | M5 | 6,35–6,6 | 6.9 | 5.2 | 5,17–5,33 | 6.04 | 11.7 | 11.7 | ||
| 07645-0541 | 32,20 Kč | 38,96 Kč | 10 | M5 | 6,35–6,6 | 9.7 | 5.2 | 5,17–5,33 | 6.04 | 14.2 | 14.2 | ||
| 07645-0621 | 27,60 Kč | 33,40 Kč | 6 | M6 | 7,6–7,85 | 4.2 | 6.3 | 6,22–6,41 | 7.3 | 11.1 | 11.1 | ||
| 07645-0631 | 32,00 Kč | 38,72 Kč | 9 | M6 | 7,6–7,85 | 6.9 | 6.3 | 6,22–6,41 | 7.3 | 14.1 | 14.1 | ||
| 07645-0641 | 35,80 Kč | 43,32 Kč | 12 | M6 | 7,6–7,85 | 9.7 | 6.3 | 6,22–6,41 | 7.3 | 17.1 | 17.1 | ||
| 07645-0821 | 30,00 Kč | 36,30 Kč | 8 | M8 | 9,85–10,1 | 4.7 | 8.4 | 8,27–8,48 | 8.4 | 14.2 | 14.2 | ||
| 07645-0831 | 35,00 Kč | 42,35 Kč | 12 | M8 | 9,85–10,1 | 7.4 | 8.4 | 8,27–8,48 | 8.4 | 18.2 | 18.2 | ||
| 07645-0841 | 39,10 Kč | 47,31 Kč | 16 | M8 | 9,85–10,1 | 10.6 | 8.4 | 8,27–8,48 | 8.4 | 22.2 | 22.2 | ||
| Objednací kód | Základní cena bez DPH | Koncová cena s DPH | Objednat | CAD | Montážní délka vložky mm | G | D min. - max. | L | Průměr jádrového vrtáku Ø | Průměr závitového otvoru Ø | Vnější průměr polohovacího závitu Ø | Minimální hloubka závitu pro montáž se sražením hrany | Minimální hloubka jádrového otvoru pro montáž |
| 07645-1021 | 41,00 Kč | 49,61 Kč | 10 | M10 | 12,1–12,5 | 5 | 10.5 | 10,32–10,56 | 11.95 | 17.3 | 17.3 | ||
| 07645-1031 | 47,50 Kč | 57,48 Kč | 15 | M10 | 12,1–12,5 | 8.1 | 10.5 | 10,32–10,56 | 11.95 | 22.3 | 22.3 | ||
| 07645-1041 | 54,40 Kč | 65,82 Kč | 20 | M10 | 12,1–12,5 | 11.2 | 10.5 | 10,32–10,56 | 11.95 | 27.3 | 27.3 | ||
| 07645-1221 | 95,90 Kč | 116,04 Kč | 12 | M12 | 14,4–14,8 | 5.2 | 12.5 | 12,38–12,64 | 14.27 | 20.3 | 20.3 | ||
| 07645-1231 | 113,10 Kč | 136,85 Kč | 18 | M12 | 14,4–14,8 | 8.4 | 12.5 | 12,38–12,64 | 14.27 | 26.3 | 26.3 | ||
| 07645-1241 | 127,80 Kč | 154,64 Kč | 24 | M12 | 14,4–14,8 | 11.7 | 12.5 | 12,38–12,64 | 14.27 | 32.3 | 32.3 | ||
| Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku. | |||||||||||||
