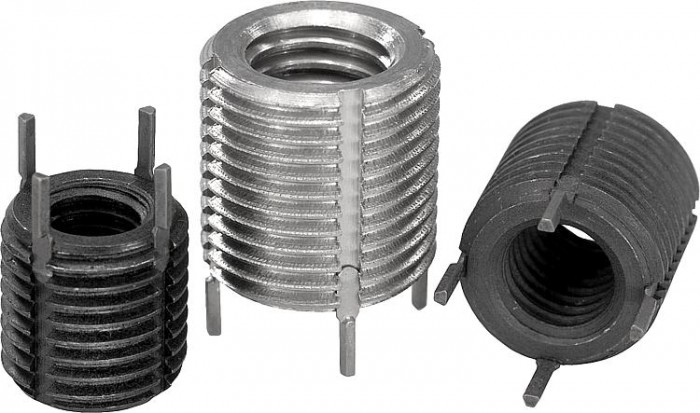

Závitové vložky, zesílené

Popis produktu

Kód:	07661
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Závitové vložky, zesílené | 07661
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list 07661 Závitové vložky, zesílené

Montážní návod pro závitové vložky

Varianty
Technické parametry

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Materiál	D1 Vnitřní závit	D2 Vnější závit	L Délka	Montáž Ø vrtáku	Montáž Ø zápuště +0,25	Montáž závitový	Montáž minimální hloubka závitu	Demontáž Ø vrtáku	Demontáž Hloubka vývrtu	Objednací číslo montážního nářadí
07661-04	191,20 Kč	231,35 Kč		CAD	ocel	M4	M8	8	6,9	8,3	M8	9,5	5,5	4	07661–804
07661-05	99,20 Kč	120,03 Kč		CAD	ocel	M5	M10×1,25	10	8,8	10,3	M10×1,25	12,5	7,5	4,8	07661–805
07661-06	106,30 Kč	128,62 Kč		CAD	ocel	M6	M12×1,25	12	10,8	12,3	M12×1,25	14,5	9,5	4,8	07661–806
07661-08	118,30 Kč	143,14 Kč		CAD	ocel	M8	M14×1,5	14	12,8	14,3	M14×1,5	16,5	11,5	4,8	07661–808
07661-10	147,20 Kč	178,11 Kč		CAD	ocel	M10	M16×1,5	16	14,8	16,3	M16×1,5	18,5	13,5	4,8	07661–810
07661-12	189,00 Kč	228,69 Kč		CAD	ocel	M12	M18×1,5	18	16,8	18,3	M18×1,5	20,5	15,5	4,8	07661–812
07661-14	234,10 Kč	283,26 Kč		CAD	ocel	M14	M20×1,5	20	18,8	20,3	M20×1,5	22,5	17,5	4,8	07661–814
07661-16	272,30 Kč	329,48 Kč		CAD	ocel	M16	M22×1,5	22	20,7	22,3	M22×1,5	24,5	17,8	6,4	07661–816
07661-20	471,20 Kč	570,15 Kč		CAD	ocel	M20	M30×2	30	28	30,3	M30×2	34,5	25,8	6,4	07661–820
07661-24	854,40 Kč	1 033,82 Kč		CAD	ocel	M24	M33×2	33	31	33,3	M33×2	37,5	28,8	6,4	07661–824
07661-104	217,40 Kč	263,05 Kč		CAD	nerezová ocel	M4	M8	8	6,9	8,3	M8	9,5	5,5	4	07661–804
07661-105	200,20 Kč	242,24 Kč		CAD	nerezová ocel	M5	M10×1,25	10	8,8	10,3	M10×1,25	12,5	7,5	4,8	07661–805
07661-106	194,80 Kč	235,71 Kč		CAD	nerezová ocel	M6	M12×1,25	12	10,8	12,3	M12×1,25	14,5	9,5	4,8	07661–806
07661-108	205,10 Kč	248,17 Kč		CAD	nerezová ocel	M8	M14×1,5	14	12,8	14,3	M14×1,5	16,5	11,5	4,8	07661–808
07661-110	235,20 Kč	284,59 Kč		CAD	nerezová ocel	M10	M16×1,5	16	14,8	16,3	M16×1,5	18,5	13,5	4,8	07661–810
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Materiál	D1 Vnitřní závit	D2 Vnější závit	L Délka	Montáž Ø vrtáku	Montáž Ø zápuště +0,25	Montáž závitový	Montáž minimální hloubka závitu	Demontáž Ø vrtáku	Demontáž Hloubka vývrtu	Objednací číslo montážního nářadí
07661-112	299,90 Kč	362,88 Kč		CAD	nerezová ocel	M12	M18×1,5	18	16,8	18,3	M18×1,5	20,5	15,5	4,8	07661–812
07661-114	390,60 Kč	472,63 Kč		CAD	nerezová ocel	M14	M20×1,5	20	18,8	20,3	M20×1,5	22,5	17,5	4,8	07661–814
07661-116	432,70 Kč	523,57 Kč		CAD	nerezová ocel	M16	M22×1,5	22	20,7	22,3	M22×1,5	24,5	17,8	6,4	07661–816
07661-120	769,80 Kč	931,46 Kč		CAD	nerezová ocel	M20	M30×2	30	28	30,3	M30×2	34,5	25,8	6,4	07661–820
07661-124	1 669,80 Kč	2 020,46 Kč		CAD	nerezová ocel	M24	M33×2	33	31	33,3	M33×2	37,5	28,8	6,4	07661–824
07661-08X1	118,30 Kč	143,14 Kč		CAD	ocel	M8×1	M14×1,5	14	12,8	14,3	M14×1,5	16,5	11,5	4,8	07661–808
07661-24X2	854,40 Kč	1 033,82 Kč		CAD	ocel	M24×2	M33×2	33	31	33,3	M33×2	37,5	28,8	6,4	07661–824
07661-108X1	205,10 Kč	248,17 Kč		CAD	nerezová ocel	M8×1	M14×1,5	14	12,8	14,3	M14×1,5	16,5	11,5	4,8	07661–808
07661-124X2	1 669,80 Kč	2 020,46 Kč		CAD	nerezová ocel	M24×2	M33×2	33	31	33,3	M33×2	37,5	28,8	6,4	07661–824
07661-14X15	234,10 Kč	283,26 Kč		CAD	ocel	M14×1,5	M20×1,5	20	18,8	20,3	M20×1,5	22,5	17,5	4,8	07661–814
07661-16X15	272,30 Kč	329,48 Kč		CAD	ocel	M16×1,5	M22×1,5	22	20,7	22,3	M22×1,5	24,5	17,8	6,4	07661–816
07661-18X15	401,50 Kč	485,82 Kč		CAD	ocel	M18×1,5	M24×1,5	24	22,5	24,3	M24×1,5	26,5	19,8	6,4	07661–818
07661-20X15	471,20 Kč	570,15 Kč		CAD	ocel	M20×1,5	M30×2	30	28	30,3	M30×2	34,5	25,8	6,4	07661–820
07661-22X15	601,50 Kč	727,82 Kč		CAD	ocel	M22×1,5	M32×2	32	30	32,3	M32×2	36,5	27,8	6,4	07661–822
07661-10X125	242,00 Kč	292,82 Kč		CAD	ocel	M10×1,25	M16×1,5	16	14,8	16,3	M16×1,5	18,5	13,5	4,8	07661–810
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Materiál	D1 Vnitřní závit	D2 Vnější závit	L Délka	Montáž Ø vrtáku	Montáž Ø zápuště +0,25	Montáž závitový	Montáž minimální hloubka závitu	Demontáž Ø vrtáku	Demontáž Hloubka vývrtu	Objednací číslo montážního nářadí
07661-114X15	390,60 Kč	472,63 Kč		CAD	nerezová ocel	M14×1,5	M20×1,5	20	18,8	20,3	M20×1,5	22,5	17,5	4,8	07661–814
07661-116X15	432,70 Kč	523,57 Kč		CAD	nerezová ocel	M16×1,5	M22×1,5	22	20,7	22,3	M22×1,5	24,5	17,8	6,4	07661–816
07661-118X15	622,20 Kč	752,86 Kč		CAD	nerezová ocel	M18×1,5	M24×1,5	24	22,5	24,3	M24×1,5	26,5	19,8	6,4	07661–818
07661-120X15	769,80 Kč	931,46 Kč		CAD	nerezová ocel	M20×1,5	M30×2	30	28	30,3	M30×2	34,5	25,8	6,4	07661–820
07661-122X15	1 324,30 Kč	1 602,40 Kč		CAD	nerezová ocel	M22×1,5	M32×2	32	30	32,3	M32×2	36,5	27,8	6,4	07661–822
07661-12X125	189,00 Kč	228,69 Kč		CAD	ocel	M12×1,25	M18×1,5	18	16,8	18,3	M18×1,5	20,5	15,5	4,8	07661–812
07661-110X125	235,20 Kč	284,59 Kč		CAD	nerezová ocel	M10×1,25	M16×1,5	16	14,8	16,3	M16×1,5	18,5	13,5	4,8	07661–810
07661-112X125	299,90 Kč	362,88 Kč		CAD	nerezová ocel	M12×1,25	M18×1,5	18	16,8	18,3	M18×1,5	20,5	15,5	4,8	07661–812
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

CADzavřít

Související produkty

Montážní nářadí pro závitové vložky, zesílenéMontážní nářadí pro závitové vložky,…

Momentové šrouby a závitové vložky – Montážní nářadí pro závitové vložky, zesílené

07661

Detail

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

Materiál	Ocel nebo nerezová ocel.
Odkaz na výkres	Aretační klín
Provedení	Pasivováno.
Přednosti	Lehká a rychlá montáž. - Vložka je fixována čtyřmi klíny, čímž je zabráněno jejímu protočení. - Kromě toho instalace nevyžaduje jiné zvláštní příslušenství pro montáž.
Upozornění	Závitové vložky umožňují opakované použití resp. opravu poškozených, vytrhnutých a zadřených otvorů se závitem. To umožňuje navrácení kvality poškozené části výrobku. Závitové vložky je možné použít pro různé materiály, také do lehkých kovů i odlitků. U vložek s vnitřním závitem větším než M6 jsou součástí dodávky čtyři aretační klíny. Přípustné odchylky od normy: Pro uvedené závity platí následující hodnoty – 6H pro vnitřní závit a 6g pro vnější závit. Ostatní hodnoty ±0,25 mm. U zesílených závitových vložek nabízíme také provedení se zesíleným průřezem, a to pro případy zvýšeného zatížení. Technické pokyny viz návod k závitovým vložkám.
