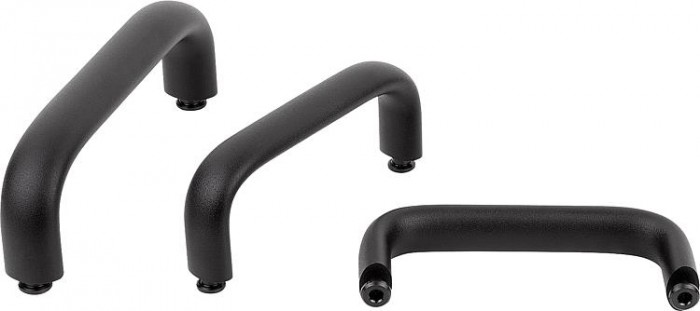

Třmenové úchyty oválné odnímatelné

•

Popis produktu

Kód:	06920
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Třmenové úchyty oválné odnímatelné | 06920
Formát 3D: STEP (*.step) 3D PDF (*.pdf) ACIS (*.sat) Acrobat (*.pdf) ANVIL (*.igs) Ashlar-Vellum Argon (*.sat) Ashlar-Vellum Cobalt (*.sat) Ashlar-Vellum Xenon (*.sat) Auto CAD 3D (*.sat) CADKey 3D (*.sat) CATIA V5 Part/Assembly (*.catproduct) Edrawing Part/Assembly (*.eprt) IFC 2×3 (*.ifc) IGES (*.igs) lnventor (*.sat) Iron CAD (*.sat) JPEG Files (*.jpg) Mechanical Desktop (*.sat) Parasolid Binary (*.x_b) Parasolid Text (*.x_t) Pro/E Part/Assembly (*.prt) Revit (*.sat) SDRC I-DEAS (*.step) SolidEdge (*.x_t) SOLIDWORKS Part/Assembly (*.sldprt) STL (*.stl) TIFF (*.tif) Unigraphics (*.x_t) VDA (*.vda) VRML (*.wrl)

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Poptat cenu

JMÉNO:
E-MAIL:
WWW:
TEXT:

Firma: Jméno: Příjmení: E-mail: Telefon: Kód: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

Ke stažení

Datový list 06920 Třmenové úchyty oválné odnímatelné

• Varianty
• Technické parametry

Materiál	Třmenové madlo z oválného hliníkového profilu EN AW-6060. Uchycovací čep z automatové oceli 1.0718. Nástrčná podložka z automatové oceli 1.0718.
Provedení​	Třmenové madlo černě komaxitováno. Středící čepy brynýrované. Nástrčná podložka brynýrovaná.
Upozornění	Třmenová madla se do protikusu upevňují pomocí nástrčného systému. Demontáž se provádí v nezatíženém sta­vu.
Použití	Třmenové madlo zastrkávejte do otvoru, dokud madlo nenarazí na nástrčnou podložku. Zajištění proveďte souběžným vytažením madla. Madlo smí být zatěžováno pouze svisle směrem nahoru. Uvolnění se provádí v obráceném pořadí.
Montáž	K upevnění nástrčné podložky je nutné protikus upravit. Viz výkres v pokynech k montáži.
Odkaz na výkres	poloha odjištěná 2) poloha zajištěná S = zasunutí E = zaskočení A = zvednutí

Detail zavřít

Zruš filtr			100112120128160180192350	2426	78	3540	131517	2125	M5x16	1214	5863	8	135147152155160163168195200220232390	1000
Objednací kód	Základní cena bez DPH	Objednat	A	A1	A2	B	B1	B2	D	D1	H	H1	L	Nosná síla (N)	CAD
06920-10012001	727,10 Kč		100	24	7	35	13	21	M5×16	12	58	8	135	1000	CAD
06920-11212001	730,70 Kč		112	24	7	35	13	21	M5×16	12	58	8	147	1000	CAD
06920-11214001	880,90 Kč		112	26	8	40	15	25	M5×16	14	63	8	152	1000	CAD
06920-12012001	745,40 Kč		120	24	7	35	13	21	M5×16	12	58	8	155	1000	CAD
06920-12014001	886,10 Kč		120	26	8	40	17	25	M5×16	14	63	8	160	1000	CAD
06920-12812001	762,70 Kč		128	24	7	35	13	21	M5×16	12	58	8	163	1000	CAD
06920-12814001	891,30 Kč		128	26	8	40	17	25	M5×16	14	63	8	168	1000	CAD
06920-16012001	784,50 Kč		160	24	7	35	13	21	M5×16	12	58	8	195	1000	CAD
06920-16014001	894,60 Kč		160	26	8	40	17	25	M5×16	14	63	8	200	1000	CAD
06920-18014001	914,30 Kč		180	26	8	40	17	25	M5×16	14	63	8	220	1000	CAD
06920-19214001	928,50 Kč		192	26	8	40	17	25	M5×16	14	63	8	232	1000	CAD
06920-35014001	1 023,20 Kč		350	26	8	40	17	25	M5×16	14	63	8	390	1000	CAD
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
