Upínací páky z plastu s vnějším závitem, ocelové části brynýrované

Name: Upínací páky z plastu s vnějším závitem, ocelové části brynýrované
Brand: norelem
SKU: 06610-50
Availability: InStock

Novinka

Popis produktu

Kód:	06610-50
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Upínací páky z plastu s vnějším závitem, ocelové části brynýrované | 06610-50
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list 06610–50 Upínací páky z plastu s vnějším závitem, ocelové části brynýrované

Varianty
Technické parametry

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Barva základního tělesa	Provedení	Materiál základního tělesa	Materiál	Velikost	A	B	X	D	D	D2	D1	H	D2	H1	H	H2	H1	T	H2	H3	H4	A	A1	B	Počet zubů	L
06610-50-1051X10	84,70 Kč	102,49 Kč		3D	tmavošedá RAL 7021		Vysoce výkonný termoplast		1			M5		10		13,2		13,8		24,5		4		14,2	30,8	35	39,9	46,8	7,9	16	10
06610-50-1051X15	84,70 Kč	102,49 Kč		3D	tmavošedá RAL 7021		Vysoce výkonný termoplast		1			M5		10		13,2		13,8		24,5		4		14,2	30,8	35	39,9	46,8	7,9	16	15
06610-50-1051X20	84,70 Kč	102,49 Kč		3D	tmavošedá RAL 7021		Vysoce výkonný termoplast		1			M5		10		13,2		13,8		24,5		4		14,2	30,8	35	39,9	46,8	7,9	16	20
06610-50-1051X25	84,70 Kč	102,49 Kč		3D	tmavošedá RAL 7021		Vysoce výkonný termoplast		1			M5		10		13,2		13,8		24,5		4		14,2	30,8	35	39,9	46,8	7,9	16	25
06610-50-1051X30	84,70 Kč	102,49 Kč		3D	tmavošedá RAL 7021		Vysoce výkonný termoplast		1			M5		10		13,2		13,8		24,5		4		14,2	30,8	35	39,9	46,8	7,9	16	30
06610-50-1051X35	94,20 Kč	113,98 Kč		3D	tmavošedá RAL 7021		Vysoce výkonný termoplast		1			M5		10		13,2		13,8		24,5		4		14,2	30,8	35	39,9	46,8	7,9	16	35
06610-50-1051X40	94,20 Kč	113,98 Kč		3D	tmavošedá RAL 7021		Vysoce výkonný termoplast		1			M5		10		13,2		13,8		24,5		4		14,2	30,8	35	39,9	46,8	7,9	16	40
06610-50-1051X45	94,20 Kč	113,98 Kč		3D	tmavošedá RAL 7021		Vysoce výkonný termoplast		1			M5		10		13,2		13,8		24,5		4		14,2	30,8	35	39,9	46,8	7,9	16	45
06610-50-1051X50	94,20 Kč	113,98 Kč		3D	tmavošedá RAL 7021		Vysoce výkonný termoplast		1			M5		10		13,2		13,8		24,5		4		14,2	30,8	35	39,9	46,8	7,9	16	50
06610-50-1052X10	84,70 Kč	102,49 Kč		3D	čistě oranžová RAL 2004		Vysoce výkonný termoplast		1			M5		10		13,2		13,8		24,5		4		14,2	30,8	35	39,9	46,8	7,9	16	10
06610-50-1052X15	84,70 Kč	102,49 Kč		3D	čistě oranžová RAL 2004		Vysoce výkonný termoplast		1			M5		10		13,2		13,8		24,5		4		14,2	30,8	35	39,9	46,8	7,9	16	15
06610-50-1052X20	84,70 Kč	102,49 Kč		3D	čistě oranžová RAL 2004		Vysoce výkonný termoplast		1			M5		10		13,2		13,8		24,5		4		14,2	30,8	35	39,9	46,8	7,9	16	20
06610-50-1052X25	84,70 Kč	102,49 Kč		3D	čistě oranžová RAL 2004		Vysoce výkonný termoplast		1			M5		10		13,2		13,8		24,5		4		14,2	30,8	35	39,9	46,8	7,9	16	25
06610-50-1052X30	84,70 Kč	102,49 Kč		3D	čistě oranžová RAL 2004		Vysoce výkonný termoplast		1			M5		10		13,2		13,8		24,5		4		14,2	30,8	35	39,9	46,8	7,9	16	30
06610-50-1052X35	94,20 Kč	113,98 Kč		3D	čistě oranžová RAL 2004		Vysoce výkonný termoplast		1			M5		10		13,2		13,8		24,5		4		14,2	30,8	35	39,9	46,8	7,9	16	35
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Barva základního tělesa	Provedení	Materiál základního tělesa	Materiál	Velikost	A	B	X	D	D	D2	D1	H	D2	H1	H	H2	H1	T	H2	H3	H4	A	A1	B	Počet zubů	L
06610-50-1052X40	94,20 Kč	113,98 Kč		3D	čistě oranžová RAL 2004		Vysoce výkonný termoplast		1			M5		10		13,2		13,8		24,5		4		14,2	30,8	35	39,9	46,8	7,9	16	40
06610-50-1052X45	94,20 Kč	113,98 Kč		3D	čistě oranžová RAL 2004		Vysoce výkonný termoplast		1			M5		10		13,2		13,8		24,5		4		14,2	30,8	35	39,9	46,8	7,9	16	45
06610-50-1052X50	94,20 Kč	113,98 Kč		3D	čistě oranžová RAL 2004		Vysoce výkonný termoplast		1			M5		10		13,2		13,8		24,5		4		14,2	30,8	35	39,9	46,8	7,9	16	50
06610-50-1061X10	84,70 Kč	102,49 Kč		3D	tmavošedá RAL 7021		Vysoce výkonný termoplast		1			M6		10		13,2		13,8		24,5		4		14,2	30,8	35	39,9	46,8	7,9	16	10
06610-50-1061X15	84,70 Kč	102,49 Kč		3D	tmavošedá RAL 7021		Vysoce výkonný termoplast		1			M6		10		13,2		13,8		24,5		4		14,2	30,8	35	39,9	46,8	7,9	16	15
06610-50-1061X20	84,70 Kč	102,49 Kč		3D	tmavošedá RAL 7021		Vysoce výkonný termoplast		1			M6		10		13,2		13,8		24,5		4		14,2	30,8	35	39,9	46,8	7,9	16	20
06610-50-1061X25	84,70 Kč	102,49 Kč		3D	tmavošedá RAL 7021		Vysoce výkonný termoplast		1			M6		10		13,2		13,8		24,5		4		14,2	30,8	35	39,9	46,8	7,9	16	25
06610-50-1061X30	84,70 Kč	102,49 Kč		3D	tmavošedá RAL 7021		Vysoce výkonný termoplast		1			M6		10		13,2		13,8		24,5		4		14,2	30,8	35	39,9	46,8	7,9	16	30
06610-50-1061X35	94,20 Kč	113,98 Kč		3D	tmavošedá RAL 7021		Vysoce výkonný termoplast		1			M6		10		13,2		13,8		24,5		4		14,2	30,8	35	39,9	46,8	7,9	16	35
06610-50-1061X40	94,20 Kč	113,98 Kč		3D	tmavošedá RAL 7021		Vysoce výkonný termoplast		1			M6		10		13,2		13,8		24,5		4		14,2	30,8	35	39,9	46,8	7,9	16	40
06610-50-1061X45	94,20 Kč	113,98 Kč		3D	tmavošedá RAL 7021		Vysoce výkonný termoplast		1			M6		10		13,2		13,8		24,5		4		14,2	30,8	35	39,9	46,8	7,9	16	45
06610-50-1061X50	94,20 Kč	113,98 Kč		3D	tmavošedá RAL 7021		Vysoce výkonný termoplast		1			M6		10		13,2		13,8		24,5		4		14,2	30,8	35	39,9	46,8	7,9	16	50
06610-50-1062X10	84,70 Kč	102,49 Kč		3D	čistě oranžová RAL 2004		Vysoce výkonný termoplast		1			M6		10		13,2		13,8		24,5		4		14,2	30,8	35	39,9	46,8	7,9	16	10
06610-50-1062X15	84,70 Kč	102,49 Kč		3D	čistě oranžová RAL 2004		Vysoce výkonný termoplast		1			M6		10		13,2		13,8		24,5		4		14,2	30,8	35	39,9	46,8	7,9	16	15
06610-50-1062X20	84,70 Kč	102,49 Kč		3D	čistě oranžová RAL 2004		Vysoce výkonný termoplast		1			M6		10		13,2		13,8		24,5		4		14,2	30,8	35	39,9	46,8	7,9	16	20
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Barva základního tělesa	Provedení	Materiál základního tělesa	Materiál	Velikost	A	B	X	D	D	D2	D1	H	D2	H1	H	H2	H1	T	H2	H3	H4	A	A1	B	Počet zubů	L
06610-50-1062X25	84,70 Kč	102,49 Kč		3D	čistě oranžová RAL 2004		Vysoce výkonný termoplast		1			M6		10		13,2		13,8		24,5		4		14,2	30,8	35	39,9	46,8	7,9	16	25
06610-50-1062X30	84,70 Kč	102,49 Kč		3D	čistě oranžová RAL 2004		Vysoce výkonný termoplast		1			M6		10		13,2		13,8		24,5		4		14,2	30,8	35	39,9	46,8	7,9	16	30
06610-50-1062X35	94,20 Kč	113,98 Kč		3D	čistě oranžová RAL 2004		Vysoce výkonný termoplast		1			M6		10		13,2		13,8		24,5		4		14,2	30,8	35	39,9	46,8	7,9	16	35
06610-50-1062X40	94,20 Kč	113,98 Kč		3D	čistě oranžová RAL 2004		Vysoce výkonný termoplast		1			M6		10		13,2		13,8		24,5		4		14,2	30,8	35	39,9	46,8	7,9	16	40
06610-50-1062X45	94,20 Kč	113,98 Kč		3D	čistě oranžová RAL 2004		Vysoce výkonný termoplast		1			M6		10		13,2		13,8		24,5		4		14,2	30,8	35	39,9	46,8	7,9	16	45
06610-50-1062X50	94,20 Kč	113,98 Kč		3D	čistě oranžová RAL 2004		Vysoce výkonný termoplast		1			M6		10		13,2		13,8		24,5		4		14,2	30,8	35	39,9	46,8	7,9	16	50
06610-50-2061X15	100,50 Kč	121,61 Kč		3D	tmavošedá RAL 7021		Vysoce výkonný termoplast		2			M6		13,5		18,5		19,1		28,5		6,5		18,6	42,6	47,1	65,2	74,8	10,5	20	15
06610-50-2061X20	100,50 Kč	121,61 Kč		3D	tmavošedá RAL 7021		Vysoce výkonný termoplast		2			M6		13,5		18,5		19,1		28,5		6,5		18,6	42,6	47,1	65,2	74,8	10,5	20	20
06610-50-2061X25	100,50 Kč	121,61 Kč		3D	tmavošedá RAL 7021		Vysoce výkonný termoplast		2			M6		13,5		18,5		19,1		28,5		6,5		18,6	42,6	47,1	65,2	74,8	10,5	20	25
06610-50-2061X30	100,50 Kč	121,61 Kč		3D	tmavošedá RAL 7021		Vysoce výkonný termoplast		2			M6		13,5		18,5		19,1		28,5		6,5		18,6	42,6	47,1	65,2	74,8	10,5	20	30
06610-50-2061X35	109,00 Kč	131,89 Kč		3D	tmavošedá RAL 7021		Vysoce výkonný termoplast		2			M6		13,5		18,5		19,1		28,5		6,5		18,6	42,6	47,1	65,2	74,8	10,5	20	35
06610-50-2061X40	109,00 Kč	131,89 Kč		3D	tmavošedá RAL 7021		Vysoce výkonný termoplast		2			M6		13,5		18,5		19,1		28,5		6,5		18,6	42,6	47,1	65,2	74,8	10,5	20	40
06610-50-2061X45	109,00 Kč	131,89 Kč		3D	tmavošedá RAL 7021		Vysoce výkonný termoplast		2			M6		13,5		18,5		19,1		28,5		6,5		18,6	42,6	47,1	65,2	74,8	10,5	20	45
06610-50-2061X50	109,00 Kč	131,89 Kč		3D	tmavošedá RAL 7021		Vysoce výkonný termoplast		2			M6		13,5		18,5		19,1		28,5		6,5		18,6	42,6	47,1	65,2	74,8	10,5	20	50
06610-50-2061X55	109,00 Kč	131,89 Kč		3D	tmavošedá RAL 7021		Vysoce výkonný termoplast		2			M6		13,5		18,5		19,1		28,5		6,5		18,6	42,6	47,1	65,2	74,8	10,5	20	55
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Barva základního tělesa	Provedení	Materiál základního tělesa	Materiál	Velikost	A	B	X	D	D	D2	D1	H	D2	H1	H	H2	H1	T	H2	H3	H4	A	A1	B	Počet zubů	L
06610-50-2061X60	109,00 Kč	131,89 Kč		3D	tmavošedá RAL 7021		Vysoce výkonný termoplast		2			M6		13,5		18,5		19,1		28,5		6,5		18,6	42,6	47,1	65,2	74,8	10,5	20	60
06610-50-2062X15	100,50 Kč	121,61 Kč		3D	čistě oranžová RAL 2004		Vysoce výkonný termoplast		2			M6		13,5		18,5		19,1		28,5		6,5		18,6	42,6	47,1	65,2	74,8	10,5	20	15
06610-50-2062X20	100,50 Kč	121,61 Kč		3D	čistě oranžová RAL 2004		Vysoce výkonný termoplast		2			M6		13,5		18,5		19,1		28,5		6,5		18,6	42,6	47,1	65,2	74,8	10,5	20	20
06610-50-2062X25	100,50 Kč	121,61 Kč		3D	čistě oranžová RAL 2004		Vysoce výkonný termoplast		2			M6		13,5		18,5		19,1		28,5		6,5		18,6	42,6	47,1	65,2	74,8	10,5	20	25
06610-50-2062X30	100,50 Kč	121,61 Kč		3D	čistě oranžová RAL 2004		Vysoce výkonný termoplast		2			M6		13,5		18,5		19,1		28,5		6,5		18,6	42,6	47,1	65,2	74,8	10,5	20	30
06610-50-2062X35	109,00 Kč	131,89 Kč		3D	čistě oranžová RAL 2004		Vysoce výkonný termoplast		2			M6		13,5		18,5		19,1		28,5		6,5		18,6	42,6	47,1	65,2	74,8	10,5	20	35
06610-50-2062X40	109,00 Kč	131,89 Kč		3D	čistě oranžová RAL 2004		Vysoce výkonný termoplast		2			M6		13,5		18,5		19,1		28,5		6,5		18,6	42,6	47,1	65,2	74,8	10,5	20	40
06610-50-2062X45	109,00 Kč	131,89 Kč		3D	čistě oranžová RAL 2004		Vysoce výkonný termoplast		2			M6		13,5		18,5		19,1		28,5		6,5		18,6	42,6	47,1	65,2	74,8	10,5	20	45
06610-50-2062X50	109,00 Kč	131,89 Kč		3D	čistě oranžová RAL 2004		Vysoce výkonný termoplast		2			M6		13,5		18,5		19,1		28,5		6,5		18,6	42,6	47,1	65,2	74,8	10,5	20	50
06610-50-2062X55	109,00 Kč	131,89 Kč		3D	čistě oranžová RAL 2004		Vysoce výkonný termoplast		2			M6		13,5		18,5		19,1		28,5		6,5		18,6	42,6	47,1	65,2	74,8	10,5	20	55
06610-50-2062X60	109,00 Kč	131,89 Kč		3D	čistě oranžová RAL 2004		Vysoce výkonný termoplast		2			M6		13,5		18,5		19,1		28,5		6,5		18,6	42,6	47,1	65,2	74,8	10,5	20	60
06610-50-2081X15	100,50 Kč	121,61 Kč		3D	tmavošedá RAL 7021		Vysoce výkonný termoplast		2			M8		13,5		18,5		19,1		28,5		6,5		18,6	42,6	47,1	65,2	74,8	10,5	20	15
06610-50-2081X20	100,50 Kč	121,61 Kč		3D	tmavošedá RAL 7021		Vysoce výkonný termoplast		2			M8		13,5		18,5		19,1		28,5		6,5		18,6	42,6	47,1	65,2	74,8	10,5	20	20
06610-50-2081X25	100,50 Kč	121,61 Kč		3D	tmavošedá RAL 7021		Vysoce výkonný termoplast		2			M8		13,5		18,5		19,1		28,5		6,5		18,6	42,6	47,1	65,2	74,8	10,5	20	25
06610-50-2081X30	100,50 Kč	121,61 Kč		3D	tmavošedá RAL 7021		Vysoce výkonný termoplast		2			M8		13,5		18,5		19,1		28,5		6,5		18,6	42,6	47,1	65,2	74,8	10,5	20	30
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

12 3 4 5 6 7 8 9..14

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

Popis výrobku	Plastová upínací páka s ergonomickým designem úchytu nabízí velmi kvalitní, moderní vzhled v kombinaci s velmi příjemným dotykem. Ovládací úchyt je vyroben ze speciálního vysokovýkonného plastu a je k dodání v mnoha standardních barvách. Výhodami ovládacího úchytu jsou vysoká tuhost a pevnost i při velmi vysokých okolních teplotách. Velmi nízká vlastní hmotnost je ideální pro mobilní použití.
Materiál	Vysoce výkonný termoplast vyztužený skleněnými vlákny. Třída pevnosti ocelových dílů 5.8.
Provedení	Ocelové části, brynýrované.
Upozornění	Při L ≥ 60 mm činí délka závitu 60 mm.

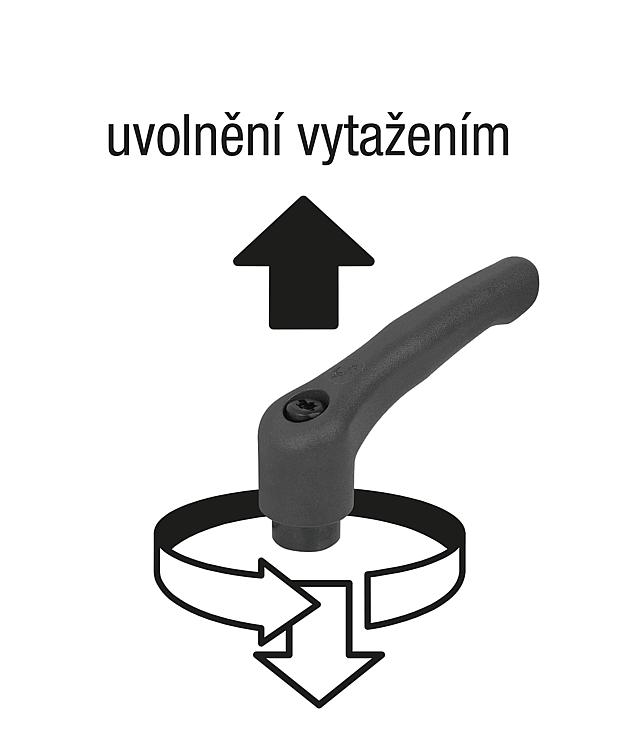

Způsob ovládání	Ovládací úchyt je ozubeným věncem v neovládaném stavu zaklesnut do ozubené vložky, čímž lze závit upevnit nebo povolit. Nadzvednutím ovládacího úchytu ji lze přemístit do jiné polohy a silou pružiny opět zaklesnout do ozubeného věnce.
Použití	Výroba strojů přístrojů a zařízení, oblast rehabilitace.
Teplotní rozsah	Teplota při dlouhodobém používání max. 100 °C. Provozní teplota při krátkodobém používání max. 130 °C.

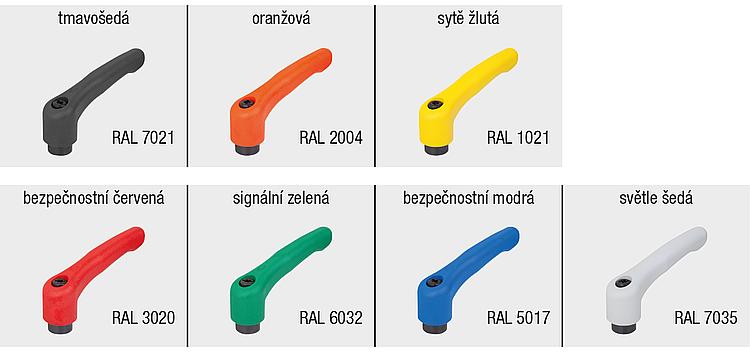

Přednosti	Sedm barevných variant.
Na vyžádání	Další vnější závity, délky šroubů, barvy, jakož i nadstandardní provedení. Rozměr „H1“ dodáváme na přání v jiných délkách za příplatek. Plast s vysokou teplotní odolností, v tmavošedé. Teplota při dlouhodobém používání podle IEC 216 max. 150 °C – 160 °C. Provozní teplota při krátkodobém používání max. 250 °C.

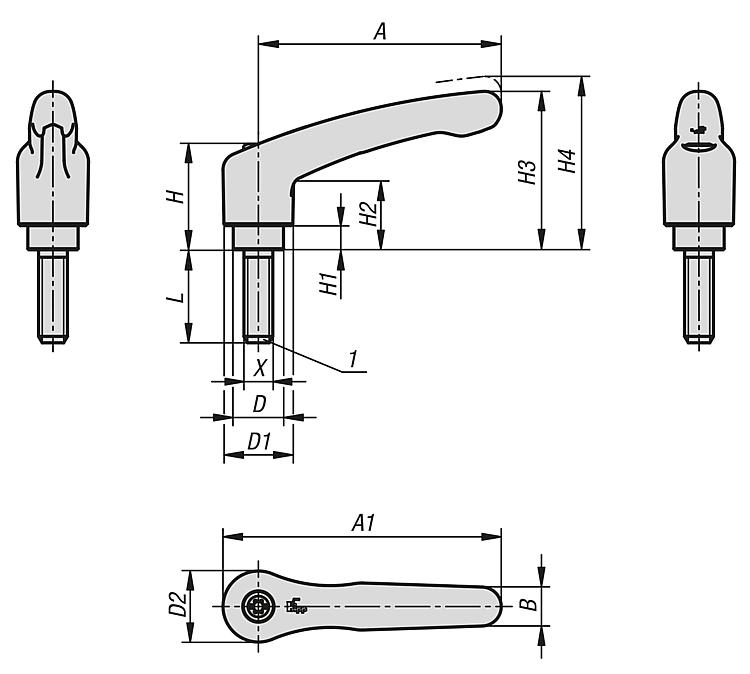

Odkaz na výkres	Zaoblené ukončení závitu podle DIN EN ISO 4753
