Upínací klíče

Popis produktu

Kód:	06470
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Upínací klíče | 06470
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

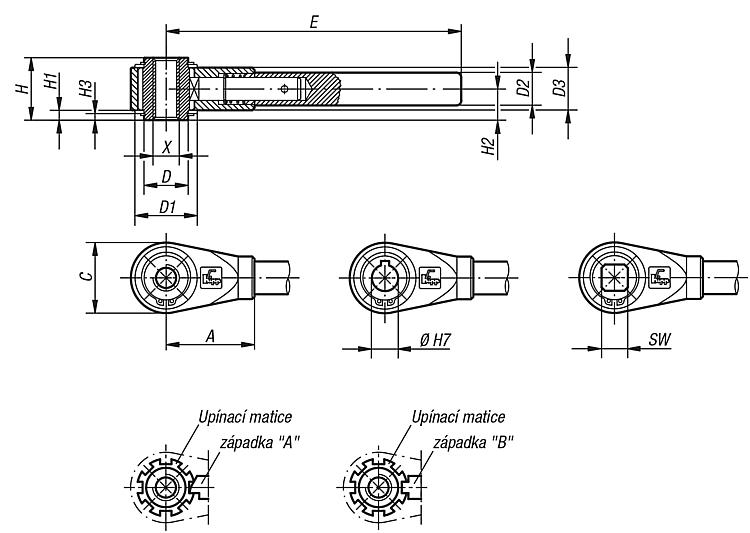

Datový list 06470 Upínací klíče

Varianty
Technické parametry

Detail zavřít

Zruš filtr

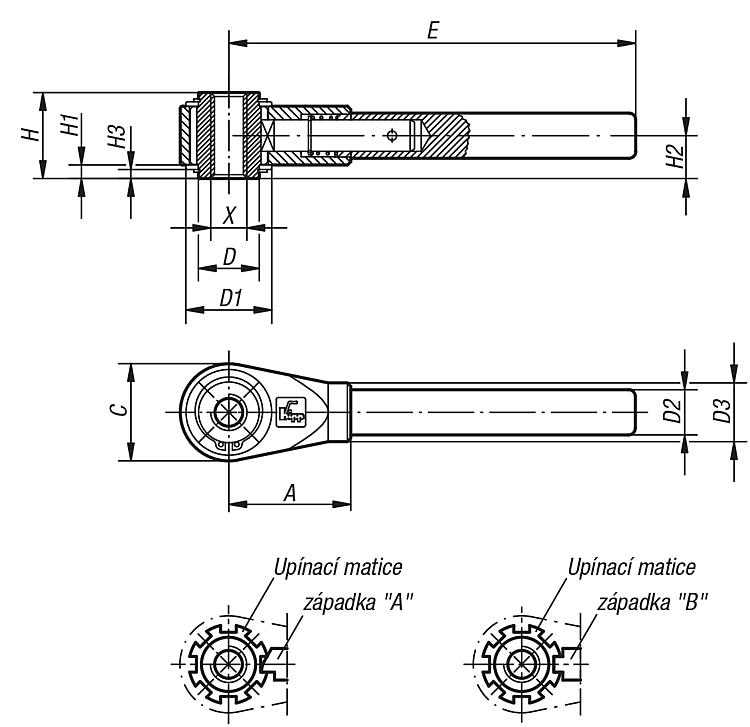

Upínací klíče s vnitřním závitem
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Velikost	X	A	C	E	D	d1	d2	D3	H	H1	H2	H3	Počet zajišťovacích drážek
06470-310	2 225,70 Kč	2 693,10 Kč		CAD		M10	48mm	36	150mm	22	33mm	17mm	22	31mm	4,5mm	15,5mm	3mm	7
06470-312	2 225,70 Kč	2 693,10 Kč		CAD		M12	48mm	36	150mm	22	33mm	17mm	22	31mm	4,5mm	15,5mm	3mm	7
06470-314	2 661,90 Kč	3 220,90 Kč		CAD		M14	54mm	43	180mm	27	38mm	20mm	26	38mm	6mm	19mm	4mm	8
06470-316	2 661,90 Kč	3 220,90 Kč		CAD		M16	54mm	43	180mm	27	38mm	20mm	26	38mm	6mm	19mm	4mm	8
06470-318	3 422,90 Kč	4 141,71 Kč		CAD		M18	70mm	51	230mm	35	45mm	24mm	30	42mm	6mm	21mm	4mm	8
06470-320	3 422,90 Kč	4 141,71 Kč		CAD		M20	70mm	51	230mm	35	45mm	24mm	30	42mm	6mm	21mm	4mm	8
06470-322	4 681,60 Kč	5 664,74 Kč		CAD		M22	80mm	61	300mm	42	56mm	28mm	35	47mm	6mm	23,5mm	4mm	9
06470-324	4 681,60 Kč	5 664,74 Kč		CAD		M24	80mm	61	300mm	42	56mm	28mm	35	47mm	6mm	23,5mm	4mm	9
06470-327	4 681,60 Kč	5 664,74 Kč		CAD		M27	80mm	61	300mm	42	56mm	28mm	35	47mm	6mm	23,5mm	4mm	9
06470-330	8 936,80 Kč	10 813,53 Kč		CAD		M30	110mm	82	400mm	60	75mm	32mm	38	53mm	7,5mm	26,5mm	5mm	11
06470-336	8 936,80 Kč	10 813,53 Kč		CAD		M36	110mm	82	400mm	60	75mm	32mm	38	53mm	7,5mm	26,5mm	5mm	11
06470-342	8 936,80 Kč	10 813,53 Kč		CAD		M42	110mm	82	400mm	60	75mm	32mm	38	53mm	7,5mm	26,5mm	5mm	11
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

Zruš filtr

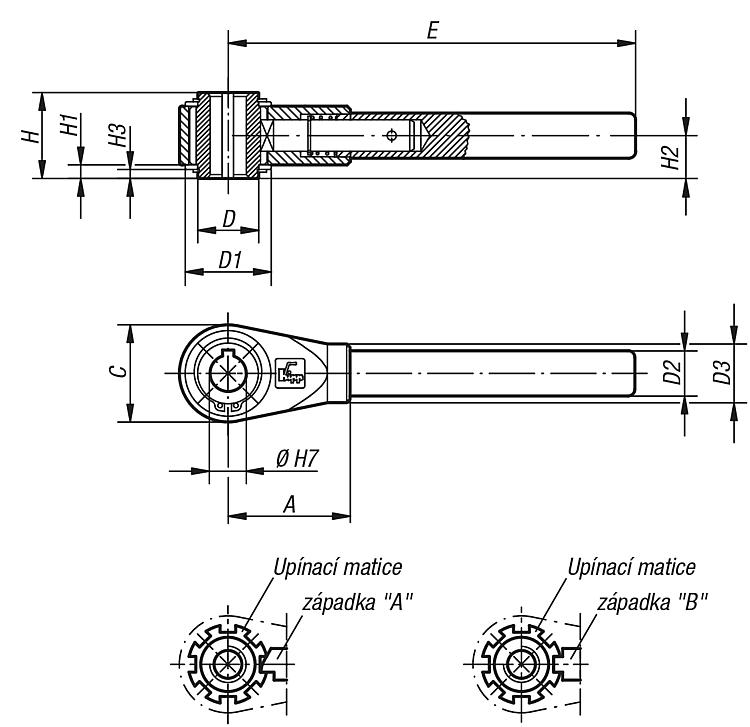

Upínací klíče s lícovaným otvorem
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Typ závitu	Velikost	Lícovaná díra Ø H7 s drážkou pro lícovanou pružinu podle DIN 6885	D	d1	d2	D3	H	H1	H2	H3	C	A	A1 = délka madla	E	Počet zajišťovacích drážek
06470-412	2 828,30 Kč	3 422,24 Kč		CAD	zalícovaný otvor		12	22	33mm	17mm	22	31mm	4,5mm	15,5mm	3mm	36	48mm	166,5	150mm	7
06470-414	3 374,60 Kč	4 083,27 Kč		CAD	zalícovaný otvor		14	27	38mm	20mm	26	38mm	6mm	19mm	4mm	43	54mm	199	180mm	8
06470-415	3 374,60 Kč	4 083,27 Kč		CAD	zalícovaný otvor		15	27	38mm	20mm	26	38mm	6mm	19mm	4mm	43	54mm	199	180mm	8
06470-416	3 374,60 Kč	4 083,27 Kč		CAD	zalícovaný otvor		16	27	38mm	20mm	26	38mm	6mm	19mm	4mm	43	54mm	199	180mm	8
06470-418	4 516,10 Kč	5 464,48 Kč		CAD	zalícovaný otvor		18	35	45mm	24mm	30	42mm	6mm	21mm	4mm	51	70mm	252,5	230mm	8
06470-420	4 516,10 Kč	5 464,48 Kč		CAD	zalícovaný otvor		20	35	45mm	24mm	30	42mm	6mm	21mm	4mm	51	70mm	252,5	230mm	8
06470-422	6 155,30 Kč	7 447,91 Kč		CAD	zalícovaný otvor		22	42	56mm	28mm	35	47mm	6mm	23,5mm	4mm	61	80mm	328	300mm	9
06470-425	6 155,30 Kč	7 447,91 Kč		CAD	zalícovaný otvor		25	42	56mm	28mm	35	47mm	6mm	23,5mm	4mm	61	80mm	328	300mm	9
06470-427	6 155,30 Kč	7 447,91 Kč		CAD	zalícovaný otvor		27	42	56mm	28mm	35	47mm	6mm	23,5mm	4mm	61	80mm	328	300mm	9
06470-430	11 694,40 Kč	14 150,22 Kč		CAD	zalícovaný otvor		30	60	75mm	32mm	38	53mm	7,5mm	26,5mm	5mm	82	110mm	437,5	400mm	11
06470-436	11 694,40 Kč	14 150,22 Kč		CAD	zalícovaný otvor		36	60	75mm	32mm	38	53mm	7,5mm	26,5mm	5mm	82	110mm	437,5	400mm	11
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

Zruš filtr

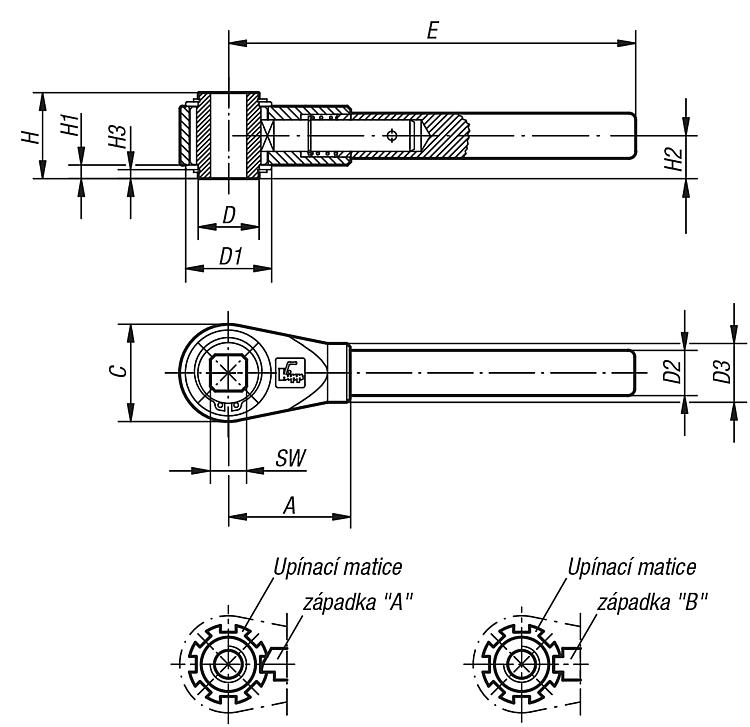

Upínací klíče s vnitřním čtyřhranem
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Velikost	Vnitřní čtyřhran SW	D	d1	d2	D3	H	H1	H2	H3	C	A	A1 = délka madla	E	Počet zajišťovacích drážek
06470-510	2 614,10 Kč	3 163,06 Kč		CAD	Vnitřní čtyřhran		10	22	33mm	17mm	22	31mm	4,5mm	15,5mm	3mm	36	48mm	166,5	150mm	7
06470-512	2 614,10 Kč	3 163,06 Kč		CAD	Vnitřní čtyřhran		12	22	33mm	17mm	22	31mm	4,5mm	15,5mm	3mm	36	48mm	166,5	150mm	7
06470-513	3 089,40 Kč	3 738,17 Kč		CAD	Vnitřní čtyřhran		13	27	38mm	20mm	26	38mm	6mm	19mm	4mm	43	54mm	199	180mm	8
06470-514	3 089,40 Kč	3 738,17 Kč		CAD	Vnitřní čtyřhran		14	27	38mm	20mm	26	38mm	6mm	19mm	4mm	43	54mm	199	180mm	8
06470-517	4 159,10 Kč	5 032,51 Kč		CAD	Vnitřní čtyřhran		17	35	45mm	24mm	30	42mm	6mm	21mm	4mm	51	70mm	252,5	230mm	8
06470-519	5 727,30 Kč	6 930,03 Kč		CAD	Vnitřní čtyřhran		19	42	56mm	28mm	35	47mm	6mm	23,5mm	4mm	61	80mm	328	300mm	9
06470-520	5 727,30 Kč	6 930,03 Kč		CAD	Vnitřní čtyřhran		20	42	56mm	28mm	35	47mm	6mm	23,5mm	4mm	61	80mm	328	300mm	9
06470-522	5 727,30 Kč	6 930,03 Kč		CAD	Vnitřní čtyřhran		22	42	56mm	28mm	35	47mm	6mm	23,5mm	4mm	61	80mm	328	300mm	9
06470-524	5 727,30 Kč	6 930,03 Kč		CAD	Vnitřní čtyřhran		24	42	56mm	28mm	35	47mm	6mm	23,5mm	4mm	61	80mm	328	300mm	9
06470-530	10 838,30 Kč	13 114,34 Kč		CAD	Vnitřní čtyřhran		30	60	75mm	32mm	38	53mm	7,5mm	26,5mm	5mm	82	110mm	437,5	400mm	11
06470-532	10 838,30 Kč	13 114,34 Kč		CAD	Vnitřní čtyřhran		32	60	75mm	32mm	38	53mm	7,5mm	26,5mm	5mm	82	110mm	437,5	400mm	11
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

CADzavřít

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

Materiál	Pouzdro zušlechtěná ocel, upínací matice a čep z automatové oceli vytvrzeno.
Na vyžádání	Další vnitřní závity, zalícované díry a vnitřní čtyřhrany. Rozměr „E“ je možné za příplatek dodat v odstupňovaných nestandardních délkách. Nestandardní provedení: západka B
Provedení	Brynýrováno. Za příplatek je možné dodat provedení v matu nebo chromované do vysokého lesku.
Upozornění	Standardní provedení západky A: Slouží k utahování a povolování v omezeném prostoru při potřebě provést více otáček. Při změně směru utahování nebo povolování je třeba nasadit páku o 180° obráceně. Zvláštní provedení západky B: Slouží k utahování a povolování v omezeném prostoru při potřebě provádět málo otáček. Při změně směru utahování nebo povolování se klíčem nemusí otáčet. Západka je až do svého vytažení oboustranně v záběru.
