Svěrací páky z nerezu s krytkou s vnějším závitem

Popis produktu

Kód:	06464
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Aktuálně může docházet u některých položek k opoždění dodacího termínu z důvodu stěhování skladů u dodavatele v Německu. Děkujeme za pochopení
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Svěrací páky z nerezu s krytkou s vnějším závitem | 06464
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

zavřít

Ke stažení

Datový list 06464 Svěrací páky z nerezu s krytkou s vnějším závitem

Varianty
Technické parametry

Material	Manipulační páky přesný odlitek 1.4308 Ostatní ocelové části 1.4305
Na vyžádání	Další vnější závity, délky šroubů a nestandardní provedení. Rozměr „H1“ je možné za příplatek dodat i v jiných délkách.
Odkaz na výkres	Zaoblené ukončení závitu podle DIN 78
Provedení:	Rukojeť páky elektrolyticky leštěna. Ocelové části lesklé.
Upozornění	Při L ≥ 60 mm činí délka závitu 60 mm.

Detail zavřít

Zruš filtr

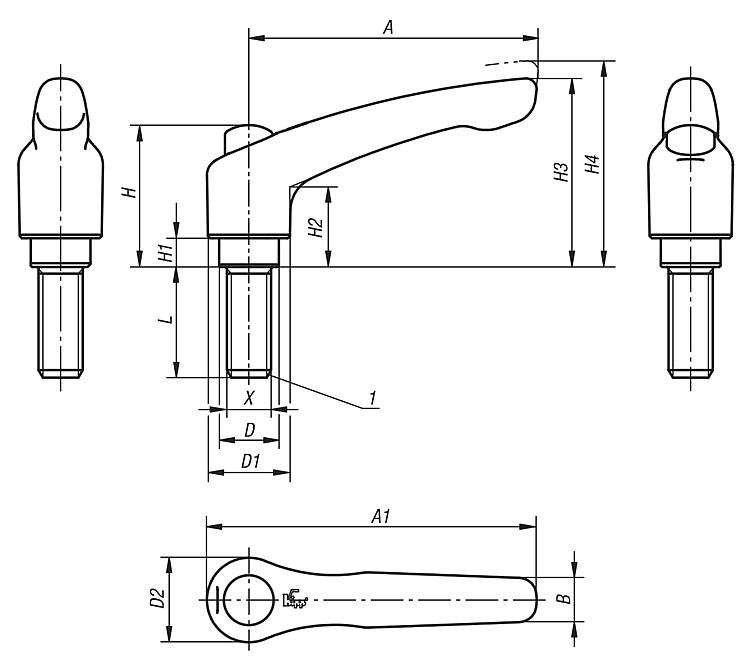

Objednací kód	Základní cena bez DPH	Objednat	CAD	Velikost	X	L	D	d1	d2	B	A	A1	H	H1	H2	H3	H4	počet zubů
06464-9206X15	606,80 Kč		CAD		M6	15	13,5	18,5mm	19mm	10mm	65mm	74,5mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	20
06464-9206X20	606,80 Kč		CAD		M6	20	13,5	18,5mm	19mm	10mm	65mm	74,5mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	20
06464-9206X25	606,80 Kč		CAD		M6	25	13,5	18,5mm	19mm	10mm	65mm	74,5mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	20
06464-9206X30	606,80 Kč		CAD		M6	30	13,5	18,5mm	19mm	10mm	65mm	74,5mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	20
06464-9206X40	626,30 Kč		CAD		M6	40	13,5	18,5mm	19mm	10mm	65mm	74,5mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	20
06464-9206X50	626,30 Kč		CAD		M6	50	13,5	18,5mm	19mm	10mm	65mm	74,5mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	20
06464-9206X60	626,30 Kč		CAD		M6	60	13,5	18,5mm	19mm	10mm	65mm	74,5mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	20
06464-9208X15	606,80 Kč		CAD		M8	15	13,5	18,5mm	19mm	10mm	65mm	74,5mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	20
06464-9208X20	606,80 Kč		CAD		M8	20	13,5	18,5mm	19mm	10mm	65mm	74,5mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	20
06464-9208X25	606,80 Kč		CAD		M8	25	13,5	18,5mm	19mm	10mm	65mm	74,5mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	20
06464-9208X30	606,80 Kč		CAD		M8	30	13,5	18,5mm	19mm	10mm	65mm	74,5mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	20
06464-9208X40	626,30 Kč		CAD		M8	40	13,5	18,5mm	19mm	10mm	65mm	74,5mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	20
06464-9208X50	626,30 Kč		CAD		M8	50	13,5	18,5mm	19mm	10mm	65mm	74,5mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	20
06464-9208X60	626,30 Kč		CAD		M8	60	13,5	18,5mm	19mm	10mm	65mm	74,5mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	20
06464-9210X20	606,80 Kč		CAD		M10	20	13,5	18,5mm	19mm	10mm	65mm	74,5mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	20
Objednací kód	Základní cena bez DPH	Objednat	CAD	Velikost	X	L	D	d1	d2	B	A	A1	H	H1	H2	H3	H4	počet zubů
06464-9210X25	606,80 Kč		CAD		M10	25	13,5	18,5mm	19mm	10mm	65mm	74,5mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	20
06464-9210X30	606,80 Kč		CAD		M10	30	13,5	18,5mm	19mm	10mm	65mm	74,5mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	20
06464-9210X40	626,30 Kč		CAD		M10	40	13,5	18,5mm	19mm	10mm	65mm	74,5mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	20
06464-9210X50	626,30 Kč		CAD		M10	50	13,5	18,5mm	19mm	10mm	65mm	74,5mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	20
06464-9210X60	626,30 Kč		CAD		M10	60	13,5	18,5mm	19mm	10mm	65mm	74,5mm	32mm	6,5mm	17,5mm	42,5mm	45,5mm	20
06464-9308X20	729,10 Kč		CAD		M8	20	16	21mm	22mm	11mm	80mm	91mm	41,5mm	10mm	24mm	54,5mm	58,5mm	22
06464-9308X25	729,10 Kč		CAD		M8	25	16	21mm	22mm	11mm	80mm	91mm	41,5mm	10mm	24mm	54,5mm	58,5mm	22
06464-9308X30	729,10 Kč		CAD		M8	30	16	21mm	22mm	11mm	80mm	91mm	41,5mm	10mm	24mm	54,5mm	58,5mm	22
06464-9308X40	749,40 Kč		CAD		M8	40	16	21mm	22mm	11mm	80mm	91mm	41,5mm	10mm	24mm	54,5mm	58,5mm	22
06464-9308X50	749,40 Kč		CAD		M8	50	16	21mm	22mm	11mm	80mm	91mm	41,5mm	10mm	24mm	54,5mm	58,5mm	22
06464-9308X60	749,40 Kč		CAD		M8	60	16	21mm	22mm	11mm	80mm	91mm	41,5mm	10mm	24mm	54,5mm	58,5mm	22
06464-9310X20	729,10 Kč		CAD		M10	20	16	21mm	22mm	11mm	80mm	91mm	41,5mm	10mm	24mm	54,5mm	58,5mm	22
06464-9310X25	729,10 Kč		CAD		M10	25	16	21mm	22mm	11mm	80mm	91mm	41,5mm	10mm	24mm	54,5mm	58,5mm	22
06464-9310X30	729,10 Kč		CAD		M10	30	16	21mm	22mm	11mm	80mm	91mm	41,5mm	10mm	24mm	54,5mm	58,5mm	22
06464-9310X40	749,40 Kč		CAD		M10	40	16	21mm	22mm	11mm	80mm	91mm	41,5mm	10mm	24mm	54,5mm	58,5mm	22
Objednací kód	Základní cena bez DPH	Objednat	CAD	Velikost	X	L	D	d1	d2	B	A	A1	H	H1	H2	H3	H4	počet zubů
06464-9310X50	749,40 Kč		CAD		M10	50	16	21mm	22mm	11mm	80mm	91mm	41,5mm	10mm	24mm	54,5mm	58,5mm	22
06464-9310X60	749,40 Kč		CAD		M10	60	16	21mm	22mm	11mm	80mm	91mm	41,5mm	10mm	24mm	54,5mm	58,5mm	22
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
