Upínací páky nerezové s vnějším závitem

Popis produktu

Kód:	06381
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Upínací páky nerezové s vnějším závitem | 06381
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list 06381 Upínací páky nerezové s vnějším závitem

Varianty
Technické parametry

Detail zavřít

Zruš filtr

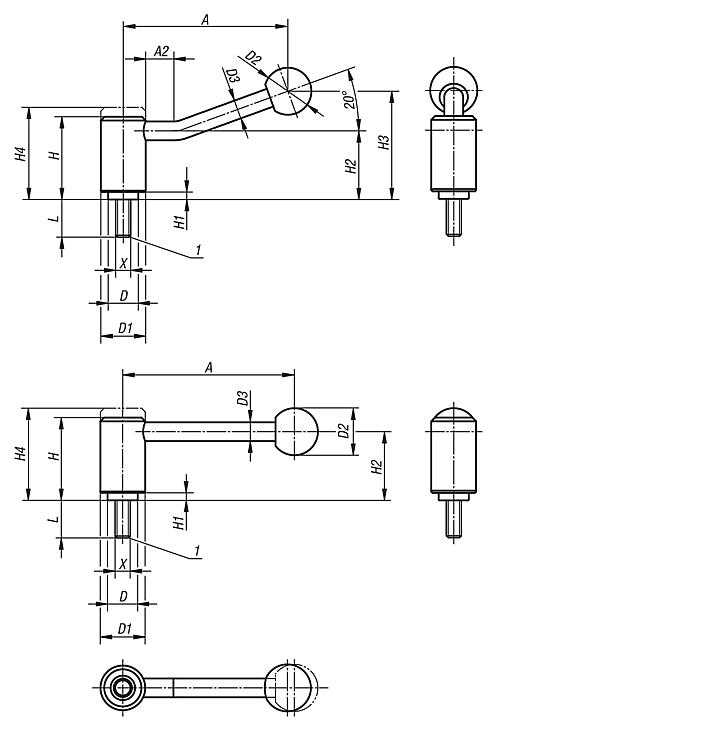

Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	X	L	A = délka držadla	A2	D	D1	D2	D3	H	H1	H2	H3	H4	počet zubů
06381-1081X15	788,30 Kč	953,84 Kč		CAD	20°	M8	15	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22
06381-1081X20	788,30 Kč	953,84 Kč		CAD	20°	M8	20	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22
06381-1081X25	788,30 Kč	953,84 Kč		CAD	20°	M8	25	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22
06381-1081X30	788,30 Kč	953,84 Kč		CAD	20°	M8	30	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22
06381-1081X40	811,80 Kč	982,28 Kč		CAD	20°	M8	40	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22
06381-1081X50	811,80 Kč	982,28 Kč		CAD	20°	M8	50	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22
06381-1081X60	811,80 Kč	982,28 Kč		CAD	20°	M8	60	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22
06381-1082X15	788,30 Kč	953,84 Kč		CAD	0°	M8	15	92		16	24	25	10	44,5	4,5	37		49,5	22
06381-1082X20	788,30 Kč	953,84 Kč		CAD	0°	M8	20	92		16	24	25	10	44,5	4,5	37		49,5	22
06381-1082X25	788,30 Kč	953,84 Kč		CAD	0°	M8	25	92		16	24	25	10	44,5	4,5	37		49,5	22
06381-1082X30	788,30 Kč	953,84 Kč		CAD	0°	M8	30	92		16	24	25	10	44,5	4,5	37		49,5	22
06381-1082X40	811,80 Kč	982,28 Kč		CAD	0°	M8	40	92		16	24	25	10	44,5	4,5	37		49,5	22
06381-1082X50	811,80 Kč	982,28 Kč		CAD	0°	M8	50	92		16	24	25	10	44,5	4,5	37		49,5	22
06381-1082X60	811,80 Kč	982,28 Kč		CAD	0°	M8	60	92		16	24	25	10	44,5	4,5	37		49,5	22
06381-1101X15	788,30 Kč	953,84 Kč		CAD	20°	M10	15	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	X	L	A = délka držadla	A2	D	D1	D2	D3	H	H1	H2	H3	H4	počet zubů
06381-1101X20	788,30 Kč	953,84 Kč		CAD	20°	M10	20	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22
06381-1101X25	788,30 Kč	953,84 Kč		CAD	20°	M10	25	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22
06381-1101X30	788,30 Kč	953,84 Kč		CAD	20°	M10	30	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22
06381-1101X40	811,80 Kč	982,28 Kč		CAD	20°	M10	40	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22
06381-1101X50	811,80 Kč	982,28 Kč		CAD	20°	M10	50	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22
06381-1101X60	811,80 Kč	982,28 Kč		CAD	20°	M10	60	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22
06381-1102X15	788,30 Kč	953,84 Kč		CAD	0°	M10	15	92		16	24	25	10	44,5	4,5	37		49,5	22
06381-1102X20	788,30 Kč	953,84 Kč		CAD	0°	M10	20	92		16	24	25	10	44,5	4,5	37		49,5	22
06381-1102X25	788,30 Kč	953,84 Kč		CAD	0°	M10	25	92		16	24	25	10	44,5	4,5	37		49,5	22
06381-1102X30	788,30 Kč	953,84 Kč		CAD	0°	M10	30	92		16	24	25	10	44,5	4,5	37		49,5	22
06381-1102X40	811,80 Kč	982,28 Kč		CAD	0°	M10	40	92		16	24	25	10	44,5	4,5	37		49,5	22
06381-1102X50	811,80 Kč	982,28 Kč		CAD	0°	M10	50	92		16	24	25	10	44,5	4,5	37		49,5	22
06381-1102X60	811,80 Kč	982,28 Kč		CAD	0°	M10	60	92		16	24	25	10	44,5	4,5	37		49,5	22
06381-1121X15	788,30 Kč	953,84 Kč		CAD	20°	M12	15	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22
06381-1121X20	788,30 Kč	953,84 Kč		CAD	20°	M12	20	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	X	L	A = délka držadla	A2	D	D1	D2	D3	H	H1	H2	H3	H4	počet zubů
06381-1121X25	788,30 Kč	953,84 Kč		CAD	20°	M12	25	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22
06381-1121X30	788,30 Kč	953,84 Kč		CAD	20°	M12	30	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22
06381-1121X40	811,80 Kč	982,28 Kč		CAD	20°	M12	40	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22
06381-1121X50	811,80 Kč	982,28 Kč		CAD	20°	M12	50	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22
06381-1121X60	811,80 Kč	982,28 Kč		CAD	20°	M12	60	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22
06381-1122X15	788,30 Kč	953,84 Kč		CAD	0°	M12	15	92		16	24	25	10	44,5	4,5	37		49,5	22
06381-1122X20	788,30 Kč	953,84 Kč		CAD	0°	M12	20	92		16	24	25	10	44,5	4,5	37		49,5	22
06381-1122X25	788,30 Kč	953,84 Kč		CAD	0°	M12	25	92		16	24	25	10	44,5	4,5	37		49,5	22
06381-1122X30	788,30 Kč	953,84 Kč		CAD	0°	M12	30	92		16	24	25	10	44,5	4,5	37		49,5	22
06381-1122X40	811,80 Kč	982,28 Kč		CAD	0°	M12	40	92		16	24	25	10	44,5	4,5	37		49,5	22
06381-1122X50	811,80 Kč	982,28 Kč		CAD	0°	M12	50	92		16	24	25	10	44,5	4,5	37		49,5	22
06381-1122X60	811,80 Kč	982,28 Kč		CAD	0°	M12	60	92		16	24	25	10	44,5	4,5	37		49,5	22
06381-2121X20	967,80 Kč	1 171,04 Kč		CAD	20°	M12	20	106	15	19	28	32	12	51,5	5,5	42	68,5	57,5	24
06381-2121X25	967,80 Kč	1 171,04 Kč		CAD	20°	M12	25	106	15	19	28	32	12	51,5	5,5	42	68,5	57,5	24
06381-2121X30	967,80 Kč	1 171,04 Kč		CAD	20°	M12	30	106	15	19	28	32	12	51,5	5,5	42	68,5	57,5	24
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	X	L	A = délka držadla	A2	D	D1	D2	D3	H	H1	H2	H3	H4	počet zubů
06381-2121X40	1 007,70 Kč	1 219,32 Kč		CAD	20°	M12	40	106	15	19	28	32	12	51,5	5,5	42	68,5	57,5	24
06381-2121X50	1 007,70 Kč	1 219,32 Kč		CAD	20°	M12	50	106	15	19	28	32	12	51,5	5,5	42	68,5	57,5	24
06381-2121X60	1 007,70 Kč	1 219,32 Kč		CAD	20°	M12	60	106	15	19	28	32	12	51,5	5,5	42	68,5	57,5	24
06381-2122X20	967,80 Kč	1 171,04 Kč		CAD	0°	M12	20	111		19	28	32	12	51,5	5,5	42		57,5	24
06381-2122X25	967,80 Kč	1 171,04 Kč		CAD	0°	M12	25	111		19	28	32	12	51,5	5,5	42		57,5	24
06381-2122X30	967,80 Kč	1 171,04 Kč		CAD	0°	M12	30	111		19	28	32	12	51,5	5,5	42		57,5	24
06381-2122X40	1 007,70 Kč	1 219,32 Kč		CAD	0°	M12	40	111		19	28	32	12	51,5	5,5	42		57,5	24
06381-2122X50	1 007,70 Kč	1 219,32 Kč		CAD	0°	M12	50	111		19	28	32	12	51,5	5,5	42		57,5	24
06381-2122X60	1 007,70 Kč	1 219,32 Kč		CAD	0°	M12	60	111		19	28	32	12	51,5	5,5	42		57,5	24
06381-3121X20	1 268,00 Kč	1 534,28 Kč		CAD	20°	M12	20	128,5	15	23	33	32	13	58	6	47	81	65	26
06381-3121X25	1 268,00 Kč	1 534,28 Kč		CAD	20°	M12	25	128,5	15	23	33	32	13	58	6	47	81	65	26
06381-3121X30	1 268,00 Kč	1 534,28 Kč		CAD	20°	M12	30	128,5	15	23	33	32	13	58	6	47	81	65	26
06381-3121X40	1 304,90 Kč	1 578,93 Kč		CAD	20°	M12	40	128,5	15	23	33	32	13	58	6	47	81	65	26
06381-3121X50	1 304,90 Kč	1 578,93 Kč		CAD	20°	M12	50	128,5	15	23	33	32	13	58	6	47	81	65	26
06381-3121X60	1 304,90 Kč	1 578,93 Kč		CAD	20°	M12	60	128,5	15	23	33	32	13	58	6	47	81	65	26
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

CADzavřít

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

Materiál	Ocelové části z nerezu 1.4305. Plastová kulová koncovka černá.
Na vyžádání	Další vnější závity, délky šroubů a nestandardní provedení. Rozměry „H1“ a „A“ je možné za příplatek dodat i v jiných délkách.
Odkaz na výkres	Zaoblené ukončení závitu podle DIN 78
Provedení	Ocelové části lesklé. Kulová koncovka leštěná.
Upozornění	Chybějící rozměry viz 06371.
