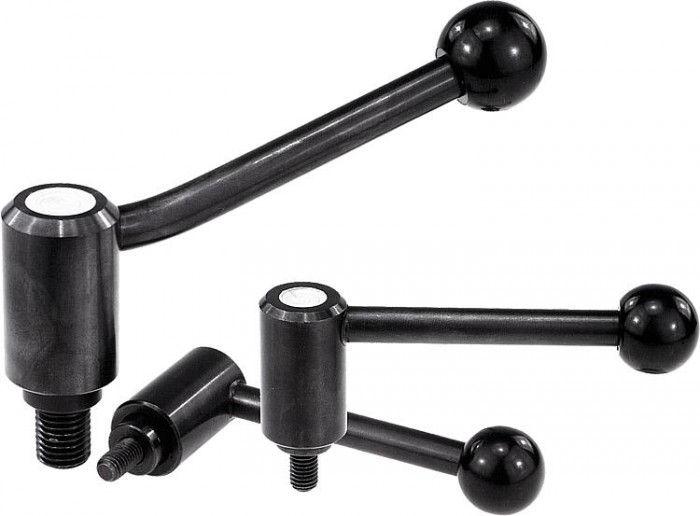

Upínací páky s vnějším závitem

Popis produktu

Kód:	06380
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Upínací páky s vnějším závitem | 06380
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list 06380 Upínací páky s vnějším závitem

Varianty
Technické parametry

Materiál	Ocelové části třídy pevnosti 5.8. Plastová kulová koncovka černá.
Na vyžádání	Další vnější závity, délky šroubů a nestandardní provedení. Rozměry „H1“ a „A“ je možné za příplatek dodat i v jiných délkách.
Odkaz na výkres	Zaoblené ukončení závitu podle DIN 78
Provedení	Potaženo umělou hmotou s jemnou strukturou, černé.

Detail zavřít

Zruš filtr

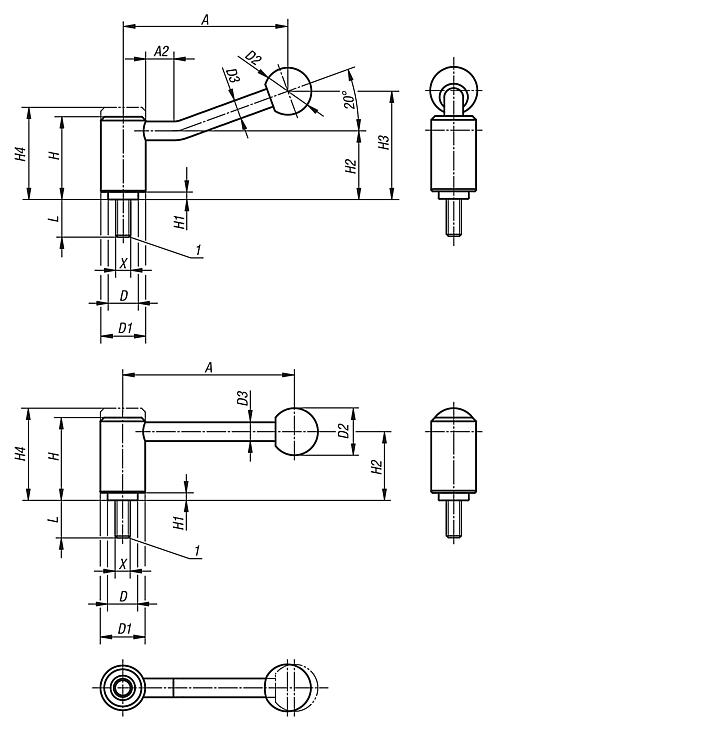

Objednací kód	Základní cena bez DPH	Objednat	Provedení	X	L	A = délka držadla	A2	D	D1	D2	D3	H	H1	H2	H3	H4	počet zubů	CAD
06380-1081X15	439,80 Kč		20°	M8	15	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	CAD
06380-1081X20	439,80 Kč		20°	M8	20	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	CAD
06380-1081X25	439,80 Kč		20°	M8	25	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	CAD
06380-1081X30	439,80 Kč		20°	M8	30	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	CAD
06380-1081X40	451,30 Kč		20°	M8	40	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	CAD
06380-1081X50	451,30 Kč		20°	M8	50	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	CAD
06380-1081X60	451,30 Kč		20°	M8	60	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	CAD
06380-1082X15	439,80 Kč		0°	M8	15	92		16	24	25	10	44,5	4,5	37		49,5	22	CAD
06380-1082X20	439,80 Kč		0°	M8	20	92		16	24	25	10	44,5	4,5	37		49,5	22	CAD
06380-1082X25	439,80 Kč		0°	M8	25	92		16	24	25	10	44,5	4,5	37		49,5	22	CAD
06380-1082X30	439,80 Kč		0°	M8	30	92		16	24	25	10	44,5	4,5	37		49,5	22	CAD
06380-1082X40	451,30 Kč		0°	M8	40	92		16	24	25	10	44,5	4,5	37		49,5	22	CAD
06380-1082X50	451,30 Kč		0°	M8	50	92		16	24	25	10	44,5	4,5	37		49,5	22	CAD
06380-1082X60	451,30 Kč		0°	M8	60	92		16	24	25	10	44,5	4,5	37		49,5	22	CAD
06380-1101X15	439,80 Kč		20°	M10	15	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	CAD
Objednací kód	Základní cena bez DPH	Objednat	Provedení	X	L	A = délka držadla	A2	D	D1	D2	D3	H	H1	H2	H3	H4	počet zubů	CAD
06380-1101X20	439,80 Kč		20°	M10	20	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	CAD
06380-1101X25	439,80 Kč		20°	M10	25	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	CAD
06380-1101X30	439,80 Kč		20°	M10	30	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	CAD
06380-1101X40	451,30 Kč		20°	M10	40	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	CAD
06380-1101X50	451,30 Kč		20°	M10	50	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	CAD
06380-1101X60	451,30 Kč		20°	M10	60	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	CAD
06380-1102X15	439,80 Kč		0°	M10	15	92		16	24	25	10	44,5	4,5	37		49,5	22	CAD
06380-1102X20	439,80 Kč		0°	M10	20	92		16	24	25	10	44,5	4,5	37		49,5	22	CAD
06380-1102X25	439,80 Kč		0°	M10	25	92		16	24	25	10	44,5	4,5	37		49,5	22	CAD
06380-1102X30	439,80 Kč		0°	M10	30	92		16	24	25	10	44,5	4,5	37		49,5	22	CAD
06380-1102X40	451,30 Kč		0°	M10	40	92		16	24	25	10	44,5	4,5	37		49,5	22	CAD
06380-1102X50	451,30 Kč		0°	M10	50	92		16	24	25	10	44,5	4,5	37		49,5	22	CAD
06380-1102X60	451,30 Kč		0°	M10	60	92		16	24	25	10	44,5	4,5	37		49,5	22	CAD
06380-1121X15	439,80 Kč		20°	M12	15	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	CAD
06380-1121X20	439,80 Kč		20°	M12	20	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	CAD
Objednací kód	Základní cena bez DPH	Objednat	Provedení	X	L	A = délka držadla	A2	D	D1	D2	D3	H	H1	H2	H3	H4	počet zubů	CAD
06380-1121X25	439,80 Kč		20°	M12	25	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	CAD
06380-1121X30	439,80 Kč		20°	M12	30	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	CAD
06380-1121X40	451,30 Kč		20°	M12	40	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	CAD
06380-1121X50	451,30 Kč		20°	M12	50	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	CAD
06380-1121X60	451,30 Kč		20°	M12	60	88	15	16	24	25	10	44,5	4,5	37	58,5	49,5	22	CAD
06380-1122X15	439,80 Kč		0°	M12	15	92		16	24	25	10	44,5	4,5	37		49,5	22	CAD
06380-1122X20	439,80 Kč		0°	M12	20	92		16	24	25	10	44,5	4,5	37		49,5	22	CAD
06380-1122X25	439,80 Kč		0°	M12	25	92		16	24	25	10	44,5	4,5	37		49,5	22	CAD
06380-1122X30	439,80 Kč		0°	M12	30	92		16	24	25	10	44,5	4,5	37		49,5	22	CAD
06380-1122X40	451,30 Kč		0°	M12	40	92		16	24	25	10	44,5	4,5	37		49,5	22	CAD
06380-1122X50	451,30 Kč		0°	M12	50	92		16	24	25	10	44,5	4,5	37		49,5	22	CAD
06380-1122X60	451,30 Kč		0°	M12	60	92		16	24	25	10	44,5	4,5	37		49,5	22	CAD
06380-2121X20	538,10 Kč		20°	M12	20	106	15	19	28	32	12	51,5	5,5	42	68,5	57,5	24	CAD
06380-2121X25	538,10 Kč		20°	M12	25	106	15	19	28	32	12	51,5	5,5	42	68,5	57,5	24	CAD
06380-2121X30	538,10 Kč		20°	M12	30	106	15	19	28	32	12	51,5	5,5	42	68,5	57,5	24	CAD
Objednací kód	Základní cena bez DPH	Objednat	Provedení	X	L	A = délka držadla	A2	D	D1	D2	D3	H	H1	H2	H3	H4	počet zubů	CAD
06380-2121X40	560,80 Kč		20°	M12	40	106	15	19	28	32	12	51,5	5,5	42	68,5	57,5	24	CAD
06380-2121X50	560,80 Kč		20°	M12	50	106	15	19	28	32	12	51,5	5,5	42	68,5	57,5	24	CAD
06380-2121X60	560,80 Kč		20°	M12	60	106	15	19	28	32	12	51,5	5,5	42	68,5	57,5	24	CAD
06380-2122X20	538,10 Kč		0°	M12	20	111		19	28	32	12	51,5	5,5	42		57,5	24	CAD
06380-2122X25	538,10 Kč		0°	M12	25	111		19	28	32	12	51,5	5,5	42		57,5	24	CAD
06380-2122X30	538,10 Kč		0°	M12	30	111		19	28	32	12	51,5	5,5	42		57,5	24	CAD
06380-2122X40	560,80 Kč		0°	M12	40	111		19	28	32	12	51,5	5,5	42		57,5	24	CAD
06380-2122X50	560,80 Kč		0°	M12	50	111		19	28	32	12	51,5	5,5	42		57,5	24	CAD
06380-2122X60	560,80 Kč		0°	M12	60	111		19	28	32	12	51,5	5,5	42		57,5	24	CAD
06380-3121X20	652,00 Kč		20°	M12	20	128,5	15	23	33	32	13	58	6	47	81	65	26	CAD
06380-3121X25	652,00 Kč		20°	M12	25	128,5	15	23	33	32	13	58	6	47	81	65	26	CAD
06380-3121X30	652,00 Kč		20°	M12	30	128,5	15	23	33	32	13	58	6	47	81	65	26	CAD
06380-3121X40	671,10 Kč		20°	M12	40	128,5	15	23	33	32	13	58	6	47	81	65	26	CAD
06380-3121X50	671,10 Kč		20°	M12	50	128,5	15	23	33	32	13	58	6	47	81	65	26	CAD
06380-3121X60	671,10 Kč		20°	M12	60	128,5	15	23	33	32	13	58	6	47	81	65	26	CAD
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
