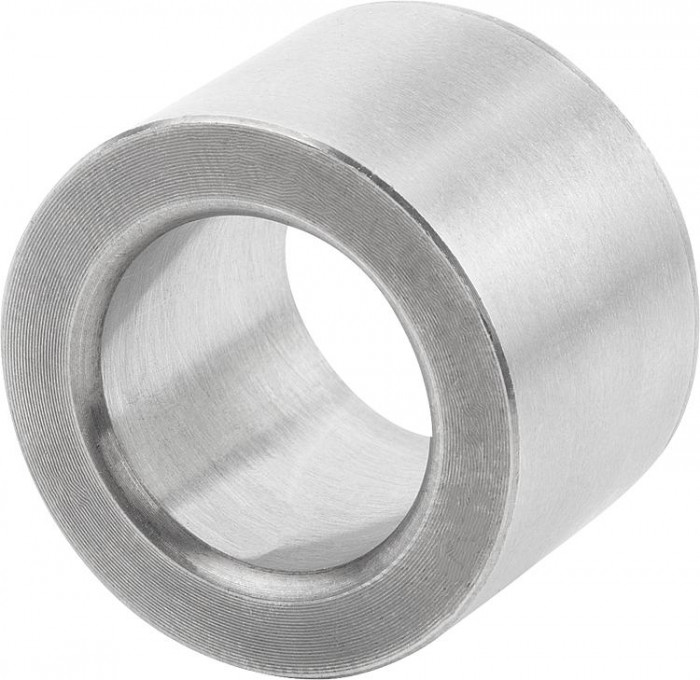

Středicí pouzdra z ušlechtilé oceli

Popis produktu

Kód:	03154-02
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Středicí pouzdra z ušlechtilé oceli | 03154-02
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list 03154–02 Středicí pouzdra z ušlechtilé oceli

Varianty
Technické parametry

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	T = tolerance	D	D1	L	Montážní otvor pro centrovací pouzdro Ø +0,010
03154-02-113013	738,10 Kč	893,10 Kč		.step	jakost I	+0,005 do +0,018	13	19,04	13	19,016
03154-02-113020	785,90 Kč	950,94 Kč		.step	jakost I	+0,005 do +0,018	13	19,04	20	19,016
03154-02-116020	785,90 Kč	950,94 Kč		.step	jakost I	+0,005 do +0,018	16	25,042	20	25,016
03154-02-116025	834,80 Kč	1 010,11 Kč		.step	jakost I	+0,005 do +0,018	16	25,042	25	25,016
03154-02-120020	829,80 Kč	1 004,06 Kč		.step	jakost I	+0,005 do +0,018	20	35,042	20	35,018
03154-02-120025	910,40 Kč	1 101,58 Kč		.step	jakost I	+0,005 do +0,018	20	35,042	25	35,018
03154-02-125020	873,30 Kč	1 056,69 Kč		.step	jakost I	+0,005 do +0,018	25	35,042	20	35,018
03154-02-125025	986,10 Kč	1 193,18 Kč		.step	jakost I	+0,005 do +0,018	25	35,042	25	35,018
03154-02-130020	1 229,50 Kč	1 487,70 Kč		.step	jakost I	+0,005 do +0,018	30	45,042	20	45,018
03154-02-130025	1 262,50 Kč	1 527,63 Kč		.step	jakost I	+0,005 do +0,018	30	45,042	25	45,018
03154-02-135020	1 194,80 Kč	1 445,71 Kč		.step	jakost I	+0,005 do +0,018	35	45,042	20	45,018
03154-02-135025	1 227,00 Kč	1 484,67 Kč		.step	jakost I	+0,005 do +0,018	35	45,042	25	45,018
03154-02-135040	1 326,70 Kč	1 605,31 Kč		.step	jakost I	+0,005 do +0,018	35	45,042	40	45,018
03154-02-135050	1 380,30 Kč	1 670,16 Kč		.step	jakost I	+0,005 do +0,018	35	45,042	50	45,018
03154-02-150020	2 315,80 Kč	2 802,12 Kč		.step	jakost I	+0,005 do +0,018	50	63,546	20	63,521
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	T = tolerance	D	D1	L	Montážní otvor pro centrovací pouzdro Ø +0,010
03154-02-150025	2 556,70 Kč	3 093,61 Kč		.step	jakost I	+0,005 do +0,018	50	63,546	25	63,521
03154-02-150040	2 799,60 Kč	3 387,52 Kč		.step	jakost I	+0,005 do +0,018	50	63,546	40	63,521
03154-02-150050	2 929,90 Kč	3 545,18 Kč		.step	jakost I	+0,005 do +0,018	50	63,546	50	63,521
03154-02-213013	2 009,60 Kč	2 431,62 Kč		.step	jakost II	+0,025 do +0,050	13	19,04	13	19,016
03154-02-213020	785,90 Kč	950,94 Kč		.step	jakost II	+0,025 do +0,050	13	19,04	20	19,016
03154-02-216020	785,90 Kč	950,94 Kč		.step	jakost II	+0,025 do +0,050	16	25,042	20	25,016
03154-02-216025	834,80 Kč	1 010,11 Kč		.step	jakost II	+0,025 do +0,050	16	25,042	25	25,016
03154-02-220020	785,90 Kč	950,94 Kč		.step	jakost II	+0,025 do +0,050	20	35,042	20	35,018
03154-02-220025	910,40 Kč	1 101,58 Kč		.step	jakost II	+0,025 do +0,050	20	35,042	25	35,018
03154-02-225020	873,30 Kč	1 056,69 Kč		.step	jakost II	+0,025 do +0,050	25	35,042	20	35,018
03154-02-225025	910,40 Kč	1 101,58 Kč		.step	jakost II	+0,025 do +0,050	25	35,042	25	35,018
03154-02-230020	1 229,50 Kč	1 487,70 Kč		.step	jakost II	+0,025 do +0,050	30	45,042	20	45,018
03154-02-230025	1 227,00 Kč	1 484,67 Kč		.step	jakost II	+0,025 do +0,050	30	45,042	25	45,018
03154-02-235020	1 229,50 Kč	1 487,70 Kč		.step	jakost II	+0,025 do +0,050	35	45,042	20	45,018
03154-02-235025	1 262,50 Kč	1 527,63 Kč		.step	jakost II	+0,025 do +0,050	35	45,042	25	45,018
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	T = tolerance	D	D1	L	Montážní otvor pro centrovací pouzdro Ø +0,010
03154-02-235040	1 289,60 Kč	1 560,42 Kč		.step	jakost II	+0,025 do +0,050	35	45,042	40	45,018
03154-02-235050	1 507,00 Kč	1 823,47 Kč		.step	jakost II	+0,025 do +0,050	35	45,042	50	45,018
03154-02-250020	2 382,70 Kč	2 883,07 Kč		.step	jakost II	+0,025 do +0,050	50	63,546	20	63,521
03154-02-250025	2 484,60 Kč	3 006,37 Kč		.step	jakost II	+0,025 do +0,050	50	63,546	25	63,521
03154-02-250040	2 720,60 Kč	3 291,93 Kč		.step	jakost II	+0,025 do +0,050	50	63,546	40	63,521
03154-02-250050	2 929,90 Kč	3 545,18 Kč		.step	jakost II	+0,025 do +0,050	50	63,546	50	63,521
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

Materiál	Nerezová ocel 1.4548.
Provedení	kalené min 40 HRC, bez povrchové úpravy.
Upozornění	Při toleranci osové vzdálenosti ±0,005 mm a použití 2 středicích pouzder jakosti I je možná přesnost opakování upínání v rámci ±0,013 mm. Při toleranci osové vzdálenosti ±0,03 mm a při použití vždy jednoho středicího pouzdra jakosti I a II je možná přesnost opakování upínání v rámci ±0,04 mm. Středicí pouzdra se vtlačí lehkým tlakem do upevňovacích otvorů upevňovacích desek. Další pokyny viz Všeobecné informace.
