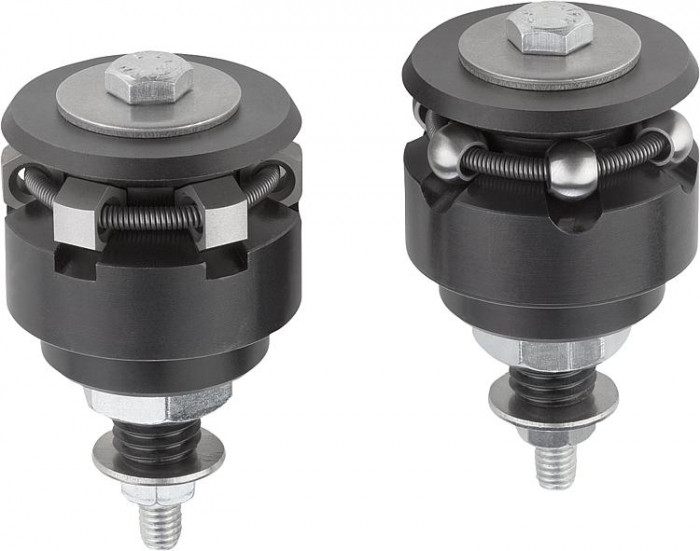

Středicí upínače s kuličkami nebo šestihrany

•

Popis produktu

Kód:	03158
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Středicí upínače s kuličkami nebo šestihrany | 03158
Formát 3D: STEP (*.step) 3D PDF (*.pdf) ACIS (*.sat) Acrobat (*.pdf) ANVIL (*.igs) Ashlar-Vellum Argon (*.sat) Ashlar-Vellum Cobalt (*.sat) Ashlar-Vellum Xenon (*.sat) Auto CAD 3D (*.sat) CADKey 3D (*.sat) CATIA V5 Part/Assembly (*.catproduct) Edrawing Part/Assembly (*.eprt) IFC 2×3 (*.ifc) IGES (*.igs) lnventor (*.sat) Iron CAD (*.sat) JPEG Files (*.jpg) Mechanical Desktop (*.sat) Parasolid Binary (*.x_b) Parasolid Text (*.x_t) Pro/E Part/Assembly (*.prt) Revit (*.sat) SDRC I-DEAS (*.step) SolidEdge (*.x_t) SOLIDWORKS Part/Assembly (*.sldprt) STL (*.stl) TIFF (*.tif) Unigraphics (*.x_t) VDA (*.vda) VRML (*.wrl)

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Poptat cenu

JMÉNO:
E-MAIL:
WWW:
TEXT:

Firma: Jméno: Příjmení: E-mail: Telefon: Kód: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

Ke stažení

Datový list 03158 Středicí upínače s kuličkami nebo šestihrany

• Varianty
• Technické parametry

Materiál​​​	Těleso 1.2842. Kuličky a šestihrany 1.4112. Tažná pružina 1.4310.
Provedení	Těleso, kalené a brynýrované. Kuličky a šestihrany, kalené a broušené.
Technické údaje	Přesnost při opakování ±0,025 Přesnost vystředěného běhu ±0,05
Použití	Pro centrické umístění a upnutí ve slepých otvorech. Obsluha ze zdola, ručně nebo automatizovaně pneumaticky nebo hydraulicky.
Přednosti	Přesné samostředění. Tvarově stálé upnutí. Velké dráhy nastavení. Nízká vestavní výška. Efekt přitlačení.
Odkaz na výkres	Provedení A: s kuličkami vhodný pro upínání v otvorech, kde lze tolerovat lehké otisky. Provedení B: s šestihrany pro stěny otvorů s citlivým povrchem. Montážní pomůcky: Čep k přesnému určení polohy upínacích segmentů.

Detail zavřít

Zruš filtr			AB	3,54,55,57911151725	11,714,518,522,526,530,538,546,554,570,586,5	14,218,522,526,530,538,546,554,570,586,5102,5	M5M6M8M10M12M14x1,5M16x1,5M14M16	1012152025304560	1,522,5345	M3M4M5M6M8M10	12,817,320,925,430,334,249,955,461,6	1014,516,519,823,127,240,646,151	4,29,811,614,217,81823,728,330,2	38,610,41311,915,515,719,123,725,7	1,42,34,69,3	3,55,57,567910	1114,118,217,421,922,524,529,4	10121415203225	22,53,54,56,5	4816	5,57810131716	2,54816	36	36	0,53,544,56,581012,5	2510174379
Objednací kód	Základní cena bez DPH	Objednat	Provedení	A	D min.	D max.	D1	D2	D3	D4	H	H1	H2	H3	H4	L	L1	L2	M	K	SW	Ø kuličky	Počet kuliček	Počet šestihranů	Upínací síla max. kN	Utahovací moment max. Nm	CAD
03158-0101203	7 957,30 Kč		A	3,5	11,7	14,2	M5	10	1,5	M3	12,8	10	4,2	3	1,4	3,5	11	10	2		5,5	2,5	3		0,5	2	3D
03158-0101503	8 437,20 Kč		A	4,5	14,5	18,5	M6	12	2	M3	17,3	14,5	9,8	8,6	2,3	5,5	14,1	12	2,5		5,5	4	3		3,5	2	3D
03158-0101904	9 356,40 Kč		A	5,5	18,5	22,5	M8	15	2,5	M4	20,9	16,5	11,6	10,4	2,3	7,5	18,2	14	3,5		7	4	3		4	5	3D
03158-0102305	10 405,60 Kč		A	7	22,5	26,5	M10	20	3	M5	25,4	19,8	14,2	13	2,3	6	17,4	15	3,5		8	4	3		4,5	10	3D
03158-0102705	11 454,30 Kč		A	7	26,5	30,5	M10	20	3	M5	25,4	19,8	14,2	13	2,3	6	17,4	15	3,5		8	4	3		4,5	10	3D
03158-0103106	12 503,70 Kč		A	9	30,5	38,5	M12	25	4	M6	30,3	23,1	14,2	11,9	4,6	7	21,9	20	3,5		10	8	3		4,5	17	3D
03158-0103906	13 729,10 Kč		A	11	38,5	46,5	M12	30	4	M6	34,2	27,2	17,8	15,5	4,6	7,5	22,5	20	4,5		10	8	6		6,5	17	3D
03158-0104706	17 137,00 Kč		A	11	46,5	54,5	M12	30	4	M6	34,2	27,2	18	15,7	4,6	7,5	22,5	20	6,5		10	8	6		6,5	17	3D
03158-0105508	18 274,10 Kč		A	15	54,5	70,5	M14×1,5	45	5	M8	49,9	40,6	23,7	19,1	9,3	9	24,5	32	6,5		13	16	6		8	43	3D
03158-0107108	19 629,50 Kč		A	17	70,5	86,5	M16×1,5	60	5	M8	55,4	46,1	28,3	23,7	9,3	10	29,4	20	6,5		13	16	6		10	43	3D
03158-0108708	21 030,00 Kč		A	25	86,5	102,5	M16×1,5	60	5	M10	61,6	51	30,2	25,7	9,3	10	29,4	25	6,5		17	16	6		12,5	79	3D
03158-0201503	9 880,30 Kč		B	4,5	14,5	18,5	M6	12	2	M3	17,3	14,5	9,8	8,6	1,4	5,5	14,1	12	2,5	4	5,5			3	3,5	2	3D
03158-0201904	10 842,10 Kč		B	5,5	18,5	22,5	M8	15	2,5	M4	20,9	16,5	11,6	10,4	2,3	7,5	18,2	14	3,5	4	7			3	4	5	3D
03158-0202305	11 978,70 Kč		B	7	22,5	26,5	M10	20	3	M5	25,4	19,8	14,2	13	2,3	6	17,4	15	3,5	4	8			3	4,5	10	3D
03158-0202705	12 938,90 Kč		B	7	26,5	30,5	M10	20	3	M5	25,4	19,8	14,2	13	2,3	6	17,4	15	3,5	4	8			3	4,5	10	3D
Objednací kód	Základní cena bez DPH	Objednat	Provedení	A	D min.	D max.	D1	D2	D3	D4	H	H1	H2	H3	H4	L	L1	L2	M	K	SW	Ø kuličky	Počet kuliček	Počet šestihranů	Upínací síla max. kN	Utahovací moment max. Nm	CAD
03158-0203106	14 034,50 Kč		B	9	30,5	38,5	M12	25	4	M6	30,3	23,1	14,2	11,9	4,6	7	21,9	20	3,5	8	10			6	4,5	17	3D
03158-0203906	15 213,70 Kč		B	11	38,5	46,5	M12	30	4	M6	34,2	27,2	17,8	15,5	4,6	7,5	22,5	20	4,5	8	10			6	6,5	17	3D
03158-0204706	19 455,30 Kč		B	11	46,5	54,5	M12	30	4	M6	34,2	27,2	18	15,7	4,6	7,5	22,5	20	6,5	8	10			6	6,5	17	3D
03158-0205508	20 460,20 Kč		B	15	54,5	70,5	M14	45	5	M8	49,9	40,6	23,7	19,1	9,3	9	24,5	32	6,5	16	13			6	8	43	3D
03158-0207108	21 770,30 Kč		B	17	70,5	86,5	M16	60	5	M8	55,4	46,1	28,3	23,7	9,3	10	29,4	20	6,5	16	13			6	10	43	3D
03158-0208708	23 826,60 Kč		B	25	86,5	102,5	M16	60	5	M10	61,6	51	30,2	25,7	9,3	10	29,4	25	6,5	16	16			6	12,5	79	3D
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
