Pružné tlačné prvky s drážkou a tlačným čepem, nerezové, pojistka LONG-LOK

•

Popis produktu

Kód:	03026
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Pružné tlačné prvky s drážkou a tlačným čepem, nerezové, pojistka LONG-LOK | 03026
Formát 3D: STEP (*.step) 3D PDF (*.pdf) ACIS (*.sat) Acrobat (*.pdf) ANVIL (*.igs) Ashlar-Vellum Argon (*.sat) Ashlar-Vellum Cobalt (*.sat) Ashlar-Vellum Xenon (*.sat) Auto CAD 3D (*.sat) CADKey 3D (*.sat) CATIA V5 Part/Assembly (*.catproduct) Edrawing Part/Assembly (*.eprt) IFC 2×3 (*.ifc) IGES (*.igs) lnventor (*.sat) Iron CAD (*.sat) JPEG Files (*.jpg) Mechanical Desktop (*.sat) Parasolid Binary (*.x_b) Parasolid Text (*.x_t) Pro/E Part/Assembly (*.prt) Revit (*.sat) SDRC I-DEAS (*.step) SolidEdge (*.x_t) SOLIDWORKS Part/Assembly (*.sldprt) STL (*.stl) TIFF (*.tif) Unigraphics (*.x_t) VDA (*.vda) VRML (*.wrl)

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Poptat cenu

JMÉNO:
E-MAIL:
WWW:
TEXT:

Firma: Jméno: Příjmení: E-mail: Telefon: Kód: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

Ke stažení

Datový list 03026 Pružné tlačné prvky s drážkou a tlačným čepem, nerezové, pojistka LONG-LOK
Pružné opěrky s tzv. LONG-LOK závitovou pojistkou

• Varianty
• Technické parametry

Materiál	Pouzdro 1.4305. Tlačný čep 1.4034. Pružina 1.4310. Pojistka závitu LONG-LOK nylon.

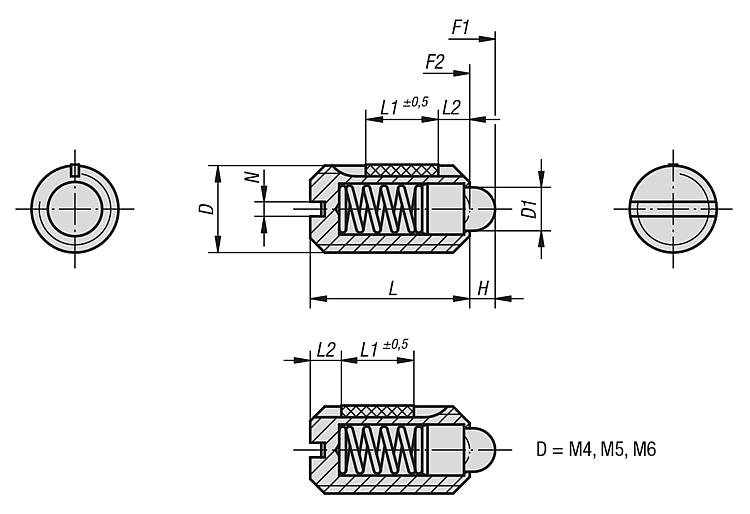

Odkaz na výkres	L2 = cca dvě otáčky závitu
Provedení​	Bez povrchové úpravy. Tlačný čep kalený.

Detail zavřít

Zruš filtr			M4M5M6M8M10M12M16	1,82,42,744,568,5	1,522,53,54,5	9121416192224	567891014	0,60,811,21,622,5	67152030453491422113660	20303555100101516265025435494110	0,180,120,441,11,362,113,953,99	0,120,080,210,380,621,413,05
Objednací kód	Základní cena bez DPH	Objednat	D	d1	H = zdvih	L	L1	Drážka	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	Moment zašroubování cca Nm	Moment vyšroubování cca Nm	CAD
03026-04	79,50 Kč		M4	1,8mm	1,5	9	5	0,6	6	20	0,18	0,12	CAD
03026-05	80,30 Kč		M5	2,4mm	2	12	6	0,8	6	20	0,12	0,08	CAD
03026-06	84,10 Kč		M6	2,7mm	2	14	7	1	7	20	0,44	0,21	CAD
03026-08	105,40 Kč		M8	4mm	2	16	8	1,2	15	30	1,1	0,38	CAD
03026-10	120,50 Kč		M10	4,5mm	2,5	19	9	1,6	20	35	1,36	0,62	CAD
03026-12	191,50 Kč		M12	6mm	3,5	22	10	2	30	55	2,11	1,41	CAD
03026-16	257,90 Kč		M16	8,5mm	4,5	24	14	2,5	45	100	3,95	3,05	CAD
03026-104	91,00 Kč		M4	1,8mm	1,5	9	5	0,6	3	10	0,18	0,12	CAD
03026-105	92,60 Kč		M5	2,4mm	2	12	6	0,8	3	10	0,12	0,08	CAD
03026-106	92,60 Kč		M6	2,7mm	2	14	7	1	4	10	0,44	0,21	CAD
03026-108	115,30 Kč		M8	4mm	2	16	8	1,2	7	15	1,1	0,38	CAD
03026-110	129,70 Kč		M10	4,5mm	2,5	19	9	1,6	9	16	1,36	0,62	CAD
03026-112	203,80 Kč		M12	6mm	3,5	22	10	2	14	26	2,11	1,41	CAD
03026-116	285,20 Kč		M16	8,5mm	4,5	24	14	2,5	22	50	3,95	3,05	CAD
03026-205	93,10 Kč		M5	2,4mm	2	12	6	0,8	9	25	0,12	0,08	CAD
Objednací kód	Základní cena bez DPH	Objednat	D	d1	H = zdvih	L	L1	Drážka	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	Moment zašroubování cca Nm	Moment vyšroubování cca Nm	CAD
03026-206	93,10 Kč		M6	2,7mm	2	14	7	1	11	25	0,44	0,21	CAD
03026-208	116,10 Kč		M8	4mm	2	16	8	1,2	22	43	1,1	0,38	CAD
03026-210	131,10 Kč		M10	4,5mm	2,5	19	9	1,6	20	54	1,36	0,62	CAD
03026-212	204,90 Kč		M12	6mm	3,5	22	10	2	36	94	2,11	1,41	CAD
03026-216	285,40 Kč		M16	8,5mm	4,5	24	14	2,5	60	110	3,99	3,05	CAD
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
