Pružné tlačné prvky s drážkou a tlačným čepem, ocelové, pojistka LONG-LOK
Popis produktu
| Kód: | 03021 |
|---|---|
| Výrobce: | norelem |
| Ceny: | jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže. |
| Termín dodání: | běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací. |
Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme. |
zavřít
zavřít
Ke stažení
Datový list 03021 Pružné tlačné prvky s drážkou a tlačným čepem, ocelové, pojistka LONG-LOK Pružné opěrky s tzv. LONG-LOK závitovou pojistkou
Detail zavřít

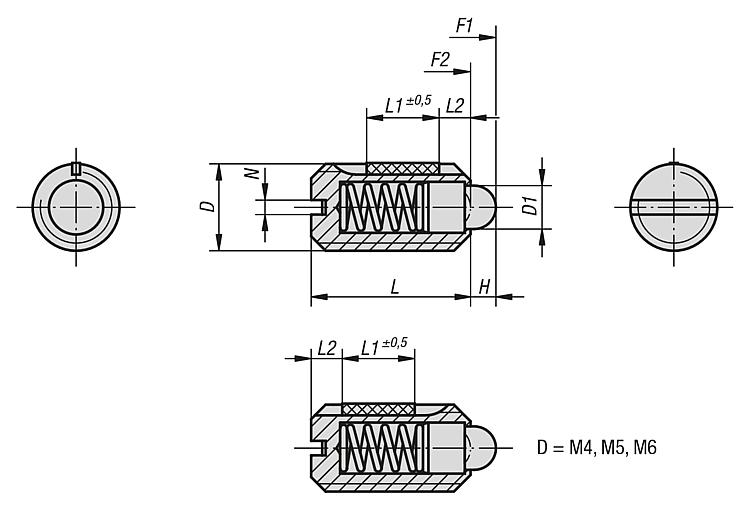

| Objednací kód | Základní cena bez DPH | Objednat | D | d1 | H = zdvih | L | L1 | Drážka | Síla pružiny začátek F1 cca N | Síla pružiny konec F2 cca N | Moment zašroubování cca Nm | Moment vyšroubování cca Nm | CAD |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 03021-04 | 39,10 Kč | M4 | 1,8mm | 1,5 | 9 | 5 | 0,6 | 6 | 20 | 0,18 | 0,12 | ||
| 03021-05 | 39,30 Kč | M5 | 2,4mm | 2 | 12 | 6 | 0,8 | 6 | 20 | 0,12 | 0,08 | ||
| 03021-06 | 39,90 Kč | M6 | 2,7mm | 2 | 14 | 7 | 1 | 7 | 20 | 0,44 | 0,21 | ||
| 03021-08 | 45,60 Kč | M8 | 4mm | 2 | 16 | 8 | 1,2 | 15 | 30 | 1,1 | 0,38 | ||
| 03021-10 | 48,60 Kč | M10 | 4,5mm | 2,5 | 19 | 9 | 1,6 | 20 | 35 | 1,36 | 0,62 | ||
| 03021-104 | 41,80 Kč | M4 | 1,8mm | 1,5 | 9 | 5 | 0,6 | 3 | 10 | 0,18 | 0,12 | ||
| 03021-105 | 42,60 Kč | M5 | 2,4mm | 2 | 12 | 6 | 0,8 | 3 | 10 | 0,12 | 0,08 | ||
| 03021-106 | 43,20 Kč | M6 | 2,7mm | 2 | 14 | 7 | 1 | 4 | 10 | 0,44 | 0,21 | ||
| 03021-108 | 49,20 Kč | M8 | 4mm | 2 | 16 | 8 | 1,2 | 7 | 15 | 1,1 | 0,38 | ||
| 03021-110 | 51,10 Kč | M10 | 4,5mm | 2,5 | 19 | 9 | 1,6 | 9 | 16 | 1,36 | 0,62 | ||
| 03021-112 | 100,20 Kč | M12 | 6mm | 3,5 | 22 | 10 | 2 | 14 | 26 | 2,11 | 1,41 | ||
| 03021-116 | 146,10 Kč | M16 | 8,5mm | 4,5 | 24 | 14 | 2,5 | 22 | 50 | 3,95 | 3,05 | ||
| 03021-12 | 95,60 Kč | M12 | 6mm | 3,5 | 22 | 10 | 2 | 30 | 55 | 2,11 | 1,41 | ||
| 03021-16 | 142,60 Kč | M16 | 8,5mm | 4,5 | 24 | 14 | 2,5 | 45 | 100 | 3,95 | 3,05 | ||
| 03021-205 | 43,20 Kč | M5 | 2,4mm | 2 | 12 | 6 | 0,8 | 9 | 25 | 0,12 | 0,08 | ||
| Objednací kód | Základní cena bez DPH | Objednat | D | d1 | H = zdvih | L | L1 | Drážka | Síla pružiny začátek F1 cca N | Síla pružiny konec F2 cca N | Moment zašroubování cca Nm | Moment vyšroubování cca Nm | CAD |
| 03021-206 | 43,40 Kč | M6 | 2,7mm | 2 | 14 | 7 | 1 | 11 | 25 | 0,44 | 0,21 | ||
| 03021-208 | 49,40 Kč | M8 | 4mm | 2 | 16 | 8 | 1,2 | 22 | 43 | 1,1 | 0,38 | ||
| 03021-210 | 51,60 Kč | M10 | 4,5mm | 2,5 | 19 | 9 | 1,6 | 20 | 54 | 1,36 | 0,62 | ||
| 03021-212 | 100,50 Kč | M12 | 6mm | 3,5 | 22 | 10 | 2 | 36 | 94 | 2,11 | 1,41 | ||
| 03021-216 | 147,20 Kč | M16 | 8,5mm | 4,5 | 24 | 14 | 2,5 | 60 | 110 | 3,99 | 3,05 | ||
| Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku. | |||||||||||||
