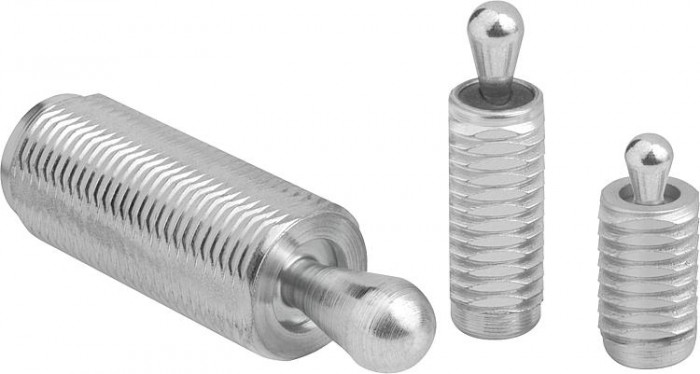

Pružné boční opěrky se závitovým pouzdrem

Popis produktu

Kód:	03334
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Pružné boční opěrky se závitovým pouzdrem | 03334
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list 03334 Pružné boční opěrky se závitovým pouzdrem

Varianty
Technické parametry

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Materiál komponenty	L	L1	D	d1	±S	F cca N	X	SW	K	Objednací číslo pro montážní nářadí
03334-1020X12	203,00 Kč	245,63 Kč		CAD	bez těsnění	ocel	11,5	6,7	M12	5mm	0,8	20	1,6	10	2×60°	03334–06
03334-1020X20	213,60 Kč	258,46 Kč		CAD	bez těsnění	ocel	19	6,7	M12	5mm	0,8	20	1,6	10	2×60°	03334–06
03334-1020X27	224,00 Kč	271,04 Kč		CAD	bez těsnění	ocel	26,5	6,7	M12	5mm	0,8	20	1,6	10	2×60°	03334–06
03334-1040X12	213,60 Kč	258,46 Kč		CAD	bez těsnění	ocel	11,5	10,7	M12	6mm	1	40	1,8	10	2×60°	03334–06
03334-1040X20	224,00 Kč	271,04 Kč		CAD	bez těsnění	ocel	19	10,7	M12	6mm	1	40	1,8	10	2×60°	03334–06
03334-1040X27	233,80 Kč	282,90 Kč		CAD	bez těsnění	ocel	26,5	10,7	M12	6mm	1	40	1,8	10	2×60°	03334–06
03334-1050X12	203,00 Kč	245,63 Kč		CAD	bez těsnění	ocel	11,5	6,7	M12	5mm	0,8	50	1,6	10	2×60°	03334–06
03334-1050X20	213,60 Kč	258,46 Kč		CAD	bez těsnění	ocel	19	6,7	M12	5mm	0,8	50	1,6	10	2×60°	03334–06
03334-1050X27	224,00 Kč	271,04 Kč		CAD	bez těsnění	ocel	26,5	6,7	M12	5mm	0,8	50	1,6	10	2×60°	03334–06
03334-1075X12	213,60 Kč	258,46 Kč		CAD	bez těsnění	ocel	11,5	10,7	M12	6mm	1	75	1,8	10	2×60°	03334–06
03334-1075X20	224,00 Kč	271,04 Kč		CAD	bez těsnění	ocel	19	10,7	M12	6mm	1	75	1,8	10	2×60°	03334–06
03334-1075X27	233,80 Kč	282,90 Kč		CAD	bez těsnění	ocel	26,5	10,7	M12	6mm	1	75	1,8	10	2×60°	03334–06
03334-1100X12	203,00 Kč	245,63 Kč		CAD	bez těsnění	ocel	11,5	6,7	M12	5mm	0,8	100	1,6	10	2×60°	03334–06
03334-1100X16	224,00 Kč	271,04 Kč		CAD	bez těsnění	ocel	18	16,7	M18X1,5	10mm	1,6	100	3,2	16	2,5×60°	03334–10
03334-1100X20	213,60 Kč	258,46 Kč		CAD	bez těsnění	ocel	19	6,7	M12	5mm	0,8	100	1,6	10	2×60°	03334–06
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Materiál komponenty	L	L1	D	d1	±S	F cca N	X	SW	K	Objednací číslo pro montážní nářadí
03334-1100X27	224,00 Kč	271,04 Kč		CAD	bez těsnění	ocel	26,5	6,7	M12	5mm	0,8	100	1,6	10	2×60°	03334–06
03334-1100X29	243,70 Kč	294,88 Kč		CAD	bez těsnění	ocel	31,5	16,7	M18X1,5	10mm	1,6	100	3,2	16	2,5×60°	03334–10
03334-1100X43	265,20 Kč	320,89 Kč		CAD	bez těsnění	ocel	45	16,7	M18X1,5	10mm	1,6	100	3,2	16	2,5×60°	03334–10
03334-1150X12	213,60 Kč	258,46 Kč		CAD	bez těsnění	ocel	11,5	10,7	M12	6mm	1	100	1,8	10	2×60°	03334–06
03334-1150X20	224,00 Kč	271,04 Kč		CAD	bez těsnění	ocel	19	10,7	M12	6mm	1	100	1,8	10	2×60°	03334–06
03334-1150X27	233,80 Kč	282,90 Kč		CAD	bez těsnění	ocel	26,5	10,7	M12	6mm	1	100	1,8	10	2×60°	03334–06
03334-1200X16	224,00 Kč	271,04 Kč		CAD	bez těsnění	ocel	18	16,7	M18X1,5	10mm	1,6	150	3,2	16	2,5×60°	03334–10
03334-1200X29	243,70 Kč	294,88 Kč		CAD	bez těsnění	ocel	31,5	16,7	M18X1,5	10mm	1,6	150	3,2	16	2,5×60°	03334–10
03334-1200X43	265,20 Kč	320,89 Kč		CAD	bez těsnění	ocel	45	16,7	M18X1,5	10mm	1,6	150	3,2	16	2,5×60°	03334–10
03334-1300X16	224,00 Kč	271,04 Kč		CAD	bez těsnění	ocel	18	16,7	M18X1,5	10mm	1,6	200	3,2	16	2,5×60°	03334–10
03334-1300X29	243,70 Kč	294,88 Kč		CAD	bez těsnění	ocel	31,5	16,7	M18X1,5	10mm	1,6	200	3,2	16	2,5×60°	03334–10
03334-1300X43	265,20 Kč	320,89 Kč		CAD	bez těsnění	ocel	45	16,7	M18X1,5	10mm	1,6	200	3,2	16	2,5×60°	03334–10
03334-3020X12	228,10 Kč	276,00 Kč		CAD	s těsněním	ocel	11,5	6	M12	5mm	0,8	20	1,6	10	2×60°	03334–06
03334-3020X20	238,20 Kč	288,22 Kč		CAD	s těsněním	ocel	19	6	M12	5mm	0,8	20	1,6	10	2×60°	03334–06
03334-3020X27	249,90 Kč	302,38 Kč		CAD	s těsněním	ocel	26,5	6	M12	5mm	0,8	20	1,6	10	2×60°	03334–06
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Materiál komponenty	L	L1	D	d1	±S	F cca N	X	SW	K	Objednací číslo pro montážní nářadí
03334-3040X12	238,20 Kč	288,22 Kč		CAD	s těsněním	ocel	11,5	10	M12	6mm	1	40	1,8	10	2×60°	03334–06
03334-3040X20	249,90 Kč	302,38 Kč		CAD	s těsněním	ocel	19	10	M12	6mm	1	40	1,8	10	2×60°	03334–06
03334-3040X27	260,60 Kč	315,33 Kč		CAD	s těsněním	ocel	26,5	10	M12	6mm	1	40	1,8	10	2×60°	03334–06
03334-3050X12	228,10 Kč	276,00 Kč		CAD	s těsněním	ocel	11,5	6	M12	5mm	0,8	50	1,6	10	2×60°	03334–06
03334-3050X20	238,20 Kč	288,22 Kč		CAD	s těsněním	ocel	19	6	M12	5mm	0,8	50	1,6	10	2×60°	03334–06
03334-3050X27	249,90 Kč	302,38 Kč		CAD	s těsněním	ocel	26,5	6	M12	5mm	0,8	50	1,6	10	2×60°	03334–06
03334-3075X12	238,20 Kč	288,22 Kč		CAD	s těsněním	ocel	11,5	10	M12	6mm	1	75	1,8	10	2×60°	03334–06
03334-3075X20	249,90 Kč	302,38 Kč		CAD	s těsněním	ocel	19	10	M12	6mm	1	75	1,8	10	2×60°	03334–06
03334-3075X27	260,60 Kč	315,33 Kč		CAD	s těsněním	ocel	26,5	10	M12	6mm	1	75	1,8	10	2×60°	03334–06
03334-3100X12	228,10 Kč	276,00 Kč		CAD	s těsněním	ocel	11,5	6	M12	5mm	0,8	100	1,6	10	2×60°	03334–06
03334-3100X16	249,90 Kč	302,38 Kč		CAD	s těsněním	ocel	18	16	M18X1,5	10mm	1,6	100	3,2	16	2,5×60°	03334–10
03334-3100X20	238,20 Kč	288,22 Kč		CAD	s těsněním	ocel	19	6	M12	5mm	0,8	100	1,6	10	2×60°	03334–06
03334-3100X27	249,90 Kč	302,38 Kč		CAD	s těsněním	ocel	26,5	6	M12	5mm	0,8	100	1,6	10	2×60°	03334–06
03334-3100X29	270,70 Kč	327,55 Kč		CAD	s těsněním	ocel	31,5	16	M18X1,5	10mm	1,6	100	3,2	16	2,5×60°	03334–10
03334-3100X43	291,50 Kč	352,72 Kč		CAD	s těsněním	ocel	45	16	M18X1,5	10mm	1,6	100	3,2	16	2,5×60°	03334–10
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Materiál komponenty	L	L1	D	d1	±S	F cca N	X	SW	K	Objednací číslo pro montážní nářadí
03334-3150X12	238,20 Kč	288,22 Kč		CAD	s těsněním	ocel	11,5	10	M12	6mm	1	100	1,8	10	2×60°	03334–06
03334-3150X20	249,90 Kč	302,38 Kč		CAD	s těsněním	ocel	19	10	M12	6mm	1	100	1,8	10	2×60°	03334–06
03334-3150X27	260,60 Kč	315,33 Kč		CAD	s těsněním	ocel	26,5	10	M12	6mm	1	100	1,8	10	2×60°	03334–06
03334-3200X16	249,90 Kč	302,38 Kč		CAD	s těsněním	ocel	18	16	M18X1,5	10mm	1,6	150	3,2	16	2,5×60°	03334–10
03334-3200X29	270,70 Kč	327,55 Kč		CAD	s těsněním	ocel	31,5	16	M18X1,5	10mm	1,6	150	3,2	16	2,5×60°	03334–10
03334-3200X43	291,50 Kč	352,72 Kč		CAD	s těsněním	ocel	45	16	M18X1,5	10mm	1,6	150	3,2	16	2,5×60°	03334–10
03334-3300X16	249,90 Kč	302,38 Kč		CAD	s těsněním	ocel	18	16	M18X1,5	10mm	1,6	200	3,2	16	2,5×60°	03334–10
03334-3300X29	270,70 Kč	327,55 Kč		CAD	s těsněním	ocel	31,5	16	M18X1,5	10mm	1,6	200	3,2	16	2,5×60°	03334–10
03334-3300X43	291,50 Kč	352,72 Kč		CAD	s těsněním	ocel	45	16	M18X1,5	10mm	1,6	200	3,2	16	2,5×60°	03334–10
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

CADzavřít

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

Materiál	Ocel.
Odkaz na výkres	Montážní nářadí
Provedení	Tlačný čep ocelový, tvrzeno a pozinkováno. Pouzdro modré, pozinkované.
Upozornění	Pružné boční opěrky se závitovým pouzdrem je možné individuálně nastavit na upínaný díl. Závitové pouzdro se hodí pro našroubování do tenkých plechů, a to proto, že ho můžeme upevnit jednou nebo dvěma maticemi. W a Z podle specifikace zákazníka.
