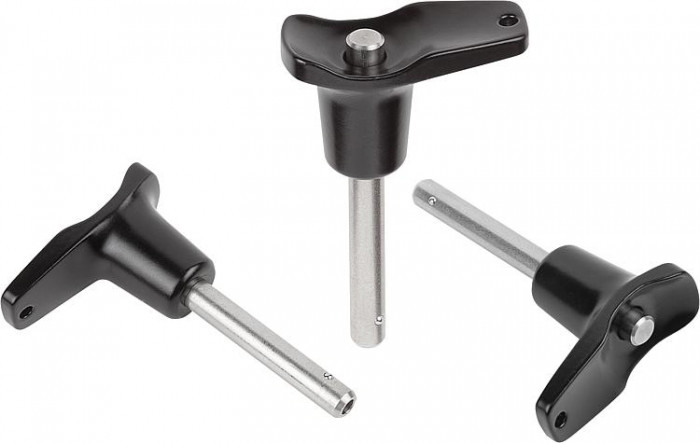

Fixační čep s kuličkou s rukojetí tvaru L s vysokou pevností ve střihu

Popis produktu

Kód:	03422
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Fixační čep s kuličkou s rukojetí tvaru L s vysokou pevností ve střihu | 03422
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list 03422 Fixační čep s kuličkou s rukojetí tvaru L s vysokou pevností ve střihu

Varianty
Technické parametry

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	B	D	D1	D2	D3	D4	L	L1	L2	L3	L5	Montážní otvor H11	Smyková síla dvoustřižná max.kN
03422-112605010	558,90 Kč	676,27 Kč		3D	17,6	39,3	5	5,5	13,2	26	10	5,9	25	19,2	15,9	5	24
03422-112605015	558,90 Kč	676,27 Kč		3D	17,6	39,3	5	5,5	13,2	26	15	5,9	25	19,2	20,9	5	24
03422-112605020	575,00 Kč	695,75 Kč		3D	17,6	39,3	5	5,5	13,2	26	20	5,9	25	19,2	25,9	5	24
03422-112605025	558,90 Kč	676,27 Kč		3D	17,6	39,3	5	5,5	13,2	26	25	5,9	25	19,2	30,9	5	24
03422-112605030	593,80 Kč	718,50 Kč		3D	17,6	39,3	5	5,5	13,2	26	30	5,9	25	19,2	35,9	5	24
03422-112606010	575,00 Kč	695,75 Kč		3D	17,6	39,3	6	6,85	13,2	26	10	6,8	25	19,2	16,8	6	35
03422-112606015	558,90 Kč	676,27 Kč		3D	17,6	39,3	6	6,85	13,2	26	15	6,8	25	19,2	21,8	6	35
03422-112606020	575,00 Kč	695,75 Kč		3D	17,6	39,3	6	6,85	13,2	26	20	6,8	25	19,2	26,8	6	35
03422-112606025	558,90 Kč	676,27 Kč		3D	17,6	39,3	6	6,85	13,2	26	25	6,8	25	19,2	31,8	6	35
03422-112606030	593,80 Kč	718,50 Kč		3D	17,6	39,3	6	6,85	13,2	26	30	6,8	25	19,2	36,8	6	35
03422-112606035	593,80 Kč	718,50 Kč		3D	17,6	39,3	6	6,85	13,2	26	35	6,8	25	19,2	41,8	6	35
03422-112606040	610,80 Kč	739,07 Kč		3D	17,6	39,3	6	6,85	13,2	26	40	6,8	25	19,2	46,8	6	35
03422-112606045	593,80 Kč	718,50 Kč		3D	17,6	39,3	6	6,85	13,2	26	45	6,8	25	19,2	51,8	6	35
03422-112606050	593,80 Kč	718,50 Kč		3D	17,6	39,3	6	6,85	13,2	26	50	6,8	25	19,2	56,8	6	35
03422-113508020	612,70 Kč	741,37 Kč		3D	23	52,2	8	9,5	17,3	35,4	20	7,8	33	24,2	27,8	8	63
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	B	D	D1	D2	D3	D4	L	L1	L2	L3	L5	Montážní otvor H11	Smyková síla dvoustřižná max.kN
03422-113508025	612,70 Kč	741,37 Kč		3D	23	52,2	8	9,5	17,3	35,4	25	7,8	33	24,2	32,8	8	63
03422-113508030	649,00 Kč	785,29 Kč		3D	23	52,2	8	9,5	17,3	35,4	30	7,8	33	24,2	37,8	8	63
03422-113508035	667,90 Kč	808,16 Kč		3D	23	52,2	8	9,5	17,3	35,4	35	7,8	33	24,2	42,8	8	63
03422-113508040	649,00 Kč	785,29 Kč		3D	23	52,2	8	9,5	17,3	35,4	40	7,8	33	24,2	47,8	8	63
03422-113508045	667,90 Kč	808,16 Kč		3D	23	52,2	8	9,5	17,3	35,4	45	7,8	33	24,2	52,8	8	63
03422-113508050	667,90 Kč	808,16 Kč		3D	23	52,2	8	9,5	17,3	35,4	50	7,8	33	24,2	57,8	8	63
03422-113510020	903,10 Kč	1 092,75 Kč		3D	23	52,2	10	12	17,3	35,4	20	8,9	33	24,2	28,9	10	100
03422-113510025	903,10 Kč	1 092,75 Kč		3D	23	52,2	10	12	17,3	35,4	25	8,9	33	24,2	33,9	10	100
03422-113510030	974,60 Kč	1 179,27 Kč		3D	23	52,2	10	12	17,3	35,4	30	8,9	33	24,2	38,9	10	100
03422-113510035	947,30 Kč	1 146,23 Kč		3D	23	52,2	10	12	17,3	35,4	35	8,9	33	24,2	43,9	10	100
03422-113510040	974,60 Kč	1 179,27 Kč		3D	23	52,2	10	12	17,3	35,4	40	8,9	33	24,2	48,9	10	100
03422-113510045	974,60 Kč	1 179,27 Kč		3D	23	52,2	10	12	17,3	35,4	45	8,9	33	24,2	53,9	10	100
03422-113510050	974,60 Kč	1 179,27 Kč		3D	23	52,2	10	12	17,3	35,4	50	8,9	33	24,2	58,9	10	100
03422-113510060	996,70 Kč	1 206,01 Kč		3D	23	52,2	10	12	17,3	35,4	60	8,9	33	24,2	68,9	10	100
03422-114712025	919,70 Kč	1 112,84 Kč		3D	33	70,2	12	14,5	26,3	47	25	9,9	39,5	28,4	34,9	12	144
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	B	D	D1	D2	D3	D4	L	L1	L2	L3	L5	Montážní otvor H11	Smyková síla dvoustřižná max.kN
03422-114712030	967,20 Kč	1 170,31 Kč		3D	33	70,2	12	14,5	26,3	47	30	9,9	39,5	28,4	39,9	12	144
03422-114712035	967,20 Kč	1 170,31 Kč		3D	33	70,2	12	14,5	26,3	47	35	9,9	39,5	28,4	44,9	12	144
03422-114712040	967,20 Kč	1 170,31 Kč		3D	33	70,2	12	14,5	26,3	47	40	9,9	39,5	28,4	49,9	12	144
03422-114712045	967,20 Kč	1 170,31 Kč		3D	33	70,2	12	14,5	26,3	47	45	9,9	39,5	28,4	54,9	12	144
03422-114712050	995,10 Kč	1 204,07 Kč		3D	33	70,2	12	14,5	26,3	47	50	9,9	39,5	28,4	59,9	12	144
03422-114712060	1 041,30 Kč	1 259,97 Kč		3D	33	70,2	12	14,5	26,3	47	60	9,9	39,5	28,4	69,9	12	144
03422-114712070	1 011,80 Kč	1 224,28 Kč		3D	33	70,2	12	14,5	26,3	47	70	9,9	39,5	28,4	79,9	12	144
03422-114712080	1 055,20 Kč	1 276,79 Kč		3D	33	70,2	12	14,5	26,3	47	80	9,9	39,5	28,4	89,9	12	144
03422-114716030	1 463,60 Kč	1 770,96 Kč		3D	33	70,2	16	19	26,3	47	30	13,1	39,5	28,4	43,1	16	257
03422-114716035	1 463,60 Kč	1 770,96 Kč		3D	33	70,2	16	19	26,3	47	35	13,1	39,5	28,4	48,1	16	257
03422-114716040	1 538,10 Kč	1 861,10 Kč		3D	33	70,2	16	19	26,3	47	40	13,1	39,5	28,4	53,1	16	257
03422-114716045	1 495,00 Kč	1 808,95 Kč		3D	33	70,2	16	19	26,3	47	45	13,1	39,5	28,4	58,1	16	257
03422-114716050	1 563,00 Kč	1 891,23 Kč		3D	33	70,2	16	19	26,3	47	50	13,1	39,5	28,4	63,1	16	257
03422-114716060	1 548,20 Kč	1 873,32 Kč		3D	33	70,2	16	19	26,3	47	60	13,1	39,5	28,4	73,1	16	257
03422-114716070	1 575,60 Kč	1 906,48 Kč		3D	33	70,2	16	19	26,3	47	70	13,1	39,5	28,4	83,1	16	257
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	B	D	D1	D2	D3	D4	L	L1	L2	L3	L5	Montážní otvor H11	Smyková síla dvoustřižná max.kN
03422-114716080	1 646,30 Kč	1 992,02 Kč		3D	33	70,2	16	19	26,3	47	80	13,1	39,5	28,4	93,1	16	257
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

Materiál	Úchyt ze zinkového tlakového odlitku. Úchytka a tlačítko z termoplastu 1.4305. Čepy z nerezové oceli 1.4542. Kuličky z nerezové oceli 1.4125. Tlačná pružina z nerezové oceli 1.4310.
Provedení	Úchyt, černý. Nerezová ocel bez povrchové úpravy.

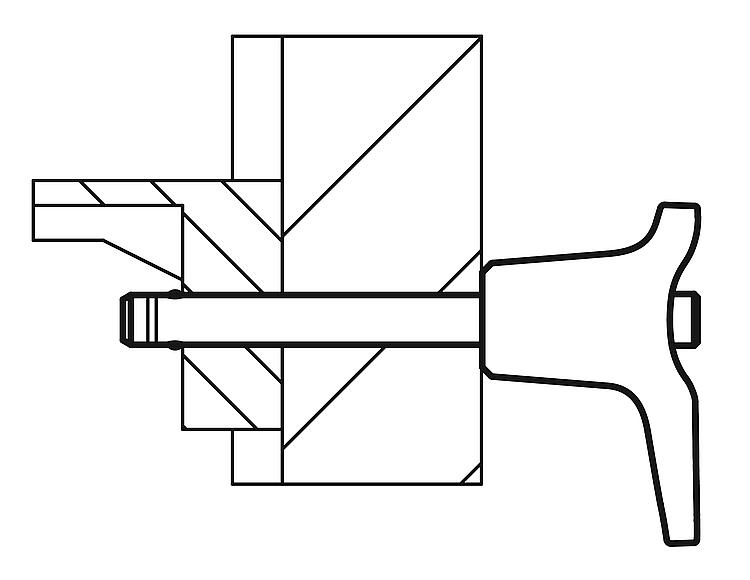

Upozornění	Fixační čepy s kuličkou slouží k rychlému a jednoduchému zafixování a spojení konstrukčních dílů. Stisknutím tlačítka mohou být obě kuličky odblokovány a tím uvolněny spojované díly. Pokud se tlačítko povolí, zablokují kuličky bezpečně spojení. Pevnost ve střihu, dvoubodová (F) = S · τ aB max. Při zadání pevnosti ve střihu se jedná o teoretickou mez pevnosti. Jedná se o nezávazné orientační hodnoty bez zohlednění součinitele bezpečnosti a vyloučení jakéhokoliv ručení. Uvedené hodnoty slouží pouze k informačním účelům a nepředstavují žádné právně závazné zaručení vlastností. Hodnoty zatížení byly vypočítány na základě DIN 50141. Zda je fixační čep s kuličkami vhodný pro příslušné použití, musí uživatel rozhodnout individuálně. Různorodost materiálů, u kterých se fixační čepy s kuličkou používají, povětrnostní podmínky a opotřebení mohou ovlivnit naměřené hodnoty. Fixační čepy s kuličkou s vysokou pevností ve střihu jsou označeny značkovací drážkou na čepu.
Přednosti	Vyšší zatížitelnost ve srovnání se standardními fixačními čepy s kuličkami. Čep z nerezové ušlechtilé oceli 1.4542 je kalený, vykazuje vysokou pevnost ve střihu a je velmi zatížitelný.
Příslušenství	Upínací pouzdra pro zástrčný čep s kuličkou 03197 Pojistný spirálový kabel 03199 Přídržné lanko s očkem 03199 Závěsný kroužek 03199

Fixační čep s kuličkou s rukojetí tvaru L s vysokou pevností ve střihu

Popis produktu

3D modely

Poptat cenu

Ke stažení
