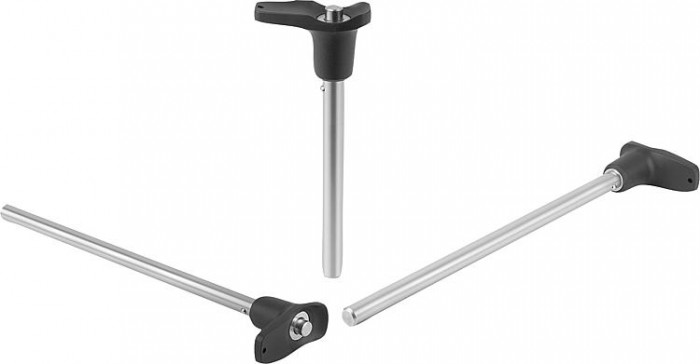

Nerezový fixační čep s kuličkou a rukojetí ve tvaru L s aretací hlavy

Popis produktu

Kód:	03420-10
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Nerezový fixační čep s kuličkou a rukojetí ve tvaru L s aretací hlavy | 03420-10
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list 03420–10 Nerezový fixační čep s kuličkou a rukojetí ve tvaru L s aretací hlavy

Varianty
Technické parametry

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	B	D	D1	D2	D3	D4	D5	L	L1	L2	L3	L5	Montážní otvor H11	Smyková síla dvoustřižná max.kN
03420-10-102605050	644,60 Kč	779,97 Kč		3D	17,6	39,3	5	5,5	13,2	26	1,5	3	47	25	19,2	50	5	10
03420-10-102605100	664,30 Kč	803,80 Kč		3D	17,6	39,3	5	5,5	13,2	26	1,5	3	97	25	19,2	100	5	10
03420-10-102605150	669,20 Kč	809,73 Kč		3D	17,6	39,3	5	5,5	13,2	26	1,5	3	147	25	19,2	150	5	10
03420-10-102606050	657,80 Kč	795,94 Kč		3D	17,6	39,3	6	6,85	13,2	26	2	3	47	25	19,2	50	6	14
03420-10-102606100	678,00 Kč	820,38 Kč		3D	17,6	39,3	6	6,85	13,2	26	2	3	97	25	19,2	100	6	14
03420-10-102606150	684,30 Kč	828,00 Kč		3D	17,6	39,3	6	6,85	13,2	26	2	3	147	25	19,2	150	6	14
03420-10-103508100	703,40 Kč	851,11 Kč		3D	23	52,2	8	9,5	17,3	35,4	3	3,5	96,5	33	24,2	100	8	26
03420-10-103508150	715,40 Kč	865,63 Kč		3D	23	52,2	8	9,5	17,3	35,4	3	3,5	146,5	33	24,2	150	8	26
03420-10-103508200	732,30 Kč	886,08 Kč		3D	23	52,2	8	9,5	17,3	35,4	3	3,5	196,5	33	24,2	200	8	26
03420-10-103510100	724,70 Kč	876,89 Kč		3D	23	52,2	10	12	17,3	35,4	4	3,5	96,5	33	24,2	100	10	40
03420-10-103510150	747,10 Kč	903,99 Kč		3D	23	52,2	10	12	17,3	35,4	4	3,5	146,5	33	24,2	150	10	40
03420-10-103510200	759,90 Kč	919,48 Kč		3D	23	52,2	10	12	17,3	35,4	4	3,5	196,5	33	24,2	200	10	40
03420-10-104712150	825,20 Kč	998,49 Kč		3D	33	70,2	12	14,5	26,3	47	4,5	3,5	146,5	39,5	28,4	150	12	57
03420-10-104712200	852,50 Kč	1 031,53 Kč		3D	33	70,2	12	14,5	26,3	47	4,5	3,5	196,5	39,5	28,4	200	12	57
03420-10-104712250	867,80 Kč	1 050,04 Kč		3D	33	70,2	12	14,5	26,3	47	4,5	3,5	246,5	39,5	28,4	250	12	57
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	B	D	D1	D2	D3	D4	D5	L	L1	L2	L3	L5	Montážní otvor H11	Smyková síla dvoustřižná max.kN
03420-10-104716150	896,50 Kč	1 084,77 Kč		3D	33	70,2	16	19	26,3	47	6,5	4	146	39,5	28,4	150	16	100
03420-10-104716200	944,60 Kč	1 142,97 Kč		3D	33	70,2	16	19	26,3	47	6,5	4	196	39,5	28,4	200	16	100
03420-10-104716250	971,30 Kč	1 175,27 Kč		3D	33	70,2	16	19	26,3	47	6,5	4	246	39,5	28,4	250	16	100
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

Materiál	Úchyt z termoplastu. Úchytka a tlačítko z termoplastu 1.4305. Čep z nerezové oceli 1.4305. Kuličky z nerezové oceli 1.4125. Tlačná pružina z nerezové oceli 1.4310.
Provedení	Úchyt, černý. Nerezová ocel bez povrchové úpravy.
Upozornění	Fixační čepy s kuličkou slouží k rychlému a jednoduchému zafixování a spojení konstrukčních dílů. Stisknutím tlačítka mohou být obě kuličky odblokovány a tím uvolněny spojované díly. Pokud se tlačítko povolí, zablokují kuličky bezpečně spojení. Pevnost ve střihu, dvoubodová (F) = S · τ aB max. Při zadání pevnosti ve střihu se jedná o teoretickou mez pevnosti. Jedná se o nezávazné orientační hodnoty bez zohlednění součinitele bezpečnosti a vyloučení jakéhokoliv ručení. Uvedené hodnoty slouží pouze k informačním účelům a nepředstavují žádné právně závazné zaručení vlastností. Hodnoty zatížení byly vypočítány na základě DIN 50141. Zda je fixační čep s kuličkami vhodný pro příslušné použití, musí uživatel rozhodnout individuálně. Různorodost materiálů, u kterých se fixační čepy s kuličkou používají, povětrnostní podmínky a opotřebení mohou ovlivnit naměřené hodnoty.
Přednosti	Lze uskutečnit spojení na velké vzdálenosti. Lze je používat velmi pružně, protože délka čepu nemusí být sladěna s šířkou dílu.
Na vyžádání	Jiné délky čepů.
Příslušenství	Úchytná pouzdra pro uchycení fixačních čepů s aretací hlavy 03425 Pojistný spirálový kabel 03199 Přídržné lano s očkem 03199 Klíčový kroužek 03199
