Fixační čepy s kuličkou a kruhovou rukojetí nerezové

Name: Fixační čepy s kuličkou a kruhovou rukojetí nerezové
Brand: norelem
SKU: 03194
Availability: InStock

Novinka

Popis produktu

Kód:	03194
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Fixační čepy s kuličkou a kruhovou rukojetí nerezové | 03194
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list 03194 Fixační čepy s kuličkou a kruhovou rukojetí nerezové

Varianty
Technické parametry

Materiál	Čep nerezová ocel 1.4542. Hlavice a tlačítko nerezová ocel 1.4305. Kuličky nerezová ocel 1.4125. Tlačná pružina nerezová ocel. Kruhový úchop a kroužek na klíče nerezová ocel.
Provedení	Čep kalený na min. 40 HRC a pasivovaný. Hlavice a tlačítko pasivované. Kuličky kalené na 58 +4 HRC a pasivované. Tlačná pružina pasivovaná. Kruhový úchop a kroužek na klíče pasivované.
Upozornění	Fixační čepy s kuličkou slouží k rychlému a jednoduchému zafixování a spojení dílů a obrobků. Stisknutím tlačítka je možné obě kuličky odblokovat a tím uvolnit spojované díly. Pokud se tlačítko povolí, zablokují kuličky spojení bezpečně a neuvolnitelně. Dle potřeby lze fixační čepy s kuličkou opatřit přídržným lankem. Čep z vysoce pevnostní nerezové vytvrzené oceli připouští extrémní zatížení při optimální ochraně proti opotřebení. Díky své vysoké odolnosti proti korozi a kyselinám naleznou široké využití v potravinářském, chemickém a petrochemickém průmyslu a jako konstrukční součásti pro letecký a austronautický průmysl. Pevnost ve střihu, dvoubodová (F) = S · τ aB max. Při zadání pevnosti ve střihu se jedná o teoretickou mez pevnosti. Jedná se o nezávazné orientační hodnoty bez zohlednění součinitele bezpečnosti a vyloučení jakéhokoliv ručení. Uvedené hodnoty slouží pouze k informačním účelům a nepředstavují žádné právně závazné zaručení vlastností. Hodnoty zatížení byly vypočítány na základě DIN 50141. Zda je fixační čep s kuličkami vhodný pro příslušné použití, musí uživatel rozhodnout individuálně. Různorodost materiálů, u kterých se fixační čepy s kuličou používají, povětrnostní podmínky a opotřebení mohou ovlivnit naměřené hodnoty.
Příslušenství	Pojistný spirálový kabel 03199–10200 Přídržné lano s očkem 03199– … Závěsný kroužek 03199–15/19/23 Upínací pouzdra pro zástrčný čep s kuličkou 03197-…

Detail zavřít

Zruš filtr

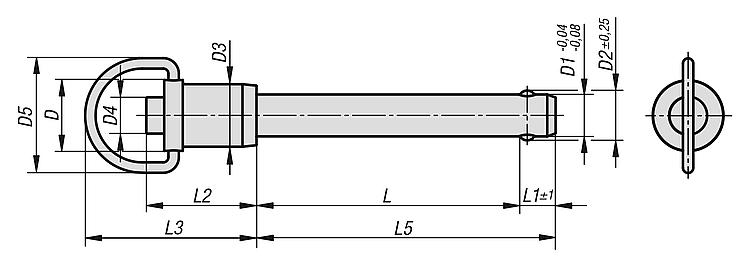

Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	D	D1	D2	D3	D4	D5	L	L1	L2	L3	L5	Montážní otvor H11	Smyková síla dvoustřižná max.kN
03194-01505010	752,80 Kč	910,89 Kč		3D	15	5	5,54	11,9	5,8	29,5	10	6	23,4	36,8	16	5	24,4
03194-01505015	752,80 Kč	910,89 Kč		3D	15	5	5,54	11,9	5,8	29,5	15	6	23,4	36,8	21	5	24,4
03194-01505020	752,80 Kč	910,89 Kč		3D	15	5	5,54	11,9	5,8	29,5	20	6	23,4	36,8	26	5	24,4
03194-01505025	752,80 Kč	910,89 Kč		3D	15	5	5,54	11,9	5,8	29,5	25	6	23,4	36,8	31	5	24,4
03194-01505030	767,80 Kč	929,04 Kč		3D	15	5	5,54	11,9	5,8	29,5	30	6	23,4	36,8	36	5	24,4
03194-01505035	767,80 Kč	929,04 Kč		3D	15	5	5,54	11,9	5,8	29,5	35	6	23,4	36,8	41	5	24,4
03194-01505040	767,80 Kč	929,04 Kč		3D	15	5	5,54	11,9	5,8	29,5	40	6	23,4	36,8	46	5	24,4
03194-01505045	774,10 Kč	936,66 Kč		3D	15	5	5,54	11,9	5,8	29,5	45	6	23,4	36,8	51	5	24,4
03194-01505050	774,10 Kč	936,66 Kč		3D	15	5	5,54	11,9	5,8	29,5	50	6	23,4	36,8	56	5	24,4
03194-01505060	863,40 Kč	1 044,71 Kč		3D	15	5	5,54	11,9	5,8	29,5	60	6	23,4	36,8	66	5	24,4
03194-01505070	863,40 Kč	1 044,71 Kč		3D	15	5	5,54	11,9	5,8	29,5	70	6	23,4	36,8	76	5	24,4
03194-01505080	863,40 Kč	1 044,71 Kč		3D	15	5	5,54	11,9	5,8	29,5	80	6	23,4	36,8	86	5	24,4
03194-01505090	904,40 Kč	1 094,32 Kč		3D	15	5	5,54	11,9	5,8	29,5	90	6	23,4	36,8	96	5	24,4
03194-01505100	1 029,30 Kč	1 245,45 Kč		3D	15	5	5,54	11,9	5,8	29,5	100	6	23,4	36,8	106	5	24,4
03194-01506010	693,30 Kč	838,89 Kč		3D	15	6	6,99	11,9	5,8	29,5	10	7	23,4	36,8	17	6	35,64
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	D	D1	D2	D3	D4	D5	L	L1	L2	L3	L5	Montážní otvor H11	Smyková síla dvoustřižná max.kN
03194-01506015	693,30 Kč	838,89 Kč		3D	15	6	6,99	11,9	5,8	29,5	15	7	23,4	36,8	22	6	35,64
03194-01506020	747,90 Kč	904,96 Kč		3D	15	6	6,99	11,9	5,8	29,5	20	7	23,4	36,8	27	6	35,64
03194-01506025	747,90 Kč	904,96 Kč		3D	15	6	6,99	11,9	5,8	29,5	25	7	23,4	36,8	32	6	35,64
03194-01506030	794,90 Kč	961,83 Kč		3D	15	6	6,99	11,9	5,8	29,5	30	7	23,4	36,8	37	6	35,64
03194-01506035	794,90 Kč	961,83 Kč		3D	15	6	6,99	11,9	5,8	29,5	35	7	23,4	36,8	42	6	35,64
03194-01506040	794,90 Kč	961,83 Kč		3D	15	6	6,99	11,9	5,8	29,5	40	7	23,4	36,8	47	6	35,64
03194-01506045	839,40 Kč	1 015,67 Kč		3D	15	6	6,99	11,9	5,8	29,5	45	7	23,4	36,8	52	6	35,64
03194-01506050	839,40 Kč	1 015,67 Kč		3D	15	6	6,99	11,9	5,8	29,5	50	7	23,4	36,8	57	6	35,64
03194-01506060	873,60 Kč	1 057,06 Kč		3D	15	6	6,99	11,9	5,8	29,5	60	7	23,4	36,8	67	6	35,64
03194-01506070	873,60 Kč	1 057,06 Kč		3D	15	6	6,99	11,9	5,8	29,5	70	7	23,4	36,8	77	6	35,64
03194-01506080	873,60 Kč	1 057,06 Kč		3D	15	6	6,99	11,9	5,8	29,5	80	7	23,4	36,8	87	6	35,64
03194-01506090	912,90 Kč	1 104,61 Kč		3D	15	6	6,99	11,9	5,8	29,5	90	7	23,4	36,8	97	6	35,64
03194-01506100	955,00 Kč	1 155,55 Kč		3D	15	6	6,99	11,9	5,8	29,5	100	7	23,4	36,8	107	6	35,64
03194-01508010	801,20 Kč	969,45 Kč		3D	15	8	9,42	11,9	5,8	29,5	10	8	23,4	36,8	18	8	63,8
03194-01508015	801,20 Kč	969,45 Kč		3D	15	8	9,42	11,9	5,8	29,5	15	8	23,4	36,8	23	8	63,8
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	D	D1	D2	D3	D4	D5	L	L1	L2	L3	L5	Montážní otvor H11	Smyková síla dvoustřižná max.kN
03194-01508020	801,20 Kč	969,45 Kč		3D	15	8	9,42	11,9	5,8	29,5	20	8	23,4	36,8	28	8	63,8
03194-01508025	801,20 Kč	969,45 Kč		3D	15	8	9,42	11,9	5,8	29,5	25	8	23,4	36,8	33	8	63,8
03194-01508030	863,40 Kč	1 044,71 Kč		3D	15	8	9,42	11,9	5,8	29,5	30	8	23,4	36,8	38	8	63,8
03194-01508035	863,40 Kč	1 044,71 Kč		3D	15	8	9,42	11,9	5,8	29,5	35	8	23,4	36,8	43	8	63,8
03194-01508040	925,70 Kč	1 120,10 Kč		3D	15	8	9,42	11,9	5,8	29,5	40	8	23,4	36,8	48	8	63,8
03194-01508045	925,70 Kč	1 120,10 Kč		3D	15	8	9,42	11,9	5,8	29,5	45	8	23,4	36,8	53	8	63,8
03194-01508050	925,70 Kč	1 120,10 Kč		3D	15	8	9,42	11,9	5,8	29,5	50	8	23,4	36,8	58	8	63,8
03194-01508060	991,00 Kč	1 199,11 Kč		3D	15	8	9,42	11,9	5,8	29,5	60	8	23,4	36,8	68	8	63,8
03194-01508070	991,00 Kč	1 199,11 Kč		3D	15	8	9,42	11,9	5,8	29,5	70	8	23,4	36,8	78	8	63,8
03194-01508080	991,00 Kč	1 199,11 Kč		3D	15	8	9,42	11,9	5,8	29,5	80	8	23,4	36,8	88	8	63,8
03194-01508090	1 013,40 Kč	1 226,21 Kč		3D	15	8	9,42	11,9	5,8	29,5	90	8	23,4	36,8	98	8	63,8
03194-01508100	1 013,40 Kč	1 226,21 Kč		3D	15	8	9,42	11,9	5,8	29,5	100	8	23,4	36,8	108	8	63,8
03194-01710015	855,00 Kč	1 034,55 Kč		3D	16,5	10	11,86	14,2	7,4	29,5	15	9	25,7	38,6	24	10	100,1
03194-01710020	855,00 Kč	1 034,55 Kč		3D	16,5	10	11,86	14,2	7,4	29,5	20	9	25,7	38,6	29	10	100,1
03194-01710025	855,00 Kč	1 034,55 Kč		3D	16,5	10	11,86	14,2	7,4	29,5	25	9	25,7	38,6	34	10	100,1
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	D	D1	D2	D3	D4	D5	L	L1	L2	L3	L5	Montážní otvor H11	Smyková síla dvoustřižná max.kN
03194-01710030	964,50 Kč	1 167,05 Kč		3D	16,5	10	11,86	14,2	7,4	29,5	30	9	25,7	38,6	39	10	100,1
03194-01710035	964,50 Kč	1 167,05 Kč		3D	16,5	10	11,86	14,2	7,4	29,5	35	9	25,7	38,6	44	10	100,1
03194-01710040	964,50 Kč	1 167,05 Kč		3D	16,5	10	11,86	14,2	7,4	29,5	40	9	25,7	38,6	49	10	100,1
03194-01710045	964,50 Kč	1 167,05 Kč		3D	16,5	10	11,86	14,2	7,4	29,5	45	9	25,7	38,6	54	10	100,1
03194-01710050	964,50 Kč	1 167,05 Kč		3D	16,5	10	11,86	14,2	7,4	29,5	50	9	25,7	38,6	59	10	100,1
03194-01710060	1 132,50 Kč	1 370,33 Kč		3D	16,5	10	11,86	14,2	7,4	29,5	60	9	25,7	38,6	69	10	100,1
03194-01710070	1 132,50 Kč	1 370,33 Kč		3D	16,5	10	11,86	14,2	7,4	29,5	70	9	25,7	38,6	79	10	100,1
03194-01710080	1 132,50 Kč	1 370,33 Kč		3D	16,5	10	11,86	14,2	7,4	29,5	80	9	25,7	38,6	89	10	100,1
03194-01710090	1 177,60 Kč	1 424,90 Kč		3D	16,5	10	11,86	14,2	7,4	29,5	90	9	25,7	38,6	99	10	100,1
03194-01710100	1 177,60 Kč	1 424,90 Kč		3D	16,5	10	11,86	14,2	7,4	29,5	100	9	25,7	38,6	109	10	100,1
03194-02112020	1 139,10 Kč	1 378,31 Kč		3D	20,6	12	14,45	18,3	10,7	36,3	20	10	32,3	47,8	30	12	144,06
03194-02112025	1 139,10 Kč	1 378,31 Kč		3D	20,6	12	14,45	18,3	10,7	36,3	25	10	32,3	47,8	35	12	144,06
03194-02112030	1 245,90 Kč	1 507,54 Kč		3D	20,6	12	14,45	18,3	10,7	36,3	30	10	32,3	47,8	40	12	144,06
03194-02112035	1 245,90 Kč	1 507,54 Kč		3D	20,6	12	14,45	18,3	10,7	36,3	35	10	32,3	47,8	45	12	144,06
03194-02112040	1 245,90 Kč	1 507,54 Kč		3D	20,6	12	14,45	18,3	10,7	36,3	40	10	32,3	47,8	50	12	144,06
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
