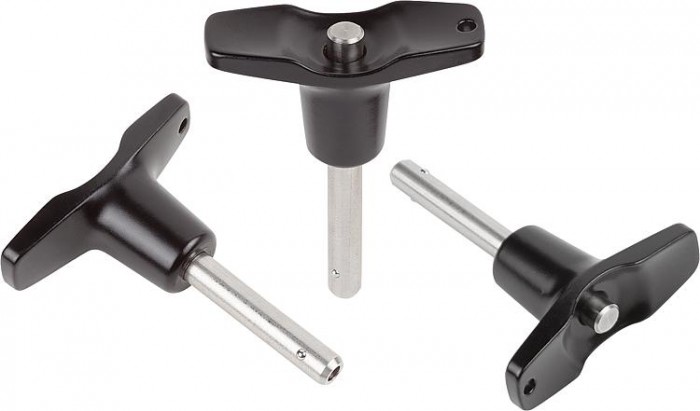

Fixační čepy s kuličkou a s rukojetí ve tvaru T samojistící

Popis produktu

Kód:	03422
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Fixační čepy s kuličkou a s rukojetí ve tvaru T samojistící | 03422
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list 03422 Fixační čepy s kuličkou a s rukojetí ve tvaru T samojistící

Varianty
Technické parametry

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	B	D	d1	d2	D3	L	L1	L2	L3	Montážní otvor H11	Smyková síla dvoustřižná max.kN
03422-204605010	461,40 Kč	558,29 Kč		.step	17,6mm	46	5mm	5,5mm	13,2	10	5,9	25	19,4	5	15
03422-204605015	461,40 Kč	558,29 Kč		.step	17,6mm	46	5mm	5,5mm	13,2	15	5,9	25	19,4	5	15
03422-204605020	461,40 Kč	558,29 Kč		.step	17,6mm	46	5mm	5,5mm	13,2	20	5,9	25	19,4	5	15
03422-204605025	461,40 Kč	558,29 Kč		.step	17,6mm	46	5mm	5,5mm	13,2	25	5,9	25	19,4	5	15
03422-204605030	492,80 Kč	596,29 Kč		.step	17,6mm	46	5mm	5,5mm	13,2	30	5,9	25	19,4	5	15
03422-204606010	465,20 Kč	562,89 Kč		.step	17,6mm	46	6mm	6,85mm	13,2	10	6,8	25	19,4	6	22
03422-204606015	465,20 Kč	562,89 Kč		.step	17,6mm	46	6mm	6,85mm	13,2	15	6,8	25	19,4	6	22
03422-204606020	465,20 Kč	562,89 Kč		.step	17,6mm	46	6mm	6,85mm	13,2	20	6,8	25	19,4	6	22
03422-204606025	465,20 Kč	562,89 Kč		.step	17,6mm	46	6mm	6,85mm	13,2	25	6,8	25	19,4	6	22
03422-204606030	492,80 Kč	596,29 Kč		.step	17,6mm	46	6mm	6,85mm	13,2	30	6,8	25	19,4	6	22
03422-204606035	492,80 Kč	596,29 Kč		.step	17,6mm	46	6mm	6,85mm	13,2	35	6,8	25	19,4	6	22
03422-204606040	492,80 Kč	596,29 Kč		.step	17,6mm	46	6mm	6,85mm	13,2	40	6,8	25	19,4	6	22
03422-204606045	492,80 Kč	596,29 Kč		.step	17,6mm	46	6mm	6,85mm	13,2	45	6,8	25	19,4	6	22
03422-204606050	492,80 Kč	596,29 Kč		.step	17,6mm	46	6mm	6,85mm	13,2	50	6,8	25	19,4	6	22
03422-206308020	504,80 Kč	610,81 Kč		.step	23mm	62,9	8mm	9,5mm	17,3	20	7,8	33	24,4	8	38
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	B	D	d1	d2	D3	L	L1	L2	L3	Montážní otvor H11	Smyková síla dvoustřižná max.kN
03422-206308025	504,80 Kč	610,81 Kč		.step	23mm	62,9	8mm	9,5mm	17,3	25	7,8	33	24,4	8	38
03422-206308030	540,00 Kč	653,40 Kč		.step	23mm	62,9	8mm	9,5mm	17,3	30	7,8	33	24,4	8	38
03422-206308035	540,00 Kč	653,40 Kč		.step	23mm	62,9	8mm	9,5mm	17,3	35	7,8	33	24,4	8	38
03422-206308040	540,00 Kč	653,40 Kč		.step	23mm	62,9	8mm	9,5mm	17,3	40	7,8	33	24,4	8	38
03422-206308045	540,00 Kč	653,40 Kč		.step	23mm	62,9	8mm	9,5mm	17,3	45	7,8	33	24,4	8	38
03422-206308050	540,00 Kč	653,40 Kč		.step	23mm	62,9	8mm	9,5mm	17,3	50	7,8	33	24,4	8	38
03422-206310020	751,20 Kč	908,95 Kč		.step	23mm	62,9	10mm	12mm	17,3	20	8,9	33	24,4	10	60
03422-206310025	751,20 Kč	908,95 Kč		.step	23mm	62,9	10mm	12mm	17,3	25	8,9	33	24,4	10	60
03422-206310030	786,70 Kč	951,91 Kč		.step	23mm	62,9	10mm	12mm	17,3	30	8,9	33	24,4	10	60
03422-206310035	786,70 Kč	951,91 Kč		.step	23mm	62,9	10mm	12mm	17,3	35	8,9	33	24,4	10	60
03422-206310040	786,70 Kč	951,91 Kč		.step	23mm	62,9	10mm	12mm	17,3	40	8,9	33	24,4	10	60
03422-206310045	786,70 Kč	951,91 Kč		.step	23mm	62,9	10mm	12mm	17,3	45	8,9	33	24,4	10	60
03422-206310050	786,70 Kč	951,91 Kč		.step	23mm	62,9	10mm	12mm	17,3	50	8,9	33	24,4	10	60
03422-206310060	821,40 Kč	993,89 Kč		.step	23mm	62,9	10mm	12mm	17,3	60	8,9	33	24,4	10	60
03422-208212025	762,90 Kč	923,11 Kč		.step	33mm	81,8	12mm	14,5mm	26,3	25	9,9	39,5	28,8	12	86
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	B	D	d1	d2	D3	L	L1	L2	L3	Montážní otvor H11	Smyková síla dvoustřižná max.kN
03422-208212030	806,90 Kč	976,35 Kč		.step	33mm	81,8	12mm	14,5mm	26,3	30	9,9	39,5	28,8	12	86
03422-208212035	806,90 Kč	976,35 Kč		.step	33mm	81,8	12mm	14,5mm	26,3	35	9,9	39,5	28,8	12	86
03422-208212040	806,90 Kč	976,35 Kč		.step	33mm	81,8	12mm	14,5mm	26,3	40	9,9	39,5	28,8	12	86
03422-208212045	806,90 Kč	976,35 Kč		.step	33mm	81,8	12mm	14,5mm	26,3	45	9,9	39,5	28,8	12	86
03422-208212050	806,90 Kč	976,35 Kč		.step	33mm	81,8	12mm	14,5mm	26,3	50	9,9	39,5	28,8	12	86
03422-208212060	840,80 Kč	1 017,37 Kč		.step	33mm	81,8	12mm	14,5mm	26,3	60	9,9	39,5	28,8	12	86
03422-208212070	840,80 Kč	1 017,37 Kč		.step	33mm	81,8	12mm	14,5mm	26,3	70	9,9	39,5	28,8	12	86
03422-208212080	876,30 Kč	1 060,32 Kč		.step	33mm	81,8	12mm	14,5mm	26,3	80	9,9	39,5	28,8	12	86
03422-208216030	1 208,70 Kč	1 462,53 Kč		.step	33mm	81,8	16mm	19mm	26,3	30	13,1	39,5	28,8	16	153
03422-208216035	1 208,70 Kč	1 462,53 Kč		.step	33mm	81,8	16mm	19mm	26,3	35	13,1	39,5	28,8	16	153
03422-208216040	1 208,70 Kč	1 462,53 Kč		.step	33mm	81,8	16mm	19mm	26,3	40	13,1	39,5	28,8	16	153
03422-208216045	1 208,70 Kč	1 462,53 Kč		.step	33mm	81,8	16mm	19mm	26,3	45	13,1	39,5	28,8	16	153
03422-208216050	1 208,70 Kč	1 462,53 Kč		.step	33mm	81,8	16mm	19mm	26,3	50	13,1	39,5	28,8	16	153
03422-208216060	1 244,20 Kč	1 505,48 Kč		.step	33mm	81,8	16mm	19mm	26,3	60	13,1	39,5	28,8	16	153
03422-208216070	1 244,20 Kč	1 505,48 Kč		.step	33mm	81,8	16mm	19mm	26,3	70	13,1	39,5	28,8	16	153
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	B	D	d1	d2	D3	L	L1	L2	L3	Montážní otvor H11	Smyková síla dvoustřižná max.kN
03422-208216080	1 271,50 Kč	1 538,52 Kč		.step	33mm	81,8	16mm	19mm	26,3	80	13,1	39,5	28,8	16	153
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

Materiál	Úchyt ze zinkového tlakového odlitku. Ocelové části z nerezové oceli 1.4305.
Provedení	Úchyt, černý. Ocelové části bez povrchové úpravy.
Příslušenství	Pojistný spirálový kabel 03199–10200 Přídržné lanko s očkem 03199-… Závěsný kroužek 03199–15/19/23 Upínací pouzdra pro zástrčný čep s kuličkou 03197…
Upozornění	Fixační čepy s kuličkou slouží k rychlému a jednoduchému fixování a spojování dílů a obrobků. Stisknutím pojistky je možné obě kuličky uvolnit a puštěním opětovně povystrčit, čímž dojde k upevnění požadované části. Dle potřeby lze fixační a spojovací čepy s kuličkou vybavit úchytným lankem. Smyková síla, dvoustřižná (F) = S · τ aB max.
