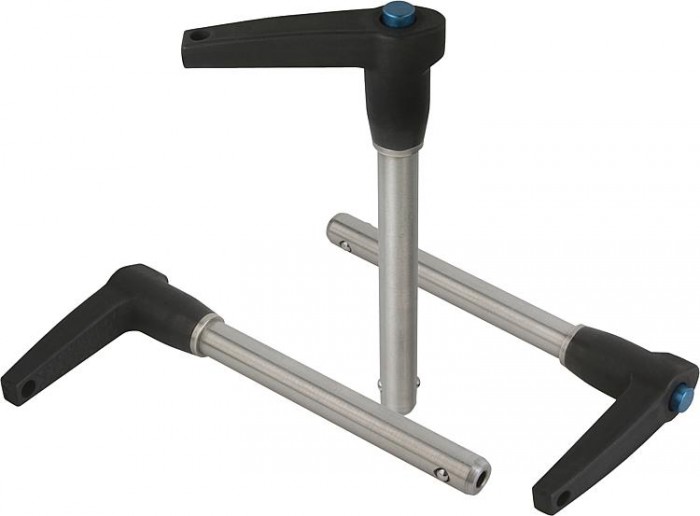

Fixační čepy s kuličkou a s rukojetí ve tvaru L samojistící

Popis produktu

Kód:	03196
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Fixační čepy s kuličkou a s rukojetí ve tvaru L samojistící | 03196
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Přehrát video

Datový list 03196 Fixační čepy s kuličkou a s rukojetí ve tvaru L samojistící

Materiál	Čep z nerezové oceli 1.4542. Držadlo tlakově litý hliníkový odlitek EN-AC 46000. Pojistka hliník EN-AW 2024 T4. Kuličky z nerezové oceli 1.4125. Tlačná pružina z nerezové oceli.
Provedení	Čep kalený min. 40 HRC a pasivovaný. Držadlo černé, eloxované. Pojistka modrá, eloxovaná. Kuličky kalené 58 +4 HRC a pasivované. Tlačná pružina pasivovaná.

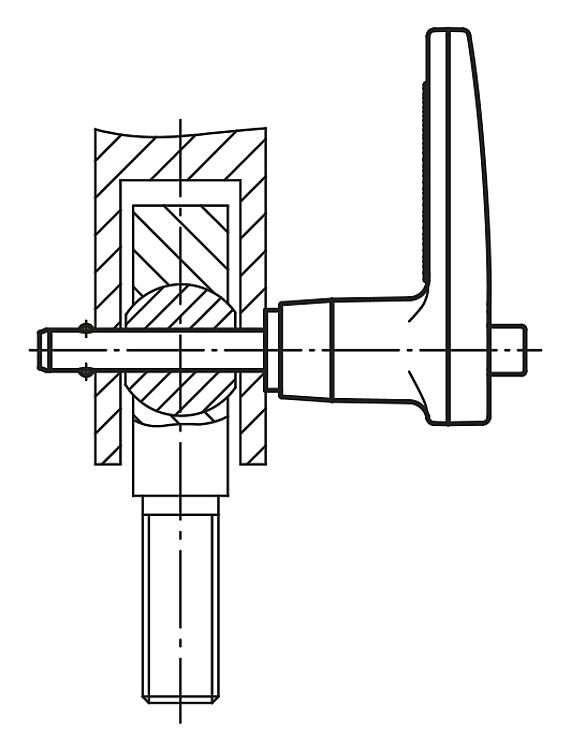

Upozornění	Fixační čepy s kuličkou slouží k rychlému a jednoduchému fixování a spojování dílů a obrobků. Stlačením pojistky je možné obě kuličky uvolnit a puštěním opětovně povystrčit, čímž dojde k upevnění požadované části. Dle potřeby lze fixační a spojovací čepy s kuličkou vybavit úchytným lankem. Čep z vysoce pevné, kalené nerezové oceli umožňuje extrémní zatížení při optimální ochraně proti opotřebení. Smyková síla, dvoustřižná (F) = S · τ aB max.
Příslušenství	Pojistný spirálový kabel 03199–10200 Přídržné lanko s očkem 03199-… Závěsný kroužek 03199–15/19/23 Upínací pouzdra pro zástrčný čep s kuličkou 03197…

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	B	d1	d2	D3	D4	L	L1	L2	L3	L5	Montážní otvor H11	Smyková síla dvoustřižná max.kN
03196-14405010	678,20 Kč	820,62 Kč		CAD	46,7mm	5mm	5,54mm	11,9	5,8	10	6	30,7	19,3	16	5	24,4
03196-14405015	678,20 Kč	820,62 Kč		CAD	46,7mm	5mm	5,54mm	11,9	5,8	15	6	30,7	19,3	21	5	24,4
03196-14405020	678,20 Kč	820,62 Kč		CAD	46,7mm	5mm	5,54mm	11,9	5,8	20	6	30,7	19,3	26	5	24,4
03196-14405025	678,20 Kč	820,62 Kč		CAD	46,7mm	5mm	5,54mm	11,9	5,8	25	6	30,7	19,3	31	5	24,4
03196-14405030	693,50 Kč	839,14 Kč		CAD	46,7mm	5mm	5,54mm	11,9	5,8	30	6	30,7	19,3	36	5	24,4
03196-14405035	693,50 Kč	839,14 Kč		CAD	46,7mm	5mm	5,54mm	11,9	5,8	35	6	30,7	19,3	41	5	24,4
03196-14405040	693,50 Kč	839,14 Kč		CAD	46,7mm	5mm	5,54mm	11,9	5,8	40	6	30,7	19,3	46	5	24,4
03196-14405050	700,40 Kč	847,48 Kč		CAD	46,7mm	5mm	5,54mm	11,9	5,8	50	6	30,7	19,3	56	5	24,4
03196-14405060	784,20 Kč	948,88 Kč		CAD	46,7mm	5mm	5,54mm	11,9	5,8	60	6	30,7	19,3	66	5	24,4
03196-14405070	784,20 Kč	948,88 Kč		CAD	46,7mm	5mm	5,54mm	11,9	5,8	70	6	30,7	19,3	76	5	24,4
03196-14406010	622,80 Kč	753,59 Kč		CAD	46,7mm	6mm	6,99mm	11,9	5,8	10	7	30,7	19,3	17	6	35,64
03196-14406015	622,80 Kč	753,59 Kč		CAD	46,7mm	6mm	6,99mm	11,9	5,8	15	7	30,7	19,3	22	6	35,64
03196-14406020	674,70 Kč	816,39 Kč		CAD	46,7mm	6mm	6,99mm	11,9	5,8	20	7	30,7	19,3	27	6	35,64
03196-14406025	674,70 Kč	816,39 Kč		CAD	46,7mm	6mm	6,99mm	11,9	5,8	25	7	30,7	19,3	32	6	35,64
03196-14406030	718,40 Kč	869,26 Kč		CAD	46,7mm	6mm	6,99mm	11,9	5,8	30	7	30,7	19,3	37	6	35,64
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	B	d1	d2	D3	D4	L	L1	L2	L3	L5	Montážní otvor H11	Smyková síla dvoustřižná max.kN
03196-14406035	718,40 Kč	869,26 Kč		CAD	46,7mm	6mm	6,99mm	11,9	5,8	35	7	30,7	19,3	42	6	35,64
03196-14406040	718,40 Kč	869,26 Kč		CAD	46,7mm	6mm	6,99mm	11,9	5,8	40	7	30,7	19,3	47	6	35,64
03196-14406050	760,70 Kč	920,45 Kč		CAD	46,7mm	6mm	6,99mm	11,9	5,8	50	7	30,7	19,3	57	6	35,64
03196-14406060	792,20 Kč	958,56 Kč		CAD	46,7mm	6mm	6,99mm	11,9	5,8	60	7	30,7	19,3	67	6	35,64
03196-14406070	792,20 Kč	958,56 Kč		CAD	46,7mm	6mm	6,99mm	11,9	5,8	70	7	30,7	19,3	77	6	35,64
03196-14406080	792,20 Kč	958,56 Kč		CAD	46,7mm	6mm	6,99mm	11,9	5,8	80	7	30,7	19,3	87	6	35,64
03196-14408010	724,40 Kč	876,52 Kč		CAD	46,7mm	8mm	9,42mm	11,9	5,8	10	8	30,7	19,3	18	8	63,8
03196-14408015	724,40 Kč	876,52 Kč		CAD	46,7mm	8mm	9,42mm	11,9	5,8	15	8	30,7	19,3	23	8	63,8
03196-14408020	724,40 Kč	876,52 Kč		CAD	46,7mm	8mm	9,42mm	11,9	5,8	20	8	30,7	19,3	28	8	63,8
03196-14408025	724,40 Kč	876,52 Kč		CAD	46,7mm	8mm	9,42mm	11,9	5,8	25	8	30,7	19,3	33	8	63,8
03196-14408030	784,20 Kč	948,88 Kč		CAD	46,7mm	8mm	9,42mm	11,9	5,8	30	8	30,7	19,3	38	8	63,8
03196-14408035	784,20 Kč	948,88 Kč		CAD	46,7mm	8mm	9,42mm	11,9	5,8	35	8	30,7	19,3	43	8	63,8
03196-14408040	843,20 Kč	1 020,27 Kč		CAD	46,7mm	8mm	9,42mm	11,9	5,8	40	8	30,7	19,3	48	8	63,8
03196-14408050	843,20 Kč	1 020,27 Kč		CAD	46,7mm	8mm	9,42mm	11,9	5,8	50	8	30,7	19,3	58	8	63,8
03196-14408060	903,90 Kč	1 093,72 Kč		CAD	46,7mm	8mm	9,42mm	11,9	5,8	60	8	30,7	19,3	68	8	63,8
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	B	d1	d2	D3	D4	L	L1	L2	L3	L5	Montážní otvor H11	Smyková síla dvoustřižná max.kN
03196-14408070	903,90 Kč	1 093,72 Kč		CAD	46,7mm	8mm	9,42mm	11,9	5,8	70	8	30,7	19,3	78	8	63,8
03196-14408080	903,90 Kč	1 093,72 Kč		CAD	46,7mm	8mm	9,42mm	11,9	5,8	80	8	30,7	19,3	88	8	63,8
03196-15110015	765,90 Kč	926,74 Kč		CAD	54,1mm	10mm	11,86mm	14,2	7,4	15	9	34,8	22,1	24	10	100,1
03196-15110020	765,90 Kč	926,74 Kč		CAD	54,1mm	10mm	11,86mm	14,2	7,4	20	9	34,8	22,1	29	10	100,1
03196-15110025	765,90 Kč	926,74 Kč		CAD	54,1mm	10mm	11,86mm	14,2	7,4	25	9	34,8	22,1	34	10	100,1
03196-15110030	866,50 Kč	1 048,47 Kč		CAD	54,1mm	10mm	11,86mm	14,2	7,4	30	9	34,8	22,1	39	10	100,1
03196-15110035	866,50 Kč	1 048,47 Kč		CAD	54,1mm	10mm	11,86mm	14,2	7,4	35	9	34,8	22,1	44	10	100,1
03196-15110040	866,50 Kč	1 048,47 Kč		CAD	54,1mm	10mm	11,86mm	14,2	7,4	40	9	34,8	22,1	49	10	100,1
03196-15110050	866,50 Kč	1 048,47 Kč		CAD	54,1mm	10mm	11,86mm	14,2	7,4	50	9	34,8	22,1	59	10	100,1
03196-15110060	1 025,70 Kč	1 241,10 Kč		CAD	54,1mm	10mm	11,86mm	14,2	7,4	60	9	34,8	22,1	69	10	100,1
03196-15110070	1 025,70 Kč	1 241,10 Kč		CAD	54,1mm	10mm	11,86mm	14,2	7,4	70	9	34,8	22,1	79	10	100,1
03196-15110080	1 025,70 Kč	1 241,10 Kč		CAD	54,1mm	10mm	11,86mm	14,2	7,4	80	9	34,8	22,1	89	10	100,1
03196-15110090	1 068,60 Kč	1 293,01 Kč		CAD	54,1mm	10mm	11,86mm	14,2	7,4	90	9	34,8	22,1	99	10	100,1
03196-15110100	1 068,60 Kč	1 293,01 Kč		CAD	54,1mm	10mm	11,86mm	14,2	7,4	100	9	34,8	22,1	109	10	100,1
03196-15712020	1 032,50 Kč	1 249,33 Kč		CAD	60,2mm	12mm	14,45mm	18,3	10,7	20	10	40,6	25,4	30	12	144,06
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	B	d1	d2	D3	D4	L	L1	L2	L3	L5	Montážní otvor H11	Smyková síla dvoustřižná max.kN
03196-15712025	1 032,50 Kč	1 249,33 Kč		CAD	60,2mm	12mm	14,45mm	18,3	10,7	25	10	40,6	25,4	35	12	144,06
03196-15712030	1 133,10 Kč	1 371,05 Kč		CAD	60,2mm	12mm	14,45mm	18,3	10,7	30	10	40,6	25,4	40	12	144,06
03196-15712035	1 133,10 Kč	1 371,05 Kč		CAD	60,2mm	12mm	14,45mm	18,3	10,7	35	10	40,6	25,4	45	12	144,06
03196-15712040	1 133,10 Kč	1 371,05 Kč		CAD	60,2mm	12mm	14,45mm	18,3	10,7	40	10	40,6	25,4	50	12	144,06
03196-15712050	1 324,80 Kč	1 603,01 Kč		CAD	60,2mm	12mm	14,45mm	18,3	10,7	50	10	40,6	25,4	60	12	144,06
03196-15712060	1 324,80 Kč	1 603,01 Kč		CAD	60,2mm	12mm	14,45mm	18,3	10,7	60	10	40,6	25,4	70	12	144,06
03196-15712070	1 324,80 Kč	1 603,01 Kč		CAD	60,2mm	12mm	14,45mm	18,3	10,7	70	10	40,6	25,4	80	12	144,06
03196-15712080	1 324,80 Kč	1 603,01 Kč		CAD	60,2mm	12mm	14,45mm	18,3	10,7	80	10	40,6	25,4	90	12	144,06
03196-15712090	1 563,50 Kč	1 891,84 Kč		CAD	60,2mm	12mm	14,45mm	18,3	10,7	90	10	40,6	25,4	100	12	144,06
03196-15712100	1 563,50 Kč	1 891,84 Kč		CAD	60,2mm	12mm	14,45mm	18,3	10,7	100	10	40,6	25,4	110	12	144,06
03196-16816025	1 513,30 Kč	1 831,09 Kč		CAD	68,3mm	16mm	19mm	23,9	13,7	25	14	45	28,2	39	16	257,18
03196-16816030	1 731,80 Kč	2 095,48 Kč		CAD	68,3mm	16mm	19mm	23,9	13,7	30	14	45	28,2	44	16	257,18
03196-16816035	1 731,80 Kč	2 095,48 Kč		CAD	68,3mm	16mm	19mm	23,9	13,7	35	14	45	28,2	49	16	257,18
03196-16816040	1 731,80 Kč	2 095,48 Kč		CAD	68,3mm	16mm	19mm	23,9	13,7	40	14	45	28,2	54	16	257,18
03196-16816050	1 731,80 Kč	2 095,48 Kč		CAD	68,3mm	16mm	19mm	23,9	13,7	50	14	45	28,2	64	16	257,18
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
