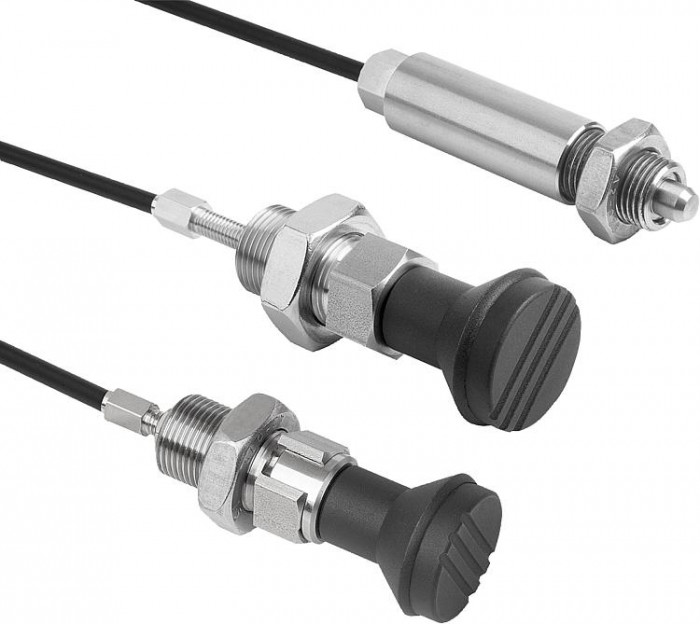

Aretační čepy z nerezové oceli s dálkovým ovládáním

Name: Aretační čepy z nerezové oceli s dálkovým ovládáním
Brand: norelem
SKU: 03096-10
Availability: InStock

Novinka

Popis produktu

Kód:	03096-10
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Aretační čepy z nerezové oceli s dálkovým ovládáním | 03096-10
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list 03096–10 Aretační čepy z nerezové oceli s dálkovým ovládáním

Varianty
Technické parametry

Popis výrobku	Aretační čepy se užívají tam, kde je třeba zabránit změně aretačního nastavení působením příčných sil. Příkladem je aretace délková a výšková a také aretace polohy při konstrukci strojů, v nábytkářství a při výrobě speciálních vozidel. Aretační čepy s dálkovým ovládáním nacházejí uplatnění tehdy, je-li v nepřístupných montážních prostorách ztížená obsluha nebo je z ergonomických a bezpečnostních hledisek požadováno dálkové ovládání. Spojení mezi aretačními čepy a stranou obsluhy zajišťuje bowdenové lanko. Kombinace aretačních čepů a ovládacího prvku tvoří kompletní systém, který lze používat mnohostranně. Má-li být vysunutí trvalé a má-li se zabránit zpětnému zaskočení aretačního kolíku, použije se ovládací prvek tvaru D se západkovou funkcí. Alternativně k ovládacímu prvku slouží přiložená šroubová přípojka (Ø 5 × 7 mm) k zapojení specifického ovládacího prvku do systému. Na výběr jsou různé délkové varianty bowdenového lanka. Pro zajištění přesnosti lícování při daném použití lze bowdenové lanko při montáži příslušným způsobem zkrátit. Ochrany proti korozi se dosahuje vhodnou volbou materiálu a povrchové úpravy. Drátěné lanko nebo plášť bowdenového lanka lze v případě potřeby snadno vyměnit.
Materiál	Aretační čep: Závitové pouzdro nerezová ocel 1.4305. Aretační kolík nerezová ocel 1.4034. Ovládací prvek nerezová ocel 1.4305. Úchytka hřibovitého tvaru termoplast. Drátěné lano z nerezové oceli 1.4401. Tažné pouzdro z ocelového drátu s plastovým povlakem uvnitř a zvenku. Koncová pouzdra, stavěcí šrouby a šroubové přípojky z mosazi.
Provedení	Aretační kolík, broušený a bez povrchové úpravy. Plášť bowdenu černý. Úchytka hřibovitého tvaru z termoplastu tmavošedá. Plastové víčko z termoplastu v barvě černé, šedé, červené nebo žluté.
Pokyny k objednání	Aretační čepy s dálkovým ovládáním a ovládací prvek je nutné objednat samostatně.
Upozornění	Při montáži bowdenových lanek je třeba dbát na tyto body: Délka volného konce lanka se v důsledku úhlu instalace, poloměru ohybu a zatížení může měnit. Proto je nutné délku opěrného ložiska (plášť bowdenu) po instalaci bowdenového lanka pomocí přiloženého seřizovacího šroubu upravit. Současně se pomocí seřizovacího šroubu nastaví předpětí bowdenového systému. Při instalaci je zejména třeba dbát na to, aby byl dodržen minimální poloměr ohybu, v tomto případě R = 65 mm. Příliš malý poloměr může vést ke zvýšenému opotřebení a většímu tření. Ke krátkodobému nedodržení minimálního poloměru ohybu při montáži by rovněž nemělo docházet, protože by se mohl poškodit plášť bowdenu. Plášť je kromě toho navržen pouze pro zachycení tlakových sil. Při příliš silném tahu se protahuje a tím trvale poškozuje uvnitř uložená spirála.
Na vyžádání	Nestandardní provedení.
Příslušenství	Šestihranné matice 07212. Přídržné prvky 03099. Distanční kroužky 03089. Polohovací pouzdra 03099–50. Ovládací prvek 03096–10–12420.
Rozsah dodávky	Aretační čepy s dálkovým ovládáním: Aretační čepy s předmontovaným lankem, pláštěm, koncovkou, seřizovacím šroubem M6 × 34 mm a šroubovou spojkou Ø 5 × 7 mm. Ovládací prvek: Ovládací prvek s plastovým víčkem.
Odkaz na výkres	Aretační čep Plášť bowdenu Bowdenové lanko Seřizovací šroub Ovládací prvek Šroubové přípojky Víčko Provedení B: bez aretační drážky, s protimaticí Provedení D: s aretační drážkou, s protimaticí
