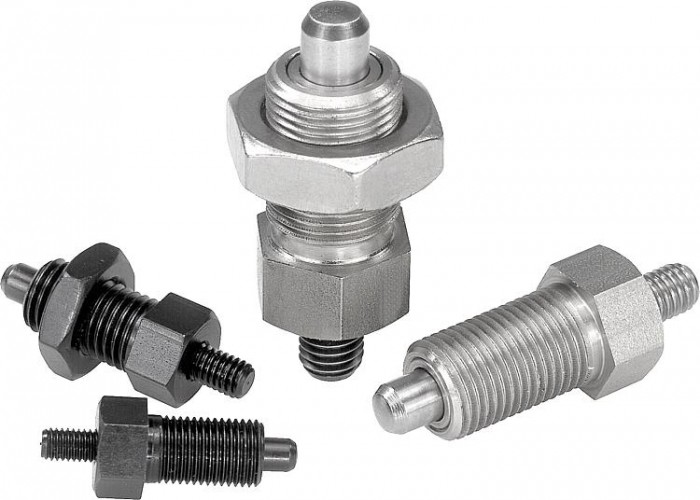

Aretační čepy

Popis produktu

Kód:	03092
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Aretační čepy | 03092
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list 03092 Aretační čepy

Varianty
Technické parametry

Materiál	Ocelové provedení: Aaretační kolík kalený: Třída pevnosti 5.8. Nerezové provedení: Aretační kolík kalený: Závitové pouzdro 1.4305. Aretační kolík 1.4034. Aretační kolík nekalený: Závitové pouzdro 1.4305. Aretační kolík 1.4305.
Na vyžádání	Nestandardní provedení.
Provedení	Ocelové provedení: Aretační kolík kalený, broušený a brynýrovaný. Nerezové provedení: Aretační kolík kalený, broušený a bez povrchové úpravy. Aretační kolík nekalený, broušený a bez povrchové úpravy.
Příslušenství	Distanční kroužky 03089
Upozornění	Aretační čepy se užívají tam, kde je třeba zabránit změně aretačního nastavení příčnými silami. Teprve po vysunutí aretačního čepu je možné nastavit jinou aretační polohu. Na vyčnívající závitový kolík je možné upevnit nestandardní úchytky. Kromě toho závitový kolík umožňuje ovládání aretačního čepu, např. automaticky (programově řízené) pomocí pneumatického válce nebo dálkovým ovládáním pomocí lanka vedeného v bovdenu.

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Objednat	Materiál	Provedení	D	D1	D2	L	L1	L2	L3	L4	H	SW1	F x 30°	SW2	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	CAD
03092-1004	190,10 Kč		ocel tvrzeno	E	4	M8×1	M3	32	15	6	7	13	4mm	10	1		6	12	CAD
03092-1105	180,80 Kč		ocel tvrzeno	E	5	M10×1	M4	37	17	7	8	15	5mm	13	1,3		5	12	CAD
03092-1206	201,00 Kč		ocel tvrzeno	E	6	M12×1,5	M6	42	20	8	8	17	6mm	14	1,8		6	14	CAD
03092-1308	259,80 Kč		ocel tvrzeno	E	8	M16×1,5	M8	56	26	10	12	23	8mm	19	2,3		15	35	CAD
03092-1410	372,30 Kč		ocel tvrzeno	E	10	M20×1,5	M8	62	28	12	12	25	10mm	22	2,8		15	34	CAD
03092-1412	409,20 Kč		ocel tvrzeno	E	12	M20×1,5	M8	66	28	14	12	25	12mm	22	2,8		15	39	CAD
03092-1516	581,50 Kč		ocel tvrzeno	E	16	M24×2	M10	80	32	18	14	28	16mm	27	3,2		20	46	CAD
03092-1903	199,70 Kč		ocel tvrzeno	E	3	M6×0,75	M2	24	12	5	3,5	10	3,5mm	8	0,8		4,5	10	CAD
03092-2004	192,80 Kč		ocel tvrzeno	F	4	M8×1	M3	32	15	6	7	13	4mm	10	1	13	6	12	CAD
03092-2105	184,40 Kč		ocel tvrzeno	F	5	M10×1	M4	37	17	7	8	15	5mm	13	1,3	17	5	12	CAD
03092-2206	204,60 Kč		ocel tvrzeno	F	6	M12×1,5	M6	42	20	8	8	17	6mm	14	1,8	19	6	14	CAD
03092-2308	268,20 Kč		ocel tvrzeno	F	8	M16×1,5	M8	56	26	10	12	23	8mm	19	2,3	24	15	35	CAD
03092-2410	375,30 Kč		ocel tvrzeno	F	10	M20×1,5	M8	62	28	12	12	25	10mm	22	2,8	30	15	34	CAD
03092-2412	412,70 Kč		ocel tvrzeno	F	12	M20×1,5	M8	66	28	14	12	25	12mm	22	2,8	30	15	39	CAD
03092-2516	586,50 Kč		ocel tvrzeno	F	16	M24×2	M10	80	32	18	14	28	16mm	27	3,2	36	20	46	CAD
Objednací kód	Základní cena bez DPH	Objednat	Materiál	Provedení	D	D1	D2	L	L1	L2	L3	L4	H	SW1	F x 30°	SW2	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	CAD
03092-2903	202,70 Kč		ocel tvrzeno	F	3	M6×0,75	M2	24	12	5	3,5	10	3,5mm	8	0,8	10	4,5	10	CAD
03092-01004	315,20 Kč		nerezová ocel tvrzeno	E	4	M8×1	M3	32	15	6	7	13	4mm	10	1		6	12	CAD
03092-01105	300,50 Kč		nerezová ocel tvrzeno	E	5	M10×1	M4	37	17	7	8	15	5mm	13	1,3		5	12	CAD
03092-01206	354,00 Kč		nerezová ocel tvrzeno	E	6	M12×1,5	M6	42	20	8	8	17	6mm	14	1,8		6	14	CAD
03092-01308	472,80 Kč		nerezová ocel tvrzeno	E	8	M16×1,5	M8	56	26	10	12	23	8mm	19	2,3		15	35	CAD
03092-01410	745,70 Kč		nerezová ocel tvrzeno	E	10	M20×1,5	M8	62	28	12	12	25	10mm	22	2,8		15	34	CAD
03092-01412	820,60 Kč		nerezová ocel tvrzeno	E	12	M20×1,5	M8	66	28	14	12	25	12mm	22	2,8		15	39	CAD
03092-01516	1 242,60 Kč		nerezová ocel tvrzeno	E	16	M24×2	M10	80	32	18	14	28	16mm	27	3,2		20	46	CAD
03092-01903	331,60 Kč		nerezová ocel tvrzeno	E	3	M6×0,75	M2	24	12	5	3,5	10	3,5mm	8	0,8		4,5	10	CAD
03092-02004	337,10 Kč		nerezová ocel tvrzeno	F	4	M8×1	M3	32	15	6	7	13	4mm	10	1	13	6	12	CAD
03092-02105	321,20 Kč		nerezová ocel tvrzeno	F	5	M10×1	M4	37	17	7	8	15	5mm	13	1,3	17	5	12	CAD
03092-02206	379,10 Kč		nerezová ocel tvrzeno	F	6	M12×1,5	M6	42	8	8	17	6	14mm	19	6	1,8	14		CAD
03092-02308	508,60 Kč		nerezová ocel tvrzeno	F	8	M16×1,5	M8	56	26	10	12	23	8mm	19	2,3	24	15	35	CAD
03092-02410	763,50 Kč		nerezová ocel tvrzeno	F	10	M20×1,5	M8	62	28	12	12	25	10mm	22	2,8	30	15	34	CAD
03092-02412	840,50 Kč		nerezová ocel tvrzeno	F	12	M20×1,5	M8	66	28	14	12	25	12mm	22	2,8	30	15	39	CAD
Objednací kód	Základní cena bez DPH	Objednat	Materiál	Provedení	D	D1	D2	L	L1	L2	L3	L4	H	SW1	F x 30°	SW2	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	CAD
03092-02516	1 272,90 Kč		nerezová ocel tvrzeno	F	16	M24×2	M10	80	32	18	14	28	16mm	27	3,2	36	20	46	CAD
03092-02903	353,70 Kč		nerezová ocel tvrzeno	F	3	M6×0,75	M2	24	12	5	3,5	10	3,5mm	8	0,8	10	4,5	10	CAD
03092-11004	315,20 Kč		nerezová ocel netvrzeno	E	4	M8×1	M3	32	15	6	7	13	4mm	10	1		6	12	CAD
03092-11105	300,50 Kč		nerezová ocel netvrzeno	E	5	M10×1	M4	37	17	7	8	15	5mm	13	1,3		5	12	CAD
03092-11206	354,00 Kč		nerezová ocel netvrzeno	E	6	M12×1,5	M6	42	20	8	8	17	6mm	14	1,8		6	14	CAD
03092-11308	472,80 Kč		nerezová ocel netvrzeno	E	8	M16×1,5	M8	56	26	10	12	23	8mm	19	2,3		15	35	CAD
03092-11410	745,70 Kč		nerezová ocel netvrzeno	E	10	M20×1,5	M8	62	28	12	12	25	10mm	22	2,8		15	34	CAD
03092-11412	820,60 Kč		nerezová ocel netvrzeno	E	12	M20×1,5	M8	66	28	14	12	25	12mm	22	2,8		15	39	CAD
03092-11516	1 242,60 Kč		nerezová ocel netvrzeno	E	16	M24×2	M10	80	32	18	14	28	16mm	27	3,2		20	46	CAD
03092-11903	331,60 Kč		nerezová ocel netvrzeno	E	3	M6×0,75	M2	24	12	5	3,5	10	3,5mm	8	0,8		4,5	10	CAD
03092-12004	337,10 Kč		nerezová ocel netvrzeno	F	4	M8×1	M3	32	15	6	7	13	4mm	10	1	13	6	12	CAD
03092-12105	321,20 Kč		nerezová ocel netvrzeno	F	5	M10×1	M4	37	17	7	8	15	5mm	13	1,3	17	5	12	CAD
03092-12206	379,10 Kč		nerezová ocel netvrzeno	F	6	M12×1,5	M6	42	20	8	8	17	6mm	14	1,8	19	6	14	CAD
03092-12308	508,60 Kč		nerezová ocel netvrzeno	F	8	M16×1,5	M8	56	26	10	12	23	8mm	19	2,3	24	15	35	CAD
03092-12410	763,50 Kč		nerezová ocel netvrzeno	F	10	M20×1,5	M8	62	28	12	12	25	10mm	22	2,8	30	15	34	CAD
Objednací kód	Základní cena bez DPH	Objednat	Materiál	Provedení	D	D1	D2	L	L1	L2	L3	L4	H	SW1	F x 30°	SW2	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	CAD
03092-12412	840,50 Kč		nerezová ocel netvrzeno	F	12	M20×1,5	M8	66	28	14	12	25	12mm	22	2,8	30	15	39	CAD
03092-12516	1 272,90 Kč		nerezová ocel netvrzeno	F	16	M24×2	M10	80	32	18	14	28	16mm	27	3,2	36	20	46	CAD
03092-12903	353,70 Kč		nerezová ocel netvrzeno	F	3	M6×0,75	M2	24	12	5	3,5	10	3,5mm	8	0,8	10	4,5	10	CAD
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
