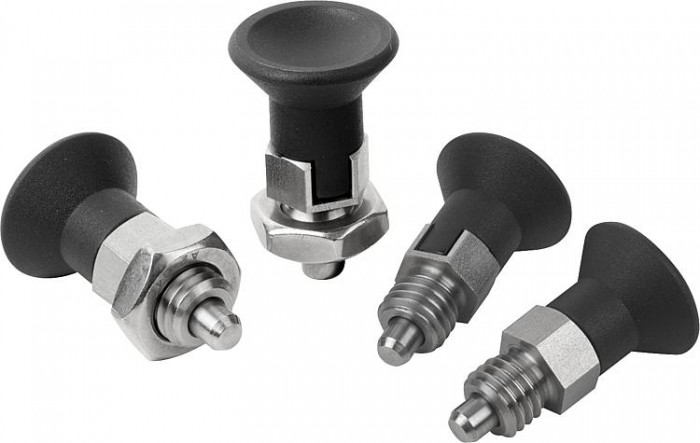

Aretační čepy ECO, krátké provedení

Popis produktu

Kód:	03090
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Aretační čepy ECO, krátké provedení | 03090
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list 03090 Aretační čepy ECO krátké provedení

Varianty
Technické parametry

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Materiál základního tělesa	D	D1	d2	L	L1	L2	H	SW1	F x 30°	SW2	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	Utahovací moment max. Nm
03090-01004080	107,60 Kč	130,20 Kč		.step	A	ocel	4	M8	18mm	29,5	6	6	4mm	10	1		3,5	9	2
03090-01105100	109,00 Kč	131,89 Kč		.step	A	ocel	5	M10	21mm	34,5	8	7	5mm	13	1,3		6	12	7
03090-01206120	127,00 Kč	153,67 Kč		.step	A	ocel	6	M12	25mm	41,7	10	8	6mm	14	1,8		6	12	15
03090-01308160	133,80 Kč	161,90 Kč		.step	A	ocel	8	M16	33mm	54	12	10	8mm	19	2,3		6	13	20
03090-01903060	106,80 Kč	129,23 Kč		.step	A	ocel	3	M6	14mm	25,5	6	5	3,5mm	8	0,8		3,5	8	2
03090-02004080	109,30 Kč	132,25 Kč		.step	B	ocel	4	M8	18mm	29,5	6	6	4mm	10	1	13	3,5	9	2
03090-02105100	111,40 Kč	134,79 Kč		.step	B	ocel	5	M10	21mm	34,5	8	7	5mm	13	1,3	17	6	12	7
03090-02206120	130,00 Kč	157,30 Kč		.step	B	ocel	6	M12	25mm	41,7	10	8	6mm	14	1,8	19	6	12	15
03090-02308160	135,20 Kč	163,59 Kč		.step	B	ocel	8	M16	33mm	54	12	10	8mm	19	2,3	24	6	13	20
03090-02903060	108,40 Kč	131,16 Kč		.step	B	ocel	3	M6	14mm	25,5	6	5	3,5mm	8	0,8	10	3,5	8	2
03090-03004080	111,20 Kč	134,55 Kč		.step	C	ocel	4	M8	18mm	29,5	6	6	4mm	10	1		3,5	9	2
03090-03105100	112,50 Kč	136,13 Kč		.step	C	ocel	5	M10	21mm	34,5	8	7	5mm	13	1,3		6	12	7
03090-03206120	131,10 Kč	158,63 Kč		.step	C	ocel	6	M12	25mm	41,7	10	8	6mm	14	1,8		6	12	15
03090-03308160	136,00 Kč	164,56 Kč		.step	C	ocel	8	M16	33mm	54	12	10	8mm	19	2,3		6	13	20
03090-03903060	109,30 Kč	132,25 Kč		.step	C	ocel	3	M6	14mm	25,5	6	5	3,5mm	8	0,8		3,5	8	2
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Materiál základního tělesa	D	D1	d2	L	L1	L2	H	SW1	F x 30°	SW2	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	Utahovací moment max. Nm
03090-04004080	114,20 Kč	138,18 Kč		.step	D	ocel	4	M8	18mm	29,5	6	6	4mm	10	1	13	3,5	9	2
03090-04105100	115,00 Kč	139,15 Kč		.step	D	ocel	5	M10	21mm	34,5	8	7	5mm	13	1,3	17	6	12	7
03090-04206120	135,20 Kč	163,59 Kč		.step	D	ocel	6	M12	25mm	41,7	10	8	6mm	14	1,8	19	6	12	15
03090-04308160	142,90 Kč	172,91 Kč		.step	D	ocel	8	M16	33mm	54	12	10	8mm	19	2,3	24	6	13	20
03090-04903060	113,10 Kč	136,85 Kč		.step	D	ocel	3	M6	14mm	25,5	6	5	3,5mm	8	0,8	10	3,5	8	2
03090-11004080	112,50 Kč	136,13 Kč		.step	A	nerezová ocel	4	M8	18mm	29,5	6	6	4mm	10	1		3,5	9	2
03090-11105100	131,10 Kč	158,63 Kč		.step	A	nerezová ocel	5	M10	21mm	34,5	8	7	5mm	13	1,3		6	12	7
03090-11206120	151,60 Kč	183,44 Kč		.step	A	nerezová ocel	6	M12	25mm	41,7	10	8	6mm	14	1,8		6	12	15
03090-11308160	194,50 Kč	235,35 Kč		.step	A	nerezová ocel	8	M16	33mm	54	12	10	8mm	19	2,3		6	13	20
03090-11903060	111,40 Kč	134,79 Kč		.step	A	nerezová ocel	3	M6	14mm	25,5	6	5	3,5mm	8	0,8		3,5	8	2
03090-12004080	113,40 Kč	137,21 Kč		.step	B	nerezová ocel	4	M8	18mm	29,5	6	6	4mm	10	1	13	3,5	9	2
03090-12105100	132,80 Kč	160,69 Kč		.step	B	nerezová ocel	5	M10	21mm	34,5	8	7	5mm	13	1,3	17	6	12	7
03090-12206120	152,70 Kč	184,77 Kč		.step	B	nerezová ocel	6	M12	25mm	41,7	10	8	6mm	14	1,8	19	6	12	15
03090-12308160	197,20 Kč	238,61 Kč		.step	B	nerezová ocel	8	M16	33mm	54	12	10	8mm	19	2,3	24	6	13	20
03090-12903060	112,80 Kč	136,49 Kč		.step	B	nerezová ocel	3	M6	14mm	25,5	6	5	3,5mm	8	0,8	10	3,5	8	2
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Materiál základního tělesa	D	D1	d2	L	L1	L2	H	SW1	F x 30°	SW2	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	Utahovací moment max. Nm
03090-13004080	113,90 Kč	137,82 Kč		.step	C	nerezová ocel	4	M8	18mm	29,5	6	6	4mm	10	1		3,5	9	2
03090-13105100	133,80 Kč	161,90 Kč		.step	C	nerezová ocel	5	M10	21mm	34,5	8	7	5mm	13	1,3		6	12	7
03090-13206120	154,60 Kč	187,07 Kč		.step	C	nerezová ocel	6	M12	25mm	41,7	10	8	6mm	14	1,8		6	12	15
03090-13308160	199,10 Kč	240,91 Kč		.step	C	nerezová ocel	8	M16	33mm	54	12	10	8mm	19	2,3		6	13	20
03090-13903060	114,20 Kč	138,18 Kč		.step	C	nerezová ocel	3	M6	14mm	25,5	6	5	3,5mm	8	0,8		3,5	8	2
03090-14004080	116,60 Kč	141,09 Kč		.step	D	nerezová ocel	4	M8	18mm	29,5	6	6	4mm	10	1	13	3,5	9	2
03090-14105100	138,20 Kč	167,22 Kč		.step	D	nerezová ocel	5	M10	21mm	34,5	8	7	5mm	13	1,3	17	6	12	7
03090-14206120	159,50 Kč	193,00 Kč		.step	D	nerezová ocel	6	M12	25mm	41,7	10	8	6mm	14	1,8	19	6	12	15
03090-14308160	205,40 Kč	248,53 Kč		.step	D	nerezová ocel	8	M16	33mm	54	12	10	8mm	19	2,3	24	6	13	20
03090-14903060	115,80 Kč	140,12 Kč		.step	D	nerezová ocel	3	M6	14mm	25,5	6	5	3,5mm	8	0,8	10	3,5	8	2
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

Materiál	Ocelové provedení: Aretační kolík nekalený. Závitové pouzdro 1.0718. Aretační kolík 1.4305. Nerezové provedení: Aretační kolík nekalený. Závitové pouzdro 1.4305. Aretační kolík 1.4305. Úchytka hřibovitého tvaru: tmavošedý termoplast.
Provedení	Ocelové provedení: Aretační kolík netvrzený. Závitové pouzdro, modře pasivované. Aretační kolík bez povrchové úpravy. Nerezové provedení: Aretační kolík, nekalený. Ocelové části bez povrchové úpravy.
Upozornění	Tento výrobek je levnou alternativou ke stávajícím aretačním čepům. Vhodný je pro použití, kde není požadována velká přesnost. Při montáži je třeba dbát na uvedený max. utahovací moment.
Na vyžádání	Nestandardní provedení.
