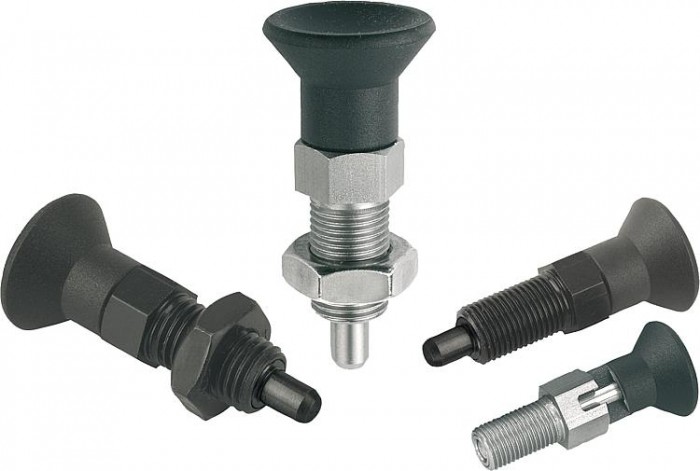

Aretační čepy s prodlouženým aretačním kolíkem

Popis produktu

Kód:	03089
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Aretační čepy s prodlouženým aretačním kolíkem | 03089
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list 03089 Aretační čepy s prodlouženým aretačním kolíkem

Varianty
Technické parametry

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Materiál základního tělesa	Zajišťovací kolík	D	D1	d2	L	L1	L2	L3	H	SW1	F x 30°	SW2	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N
03089-21004	187,10 Kč	226,39 Kč		CAD	A	ocel	kalená	4	M8×1	18mm	40,5	15	6	13	6mm	10	1		6	15
03089-21105	198,00 Kč	239,58 Kč		CAD	A	ocel	kalená	5	M10×1	21mm	46,5	17	7	15	8mm	13	1,3		5	16
03089-21206	218,30 Kč	264,14 Kč		CAD	A	ocel	kalená	6	M12×1,5	25mm	54,7	20	8	17	9mm	14	1,8		6	18
03089-21308	282,20 Kč	341,46 Kč		CAD	A	ocel	kalená	8	M16×1,5	33mm	72	26	10	23	12mm	19	2,3		15	45
03089-21410	286,50 Kč	346,67 Kč		CAD	A	ocel	kalená	10	M20×1,5	33mm	79	28	12	25	15mm	22	2,8		15	43
03089-21412	404,80 Kč	489,81 Kč		CAD	A	ocel	kalená	12	M20×1,5	33mm	84	28	14	25	18mm	22	2,8		15	51
03089-21516	536,50 Kč	649,17 Kč		CAD	A	ocel	kalená	16	M24×2	40mm	10	32	18	28	24mm	27	3,2		20	60
03089-21903	206,50 Kč	249,87 Kč		CAD	A	ocel	kalená	3	M6×0,75	14mm	33	12	5	10	5mm	8	0,8		4,5	12
03089-22004	189,00 Kč	228,69 Kč		CAD	B	ocel	kalená	4	M8×1	18mm	40,5	15	6	13	6mm	10	1	13	6	15
03089-22105	200,20 Kč	242,24 Kč		CAD	B	ocel	kalená	5	M10×1	21mm	46,5	17	7	15	8mm	13	1,3	17	5	16
03089-22206	222,90 Kč	269,71 Kč		CAD	B	ocel	kalená	6	M12×1,5	25mm	54,7	20	8	17	9mm	14	1,8	19	6	18
03089-22308	276,70 Kč	334,81 Kč		CAD	B	ocel	kalená	8	M16×1,5	33mm	72	26	10	23	12mm	19	2,3	24	15	45
03089-22410	289,30 Kč	350,05 Kč		CAD	B	ocel	kalená	10	M20×1,5	33mm	79	28	12	25	15mm	22	2,8	30	15	43
03089-22412	409,50 Kč	495,50 Kč		CAD	B	ocel	kalená	12	M20×1,5	33mm	84	28	14	25	18mm	22	2,8	30	15	51
03089-22516	543,60 Kč	657,76 Kč		CAD	B	ocel	kalená	16	M24×2	40mm	104	32	18	28	24mm	27	3,2	36	20	60
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Materiál základního tělesa	Zajišťovací kolík	D	D1	d2	L	L1	L2	L3	H	SW1	F x 30°	SW2	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N
03089-22903	209,00 Kč	252,89 Kč		CAD	B	ocel	kalená	3	M6×0,75	14mm	33	12	5	10	5mm	8	0,8	10	4,5	12
03089-23105	248,00 Kč	300,08 Kč		.step	C	ocel	kalená	5	M10×1	21mm	49,5	17	10	15	8mm	13	1,3		5	16
03089-23206	275,30 Kč	333,11 Kč		.step	C	ocel	kalená	6	M12×1,5	25mm	57,7	20	11	17	9mm	14	1,8		6	18
03089-23308	329,40 Kč	398,57 Kč		.step	C	ocel	kalená	8	M16×1,5	33mm	76	26	14	23	12mm	19	2,3		15	45
03089-24105	251,80 Kč	304,68 Kč		.step	D	ocel	kalená	5	M10×1	21mm	49,5	17	10	15	8mm	13	1,3	17	5	16
03089-24206	281,10 Kč	340,13 Kč		.step	D	ocel	kalená	6	M12×1,5	25mm	57,7	20	11	17	9mm	14	1,8	19	6	18
03089-24308	340,10 Kč	411,52 Kč		.step	D	ocel	kalená	8	M16×1,5	33mm	76	26	14	23	12mm	19	2,3	24	15	45
03089-201004	287,40 Kč	347,75 Kč		CAD	A	nerezová ocel	kalená	4	M8×1	18mm	40,5	15	6	13	8mm	10	1		6	15
03089-201105	321,50 Kč	389,02 Kč		CAD	A	nerezová ocel	kalená	5	M10×1	21mm	46,5	17	7	15	8mm	13	1,3		5	16
03089-201206	378,90 Kč	458,47 Kč		CAD	A	nerezová ocel	kalená	6	M12×1,5	25mm	54,7	20	8	17	9mm	14	1,8		6	18
03089-201308	504,00 Kč	609,84 Kč		CAD	A	nerezová ocel	kalená	8	M16×1,5	33mm	72	26	10	23	12mm	19	2,3		15	45
03089-201410	515,70 Kč	624,00 Kč		CAD	A	nerezová ocel	kalená	10	M20×1,5	33mm	79	28	12	25	15mm	22	2,8		15	43
03089-201412	756,40 Kč	915,24 Kč		CAD	A	nerezová ocel	kalená	12	M20×1,5	33mm	84	28	14	25	18mm	22	2,8		15	51
03089-201516	1 074,90 Kč	1 300,63 Kč		CAD	A	nerezová ocel	kalená	16	M24×2	40mm	104	32	18	28	24mm	27	3,2		20	60
03089-201903	337,10 Kč	407,89 Kč		CAD	A	nerezová ocel	kalená	3	M6×0,75	14mm	33	12	5	10	5mm	8	0,8		4,5	12
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Materiál základního tělesa	Zajišťovací kolík	D	D1	d2	L	L1	L2	L3	H	SW1	F x 30°	SW2	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N
03089-202004	306,50 Kč	370,87 Kč		CAD	B	nerezová ocel	kalená	4	M8×1	18mm	40,5	15	6	13	6mm	10	1	13	6	15
03089-202105	343,90 Kč	416,12 Kč		CAD	B	nerezová ocel	kalená	5	M10×1	21mm	46,5	17	7	15	8mm	13	1,3	17	5	16
03089-202206	403,50 Kč	488,24 Kč		CAD	B	nerezová ocel	kalená	6	M12×1,5	25mm	54,7	20	8	17	9mm	14	1,8	19	6	18
03089-202308	512,20 Kč	619,76 Kč		CAD	B	nerezová ocel	kalená	8	M16×1,5	33mm	72	26	10	23	12mm	19	2,3	24	15	45
03089-202410	534,60 Kč	646,87 Kč		CAD	B	nerezová ocel	kalená	10	M20×1,5	33mm	79	28	12	25	15mm	22	2,8	30	15	43
03089-202412	784,00 Kč	948,64 Kč		CAD	B	nerezová ocel	kalená	12	M20×1,5	33mm	84	28	14	25	18mm	22	2,8	30	15	51
03089-202516	1 112,80 Kč	1 346,49 Kč		CAD	B	nerezová ocel	kalená	16	M24×2	40mm	104	32	18	28	24mm	27	3,2	36	20	60
03089-202903	359,70 Kč	435,24 Kč		CAD	B	nerezová ocel	kalená	3	M6×0,75	14mm	33	12	5	10	5mm	8	0,8	10	4,5	12
03089-203105	361,10 Kč	436,93 Kč		.step	C	nerezová ocel	kalená	5	M10×1	21mm	49,5	17	10	15	8mm	13	1,3		5	16
03089-203206	427,50 Kč	517,28 Kč		.step	C	nerezová ocel	kalená	6	M12×1,5	25mm	57,7	20	11	17	9mm	14	1,8		6	18
03089-203308	579,40 Kč	701,07 Kč		.step	C	nerezová ocel	kalená	8	M16×1,5	33mm	76	26	14	23	12mm	19	2,3		15	45
03089-204105	382,70 Kč	463,07 Kč		.step	D	nerezová ocel	kalená	5	M10×1	21mm	49,5	17	10	15	8mm	13	1,3	17	5	16
03089-204206	450,40 Kč	544,98 Kč		.step	D	nerezová ocel	kalená	6	M12×1,5	25mm	57,7	20	11	17	9mm	14	1,8	19	6	18
03089-204308	614,30 Kč	743,30 Kč		.step	D	nerezová ocel	kalená	8	M16×1,5	33mm	76	26	14	23	12mm	19	2,3	24	15	45
03089-211004	287,40 Kč	347,75 Kč		CAD	A	nerezová ocel	netvrzeno	4	M8×1	18mm	40,5	15	6	13	6mm	10	1		6	15
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Materiál základního tělesa	Zajišťovací kolík	D	D1	d2	L	L1	L2	L3	H	SW1	F x 30°	SW2	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N
03089-211105	321,50 Kč	389,02 Kč		CAD	A	nerezová ocel	netvrzeno	5	M10×1	21mm	46,5	17	7	15	8mm	13	1,3		5	16
03089-211206	378,90 Kč	458,47 Kč		CAD	A	nerezová ocel	netvrzeno	6	M12×1,5	25mm	54,7	20	8	17	9mm	14	1,8		6	18
03089-211308	504,00 Kč	609,84 Kč		CAD	A	nerezová ocel	netvrzeno	8	M16×1,5	33mm	72	26	10	23	12mm	19	2,3		15	45
03089-211410	515,70 Kč	624,00 Kč		CAD	A	nerezová ocel	netvrzeno	10	M20×1,5	33mm	79	28	12	25	15mm	22	2,8		15	43
03089-211412	756,40 Kč	915,24 Kč		CAD	A	nerezová ocel	netvrzeno	12	M20×1,5	33mm	84	28	14	25	18mm	22	2,8		15	51
03089-211516	1 074,90 Kč	1 300,63 Kč		CAD	A	nerezová ocel	netvrzeno	16	M24×2	40mm	104	32	18	28	24mm	27	3,2		20	60
03089-211903	337,10 Kč	407,89 Kč		CAD	A	nerezová ocel	netvrzeno	3	M6×0,75	14mm	33	12	5	10	5mm	8	0,8		4,5	12
03089-212004	306,50 Kč	370,87 Kč		CAD	B	nerezová ocel	netvrzeno	4	M8×1	18mm	40,5	15	6	13	6mm	10	1	13	6	15
03089-212105	343,90 Kč	416,12 Kč		CAD	B	nerezová ocel	netvrzeno	5	M10×1	21mm	46,5	17	7	15	8mm	13	1,3	17	5	16
03089-212206	403,50 Kč	488,24 Kč		CAD	B	nerezová ocel	netvrzeno	6	M12×1,5	25mm	54,7	20	8	17	9mm	14	1,8	19	6	18
03089-212308	512,20 Kč	619,76 Kč		CAD	B	nerezová ocel	netvrzeno	8	M16×1,5	33mm	72	26	10	23	12mm	19	2,3	24	15	45
03089-212410	534,60 Kč	646,87 Kč		CAD	B	nerezová ocel	netvrzeno	10	M20×1,5	33mm	79	28	12	25	15mm	22	2,8	30	15	43
03089-212412	784,00 Kč	948,64 Kč		CAD	B	nerezová ocel	netvrzeno	12	M20×1,5	33mm	84	28	14	25	18mm	22	2,8	30	15	51
03089-212516	1 112,80 Kč	1 346,49 Kč		CAD	B	nerezová ocel	netvrzeno	16	M24×2	40mm	104	32	18	28	24mm	27	3,2	36	20	60
03089-212903	359,70 Kč	435,24 Kč		CAD	B	nerezová ocel	netvrzeno	3	M6×0,75	14mm	33	12	5	10	5mm	8	0,8	10	4,5	12
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

CADzavřít

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

Materiál	Ocelové provedení: Aretační kolík kalený: Třída pevnosti 5.8. Nerezové provedení: Aretační kolík kalený: Závitové pouzdro 1.4305. Aretační kolík 1.4034. Aretační kolík nekalený: Závitové pouzdro 1.4305. Aretační kolík 1.4305. Úchytka hřibovitého tvaru, tmavošedý termoplast.
Provedení	Ocelové provedení: Aretační kolík kalený, broušený a brynýrovaný. Nerezové provedení: Aretační kolík kalený, broušený a bez povrchové úpravy. Aretační kolík nekalený, broušený a bez povrchové úpravy.

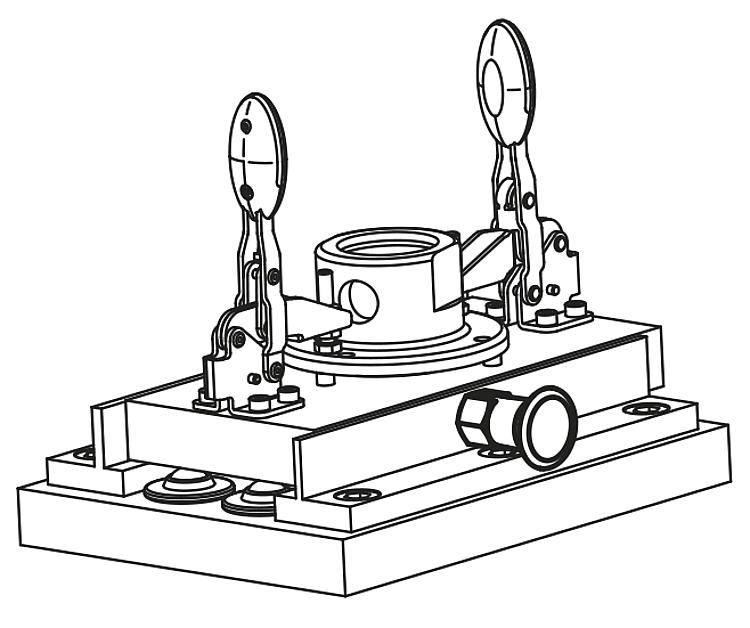

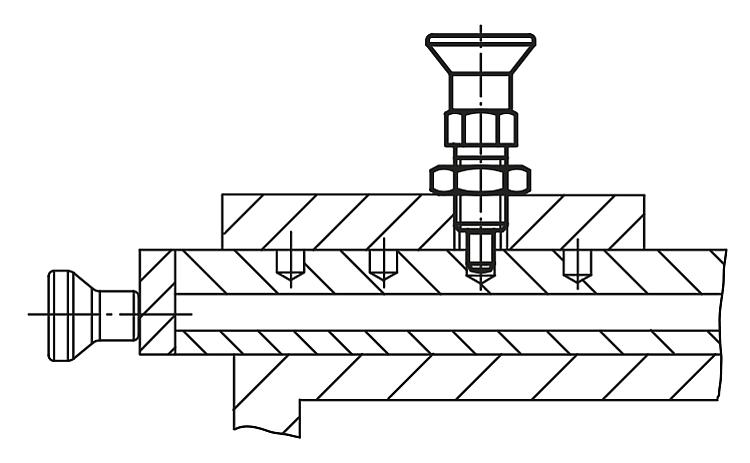

Upozornění	Aretační čepy se užívají tam, kde je třeba zabránit změně aretačního nastavení příčnými silami. Teprve až po ručním vysunutí čepu je možné nastavit jinou aretační polohu.
Na vyžádání	Nestandardní provedení.
Příslušenství	Distanční kroužky 03089
