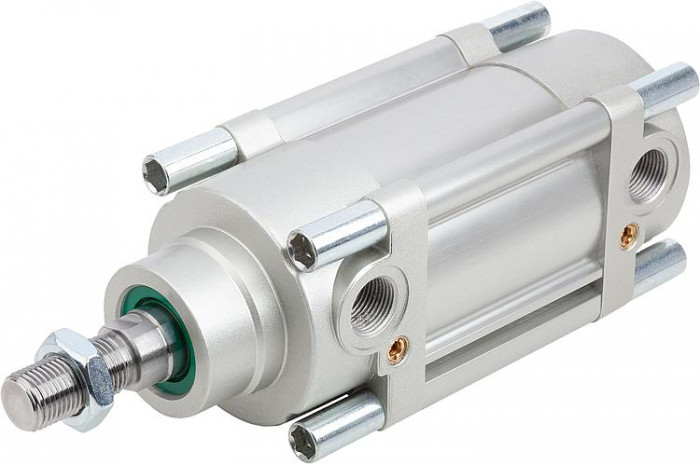

Pneumatický normalizovaný válec DIN ISO 15552

Popis produktu

Kód:	12000
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Pneumatický normalizovaný válec DIN ISO 15552 | 12000
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list 12000 Pneumatický normalizovaný válec DIN ISO 15552

Varianty
Technické parametry

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Ř válce	Zdvih S	A	A1	A2	B	D	D1	D2	D3	L	L1	L2	L3	L4	L5	P	P1	P2	P3	SW	SW1	T	T1	Síla na píst při 6 barech (N)	Síla zpětného pohybu při 6 barech (N)
12000-032025	2 860,30 Kč	3 460,96 Kč		.step	32	25	32,5	11,5	3,5	44	M10×1,25	12	30	M6	145	22	26	18	8	4	G1/8	94	12,5	–	10	2	16,5	5	458	394
12000-032050	2 895,30 Kč	3 503,31 Kč		.step	32	50	32,5	11,5	3,5	44	M10×1,25	12	30	M6	170	22	26	18	8	4	G1/8	119	12,5	–	10	2	16,5	5	458	394
12000-032080	3 247,90 Kč	3 929,96 Kč		.step	32	80	32,5	11,5	3,5	44	M10×1,25	12	30	M6	200	22	26	18	8	4	G1/8	149	12,5	–	10	2	16,5	5	458	394
12000-032100	2 966,80 Kč	3 589,83 Kč		.step	32	100	32,5	11,5	3,5	44	M10×1,25	12	30	M6	220	22	26	18	8	4	G1/8	169	12,5	–	10	2	16,5	5	458	394
12000-032125	3 001,80 Kč	3 632,18 Kč		.step	32	125	32,5	11,5	3,5	44	M10×1,25	12	30	M6	245	22	26	18	8	4	G1/8	194	12,5	–	10	2	16,5	5	458	394
12000-032160	3 052,00 Kč	3 692,92 Kč		.step	32	160	32,5	11,5	3,5	44	M10×1,25	12	30	M6	280	22	26	18	8	4	G1/8	229	12,5	–	10	2	16,5	5	458	394
12000-032200	3 108,10 Kč	3 760,80 Kč		.step	32	200	32,5	11,5	3,5	44	M10×1,25	12	30	M6	320	22	26	18	8	4	G1/8	269	12,5	–	10	2	16,5	5	458	394
12000-032250	3 177,20 Kč	3 844,41 Kč		.step	32	250	32,5	11,5	3,5	44	M10×1,25	12	30	M6	370	22	26	18	8	4	G1/8	319	12,5	–	10	2	16,5	5	458	394
12000-040025	3 228,60 Kč	3 906,61 Kč		.step	40	25	38	12,5	7,5	51	M12×1,25	16	35	M6	160	24	30	22	12	4	G1/4	102	14	–	13	2,5	16,5	4,5	716	601
12000-040050	3 271,60 Kč	3 958,64 Kč		.step	40	50	38	12,5	7,5	51	M12×1,25	16	35	M6	185	24	30	22	12	4	G1/4	127	14	–	13	2,5	16,5	4,5	716	601
12000-040080	3 326,50 Kč	4 025,07 Kč		.step	40	80	38	12,5	7,5	51	M12×1,25	16	35	M6	215	24	30	22	12	4	G1/4	157	14	–	13	2,5	16,5	4,5	716	601
12000-040100	3 361,30 Kč	4 067,17 Kč		.step	40	100	38	12,5	7,5	51	M12×1,25	16	35	M6	235	24	30	22	12	4	G1/4	177	14	–	13	2,5	16,5	4,5	716	601
12000-040125	3 409,60 Kč	4 125,62 Kč		.step	40	125	38	12,5	7,5	51	M12×1,25	16	35	M6	260	24	30	22	12	4	G1/4	202	14	–	13	2,5	16,5	4,5	716	601
12000-040160	3 472,30 Kč	4 201,48 Kč		.step	40	160	38	12,5	7,5	51	M12×1,25	16	35	M6	295	24	30	22	12	4	G1/4	237	14	–	13	2,5	16,5	4,5	716	601
12000-040200	3 543,50 Kč	4 287,64 Kč		.step	40	200	38	12,5	7,5	51	M12×1,25	16	35	M6	335	24	30	22	12	4	G1/4	277	14	–	13	2,5	16,5	4,5	716	601
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Ř válce	Zdvih S	A	A1	A2	B	D	D1	D2	D3	L	L1	L2	L3	L4	L5	P	P1	P2	P3	SW	SW1	T	T1	Síla na píst při 6 barech (N)	Síla zpětného pohybu při 6 barech (N)
12000-040250	3 824,90 Kč	4 628,13 Kč		.step	40	250	38	12,5	7,5	51	M12×1,25	16	35	M6	385	24	30	22	12	4	G1/4	327	14	–	13	2,5	16,5	4,5	716	601
12000-050025	3 715,90 Kč	4 496,24 Kč		.step	50	25	46,5	13,25	5	59,5	M16×1,5	20	40	M8	168	32	37	25,5	10,5	4	G1/4	103	14	–	17	2,5	16,5	4,5	1180	939
12000-050050	3 775,90 Kč	4 568,84 Kč		.step	50	50	46,5	13,25	5	59,5	M16×1,5	20	40	M8	193	32	37	25,5	10,5	4	G1/4	128	14	–	17	2,5	16,5	4,5	1180	939
12000-050080	3 850,40 Kč	4 658,98 Kč		.step	50	80	46,5	13,25	5	59,5	M16×1,5	20	40	M8	223	32	37	25,5	10,5	4	G1/4	158	14	–	17	2,5	16,5	4,5	1180	939
12000-050100	3 895,80 Kč	4 713,92 Kč		.step	50	100	46,5	13,25	5	59,5	M16×1,5	20	40	M8	243	32	37	25,5	10,5	4	G1/4	178	14	–	17	2,5	16,5	4,5	1180	939
12000-050125	3 958,70 Kč	4 790,03 Kč		.step	50	125	46,5	13,25	5	59,5	M16×1,5	20	40	M8	268	32	37	25,5	10,5	4	G1/4	203	14	–	17	2,5	16,5	4,5	1180	939
12000-050160	4 040,90 Kč	4 889,49 Kč		.step	50	160	46,5	13,25	5	59,5	M16×1,5	20	40	M8	303	32	37	25,5	10,5	4	G1/4	238	14	–	17	2,5	16,5	4,5	1180	939
12000-050200	4 139,50 Kč	5 008,80 Kč		.step	50	200	46,5	13,25	5	59,5	M16×1,5	20	40	M8	343	32	37	25,5	10,5	4	G1/4	278	14	–	17	2,5	16,5	4,5	1180	939
12000-050250	4 261,80 Kč	5 156,78 Kč		.step	50	250	46,5	13,25	5	59,5	M16×1,5	20	40	M8	393	32	37	25,5	10,5	4	G1/4	328	14	–	17	2,5	16,5	4,5	1180	939
12000-063025	4 362,10 Kč	5 278,14 Kč		.step	63	25	56,5	8	9	69,5	M16×1,5	20	45	M8	183	32	37	25	8,5	4	G3/8	106	20	7	17	2,5	16,5	4,5	1775	1596
12000-063050	4 429,10 Kč	5 359,21 Kč		.step	63	50	56,5	8	9	69,5	M16×1,5	20	45	M8	208	32	37	25	8,5	4	G3/8	131	20	7	17	2,5	16,5	4,5	1775	1596
12000-063080	4 512,00 Kč	5 459,52 Kč		.step	63	80	56,5	8	9	69,5	M16×1,5	20	45	M8	238	32	37	25	8,5	4	G3/8	161	20	7	17	2,5	16,5	4,5	1775	1596
12000-063100	4 566,60 Kč	5 525,59 Kč		.step	63	100	56,5	8	9	69,5	M16×1,5	20	45	M8	258	32	37	25	8,5	4	G3/8	181	20	7	17	2,5	16,5	4,5	1775	1596
12000-063125	4 637,80 Kč	5 611,74 Kč		.step	63	125	56,5	8	9	69,5	M16×1,5	20	45	M8	283	32	37	25	8,5	4	G3/8	206	20	7	17	2,5	16,5	4,5	1775	1596
12000-063160	4 689,70 Kč	5 674,54 Kč		.step	63	160	56,5	8	9	69,5	M16×1,5	20	45	M8	318	32	37	25	8,5	4	G3/8	241	20	7	17	2,5	16,5	4,5	1775	1596
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Ř válce	Zdvih S	A	A1	A2	B	D	D1	D2	D3	L	L1	L2	L3	L4	L5	P	P1	P2	P3	SW	SW1	T	T1	Síla na píst při 6 barech (N)	Síla zpětného pohybu při 6 barech (N)
12000-063200	4 842,00 Kč	5 858,82 Kč		.step	63	200	56,5	8	9	69,5	M16×1,5	20	45	M8	358	32	37	25	8,5	4	G3/8	281	20	7	17	2,5	16,5	4,5	1775	1596
12000-063250	4 978,20 Kč	6 023,62 Kč		.step	63	250	56,5	8	9	69,5	M16×1,5	20	45	M8	408	32	37	25	8,5	4	G3/8	331	20	7	17	2,5	16,5	4,5	1775	1596
12000-080025	5 771,30 Kč	6 983,27 Kč		.step	80	25	72	9,25	14	87	M20×1,5	25	45	M10	199	40	46	35	10	4	G3/8	116	18,5	6,5	22	4	17	–	2863	2583
12000-080050	5 866,30 Kč	7 098,22 Kč		.step	80	50	72	9,25	14	87	M20×1,5	25	45	M10	224	40	46	35	10	4	G3/8	141	18,5	6,5	22	4	17	–	2863	2583
12000-080080	5 979,60 Kč	7 235,32 Kč		.step	80	80	72	9,25	14	87	M20×1,5	25	45	M10	254	40	46	35	10	4	G3/8	171	18,5	6,5	22	4	17	–	2863	2583
12000-080100	6 055,30 Kč	7 326,91 Kč		.step	80	100	72	9,25	14	87	M20×1,5	25	45	M10	274	40	46	35	10	4	G3/8	191	18,5	6,5	22	4	17	–	2863	2583
12000-080125	6 147,00 Kč	7 437,87 Kč		.step	80	125	72	9,25	14	87	M20×1,5	25	45	M10	299	40	46	35	10	4	G3/8	216	18,5	6,5	22	4	17	–	2863	2583
12000-080160	6 280,90 Kč	7 599,89 Kč		.step	80	160	72	9,25	14	87	M20×1,5	25	45	M10	334	40	46	35	10	4	G3/8	251	18,5	6,5	22	4	17	–	2863	2583
12000-080200	6 431,40 Kč	7 781,99 Kč		.step	80	200	72	9,25	14	87	M20×1,5	25	45	M10	374	40	46	35	10	4	G3/8	291	18,5	6,5	22	4	17	–	2863	2583
12000-080250	6 968,30 Kč	8 431,64 Kč		.step	80	250	72	9,25	14	87	M20×1,5	25	45	M10	424	40	46	35	10	4	G3/8	341	18,5	6,5	22	4	17	–	2863	2583
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

Související produkty

Pneumatický kompaktní válec DIN ISO 21287 Dvojčinný s magnetickým pístemPneumatický kompaktní válec DIN ISO…

Tlaková vzduchotechnika – Pneumatický kompaktní válec DIN ISO 21287 Dvojčinný s magnetickým pístem

12001

Detail

Pneumatický kruhový válec DIN ISO 6432 Dvojčinný s magnetickým pístemPneumatický kruhový válec DIN ISO…

Tlaková vzduchotechnika – Pneumatický kruhový válec DIN ISO 6432 Dvojčinný s magnetickým pístem

12002

Detail

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

Materiál	Válcová trubka: hliník Uzavírací víčko: z tlakově litého hliníku. Pístnice: zušlechtěná ocel 1.0503. Těsnění pístu a pístnice: PU.
Provedení	Válcová trubka: eloxovaná. Uzavírací víčko: lakované. Pístnice: tvrdě chromovaná.
Upozornění	Dvojčinný pneumatický válec optimalizované konstrukce podle DIN ISO 15552. Pístnice s vnějším závitem, identifikací polohy a nastavitelným pneumatickým tlumením. Tyto válce se z důvodů své robustní konstrukce používají přednostně pro mnoho aplikací.
Technické údaje	Způsob činnosti: dvojčinné. Provozní médium: filtrovaný, vysušený vzduch, s olejem nebo bez oleje. Provozní tlak: 1 až 10 bar. Tlumení: pneumatické tlumení oboustranné, nastavitelné. Montážní poloha: libovolná. Identifikace polohy: pro bezdotykový spínač v T-drážce použitelná shora. Pneumatické připojení: DIN EN ISO 228/1.
Teplotní rozsah	od –20 °C do +80 °C.
