Připojovací frikční klouby 40/40 typ I
Novinka
Popis produktu
Kód:
10271-29
Výrobce:
norelem
Ceny:
jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:
běžně cca 7 až 10 dnů od objednání, v závislosti na množství
a aktuálních zásobách. Konkrétní termíny dodání ověřujeme
a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti
zboží lze objednávku zrušit. Více
informací.
Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.
Pouzdro: hliníkový tlakový odlitek.
Vložky a frikční hřídele: ocel.
Krycí kroužek a krytky: plast.
Drážkové upevňovací desky: Hliníkový tlakový odlitek.
Šrouby, podložky a kameny do drážky: z oceli.
Provedení
Pouzdro: z hliníku, barevně lakované.
Vložky a frikční hřídele: bez povrchové úpravy.
Krycí kroužek a krytky: podobné RAL 7042.
Upevňovací drážkové desky: z hliníku, barevně lakované.
Šrouby, podložky a vodicí vložky: pozinkované.
Upozornění
Připojovací frikční klouby pro konstrukci jednotlivých otočných ramen
z hliníkových profilů. Připojovací frikční klouby vyznačují pevným
třecím momentem, který je k dispozici v 6 krocích od 0,5 do 15 Nm.
Otočné o 360°. Rastrová velikost 40 mm.
Připojovací stranu lze přišroubovat podélně nebo příčně na drážku
profilu, takže osa tření je umístěna v pravém úhlu k profilu.
Strana frikčního kloubu může být k profilu připojena podélně,
příčně nebo čelně. Pro čelní montáž musí být v otvoru pro jádro
dostupný závit M8 (hloubka min. 15 mm). Při montáži na rovné povrchy
stačí vynechat dodávané upevňovací drážkové desky.
Maximální momentové zatížení M je 45 Nm.

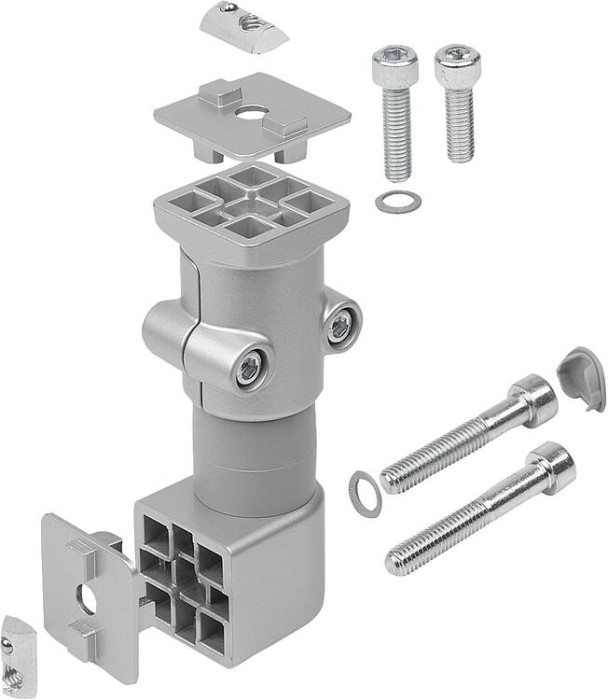

Rozsah dodávky
1 připojovací frikční klouby
1 krytka
1 šroub DIN EN ISO 4762 (DIN 912) – M8×45 (pro vodicí vložku do drážky
strana frikčního kloubu)
1 šroub DIN EN ISO 4762 (DIN 912) – M8×25 (pro vodicí vložky do drážky
strana přípoje)
1 šroub DIN EN ISO 4762 (DIN 912) – M8×50 (pro stranu třecího spoje
jádrového otvoru)
1 šroub DIN EN ISO 4762 (DIN 912) – M8×30 (pro stranu připojení
jádrového otvoru)
2 podložky 8-FSt
2 drážkové upevňovací desky
2 vodicí vložky do drážky – 8 – M8
Detail zavřít
Zruš filtr
Objednací kód
Základní cena bez DPH
Objednat
Typ
Šířka drážky
Krouticí moment
M Nm
CAD
10271-29-005
2 983,10 Kč
I
8
0.5
45
3D
10271-29-030
2 983,10 Kč
I
8
3
45
3D
10271-29-060
2 983,10 Kč
I
8
6
45
3D
10271-29-090
2 983,10 Kč
I
8
9
45
3D
10271-29-120
2 983,10 Kč
I
8
12
45
3D
10271-29-150
2 983,10 Kč
I
8
15
45
3D
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
Datový list 10271–29 Připojovací frikční klouby 40/40 typ I
