Trubková madla Bighand

Popis produktu

Kód:	06948-01
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Trubková madla Bighand | 06948-01
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list 06948–01 Trubková madla Bighand

Varianty
Technické parametry

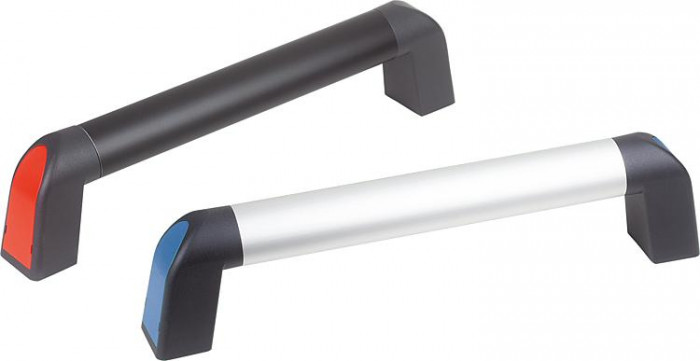

Popis výrobku	Nově navržená trubková rukojeť Bighand umožňuje díky svému ergonomickému oválnému tvaru a zvolené velikosti trubky bezpečný a příjemný úchop. Zaujme svým nadčasovým a elegantním vzhledem a díky různému barevnému provedení se optimálně přizpůsobí prostředí.
Materiál	Oválná trubka z hliníku. Koncovky z termoplastu, polyamidu. Krytky z termoplastu, polyamidu. Úchytná pouzdra z ušlechtilé oceli.
Provedení	Oválná trubka, tmavošedá, komaxitovaná (lesklá), černá eloxovaná (matná ) a přírodně eloxovaná (matná). Koncovky, tmavošedé RAL 7021. Krytky tmavošedé RAL 7021, čistě oranžová RAL 2004, sytě žlutá RAL 1021, bezpečnostní červená RAL 3020, signální zelená RAL 6032 a bezpečnostní modrá RAL 5017.
Upozornění	Upevňovací materiál není součástí dodávky. Pro bezpečné a trvalé upevnění se doporučuje šrouby s válcovou hlavou s vnitřním šestihranem a se závitovou pojistkou LONG-LOK.
Pracovní teplota	Teplota při dlouhodobém používání max. 100 °C. Teplota při krátkodobém používání max. 180 °C.
Montáž	Tvar koncovek má takové provedení, aby trubkovou rukojeť bylo možné upevnit ze strany obsluhy nebo ze zadní strany. K tomuto účelu slouží šrouby s válcovou hlavou a vnitřním šestihranem podle DIN nebo šrouby se šestihrannou hlavou a závitem M8. Po montáži lze krytky zatlačit rukou. Na krytkách jsou po obou stranách zářezy, aby bylo možné provádět nedestruktivní demontáž šroubovákem.
Na vyžádání	Vzdálenost os „A“ v odstupňovaných nestandardních délkách.
Příslušenství	07160 Šrouby s válcovou hlavou a vnitřním šestihranem, DIN 912 / DIN EN ISO 4762 závitová pojistka LONG-LOK 07160 Šrouby s válcovou hlavou a vnitřním šestihranem, DIN 912 / DIN EN ISO 4762 07171 Šrouby s šestihrannou hlavou DIN 933 / DIN-EN-ISO 4017 07210 Šestihranné šrouby DIN 934 / DIN EN ISO 4032 / DIN EN 24032 07300 Podložky DIN 125 / DIN EN ISO 7089 provedení A

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Objednat	Barva ovální trubky	Povrch základního tělesa	Barva krytu	A	B	D	H	L	Nosná síla (N)	CAD
06948-01-1801	657,20 Kč		tmavošedá	potaženo práškovou hmotou	tmavošedá RAL 7021	180	39,2	8	75,5	213,4	1000	.step
06948-01-2001	666,80 Kč		tmavošedá	potaženo práškovou hmotou	tmavošedá RAL 7021	200	39,2	8	75,5	233,4	1000	.step
06948-01-2501	686,20 Kč		tmavošedá	potaženo práškovou hmotou	tmavošedá RAL 7021	250	39,2	8	75,5	283,4	1000	.step
06948-01-3001	700,90 Kč		tmavošedá	potaženo práškovou hmotou	tmavošedá RAL 7021	300	39,2	8	75,5	333,4	1000	.step
06948-01-3501	718,70 Kč		tmavošedá	potaženo práškovou hmotou	tmavošedá RAL 7021	350	39,2	8	75,5	383,4	1000	.step
06948-01-4001	735,10 Kč		tmavošedá	potaženo práškovou hmotou	tmavošedá RAL 7021	400	39,2	8	75,5	433,4	1000	.step
06948-01-5001	776,00 Kč		tmavošedá	potaženo práškovou hmotou	tmavošedá RAL 7021	500	39,2	8	75,5	533,4	1000	.step
06948-01-6001	820,00 Kč		tmavošedá	potaženo práškovou hmotou	tmavošedá RAL 7021	600	39,2	8	75,5	633,4	1000	.step
06948-01-1802	657,20 Kč		tmavošedá	potaženo práškovou hmotou	oranžová RAL 2004	180	39,2	8	75,5	213,4	1000	.step
06948-01-2002	666,80 Kč		tmavošedá	potaženo práškovou hmotou	oranžová RAL 2004	200	39,2	8	75,5	233,4	1000	.step
06948-01-2502	686,20 Kč		tmavošedá	potaženo práškovou hmotou	oranžová RAL 2004	250	39,2	8	75,5	283,4	1000	.step
06948-01-3002	700,90 Kč		tmavošedá	potaženo práškovou hmotou	oranžová RAL 2004	300	39,2	8	75,5	333,4	1000	.step
06948-01-3502	718,70 Kč		tmavošedá	potaženo práškovou hmotou	oranžová RAL 2004	350	39,2	8	75,5	383,4	1000	.step
06948-01-4002	735,10 Kč		tmavošedá	potaženo práškovou hmotou	oranžová RAL 2004	400	39,2	8	75,5	433,4	1000	.step
06948-01-5002	776,00 Kč		tmavošedá	potaženo práškovou hmotou	oranžová RAL 2004	500	39,2	8	75,5	533,4	1000	.step
Objednací kód	Základní cena bez DPH	Objednat	Barva ovální trubky	Povrch základního tělesa	Barva krytu	A	B	D	H	L	Nosná síla (N)	CAD
06948-01-6002	820,00 Kč		tmavošedá	potaženo práškovou hmotou	oranžová RAL 2004	600	39,2	8	75,5	633,4	1000	.step
06948-01-18016	657,20 Kč		tmavošedá	potaženo práškovou hmotou	řepkově žlutá RAL 1021	180	39,2	8	75,5	213,4	1000	.step
06948-01-20016	666,80 Kč		tmavošedá	potaženo práškovou hmotou	řepkově žlutá RAL 1021	200	39,2	8	75,5	233,4	1000	.step
06948-01-25016	686,20 Kč		tmavošedá	potaženo práškovou hmotou	řepkově žlutá RAL 1021	250	39,2	8	75,5	283,4	1000	.step
06948-01-30016	700,90 Kč		tmavošedá	potaženo práškovou hmotou	řepkově žlutá RAL 1021	300	39,2	8	75,5	333,4	1000	.step
06948-01-35016	718,70 Kč		tmavošedá	potaženo práškovou hmotou	řepkově žlutá RAL 1021	350	39,2	8	75,5	383,4	1000	.step
06948-01-40016	735,10 Kč		tmavošedá	potaženo práškovou hmotou	řepkově žlutá RAL 1021	400	39,2	8	75,5	433,4	1000	.step
06948-01-50016	776,00 Kč		tmavošedá	potaženo práškovou hmotou	řepkově žlutá RAL 1021	500	39,2	8	75,5	533,4	1000	.step
06948-01-60016	820,00 Kč		tmavošedá	potaženo práškovou hmotou	řepkově žlutá RAL 1021	600	39,2	8	75,5	633,4	1000	.step
06948-01-18084	657,20 Kč		tmavošedá	potaženo práškovou hmotou	bezpečnostní červená RAL 3020	180	39,2	8	75,5	213,4	1000	.step
06948-01-20084	666,80 Kč		tmavošedá	potaženo práškovou hmotou	bezpečnostní červená RAL 3020	200	39,2	8	75,5	233,4	1000	.step
06948-01-25084	686,20 Kč		tmavošedá	potaženo práškovou hmotou	bezpečnostní červená RAL 3020	250	39,2	8	75,5	283,4	1000	.step
06948-01-30084	700,90 Kč		tmavošedá	potaženo práškovou hmotou	bezpečnostní červená RAL 3020	300	39,2	8	75,5	333,4	1000	.step
06948-01-35084	718,70 Kč		tmavošedá	potaženo práškovou hmotou	bezpečnostní červená RAL 3020	350	39,2	8	75,5	383,4	1000	.step
06948-01-40084	735,10 Kč		tmavošedá	potaženo práškovou hmotou	bezpečnostní červená RAL 3020	400	39,2	8	75,5	433,4	1000	.step
Objednací kód	Základní cena bez DPH	Objednat	Barva ovální trubky	Povrch základního tělesa	Barva krytu	A	B	D	H	L	Nosná síla (N)	CAD
06948-01-50084	776,00 Kč		tmavošedá	potaženo práškovou hmotou	bezpečnostní červená RAL 3020	500	39,2	8	75,5	533,4	1000	.step
06948-01-60084	820,00 Kč		tmavošedá	potaženo práškovou hmotou	bezpečnostní červená RAL 3020	600	39,2	8	75,5	633,4	1000	.step
06948-01-18086	657,20 Kč		tmavošedá	potaženo práškovou hmotou	signální zelená RAL6032	180	39,2	8	75,5	213,4	1000	.step
06948-01-20086	666,80 Kč		tmavošedá	potaženo práškovou hmotou	signální zelená RAL6032	200	39,2	8	75,5	233,4	1000	.step
06948-01-25086	686,20 Kč		tmavošedá	potaženo práškovou hmotou	signální zelená RAL6032	250	39,2	8	75,5	283,4	1000	.step
06948-01-30086	700,90 Kč		tmavošedá	potaženo práškovou hmotou	signální zelená RAL6032	300	39,2	8	75,5	333,4	1000	.step
06948-01-35086	718,70 Kč		tmavošedá	potaženo práškovou hmotou	signální zelená RAL6032	350	39,2	8	75,5	383,4	1000	.step
06948-01-40086	735,10 Kč		tmavošedá	potaženo práškovou hmotou	signální zelená RAL6032	400	39,2	8	75,5	433,4	1000	.step
06948-01-50086	776,00 Kč		tmavošedá	potaženo práškovou hmotou	signální zelená RAL6032	500	39,2	8	75,5	533,4	1000	.step
06948-01-60086	820,00 Kč		tmavošedá	potaženo práškovou hmotou	signální zelená RAL6032	600	39,2	8	75,5	633,4	1000	.step
06948-01-18087	657,20 Kč		tmavošedá	potaženo práškovou hmotou	modrá RAL5017	180	39,2	8	75,5	213,4	1000	.step
06948-01-20087	666,80 Kč		tmavošedá	potaženo práškovou hmotou	modrá RAL5017	200	39,2	8	75,5	233,4	1000	.step
06948-01-25087	686,20 Kč		tmavošedá	potaženo práškovou hmotou	modrá RAL5017	250	39,2	8	75,5	283,4	1000	.step
06948-01-30087	700,90 Kč		tmavošedá	potaženo práškovou hmotou	modrá RAL5017	300	39,2	8	75,5	333,4	1000	.step
06948-01-35087	718,70 Kč		tmavošedá	potaženo práškovou hmotou	modrá RAL5017	350	39,2	8	75,5	383,4	1000	.step
Objednací kód	Základní cena bez DPH	Objednat	Barva ovální trubky	Povrch základního tělesa	Barva krytu	A	B	D	H	L	Nosná síla (N)	CAD
06948-01-40087	735,10 Kč		tmavošedá	potaženo práškovou hmotou	modrá RAL5017	400	39,2	8	75,5	433,4	1000	.step
06948-01-50087	776,00 Kč		tmavošedá	potaženo práškovou hmotou	modrá RAL5017	500	39,2	8	75,5	533,4	1000	.step
06948-01-60087	820,00 Kč		tmavošedá	potaženo práškovou hmotou	modrá RAL5017	600	39,2	8	75,5	633,4	1000	.step
06948-01-180011	722,00 Kč		černá	eloxováno	tmavošedá RAL 7021	180	39,2	8	75,5	213,4	1000	.step
06948-01-200011	733,70 Kč		černá	eloxováno	tmavošedá RAL 7021	200	39,2	8	75,5	233,4	1000	.step
06948-01-250011	753,10 Kč		černá	eloxováno	tmavošedá RAL 7021	250	39,2	8	75,5	283,4	1000	.step
06948-01-300011	770,00 Kč		černá	eloxováno	tmavošedá RAL 7021	300	39,2	8	75,5	333,4	1000	.step
06948-01-350011	790,50 Kč		černá	eloxováno	tmavošedá RAL 7021	350	39,2	8	75,5	383,4	1000	.step
06948-01-400011	808,50 Kč		černá	eloxováno	tmavošedá RAL 7021	400	39,2	8	75,5	433,4	1000	.step
06948-01-500011	853,90 Kč		černá	eloxováno	tmavošedá RAL 7021	500	39,2	8	75,5	533,4	1000	.step
06948-01-600011	903,90 Kč		černá	eloxováno	tmavošedá RAL 7021	600	39,2	8	75,5	633,4	1000	.step
06948-01-180012	722,00 Kč		černá	eloxováno	oranžová RAL 2004	180	39,2	8	75,5	213,4	1000	.step
06948-01-200012	733,70 Kč		černá	eloxováno	oranžová RAL 2004	200	39,2	8	75,5	233,4	1000	.step
06948-01-250012	753,10 Kč		černá	eloxováno	oranžová RAL 2004	250	39,2	8	75,5	283,4	1000	.step
06948-01-300012	770,00 Kč		černá	eloxováno	oranžová RAL 2004	300	39,2	8	75,5	333,4	1000	.step
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
