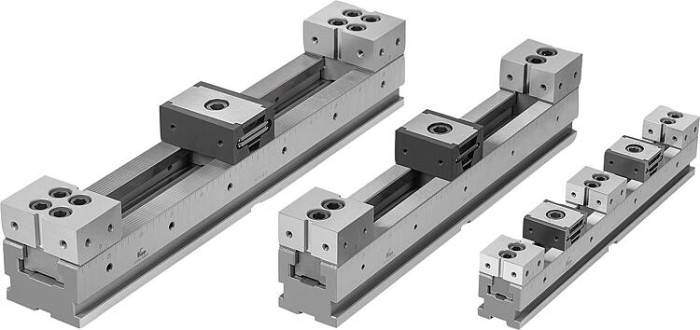

Vícenásobný upínací systém, dvojitý pevná čelist DS

Name: Vícenásobný upínací systém, dvojitý pevná čelist DS
Brand: Kipp
SKU: K1829
Availability: InStock

Novinka

Popis produktu

Kód:	K1829
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Vícenásobný upínací systém, dvojitý pevná čelist DS | K1829
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list K1829 Vícenásobný upínací systém, dvojitý, pevná čelist DS

Technické informace pro vícenásobný upínací systém

Varianty
Technické parametry

Materiál	Upínací lišta a pevný doraz z nástrojové oceli. Klínový upínač z cementační oceli.
Provedení	Upínací lišta a pevný doraz, kalený a broušený (HRC 55 ±2). Klínový upínač tvrzený a brynýrovaný.
Upozornění	Vícenásobný upínací systém lze připevnit pomocí různých rozhraní. Boční upínací okraj pro sadu upínek. upínky lze připevnit na libovolném místě. Průchozí otvory pro šrouby s válcovou hlavou podle DIN. Polohovací otvory Ø 25 mm pro běžné upínací systémy nulového bodu se vzdálenostmi systému 200 mm. Polohovací otvory Ø 16 mm pro upínací systémy nulového bodu se vzdálenostmi systému 96 mm. Tři směrové drážky s 18H7 k podélnému a příčnému vyrovnání a na stolech s T-drážkou. Zalícované otvory Ø12F7 a Ø16F7 pro rastrové systémy s roztečí otvorů 40 a 50 mm. K dispozici jsou tři různá provedení: Vícenásobné upínací systémy oboustranné klínové upínače s pevnou čelistí ES / K1828. Vícenásobné upínací systémy oboustranné klínové upínače s pevnou čelistí DS / K1829. Vícenásobné upínací systémy jednostranné klínové upínače s pevnou čelistí ES / K1830.
Technické údaje	Systémová šířka 50 Maximální upínací síla: 20 kN Maximální utahovací moment: 50 Nm Systémová šířka 72 Maximální upínací síla: 30 kN Maximální utahovací moment: 65 Nm Systémová šířka 100 Maximální upínací síla: 40 kN Maximální utahovací moment: 100 Nm
Použití	Lze namontovat několik vícenásobných upínacích systémů s různou délkou za sebou nebo vedle sebe. Díky přesnému ozubení je možné velmi přesné polohování pevných čelistí. Díky postranní stupnici na upínacích lištách je možné každou polohu pevných čelistí zdokumentovat a v případě opakování identicky nastavit. Na boční závitové otvory lze namontovat dorazy. Ovládáním upínacího šroubu v klínových upínačích se upínací segmenty pohybují a přitlačují obrobky k pevným čelistem.
Přednosti	Univerzální a flexibilní. Pro malé a velké velikosti výrobní série. Lze upínat i velké díly na několika upínacích lištách vedle sebe.
Příslušenství	Upínací čepy K0967. Šrouby s válcovou hlavou K0869.10X30. Šrouby s válcovou hlavou K0869.12X25. Lícované šrouby K0815.12045 / K0815.16055. Opěrná lišta K1752. Nasazovací čelisti s přídavkem na opracování K1753. Nasazovací čelisti s prizmou K1754. Doraz obrobku K1755. Distanční prvek K1756. Sada upínek 4K1757. Kamen do T-drážky K1758. Kamen do vodicí drážky K0954.
Rozsah dodávky	1× upínací lišta Počet klínových upínačů a pevných čelistí v závislosti na systémové velikosti (viz tabulka).

Detail zavřít

Zruš filtr

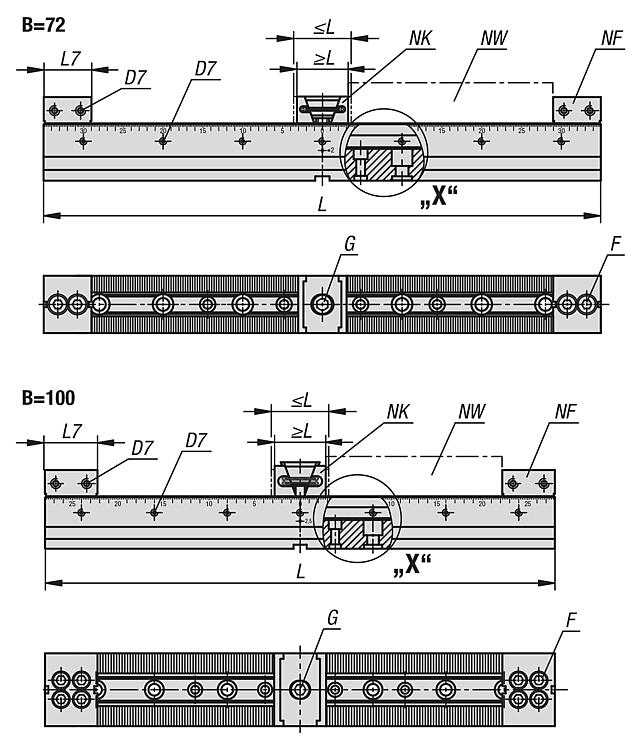

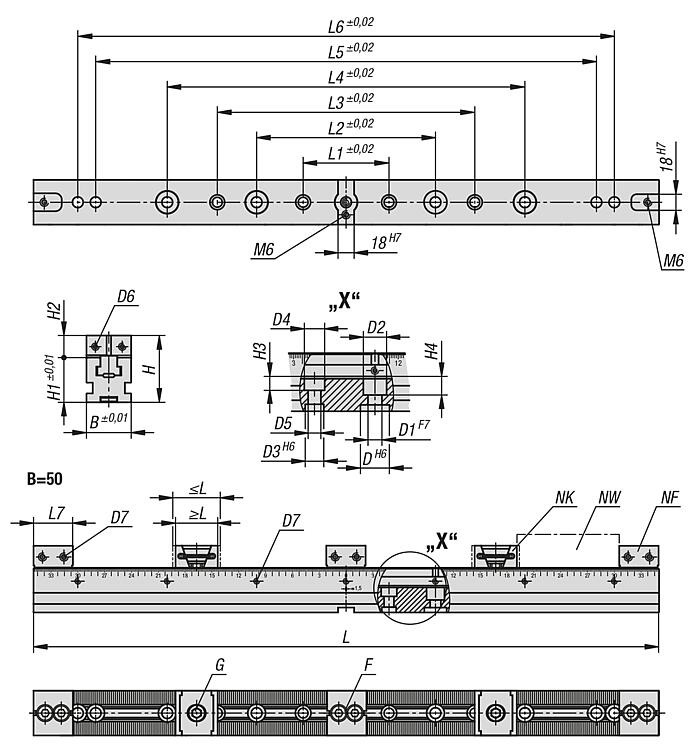

Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	L	B	H	L min.	L max.	L1	L2	L3	L4	L5	L6	L7	D	D1	D2	D3	D4	D5	D6	D7	H1	H2	H3	H4	F Válcovoý šroub DIN 912	G šroub s válcovou hlavou DIN 912	NK = počet klínových upínačů	NF = počet pevných čelistí	NW = počet obrobků
K1829.05030001	34 044,80 Kč	41 194,21 Kč		3D	hladké	300	50	75	44,5	50,5	96	200	–	–	–	–	44	25	12	20	16	17,5	11	M5	M6	50	25	12	16	M10×30	M12×25	2	3	4
K1829.05030002	37 945,50 Kč	45 914,06 Kč		3D	s rýhováním	300	50	75	44,5	50,5	96	200	–	–	–	–	44	25	12	20	16	17,5	11	M5	M6	50	25	12	16	M10×30	M12×25	2	3	4
K1829.05040001	37 773,40 Kč	45 705,81 Kč		3D	hladké	400	50	75	44,5	50,5	96	200	288	300	–	–	44	25	12	20	16	17,5	11	M5	M6	50	25	12	16	M10×30	M12×25	2	3	4
K1829.05040002	41 674,00 Kč	50 425,54 Kč		3D	s rýhováním	400	50	75	44,5	50,5	96	200	288	300	–	–	44	25	12	20	16	17,5	11	M5	M6	50	25	12	16	M10×30	M12×25	2	3	4
K1829.05050001	43 280,20 Kč	52 369,04 Kč		3D	hladké	500	50	75	44,5	50,5	96	200	288	400	–	–	44	25	12	20	16	17,5	11	M5	M6	50	25	12	16	M10×30	M12×25	2	3	4
K1829.05050002	47 152,20 Kč	57 054,16 Kč		3D	s rýhováním	500	50	75	44,5	50,5	96	200	288	400	–	–	44	25	12	20	16	17,5	11	M5	M6	50	25	12	16	M10×30	M12×25	2	3	4
K1829.05060001	46 406,50 Kč	56 151,87 Kč		3D	hladké	600	50	75	44,5	50,5	96	200	288	400	500	–	44	25	12	20	16	17,5	11	M5	M6	50	25	12	16	M10×30	M12×25	2	3	4
K1829.05060002	50 278,50 Kč	60 836,99 Kč		3D	s rýhováním	600	50	75	44,5	50,5	96	200	288	400	500	–	44	25	12	20	16	17,5	11	M5	M6	50	25	12	16	M10×30	M12×25	2	3	4
K1829.05070001	50 106,40 Kč	60 628,74 Kč		3D	hladké	700	50	75	44,5	50,5	96	200	288	400	560	600	44	25	12	20	16	17,5	11	M5	M6	50	25	12	16	M10×30	M12×25	2	3	4
K1829.05070002	54 007,00 Kč	65 348,47 Kč		3D	s rýhováním	700	50	75	44,5	50,5	96	200	288	400	560	600	44	25	12	20	16	17,5	11	M5	M6	50	25	12	16	M10×30	M12×25	2	3	4
K1829.07240001	47 467,70 Kč	57 435,92 Kč		3D	hladké	400	72	112	61	68	96	200	288	300	–	–	65	25	16	26	16	17,5	11	M6	M6	72	40	15	23,5	M14X1,5X50	M16×40	1	2	2
K1829.07240002	49 676,20 Kč	60 108,20 Kč		3D	s rýhováním	400	72	112	61	68	96	200	288	300	–	–	65	25	16	26	16	17,5	11	M6	M6	72	40	15	23,5	M14X1,5X50	M16×40	1	2	2
K1829.07250001	54 293,90 Kč	65 695,62 Kč		3D	hladké	500	72	112	61	68	96	200	288	400	–		65	25	16	26	16	17,5	11	M6	M6	72	40	15	23,5	M14X1,5X50	M16×40	1	2	2
K1829.07250002	56 531,00 Kč	68 402,51 Kč		3D	s rýhováním	500	72	112	61	68	96	200	288	400	–	–	65	25	16	26	16	17,5	11	M6	M6	72	40	15	23,5	M14X1,5X50	M16×40	1	2	2
K1829.07260001	57 649,60 Kč	69 756,02 Kč		3D	hladké	600	72	112	61	68	96	200	288	400	500	–	65	25	16	26	16	17,5	11	M6	M6	72	40	15	23,5	M14X1,5X50	M16×40	1	2	2
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	L	B	H	L min.	L max.	L1	L2	L3	L4	L5	L6	L7	D	D1	D2	D3	D4	D5	D6	D7	H1	H2	H3	H4	F Válcovoý šroub DIN 912	G šroub s válcovou hlavou DIN 912	NK = počet klínových upínačů	NF = počet pevných čelistí	NW = počet obrobků
K1829.07260002	59 858,00 Kč	72 428,18 Kč		3D	s rýhováním	600	72	112	61	68	96	200	288	400	500	–	65	25	16	26	16	17,5	11	M6	M6	72	40	15	23,5	M14X1,5X50	M16×40	1	2	2
K1829.07270001	63 357,20 Kč	76 662,21 Kč		3D	hladké	700	72	112	61	68	96	200	288	400	560	600	65	25	16	26	16	17,5	11	M6	M6	72	40	15	23,5	M14X1,5X50	M16×40	1	2	2
K1829.07270002	65 565,60 Kč	79 334,38 Kč		3D	s rýhováním	700	72	112	61	68	96	200	288	400	560	600	65	25	16	26	16	17,5	11	M6	M6	72	40	15	23,5	M14X1,5X50	M16×40	1	2	2
K1829.10040001	67 544,60 Kč	81 728,97 Kč		3D	hladké	400	100	114,6	71	78	96	200	288	300	–	–	70	25	16	26	16	17,5	11	M6	M8	72	42,6	15	23,5	M14X1,5X50	M16×40	1	2	2
K1829.10040002	70 097,30 Kč	84 817,73 Kč		3D	s rýhováním	400	100	114,6	71	78	96	200	288	300	–	–	70	25	16	26	16	17,5	11	M6	M8	72	42,6	15	23,5	M14X1,5X50	M16×40	1	2	2
K1829.10050001	75 231,30 Kč	91 029,87 Kč		3D	hladké	500	100	114,6	71	78	96	200	288	400	–	–	70	25	16	26	16	17,5	11	M6	M8	72	42,6	15	23,5	M14X1,5X50	M16×40	1	2	2
K1829.10050002	77 726,50 Kč	94 049,07 Kč		3D	s rýhováním	500	100	114,6	71	78	96	200	288	400	–	–	70	25	16	26	16	17,5	11	M6	M8	72	42,6	15	23,5	M14X1,5X50	M16×40	1	2	2
K1829.10060001	79 705,60 Kč	96 443,78 Kč		3D	hladké	600	100	114,6	71	78	96	200	288	400	500	–	70	25	16	26	16	17,5	11	M6	M8	72	42,6	15	23,5	M14X1,5X50	M16×40	1	2	2
K1829.10060002	82 258,20 Kč	99 532,42 Kč		3D	s rýhováním	600	100	114,6	71	78	96	200	288	400	500	–	70	25	16	26	16	17,5	11	M6	M8	72	42,6	15	23,5	M14X1,5X50	M16×40	1	2	2
K1829.10070001	85 527,90 Kč	103 488,76 Kč		3D	hladké	700	100	114,6	71	78	96	200	288	400	560	600	70	25	16	26	16	17,5	11	M6	M8	72	42,6	15	23,5	M14X1,5X50	M16×40	1	2	2
K1829.10070002	88 051,80 Kč	106 542,68 Kč		3D	s rýhováním	700	100	114,6	71	78	96	200	288	400	560	600	70	25	16	26	16	17,5	11	M6	M8	72	42,6	15	23,5	M14X1,5X50	M16×40	1	2	2
