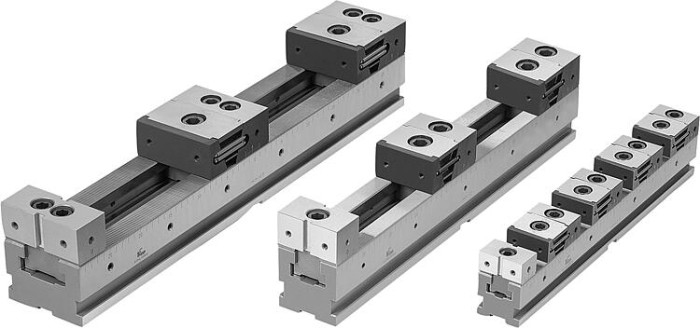

Vícenásobný upínací systém, jednoduchý pevná čelist ES

Name: Vícenásobný upínací systém, jednoduchý pevná čelist ES
Brand: Kipp
SKU: K1830
Availability: InStock

Novinka

Popis produktu

Kód:	K1830
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Vícenásobný upínací systém, jednoduchý pevná čelist ES | K1830
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list Kipp K1830 Vícenásobný upínací systém, jednoduchý pevná čelist ES

Technický list Kipp K1830 Vícenásobný upínací systém, jednoduchý pevná čelist ES

Varianty
Technické parametry

Materiál	Upínací lišta a pevný doraz z nástrojové oceli. Klínový upínač z cementační oceli.
Provedení	Upínací lišta a pevný doraz, kalený a broušený (HRC 55 ±2). Klínový upínač tvrzený a brynýrovaný.
Upozornění	Vícenásobný upínací systém lze připevnit pomocí různých rozhraní. Boční upínací okraj pro sadu upínek. Upínky lze připevnit na libovolném místě. Průchozí otvory pro šrouby s válcovou hlavou podle DIN. Polohovací otvory Ø 25 mm pro běžné upínací systémy nulového bodu se vzdálenostmi systému 200 mm. Polohovací otvory Ø 16 mm pro upínací systémy nulového bodu se vzdálenostmi systému 96 mm. Tři směrové drážky s 18H7 k podélnému a příčnému vyrovnání a na stolech s T-drážkou. Zalícované otvory Ø12F7 a Ø16F7 pro rastrové systémy s roztečí otvorů 40 a 50 mm. K dispozici jsou tři různá provedení: Vícenásobné upínací systémy oboustranné klínové upínače s pevnou čelistí ES / K1828. Vícenásobné upínací systémy oboustranné klínové upínače s pevnou čelistí DS / K1829. Vícenásobné upínací systémy jednostranné klínové upínače s pevnou čelistí ES / K1830.
Technické údaje	Systémová šířka 50 Maximální upínací síla: 15 kN Maximální utahovací moment: 55 Nm Systémová šířka 72 Maximální upínací síla: 25 kN Maximální utahovací moment: 60 Nm Systémová šířka 100 Maximální upínací síla: 35 kN Maximální utahovací moment: 85 Nm
Použití	Lze namontovat několik vícenásobných upínacích systémů s různou délkou za sebou nebo vedle sebe. Díky přesnému ozubení je možné velmi přesné polohování pevných čelistí. Díky postranní stupnici na upínacích lištách je možné každou polohu pevných čelistí zdokumentovat a v případě opakování identicky nastavit. Na boční závitové otvory lze namontovat dorazy. Ovládáním upínacího šroubu v klínových upínačích se upínací segmenty pohybují a přitlačují obrobky k pevným čelistem.
Přednosti	Univerzální a flexibilní. Pro malé a velké velikosti výrobní série. Lze upínat i velké díly na několika upínacích lištách vedle sebe.
Příslušenství	Upínací čepy K0967. Šrouby s válcovou hlavou K0869.10X30. Šrouby s válcovou hlavou K0869.12X25. Lícované šrouby K0815.12045 / K0815.16055. Opěrná lišta K1752. Nasazovací čelisti s přídavkem na opracování K1753. Nasazovací čelisti s prizmou K1754. Doraz obrobku K1755. Distanční prvek K1756. Sada upínek 4K1757. Kamen do T-drážky K1758. Kamen do vodicí drážky K0954.
Rozsah dodávky	1× upínací lišta. Počet klínových upínačů a pevných čelistí v závislosti na systémové velikosti (viz tabulka).

Detail zavřít

Zruš filtr

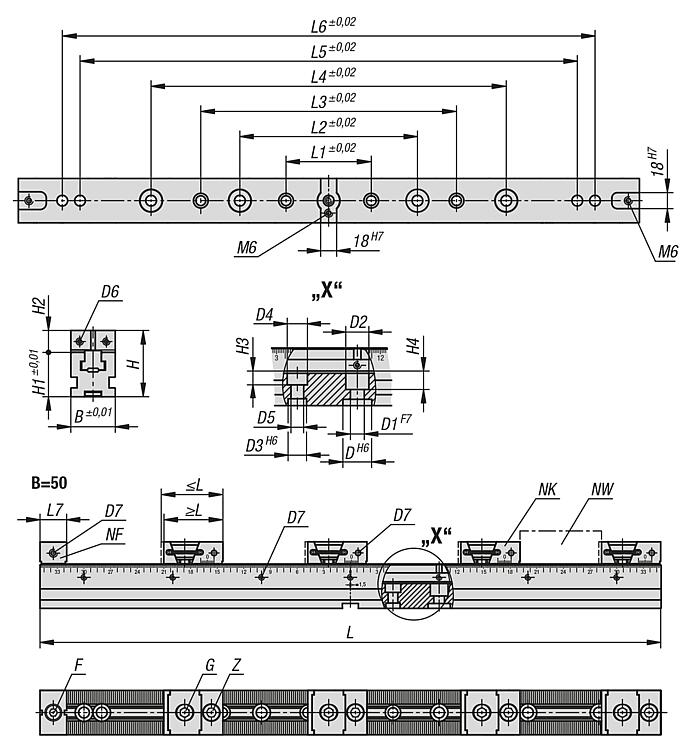

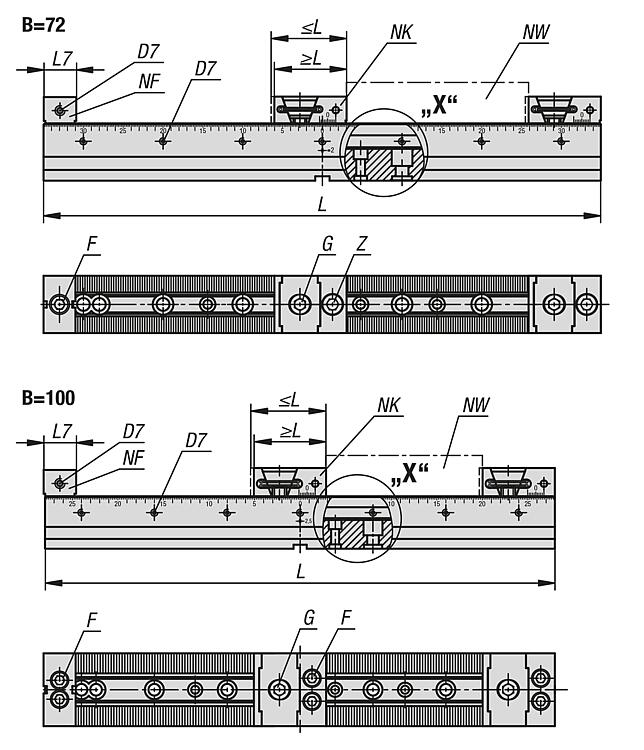

Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	L	B	H	L min.	L max.	L1	L2	L3	L4	L5	L6	L7	D	D1	D2	D3	D4	D5	D6	D7	H1	H2	H3	H4	F Válcovoý šroub DIN 912	G šroub s válcovou hlavou DIN 912	Z Šroub s válcovou hlavou DIN 912	NK = počet klínových upínačů	NF = počet pevných čelistí	NW = počet obrobků
K1830.05040001	45 373,90 Kč	54 902,42 Kč		3D	hladké	400	50	75	64	70	96	200	288	300	–	–	30	25	12	20	16	17,5	11	M5	M6	50	25	12	16	M10×30	M12×25	M12×30	4	1	4
K1830.05040002	50 135,10 Kč	60 663,47 Kč		3D	s rýhováním	400	50	75	64	70	96	200	288	300	–	–	30	25	12	20	16	17,5	11	M5	M6	50	25	12	16	M10×30	M12×25	M12×30	4	1	4
K1830.05050001	50 852,10 Kč	61 531,04 Kč		3D	hladké	500	50	75	64	70	96	200	288	400	–	–	30	25	12	20	16	17,5	11	M5	M6	50	25	12	16	M10×30	M12×25	M12×30	4	1	4
K1830.05050002	55 641,90 Kč	67 326,70 Kč		3D	s rýhováním	500	50	75	64	70	96	200	288	400	–	–	30	25	12	20	16	17,5	11	M5	M6	50	25	12	16	M10×30	M12×25	M12×30	4	1	4
K1830.05060001	53 978,40 Kč	65 313,86 Kč		3D	hladké	600	50	75	64	70	96	200	288	400	500	–	30	25	12	20	16	17,5	11	M5	M6	50	25	12	16	M10×30	M12×25	M12×30	4	1	4
K1830.05060002	58 768,10 Kč	71 109,40 Kč		3D	s rýhováním	600	50	75	64	70	96	200	288	400	500	–	30	25	12	20	16	17,5	11	M5	M6	50	25	12	16	M10×30	M12×25	M12×30	4	1	4
K1830.05070001	57 706,90 Kč	69 825,35 Kč		3D	hladké	700	50	75	64	70	96	200	288	400	560	600	30	25	12	20	16	17,5	11	M5	M6	50	25	12	16	M10×30	M12×25	M12×30	4	1	4
K1830.05070002	62 468,00 Kč	75 586,28 Kč		3D	s rýhováním	700	50	75	64	70	96	200	288	400	560	600	30	25	12	20	16	17,5	11	M5	M6	50	25	12	16	M10×30	M12×25	M12×30	4	1	4
K1830.07240001	52 573,00 Kč	63 613,33 Kč		3D	hladké	400	72	112	86	93	96	200	288	300	–	–	40	25	16	26	16	17,5	11	M6	M6	72	40	15	23,5	M14X1,5X50	M16×40	M16X50	2	1	2
K1830.07240002	54 953,50 Kč	66 493,74 Kč		3D	s rýhováním	400	72	112	86	93	96	200	288	300	–	–	40	25	16	26	16	17,5	11	M6	M6	72	40	15	23,5	M14X1,5X50	M16×40	M16X50	2	1	2
K1830.07250001	59 399,10 Kč	71 872,91 Kč		3D	hladké	500	72	112	86	93	96	200	288	400	–	–	40	25	16	26	16	17,5	11	M6	M6	72	40	15	23,5	M14X1,5X50	M16×40	M16X50	2	1	2
K1830.07250002	61 808,40 Kč	74 788,16 Kč		3D	s rýhováním	500	72	112	86	93	96	200	288	400	–	–	40	25	16	26	16	17,5	11	M6	M6	72	40	15	23,5	M14X1,5X50	M16×40	M16X50	2	1	2
K1830.07260001	62 754,90 Kč	75 933,43 Kč		3D	hladké	600	72	112	86	93	96	200	288	400	500	–	40	25	16	26	16	17,5	11	M6	M6	72	40	15	23,5	M14X1,5X50	M16×40	M16X50	2	1	2
K1830.07260002	65 135,40 Kč	78 813,83 Kč		3D	s rýhováním	600	72	112	86	93	96	200	288	400	500	–	40	25	16	26	16	17,5	11	M6	M6	72	40	15	23,5	M14X1,5X50	M16×40	M16X50	2	1	2
K1830.07270001	68 491,10 Kč	82 874,23 Kč		3D	hladké	700	72	112	86	93	96	200	288	400	560	600	40	25	16	26	16	17,5	11	M6	M6	72	40	15	23,5	M14X1,5X50	M16×40	M16X50	2	1	2
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	L	B	H	L min.	L max.	L1	L2	L3	L4	L5	L6	L7	D	D1	D2	D3	D4	D5	D6	D7	H1	H2	H3	H4	F Válcovoý šroub DIN 912	G šroub s válcovou hlavou DIN 912	Z Šroub s válcovou hlavou DIN 912	NK = počet klínových upínačů	NF = počet pevných čelistí	NW = počet obrobků
K1830.07270002	70 900,40 Kč	85 789,48 Kč		3D	s rýhováním	700	72	112	86	93	96	200	288	400	560	600	40	25	16	26	16	17,5	11	M6	M6	72	40	15	23,5	M14X1,5X50	M16×40	M16X50	2	1	2
K1830.10040001	74 629,00 Kč	90 301,09 Kč		3D	hladké	400	100	114,6	101,5	111,5	96	200	288	300	–	–	70	25	16	26	16	17,5	11	M6	M8	72	42,6	15	23,5	M14X1,5X50	M16×40	–	2	1	2
K1830.10040002	74 743,70 Kč	90 439,88 Kč		3D	s rýhováním	400	100	114,6	101,5	111,5	96	200	288	300	–	–	70	25	16	26	16	17,5	11	M6	M8	72	42,6	15	23,5	M14X1,5X50	M16×40	–	2	1	2
K1830.10050001	82 286,90 Kč	99 567,15 Kč		3D	hladké	500	100	114,6	101,5	111,5	96	200	288	400	–	–	70	25	16	26	16	17,5	11	M6	M8	72	42,6	15	23,5	M14X1,5X50	M16×40	–	2	1	2
K1830.10050002	82 401,60 Kč	99 705,94 Kč		3D	s rýhováním	500	100	114,6	101,5	111,5	96	200	288	400	–	–	70	25	16	26	16	17,5	11	M6	M8	72	42,6	15	23,5	M14X1,5X50	M16×40	–	2	1	2
K1830.10060001	86 789,90 Kč	105 015,78 Kč		3D	hladké	600	100	114,6	101,5	111,5	96	200	288	400	500	–	70	25	16	26	16	17,5	11	M6	M8	72	42,6	15	23,5	M14X1,5X50	M16×40	–	2	1	2
K1830.10060002	86 904,60 Kč	105 154,57 Kč		3D	s rýhováním	600	100	114,6	101,5	111,5	96	200	288	400	500	–	70	25	16	26	16	17,5	11	M6	M8	72	42,6	15	23,5	M14X1,5X50	M16×40	–	2	1	2
K1830.10070001	92 583,50 Kč	112 026,04 Kč		3D	hladké	700	100	114,6	101,5	111,5	96	200	288	400	560	600	70	25	16	26	16	17,5	11	M6	M8	72	42,6	15	23,5	M14X1,5X50	M16×40	–	2	1	2
K1830.10070002	92 698,20 Kč	112 164,82 Kč		3D	s rýhováním	700	100	114,6	101,5	111,5	96	200	288	400	560	600	70	25	16	26	16	17,5	11	M6	M8	72	42,6	15	23,5	M14X1,5X50	M16×40	–	2	1	2
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
