Plovoucí upínače se samostatným sevřením obrobku a zablokováním
Popis produktu
Kód:
K1227
Výrobce:
Kipp
Ceny:
jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:
běžně cca 7 až 10 dnů od objednání, v závislosti na množství
a aktuálních zásobách. Konkrétní termíny dodání ověřujeme
a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti
zboží lze objednávku zrušit. Více
informací.
Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.
Základní těleso a upínací čelisti z cementační oceli.
Pouzdro z hliníku.
Provedení
Základní těleso nitridováno, brynýrováno a broušeno.
Upínací čelisti nitridovány a brynýrovány.
Pouzdro modře eloxováno.
Upozornění

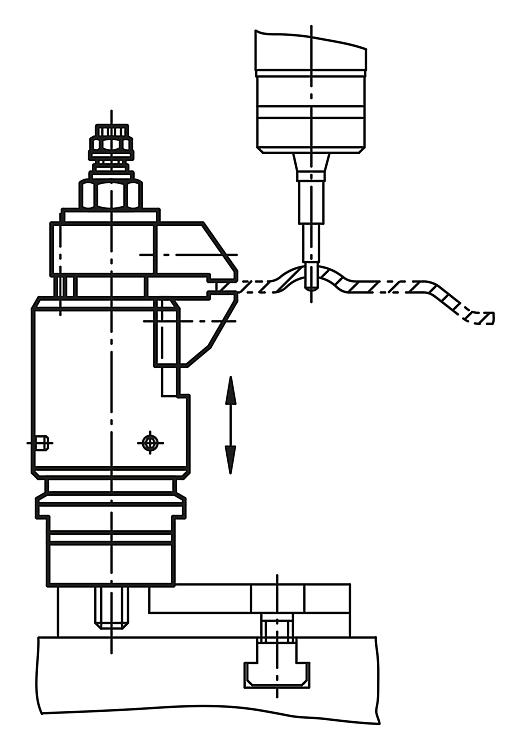

Plovoucí upínač slouží k upínání a podepření předefinovaných
upínacích míst u dílů citlivých na ohyb. Zabraňuje vibracím
a prohnutí během obrábění.
Způsob ovládání
1. Plovoucí upínač stlačte směrem dolů.
2. Upínací čelist zaklopte až k dorazu. Spodní čelist se mírnou silou
pružiny přimkne k obrobku.
3. Dotáhněte šestihrannou matici (vel. klíče 18). Čelisti sevřou
obrobek, upínač je ještě plovoucí.
4. Dotáhněte šestihrannou matici (vel. klíče 10). Sevření obrobku je
ukončeno.
5. Uvolnění se provádí v opačném pořadí.
Montáž

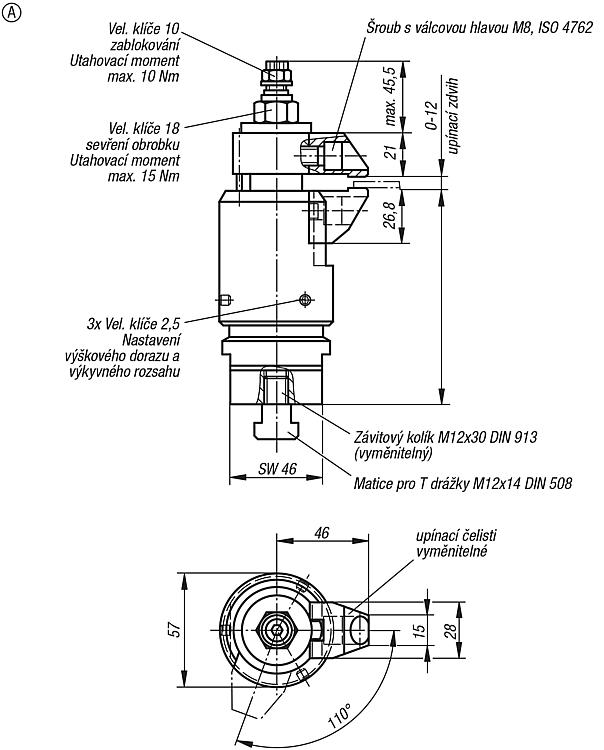

Provedení A:
Plovoucí upínač připevněte pomocí připojovacího závitu M12 na
přípravek.
Výškový doraz a velikost výkyvu seřiďte pomocí modrého seřizovacího
pouzdra a sevřete závitovým kolíkem (3× vel. klíče 2,5). Při
nastavování výškového omezení směrem nahoru zohledněte dostatečnou
vůli.
Pro bezpečnou funkci musí být otvor se závitem M12 vždy uzavřený. Pro
specifické situace při upínání lze sériové upínací čelisti upravit či
vyměnit.

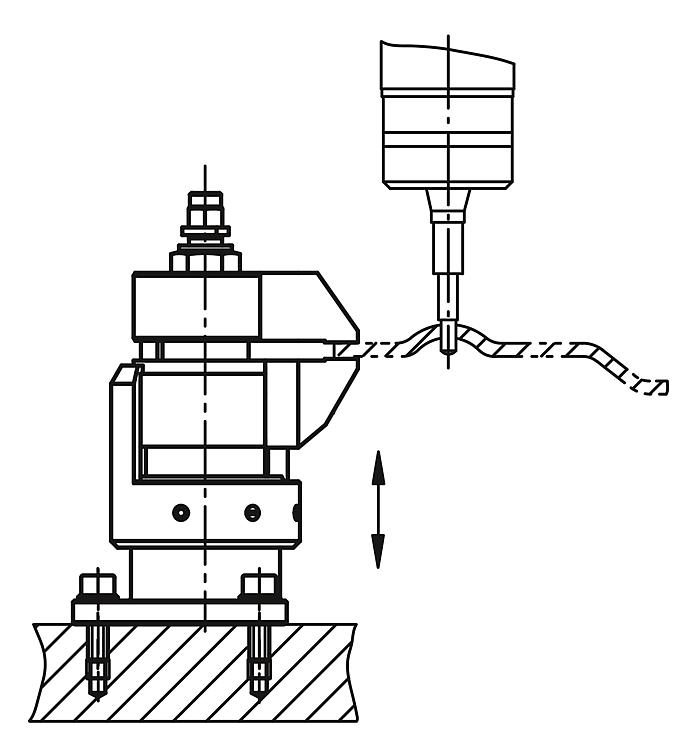

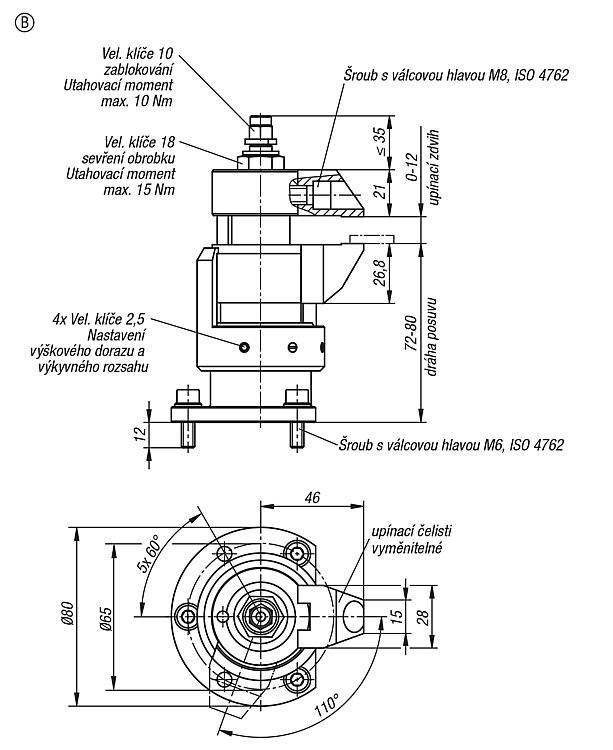

Provedení B:
Plovoucí upínač s upevňovacími otvory pro M6 upevněte na přípravek.
Výškový doraz a akční okruh seřiďte modrým stavěcím pouzdrem
a sevřete závitovým kolíkem (4× vel. klíče 2,5). Při nastavování
výškového omezení ponechte dostatečně velkou vůli.
Pro specifické upínací situace lze sériové upínací čelisti pozměnit
resp. je vyměnit.
Detail zavřít
Zruš filtr
Objednací kód
Základní cena bez DPH
Koncová cena s DPH
Objednat
CAD
Provedení
Dráha přistavení
Max. upínací zdvih
Nosná síla (N)
Upínací síla N
K1227.080812
28 484,70 Kč
34 466,49 Kč
CAD
B
8
12
8000
8000
K1227.100812
26 531,60 Kč
32 103,24 Kč
CAD
A
10
12
8000
8000
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
Datový list K1227 Plovoucí upínače se samostatným sevřením obrobku a zablokováním
