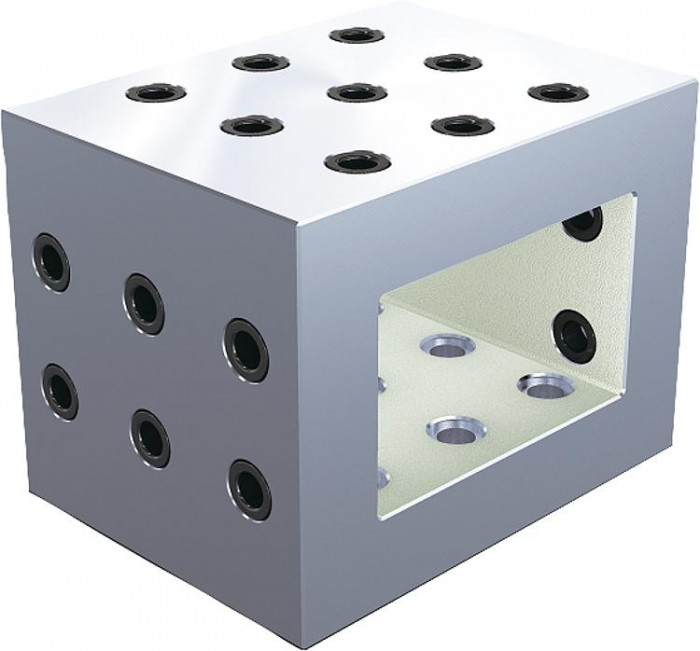

Konzoly, šedá litina s rastrovými otvory

Novinka

Popis produktu

Kód:	K0809
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Aktuálně může docházet u některých položek k opoždění dodacího termínu z důvodu stěhování skladů u dodavatele v Německu. Děkujeme za pochopení
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Konzoly, šedá litina s rastrovými otvory | K0809
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

zavřít

Ke stažení

Datový list K0809 Konzoly, šedá litina s rastrovými otvory

Varianty
Technické parametry

Material	GJL 300.
Provedení	Dosedací a upínací plochy broušené.
Upozornění	Rozteč rastru 50 ±0,02 mm. Konzoly se používají k namontování modulárních přípravků. Lze je přesně umístit a upevnit na rastrové systémy. Poloha rastrových otvorů tak může pokračovat na vyšší upínací ploše. Konzoly slouží též jako základní tělesa pro upínání menších obrobků. Konzoly systémové velikosti M12 se připevňují lícovanými šrouby K0815.112065. Konzoly systémové velikosti M16 se připevňují lícovanými šrouby K0815.116065. Ochranné zátky k uzavření rastrových otvorů je nutné objednávat samostatně.
Odkaz na výkres	Rastrový otvor Otvoru pro lícovaný šroub

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Objednat	L	B	H	D	D1	Počet rastrových otvorů	Počet upevňovacích otvorů	.step
K0809.212201515	15 169,40 Kč		200	150	150	12	M12	15	10	.step
K0809.2122515201	19 712,20 Kč		250	150	200	12	M12	21	14
K0809.216201515	16 683,70 Kč		200	150	150	16	M16	15	10	.step
K0809.2162515201	21 226,40 Kč		250	150	200	16	M16	21	14
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
