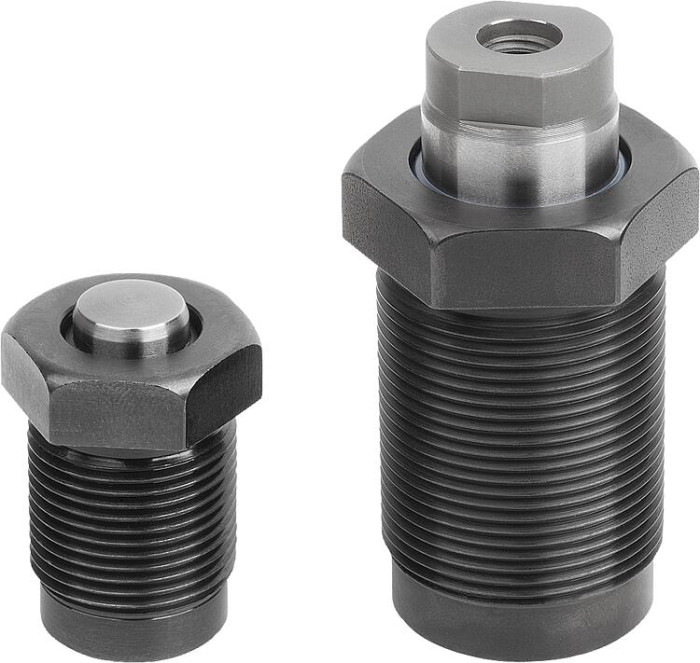

Šroubovací válce, hydraulické, jednočinné, s návratem pomocí pružiny
Popis produktu
| Kód: | K1861 |
|---|---|
| Výrobce: | Kipp |
| Ceny: | jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže. |
| Termín dodání: | běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací. |
Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme. |
zavřít
zavřít
Ke stažení
Datový list K1861 Šroubovací válce, hydraulické, jednočinné, s návratem pomocí pružiny Technické informace k hydraulickým upínacím prvkům
Detail zavřít
| Objednací kód | Základní cena bez DPH | Koncová cena s DPH | Objednat | CAD | Provedení | Průměr pístu | Zdvih | Druh připojení | D | G | G1 | H | H1 | H2 | H3 | H5 | H6 | H8 | H9 | H10 | L | R | SW | SW1 | Upínací síla při 100 bar (kN) | Upínací síla při 400 bar (kN) | Zpětná síla pružiny min. (N) | Potřeba oleje / 10 mm zdvih (cm³) | Utahovací moment max. Nm |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| K1861.1210230711 | 1 569,60 Kč | 1 899,22 Kč | A | 12 | 10 | navrtané kanály | 6 | M22×1,5 | – | 38 | 27 | 7 | 3 | – | – | 15 | 6 | 26,5 | 31 | 25 | 24 | – | 1,1 | 4,5 | 30 | 1,13 | 40 | ||
| K1861.1210230811 | 1 743,80 Kč | 2 110,00 Kč | B | 12 | 10 | navrtané kanály | 6 | M22×1,5 | M6 | 45 | 27 | 7 | 10 | 5,5 | 6,5 | 15 | 6 | 26,5 | 31 | – | 24 | 10 | 1,1 | 4,5 | 30 | 1,13 | 40 | ||
| K1861.1210230911 | 2 761,10 Kč | 3 340,93 Kč | C | 12 | 10 | navrtané kanály | 6 | M22×1,5 | – | 45,5 | 27 | 7 | 10,5 | – | – | 15 | 6 | 26,5 | 31 | – | 24 | – | 1,1 | 4,5 | 30 | 1,13 | 40 | ||
| K1861.1612230711 | 1 743,80 Kč | 2 110,00 Kč | A | 16 | 12 | navrtané kanály | 6 | M26×1,5 | – | 45,5 | 34 | 8 | 3 | – | – | 19 | 7 | 33,5 | 34 | 35 | 27 | – | 2 | 8 | 50 | 2,01 | 50 | ||
| K1861.1612230811 | 1 889,10 Kč | 2 285,81 Kč | B | 16 | 12 | navrtané kanály | 6 | M26×1,5 | M6 | 51,5 | 34 | 8 | 9 | 5,5 | 6,5 | 19 | 7 | 33,5 | 34 | – | 27 | 13 | 2 | 8 | 50 | 2,01 | 50 | ||
| K1861.1612230911 | 2 790,00 Kč | 3 375,90 Kč | C | 16 | 12 | navrtané kanály | 6 | M26×1,5 | – | 53 | 34 | 8 | 11 | – | – | 19 | 7 | 33,5 | 34 | – | 27 | – | 2 | 8 | 50 | 2,01 | 50 | ||
| K1861.2015230711 | 2 034,50 Kč | 2 461,75 Kč | A | 20 | 15 | navrtané kanály | 7 | M30×1,5 | – | 56 | 43 | 8 | 4 | – | – | 23 | 7 | 42,5 | 40 | 50 | 32 | – | 3,1 | 12,5 | 75 | 3,14 | 60 | ||
| K1861.2015230811 | 2 121,60 Kč | 2 567,14 Kč | B | 20 | 15 | navrtané kanály | 7 | M30×1,5 | M8 | 65,5 | 43 | 8 | 13,5 | 6 | 8 | 23 | 7 | 42,5 | 40 | – | 32 | 17 | 3,1 | 12,5 | 75 | 3,14 | 60 | ||
| K1861.2015230911 | 3 429,50 Kč | 4 149,70 Kč | C | 20 | 15 | navrtané kanály | 7 | M30×1,5 | – | 69,5 | 43 | 8 | 17,5 | – | – | 23 | 7 | 42,5 | 40 | – | 32 | – | 3,1 | 12,5 | 75 | 3,14 | 60 | ||
| K1861.2516230711 | 2 354,10 Kč | 2 848,46 Kč | A | 25 | 16 | navrtané kanály | 7 | M38×1,5 | – | 59,5 | 45,5 | 11 | 5 | – | – | 26,5 | 10 | 45 | 52 | 70 | 41 | – | 4,9 | 19,6 | 125 | 4,91 | 80 | ||
| K1861.2516230811 | 2 528,60 Kč | 3 059,61 Kč | B | 25 | 16 | navrtané kanály | 7 | M38×1,5 | M8 | 68,5 | 45,5 | 11 | 14 | 7 | 8 | 26,5 | 10 | 45 | 52 | – | 41 | 19 | 4,9 | 19,6 | 125 | 4,91 | 80 | ||
| K1861.2516230911 | 3 807,20 Kč | 4 606,71 Kč | C | 25 | 16 | navrtané kanály | 7 | M38×1,5 | – | 72,5 | 45,5 | 11 | 18 | – | – | 26,5 | 10 | 45 | 52 | – | 41 | – | 4,9 | 19,6 | 125 | 4,91 | 80 | ||
| K1861.3220230711 | 4 185,30 Kč | 5 064,21 Kč | A | 32 | 20 | navrtané kanály | 8 | M48×1,5 | – | 87 | 71,5 | 12 | 7 | – | – | 40 | 11 | 71 | 62 | 100 | 50 | – | 8 | 32 | 200 | 8,04 | 225 | ||
| K1861.3220230811 | 4 388,50 Kč | 5 310,09 Kč | B | 32 | 20 | navrtané kanály | 8 | M48×1,5 | M12 | 98 | 71,5 | 12 | 18 | 9 | 12 | 40 | 11 | 71 | 62 | – | 50 | 24 | 8 | 32 | 200 | 8,04 | 225 | ||
| K1861.3220230911 | 5 580,30 Kč | 6 752,16 Kč | C | 32 | 20 | navrtané kanály | 8 | M48×1,5 | – | 100 | 71,5 | 12 | 20 | – | – | 40 | 11 | 71 | 62 | – | 50 | – | 8 | 32 | 200 | 8,04 | 225 | ||
| Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku. | |||||||||||||||||||||||||||||
