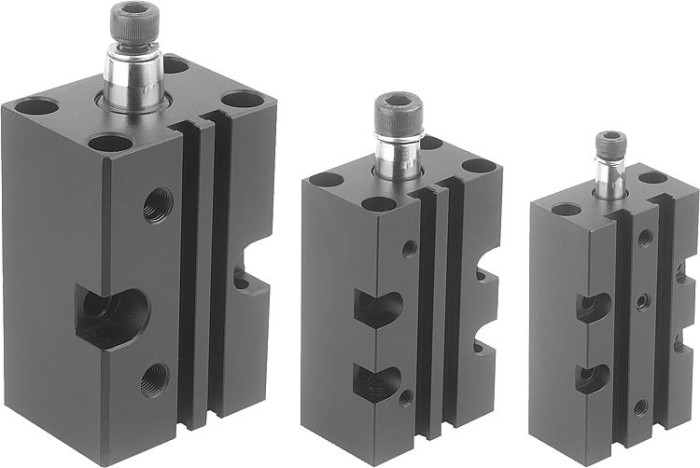

Otočné upínače pneumatické

Name: Otočné upínače pneumatické
Brand: Kipp
SKU: K1815
Availability: InStock

Novinka

Popis produktu

Kód:	K1815
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Otočné upínače pneumatické | K1815
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list Kipp K1815 Otočné upínače pneumatické

Varianty
Technické parametry

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Provedení 1	Velikost	A	A1	A2	A3	A4	A5	B	D	D1	D2	D3	D4	D5	H	H1	H2	H3	H4	H5	H6	Zdvih S	L	S1	S2	T	T1	F1 N
K1815.1121	7 928,60 Kč	9 593,61 Kč		3D	otáčení doleva	A	12	35	0	10	31		20	24	8	M5	4,3	M5	M5	4,3	76	105	70	11	51	26	21	16	40	7	9	5	15	30
K1815.1161	8 152,30 Kč	9 864,28 Kč		3D	otáčení doleva	A	16	41	–2	11	31		21	28	8	M5	4,3	M5	M5	4,3	76	105	70	11	51	26	21	16	42	7	9	4,5	15	60
K1815.1201	8 248,20 Kč	9 980,32 Kč		3D	otáčení doleva	B	20	48	8	13	36	20	11,5	30	12	M8	5,5	M6	M5	5,5	80	125	74	17	44,5	24	22	27	46	12	15	4,5	20	80
K1815.1251	8 248,20 Kč	9 980,32 Kč		.step	otáčení doleva	C	25	50	7,5	15	40	20	17	35	14	M8	6,5	M8	M5	8,5	83	125	78	17	44,5	32	–	27	55	15	12	5	20	170
K1815.1321	8 568,10 Kč	10 367,40 Kč		3D	otáčení doleva	C	32	60	12,5	20	45	30	18	45	16	M8	6,5	M8	G1/8	8,5	96	145	90	22	50	43	–	30	60	16	14	6,5	20	270
K1815.1401	8 887,70 Kč	10 754,12 Kč		3D	otáčení doleva	C	40	70	15,5	24,5	52	37	22	55	16	M8	8,5	M10	G1/8	8,5	96	145	90	20	52	40	–	31	70	16	15	8	25	450
K1815.1501	10 666,70 Kč	12 906,71 Kč		3D	otáčení doleva	C	50	80	21,5	31	66	46	25	65	20	M10	8,5	M10	G1/8	10,5	106	162	100	25	53,5	45	–	30	85	15	15	6,5	30	700
K1815.1631	11 928,70 Kč	14 433,73 Kč		3D	otáčení doleva	C	63	90	27,5	37,5	80	60	30	80	20	M10	10,5	M12	G1/8	10,5	106	162	100	28	53,5	36	–	30	100	15	15	8,5	30	1100
K1815.2121	7 928,60 Kč	9 593,61 Kč		3D	výkyv vlevo	A	12	35	0	10	31		20	24	8	M5	4,3	M5	M5	4,3	76	105	70	11	51	26	21	16	40	7	9	5	15	30
K1815.2161	8 152,30 Kč	9 864,28 Kč		3D	výkyv vlevo	A	16	41	–2	11	31		21	28	8	M5	4,3	M5	M5	4,3	76	105	70	11	51	26	21	16	42	7	9	4,5	15	60
K1815.2201	8 248,20 Kč	9 980,32 Kč		3D	výkyv vlevo	B	20	48	8	13	36	20	11,5	30	12	M8	5,5	M6	M5	5,5	80	125	74	17	44,5	24	22	27	46	12	15	4,5	20	80
K1815.2251	8 248,20 Kč	9 980,32 Kč		.step	výkyv vlevo	C	25	50	7,5	15	40	20	17	35	14	M8	6,5	M8	M5	8,5	83	125	78	17	44,5	32	–	27	55	15	12	5	20	170
K1815.2321	8 568,10 Kč	10 367,40 Kč		3D	výkyv vlevo	C	32	60	12,5	20	45	30	18	45	16	M8	6,5	M8	G1/8	8,5	96	145	90	22	50	43	–	30	60	16	14	6,5	20	270
K1815.2401	8 887,70 Kč	10 754,12 Kč		3D	výkyv vlevo	C	40	70	15,5	24,5	52	37	22	55	16	M8	8,5	M10	G1/8	8,5	96	145	90	20	52	40	–	31	70	16	15	8	25	450
K1815.2501	10 666,70 Kč	12 906,71 Kč		3D	výkyv vlevo	C	50	80	21,5	31	66	46	25	65	15	M10	8,5	M10	G1/8	10,5	106	162	100	25	53,5	45	–	30	85	15	15	6,5	30	700
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Provedení 1	Velikost	A	A1	A2	A3	A4	A5	B	D	D1	D2	D3	D4	D5	H	H1	H2	H3	H4	H5	H6	Zdvih S	L	S1	S2	T	T1	F1 N
K1815.2631	11 928,70 Kč	14 433,73 Kč		3D	výkyv vlevo	C	63	90	27,5	37,5	80	60	30	80	15	M10	10,5	M12	G1/8	10,5	106	162	100	28	53,5	36	–	30	100	15	15	8,5	30	1100
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

Materiál	Základní těleso, hliník. Dvojčinná pístnice, nerezová ocel.
Provedení	Základní těleso, černé, eloxované.
Upozornění	Výklopné upínače nacházejí uplatnění tam, kde postačí malé upínací síly nebo tehdy, musí-li upínací bod zůstat volný pro vložení a vyjmutí obrobku. Blokový tvar tělesa poskytuje univerzální možnosti upnutí. Magnetický píst je připraven na elektrické snímání koncové polohy. Včetně šroubu a pružné podložky k upevnění upínacích ramen, které lze dodat jako příslušenství. Výklopný upínač nesmí být při vyklápění ničím omezován. F1 = při 6 barech max. provozního tlaku.
Na vyžádání	Bezdotykový spínač.
Příslušenství	upínací rameno K1816 adaptér K1817
