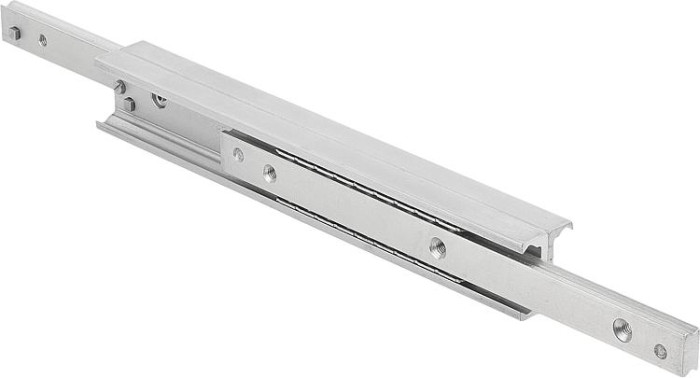

Teleskopické lišty, ocelové ve dvojitém tvaru T, plný výsuv, nosnost do 305 kg

Name: Teleskopické lišty, ocelové ve dvojitém tvaru T, plný výsuv, nosnost do 305 kg
Brand: Kipp
SKU: K2018
Availability: InStock

Novinka

Popis produktu

Kód:	K2018
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Teleskopické lišty, ocelové ve dvojitém tvaru T, plný výsuv, nosnost do 305 kg | K2018
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list K2018 Teleskopické lišty, ocelové ve dvojitém tvaru T, plný výsuv, nosnost do 305 kg

Materiál

Kolejnička a jezdec z oceli na valivá ložiska.
Kuličky z oceli na valivá ložiska.
Klec kuliček z oceli.

Provedení

Kolejnička, jezdec a kuličková klec pozinkované.
Oběžné dráhy indukčně kaleny.
Kuličky kaleny.

Upozornění

Plný výsuv skládající se ze dvou vodicích kolejnic, které, vzájemně spojené do T-profilu, tvoří vložený prvek, jakož i ze dvou jezdců, které jakožto pevný a pohyblivý prvek tvoří spojení s připojovanou konstrukcí. Vysoká zatížitelnost a malý průhyb díky kompaktní, čtvercové konstrukci s vysokou únosností. Maximální zdvih je větší než zavřená délka teleskopické lišty. Montážní poloha by měla být přednostně vodorovná. Aby bylo možné dosáhnout na všechny upevňovací šrouby, je pro montáž nutné odstranit aretační šroub v liště a poté jej opět vložit. Oboustranný zdvih se dosáhne odstraněním aretačních šroubů.

Interní dorazy slouží k omezení klece. Pro zatížený systém instalujte prosím externí dorazy.

Provedení A:
K montáži kolejnice použijte šrouby se zapuštěnou hlavou podle DIN EN ISO 10642 třídy pevnosti 10.9.
Provedení B:
K montáži kolejnice použijte šrouby třídy pevnosti 10.9.
Maximální pojezdová rychlost činí 0,8 m/s.

Teplota použití –30 °C až +170 °C.

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Typ provedení	Velikost	B	D pro šroub	H	H2	L	Zdvih S	C0Y N	C0Z N	Počet otvorů
K2018.1280210	5 829,10 Kč	7 053,21 Kč		3D	A	pro závitový otvor	28	28	M5	26	7,5	210	232	432	302	3
K2018.1280370	7 795,90 Kč	9 433,04 Kč		3D	A	pro závitový otvor	28	28	M5	26	7,5	70	380	968	471	5
K2018.1280450	8 685,50 Kč	10 509,46 Kč		3D	A	pro závitový otvor	28	28	M5	26	7,5	450	464	1169	385	6
K2018.1280530	9 635,90 Kč	11 659,44 Kč		3D	A	pro závitový otvor	28	28	M5	26	7,5	530	548	1107	325	7
K2018.1350370	8 813,70 Kč	10 664,58 Kč		3D	A	pro závitový otvor	35	35	M6	34	10	370	406	1025	718	5
K2018.1350450	10 275,60 Kč	12 433,48 Kč		3D	A	pro závitový otvor	35	35	M6	34	10	450	494	1250	793	6
K2018.1350530	11 164,20 Kč	13 508,68 Kč		3D	A	pro závitový otvor	35	35	M6	34	10	530	558	1685	728	7
K2018.1350610	12 558,90 Kč	15 196,27 Kč		3D	A	pro závitový otvor	35	35	M6	34	10	610	646	1908	626	8
K2018.1430450	13 064,20 Kč	15 807,68 Kč		3D	A	pro závitový otvor	43	43	M8	44	13,5	450	486	1828	1279	6
K2018.1430530	14 015,90 Kč	16 959,24 Kč		3D	A	pro závitový otvor	43	43	M8	44	13,5	530	556	2375	1434	7
K2018.1430610	15 659,50 Kč	18 948,00 Kč		3D	A	pro závitový otvor	43	43	M8	44	13,5	610	626	2934	1300	8
K2018.1430770	18 771,00 Kč	22 712,91 Kč		3D	A	pro závitový otvor	43	43	M8	44	13,5	770	796	3055	1016	10
K2018.1430930	20 672,40 Kč	25 013,60 Kč		3D	A	pro závitový otvor	43	43	M8	44	13,5	930	966	2506	833	12
K2018.2280210	5 829,10 Kč	7 053,21 Kč		3D	B	se zapuštěným otvorem	28	28	M5	26	7,5	210	232	432	302	3
K2018.2280370	7 795,90 Kč	9 433,04 Kč		3D	B	se zapuštěným otvorem	28	28	M5	26	7,5	370	380	968	471	5
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Typ provedení	Velikost	B	D pro šroub	H	H2	L	Zdvih S	C0Y N	C0Z N	Počet otvorů
K2018.2280450	8 685,50 Kč	10 509,46 Kč		3D	B	se zapuštěným otvorem	28	28	M5	26	7,5	450	464	1169	385	6
K2018.2280530	9 635,90 Kč	11 659,44 Kč		3D	B	se zapuštěným otvorem	28	8	M5	26	7,5	530	548	1107	325	7
K2018.2350370	8 813,70 Kč	10 664,58 Kč		3D	B	se zapuštěným otvorem	35	35	M6	34	10	370	406	1025	718	5
K2018.2350450	10 275,60 Kč	12 433,48 Kč		3D	B	se zapuštěným otvorem	35	35	M6	34	10	450	494	1250	793	6
K2018.2350530	11 164,20 Kč	13 508,68 Kč		3D	B	se zapuštěným otvorem	35	35	M6	34	10	530	558	1685	728	7
K2018.2350610	12 558,90 Kč	15 196,27 Kč		3D	B	se zapuštěným otvorem	35	5	M6	34	10	610	646	1908	626	8
K2018.2430450	13 064,20 Kč	15 807,68 Kč		3D	B	se zapuštěným otvorem	43	43	M8	44	13,5	450	486	1828	1279	6
K2018.2430530	14 015,90 Kč	16 959,24 Kč		3D	B	se zapuštěným otvorem	43	43	M8	44	13,5	530	556	2375	1434	7
K2018.2430610	15 659,50 Kč	18 948,00 Kč		3D	B	se zapuštěným otvorem	43	43	M8	44	13,5	610	626	2934	1300	8
K2018.2430770	18 771,00 Kč	22 712,91 Kč		3D	B	se zapuštěným otvorem	43	43	M8	44	13,5	770	796	3055	1016	10
K2018.2430930	20 672,40 Kč	25 013,60 Kč		3D	B	se zapuštěným otvorem	43	43	M8	44	13,5	930	966	2506	833	12
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
