Lineární kuličková ložiska s jezdci uloženými uvnitř, ocel, nosnost do 3.959 kg

Name: Lineární kuličková ložiska s jezdci uloženými uvnitř, ocel, nosnost do 3.959 kg
Brand: Kipp
SKU: K2022
Availability: InStock

Novinka

Popis produktu

Kód:	K2022
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Lineární kuličková ložiska s jezdci uloženými uvnitř, ocel, nosnost do 3.959 kg | K2022
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list K2022 Lineární kuličková ložiska s jezdci uloženými uvnitř, ocel, nosnost do 3.959 kg

Materiál

Kolejnička a jezdec z oceli na valivá ložiska.
Kuličky z oceli na valivá ložiska.
Klec kuliček z oceli.

Provedení

Kolejnička, jezdec a kuličková klec pozinkované.
Oběžné dráhy indukčně kaleny.
Kuličky kaleny.

Upozornění

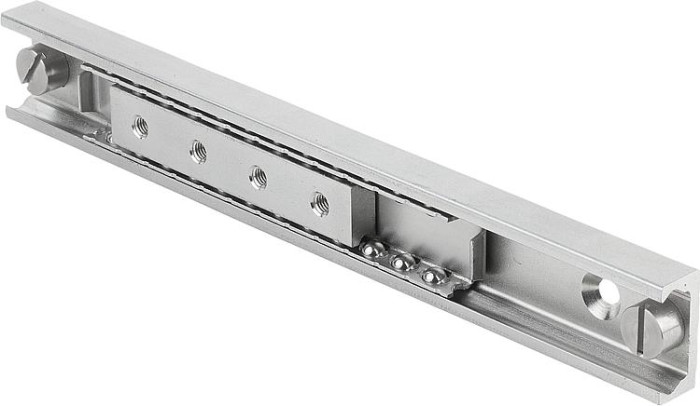

Lineární kuličkové ložisko sestávající z vodicí kolejnice a jezdce, který jezdí uvnitř kuličkové klece ve vodicí kolejnici. Montážní poloha by měla být přednostně vodorovná.

Vnitřní dorazy slouží k omezení klece. Pro zatížený systém instalujte prosím externí dorazy.

K montáži kolejnice použijte šrouby se zapuštěnou hlavou podle DIN EN ISO 10642 třídy pevnosti 10.9.

Maximální pojezdová rychlost činí 0,8 m/s.

Teplota použití –30 °C až +170 °C.

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Velikost	B	B1	Zdvih S	D pro šroub	D1	H	H1	H2	L	L1	L2	L3	R	S1=Sáně	C0Y N	C0Z N	Mx Nm	My Nm	Mz Nm	Počet otvorů
K2022.280600130	2 411,40 Kč	2 917,79 Kč		3D	28	28	15	30	M5	M5	13	12,25	7,5	130	20	10	20	1	60	3480	2436	17,1	24	35	3
K2022.280600210	2 661,90 Kč	3 220,90 Kč		3D	28	28	15	110	M5	M5	13	12,25	7,5	210	20	10	20	1	60	3480	2436	17,1	24	35	3
K2022.280600290	2 917,30 Kč	3 529,93 Kč		3D	28	28	15	190	M5	M5	13	12,25	7,5	290	20	10	20	1	60	3480	2436	17,1	24	35	3
K2022.280600370	3 173,00 Kč	3 839,33 Kč		3D	28	28	15	270	M5	M5	13	12,25	7,5	370	20	10	20	1	60	3480	2436	17,1	24	35	3
K2022.280800290	3 173,00 Kč	3 839,33 Kč		3D	28	28	15	170	M5	M5	13	12,25	7,5	290	20	10	20	1	80	4640	3248	22,7	43	62	4
K2022.280800370	3 423,20 Kč	4 142,07 Kč		3D	28	28	15	250	M5	M5	13	12,25	7,5	370	20	10	20	1	80	4640	3248	22,7	43	62	4
K2022.280800450	3 678,90 Kč	4 451,47 Kč		3D	28	28	15	330	M5	M5	13	12,25	7,5	450	20	10	20	1	80	4640	3248	22,7	43	62	4
K2022.280800610	4 189,70 Kč	5 069,54 Kč		3D	28	28	15	490	M5	M5	13	12,25	7,5	610	20	10	20	1	80	4640	3248	22,7	43	62	4
K2022.281300290	3 423,20 Kč	4 142,07 Kč		3D	28	28	15	120	M5	M5	13	12,25	7,5	290	20	25	80	1	130	7540	5278	36,9	114	163	2
K2022.281300370	3 678,90 Kč	4 451,47 Kč		3D	28	28	15	200	M5	M5	13	12,25	7,5	370	20	25	80	1	130	7540	5278	36,9	114	163	2
K2022.281300450	3 929,30 Kč	4 754,45 Kč		3D	28	28	15	280	M5	M5	13	12,25	7,5	450	20	25	80	1	130	7540	5278	36,9	114	163	2
K2022.281300610	4 434,40 Kč	5 365,62 Kč		3D	28	28	15	440	M5	M5	13	12,25	7,5	610	20	25	80	1	130	7540	5278	36,9	114	163	2
K2022.281300690	4 711,90 Kč	5 701,40 Kč		3D	28	28	15	520	M5	M5	13	12,25	7,5	690	20	25	80	1	130	7540	5278	36,9	114	163	2
K2022.282100450	4 245,90 Kč	5 137,54 Kč		3D	28	28	15	200	M5	M5	13	12,25	7,5	450	20	25	80	1	210	12180	8526	59,7	298	426	3
K2022.282100610	4 878,80 Kč	5 903,35 Kč		3D	28	28	15	360	M5	M5	13	12,25	7,5	610	20	25	80	1	210	12180	8526	59,7	298	426	3
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Velikost	B	B1	Zdvih S	D pro šroub	D1	H	H1	H2	L	L1	L2	L3	R	S1=Sáně	C0Y N	C0Z N	Mx Nm	My Nm	Mz Nm	Počet otvorů
K2022.282101010	6 468,60 Kč	7 827,01 Kč		3D	28	28	15	760	M5	M5	13	12,25	7,5	1010	20	25	80	1	210	12180	8526	59,7	298	426	3
K2022.351300290	4 056,40 Kč	4 908,24 Kč		3D	35	35	15,8	110	M6	M6	17	16	10	290	25	25	80	2	130	9750	6825	47,2	148	211	2
K2022.351300450	4 951,50 Kč	5 991,32 Kč		3D	35	35	15,8	270	M6	M6	17	16	10	450	25	25	80	2	130	9750	6825	47,2	148	211	2
K2022.351300770	6 973,90 Kč	8 438,42 Kč		3D	35	35	15,8	590	M6	M6	17	16	10	770	25	25	80	2	130	9750	6825	47,2	148	211	2
K2022.352100450	5 323,50 Kč	6 441,44 Kč		3D	35	35	15,8	190	M6	M6	17	16	10	450	25	25	80	2	210	15750	11025	76,3	386	551	3
K2022.352100690	6 785,20 Kč	8 210,09 Kč		3D	35	35	15,8	430	M6	M6	17	16	10	690	25	25	80	2	210	15750	11025	76,3	386	551	3
K2022.352101010	8 752,50 Kč	10 590,53 Kč		3D	35	35	15,8	750	M6	M6	17	16	10	1010	25	25	80	2	210	15750	11025	76,3	386	551	3
K2022.352900610	6 591,00 Kč	7 975,11 Kč		3D	35	35	15,8	270	M6	M6	17	16	10	610	25	25	80	2	290	21750	15225	105,3	736	1051	4
K2022.352900930	8 435,30 Kč	10 206,71 Kč		3D	35	35	15,8	590	M6	M6	17	16	10	930	25	25	80	2	290	21750	15225	105,3	736	1051	4
K2022.352901330	11 536,20 Kč	13 958,80 Kč		3D	35	35	15,8	990	M6	M6	17	16	10	1330	25	25	80	2	290	21750	15225	105,3	736	1051	4
K2022.432100450	6 912,80 Kč	8 364,49 Kč		3D	43	43	23	190	M8	M8	22	21	13,5	450	25	25	80	2,5	210	22470	15729	155,1	551	786	3
K2022.432100690	8 308,00 Kč	10 052,68 Kč		3D	43	43	23	430	M8	M8	22	21	13,5	690	25	25	80	2,5	210	22470	15729	155,1	551	786	3
K2022.432101010	10 463,50 Kč	12 660,84 Kč		3D	43	43	23	750	M8	M8	22	21	13,5	1010	25	25	80	2,5	210	22470	15729	155,1	551	786	3
K2022.433700770	9 574,10 Kč	11 584,66 Kč		3D	43	43	23	350	M8	M8	22	21	13,5	770	25	25	80	2,5	370	39590	27713	273,2	1709	2441	5
K2022.433701010	11 347,70 Kč	13 730,72 Kč		3D	43	43	23	590	M8	M8	22	21	13,5	1010	25	25	80	2,5	370	39590	27713	273,2	1709	2441	5
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Velikost	B	B1	Zdvih S	D pro šroub	D1	H	H1	H2	L	L1	L2	L3	R	S1=Sáně	C0Y N	C0Z N	Mx Nm	My Nm	Mz Nm	Počet otvorů
K2022.433701490	14 201,40 Kč	17 183,69 Kč		3D	43	43	23	1070	M8	M8	22	21	13,5	1490	25	25	80	2,5	370	39590	27713	273,2	1709	2441	5
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
