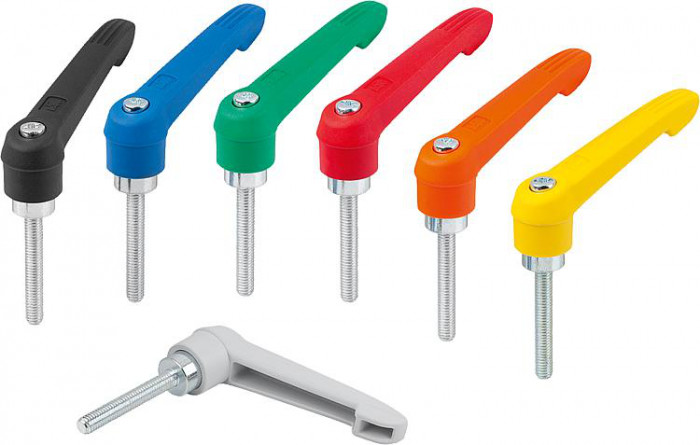

Upínací páky z plastu s vnějším závitem, ocelové části modře pasivované

Name: Upínací páky z plastu s vnějším závitem, ocelové části modře pasivované
Brand: Kipp
SKU: K1660
Availability: InStock

Novinka

Popis produktu

Kód:	K1660
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Upínací páky z plastu s vnějším závitem, ocelové části modře pasivované | K1660
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list K1660 Upínací páky z plastu s vnějším závitem, ocelové části modře pasivované

Varianty
Technické parametry

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Barva základního tělesa	Velikost	X	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	Počet zubů	L
K1660.1051X10	88,80 Kč	107,45 Kč		3D	tmavošedá RAL 7021	1	M5	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	10
K1660.1051X15	88,80 Kč	107,45 Kč		3D	tmavošedá RAL 7021	1	M5	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	15
K1660.1051X20	88,80 Kč	107,45 Kč		3D	tmavošedá RAL 7021	1	M5	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	20
K1660.1051X25	88,80 Kč	107,45 Kč		3D	tmavošedá RAL 7021	1	M5	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	25
K1660.1051X30	88,80 Kč	107,45 Kč		3D	tmavošedá RAL 7021	1	M5	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	30
K1660.1051X35	99,20 Kč	120,03 Kč		3D	tmavošedá RAL 7021	1	M5	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	35
K1660.1051X40	99,20 Kč	120,03 Kč		3D	tmavošedá RAL 7021	1	M5	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	40
K1660.1051X45	99,20 Kč	120,03 Kč		3D	tmavošedá RAL 7021	1	M5	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	45
K1660.1051X50	99,20 Kč	120,03 Kč		3D	tmavošedá RAL 7021	1	M5	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	50
K1660.1052X10	88,80 Kč	107,45 Kč		3D	čistě oranžová RAL 2004	1	M5	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	10
K1660.1052X15	88,80 Kč	107,45 Kč		3D	čistě oranžová RAL 2004	1	M5	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	15
K1660.1052X20	88,80 Kč	107,45 Kč		3D	čistě oranžová RAL 2004	1	M5	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	20
K1660.1052X25	88,80 Kč	107,45 Kč		3D	čistě oranžová RAL 2004	1	M5	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	25
K1660.1052X30	88,80 Kč	107,45 Kč		3D	čistě oranžová RAL 2004	1	M5	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	30
K1660.1052X35	99,20 Kč	120,03 Kč		3D	čistě oranžová RAL 2004	1	M5	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	35
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Barva základního tělesa	Velikost	X	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	Počet zubů	L
K1660.1052X40	99,20 Kč	120,03 Kč		3D	čistě oranžová RAL 2004	1	M5	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	40
K1660.1052X45	99,20 Kč	120,03 Kč		3D	čistě oranžová RAL 2004	1	M5	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	45
K1660.1052X50	99,20 Kč	120,03 Kč		3D	čistě oranžová RAL 2004	1	M5	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	50
K1660.1061X10	88,80 Kč	107,45 Kč		3D	tmavošedá RAL 7021	1	M6	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	10
K1660.1061X15	88,80 Kč	107,45 Kč		3D	tmavošedá RAL 7021	1	M6	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	15
K1660.1061X20	88,80 Kč	107,45 Kč		3D	tmavošedá RAL 7021	1	M6	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	20
K1660.1061X25	88,80 Kč	107,45 Kč		3D	tmavošedá RAL 7021	1	M6	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	25
K1660.1061X30	88,80 Kč	107,45 Kč		3D	tmavošedá RAL 7021	1	M6	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	30
K1660.1061X35	99,20 Kč	120,03 Kč		3D	tmavošedá RAL 7021	1	M6	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	35
K1660.1061X40	99,20 Kč	120,03 Kč		3D	tmavošedá RAL 7021	1	M6	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	40
K1660.1061X45	99,20 Kč	120,03 Kč		3D	tmavošedá RAL 7021	1	M6	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	45
K1660.1061X50	99,20 Kč	120,03 Kč		3D	tmavošedá RAL 7021	1	M6	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	50
K1660.1062X10	88,80 Kč	107,45 Kč		3D	čistě oranžová RAL 2004	1	M6	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	10
K1660.1062X15	88,80 Kč	107,45 Kč		3D	čistě oranžová RAL 2004	1	M6	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	15
K1660.1062X20	88,80 Kč	107,45 Kč		3D	čistě oranžová RAL 2004	1	M6	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	20
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Barva základního tělesa	Velikost	X	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	Počet zubů	L
K1660.1062X25	88,80 Kč	107,45 Kč		3D	čistě oranžová RAL 2004	1	M6	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	25
K1660.1062X30	88,80 Kč	107,45 Kč		3D	čistě oranžová RAL 2004	1	M6	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	30
K1660.1062X35	99,20 Kč	120,03 Kč		3D	čistě oranžová RAL 2004	1	M6	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	35
K1660.1062X40	99,20 Kč	120,03 Kč		3D	čistě oranžová RAL 2004	1	M6	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	40
K1660.1062X45	99,20 Kč	120,03 Kč		3D	čistě oranžová RAL 2004	1	M6	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	45
K1660.1062X50	99,20 Kč	120,03 Kč		3D	čistě oranžová RAL 2004	1	M6	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	50
K1660.2061X15	106,00 Kč	128,26 Kč		3D	tmavošedá RAL 7021	2	M6	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	15
K1660.2061X20	106,00 Kč	128,26 Kč		3D	tmavošedá RAL 7021	2	M6	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	20
K1660.2061X25	106,00 Kč	128,26 Kč		3D	tmavošedá RAL 7021	2	M6	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	25
K1660.2061X30	106,00 Kč	128,26 Kč		3D	tmavošedá RAL 7021	2	M6	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	30
K1660.2061X35	115,00 Kč	139,15 Kč		3D	tmavošedá RAL 7021	2	M6	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	35
K1660.2061X40	115,00 Kč	139,15 Kč		3D	tmavošedá RAL 7021	2	M6	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	40
K1660.2061X45	115,00 Kč	139,15 Kč		3D	tmavošedá RAL 7021	2	M6	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	45
K1660.2061X50	115,00 Kč	139,15 Kč		3D	tmavošedá RAL 7021	2	M6	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	50
K1660.2061X55	115,00 Kč	139,15 Kč		3D	tmavošedá RAL 7021	2	M6	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	55
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Barva základního tělesa	Velikost	X	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	Počet zubů	L
K1660.2061X60	115,00 Kč	139,15 Kč		3D	tmavošedá RAL 7021	2	M6	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	60
K1660.2062X15	106,00 Kč	128,26 Kč		3D	čistě oranžová RAL 2004	2	M6	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	15
K1660.2062X20	106,00 Kč	128,26 Kč		3D	čistě oranžová RAL 2004	2	M6	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	20
K1660.2062X25	106,00 Kč	128,26 Kč		3D	čistě oranžová RAL 2004	2	M6	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	25
K1660.2062X30	106,00 Kč	128,26 Kč		3D	čistě oranžová RAL 2004	2	M6	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	30
K1660.2062X35	115,00 Kč	139,15 Kč		3D	čistě oranžová RAL 2004	2	M6	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	35
K1660.2062X40	115,00 Kč	139,15 Kč		3D	čistě oranžová RAL 2004	2	M6	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	40
K1660.2062X45	115,00 Kč	139,15 Kč		3D	čistě oranžová RAL 2004	2	M6	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	45
K1660.2062X50	115,00 Kč	139,15 Kč		3D	čistě oranžová RAL 2004	2	M6	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	50
K1660.2062X55	115,00 Kč	139,15 Kč		3D	čistě oranžová RAL 2004	2	M6	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	55
K1660.2062X60	115,00 Kč	139,15 Kč		3D	čistě oranžová RAL 2004	2	M6	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	60
K1660.2081X15	106,00 Kč	128,26 Kč		3D	tmavošedá RAL 7021	2	M8	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	15
K1660.2081X20	106,00 Kč	128,26 Kč		3D	tmavošedá RAL 7021	2	M8	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	20
K1660.2081X25	106,00 Kč	128,26 Kč		3D	tmavošedá RAL 7021	2	M8	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	25
K1660.2081X30	106,00 Kč	128,26 Kč		3D	tmavošedá RAL 7021	2	M8	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	30
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

12 3 4 5 6 7 8 9..14

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

Materiál	Ovládací úchyt z plastu vyztuženého skelnými vlákny s ozubeným prstencem ze zinkové slitiny. Ocelové části třídy pevnosti 5.8.
Provedení	Ocelové části, modře pasivované.
Upozornění	Při L ≥ 60 mm činí délka závitu 60 mm.
Na vyžádání	Další vnější závity, délky šroubů i nestandardní provedení. Rozměr „H1“ je možné za příplatek dodat i v jiných délkách.
Odkaz na výkres	Zaoblené ukončení závitu podle DIN 78

Upínací páky z plastu s vnějším závitem, ocelové části modře pasivované
