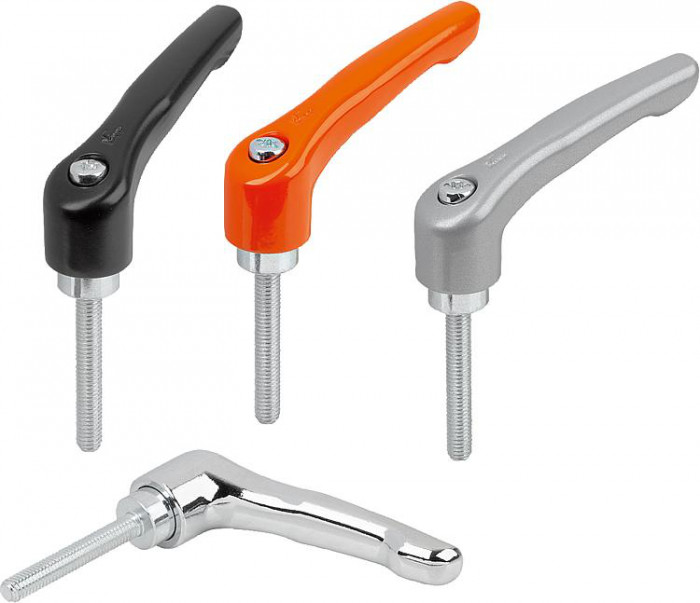

Upínací páky ze zinku s vnějším závitem, ocelové části modře pasivované

Name: Upínací páky ze zinku s vnějším závitem, ocelové části modře pasivované
Brand: Kipp
SKU: K1659
Availability: InStock

Novinka

Popis produktu

Kód:	K1659
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Upínací páky ze zinku s vnějším závitem, ocelové části modře pasivované | K1659
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list K1659 Upínací páky ze zinku s vnějším závitem, ocelové části modře pasivované

Varianty
Technické parametry

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Barva základního tělesa	Povrch základního tělesa	Velikost	X	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	Počet zubů	L
K1659.0056X20	na dotaz	na dotaz	Poptat cenu	3D	stříbrná	chromováno do vysokého lesku	0	M5	10	13	14	24,5	4	14,5	30	33	30	37	7	16	20
K1659.0041X10	116,90 Kč	141,45 Kč		3D	černá sametově matná	potaženo umělou hmotou	0	M4	10	13	14	24,5	4	14,5	30	33	30	37	7	16	10
K1659.0041X15	116,90 Kč	141,45 Kč		3D	černá sametově matná	potaženo umělou hmotou	0	M4	10	13	14	24,5	4	14,5	30	33	30	37	7	16	15
K1659.0041X20	116,90 Kč	141,45 Kč		3D	černá sametově matná	potaženo umělou hmotou	0	M4	10	13	14	24,5	4	14,5	30	33	30	37	7	16	20
K1659.0041X25	116,90 Kč	141,45 Kč		3D	černá sametově matná	potaženo umělou hmotou	0	M4	10	13	14	24,5	4	14,5	30	33	30	37	7	16	25
K1659.0041X30	116,90 Kč	141,45 Kč		3D	černá sametově matná	potaženo umělou hmotou	0	M4	10	13	14	24,5	4	14,5	30	33	30	37	7	16	30
K1659.0041X35	127,80 Kč	154,64 Kč		3D	černá sametově matná	potaženo umělou hmotou	0	M4	10	13	14	24,5	4	14,5	30	33	30	37	7	16	35
K1659.0041X40	127,80 Kč	154,64 Kč		3D	černá sametově matná	potaženo umělou hmotou	0	M4	10	13	14	24,5	4	14,5	30	33	30	37	7	16	40
K1659.0041X45	127,80 Kč	154,64 Kč		3D	černá sametově matná	potaženo umělou hmotou	0	M4	10	13	14	24,5	4	14,5	30	33	30	37	7	16	45
K1659.0041X50	127,80 Kč	154,64 Kč		3D	černá sametově matná	potaženo umělou hmotou	0	M4	10	13	14	24,5	4	14,5	30	33	30	37	7	16	50
K1659.0042X10	116,90 Kč	141,45 Kč		3D	čistě oranžová RAL 2004	potaženo umělou hmotou	0	M4	10	13	14	24,5	4	14,5	30	33	30	37	7	16	10
K1659.0042X15	116,90 Kč	141,45 Kč		3D	čistě oranžová RAL 2004	potaženo umělou hmotou	0	M4	10	13	14	24,5	4	14,5	30	33	30	37	7	16	15
K1659.0042X20	116,90 Kč	141,45 Kč		3D	čistě oranžová RAL 2004	potaženo umělou hmotou	0	M4	10	13	14	24,5	4	14,5	30	33	30	37	7	16	20
K1659.0042X25	116,90 Kč	141,45 Kč		3D	čistě oranžová RAL 2004	potaženo umělou hmotou	0	M4	10	13	14	24,5	4	14,5	30	33	30	37	7	16	25
K1659.0042X30	116,90 Kč	141,45 Kč		3D	čistě oranžová RAL 2004	potaženo umělou hmotou	0	M4	10	13	14	24,5	4	14,5	30	33	30	37	7	16	30
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Barva základního tělesa	Povrch základního tělesa	Velikost	X	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	Počet zubů	L
K1659.0042X35	127,80 Kč	154,64 Kč		3D	čistě oranžová RAL 2004	potaženo umělou hmotou	0	M4	10	13	14	24,5	4	14,5	30	33	30	37	7	16	35
K1659.0042X40	127,80 Kč	154,64 Kč		3D	čistě oranžová RAL 2004	potaženo umělou hmotou	0	M4	10	13	14	24,5	4	14,5	30	33	30	37	7	16	40
K1659.0042X45	127,80 Kč	154,64 Kč		3D	čistě oranžová RAL 2004	potaženo umělou hmotou	0	M4	10	13	14	24,5	4	14,5	30	33	30	37	7	16	45
K1659.0042X50	127,80 Kč	154,64 Kč		3D	čistě oranžová RAL 2004	potaženo umělou hmotou	0	M4	10	13	14	24,5	4	14,5	30	33	30	37	7	16	50
K1659.0043X10	116,90 Kč	141,45 Kč		3D	kovově stříbrná	potaženo umělou hmotou	0	M4	10	13	14	24,5	4	14,5	30	33	30	37	7	16	10
K1659.0043X15	116,90 Kč	141,45 Kč		3D	kovově stříbrná	potaženo umělou hmotou	0	M4	10	13	14	24,5	4	14,5	30	33	30	37	7	16	15
K1659.0043X20	116,90 Kč	141,45 Kč		3D	kovově stříbrná	potaženo umělou hmotou	0	M4	10	13	14	24,5	4	14,5	30	33	30	37	7	16	20
K1659.0043X25	116,90 Kč	141,45 Kč		3D	kovově stříbrná	potaženo umělou hmotou	0	M4	10	13	14	24,5	4	14,5	30	33	30	37	7	16	25
K1659.0043X30	116,90 Kč	141,45 Kč		3D	kovově stříbrná	potaženo umělou hmotou	0	M4	10	13	14	24,5	4	14,5	30	33	30	37	7	16	30
K1659.0043X35	127,80 Kč	154,64 Kč		3D	kovově stříbrná	potaženo umělou hmotou	0	M4	10	13	14	24,5	4	14,5	30	33	30	37	7	16	35
K1659.0043X40	127,80 Kč	154,64 Kč		3D	kovově stříbrná	potaženo umělou hmotou	0	M4	10	13	14	24,5	4	14,5	30	33	30	37	7	16	40
K1659.0043X45	127,80 Kč	154,64 Kč		3D	kovově stříbrná	potaženo umělou hmotou	0	M4	10	13	14	24,5	4	14,5	30	33	30	37	7	16	45
K1659.0043X50	127,80 Kč	154,64 Kč		3D	kovově stříbrná	potaženo umělou hmotou	0	M4	10	13	14	24,5	4	14,5	30	33	30	37	7	16	50
K1659.0046X10	152,40 Kč	184,40 Kč		3D	stříbrná	chromováno do vysokého lesku	0	M4	10	13	14	24,5	4	14,5	30	33	30	37	7	16	10
K1659.0046X15	152,40 Kč	184,40 Kč		3D	stříbrná	chromováno do vysokého lesku	0	M4	10	13	14	24,5	4	14,5	30	33	30	37	7	16	15
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Barva základního tělesa	Povrch základního tělesa	Velikost	X	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	Počet zubů	L
K1659.0046X20	152,40 Kč	184,40 Kč		3D	stříbrná	chromováno do vysokého lesku	0	M4	10	13	14	24,5	4	14,5	30	33	30	37	7	16	20
K1659.0046X25	152,40 Kč	184,40 Kč		3D	stříbrná	chromováno do vysokého lesku	0	M4	10	13	14	24,5	4	14,5	30	33	30	37	7	16	25
K1659.0046X30	152,40 Kč	184,40 Kč		3D	stříbrná	chromováno do vysokého lesku	0	M4	10	13	14	24,5	4	14,5	30	33	30	37	7	16	30
K1659.0046X35	166,10 Kč	200,98 Kč		3D	stříbrná	chromováno do vysokého lesku	0	M4	10	13	14	24,5	4	14,5	30	33	30	37	7	16	35
K1659.0046X40	166,10 Kč	200,98 Kč		3D	stříbrná	chromováno do vysokého lesku	0	M4	10	13	14	24,5	4	14,5	30	33	30	37	7	16	40
K1659.0046X45	166,10 Kč	200,98 Kč		3D	stříbrná	chromováno do vysokého lesku	0	M4	10	13	14	24,5	4	14,5	30	33	30	37	7	16	45
K1659.0046X50	166,10 Kč	200,98 Kč		3D	stříbrná	chromováno do vysokého lesku	0	M4	10	13	14	24,5	4	14,5	30	33	30	37	7	16	50
K1659.0051X10	116,90 Kč	141,45 Kč		3D	černá sametově matná	potaženo umělou hmotou	0	M5	10	13	14	24,5	4	14,5	30	33	30	37	7	16	10
K1659.0051X15	116,90 Kč	141,45 Kč		3D	černá sametově matná	potaženo umělou hmotou	0	M5	10	13	14	24,5	4	14,5	30	33	30	37	7	16	15
K1659.0051X20	116,90 Kč	141,45 Kč		3D	černá sametově matná	potaženo umělou hmotou	0	M5	10	13	14	24,5	4	14,5	30	33	30	37	7	16	20
K1659.0051X25	116,90 Kč	141,45 Kč		3D	černá sametově matná	potaženo umělou hmotou	0	M5	10	13	14	24,5	4	14,5	30	33	30	37	7	16	25
K1659.0051X30	116,90 Kč	141,45 Kč		3D	černá sametově matná	potaženo umělou hmotou	0	M5	10	13	14	24,5	4	14,5	30	33	30	37	7	16	30
K1659.0051X35	127,80 Kč	154,64 Kč		3D	černá sametově matná	potaženo umělou hmotou	0	M5	10	13	14	24,5	4	14,5	30	33	30	37	7	16	35
K1659.0051X40	127,80 Kč	154,64 Kč		3D	černá sametově matná	potaženo umělou hmotou	0	M5	10	13	14	24,5	4	14,5	30	33	30	37	7	16	40
K1659.0051X45	127,80 Kč	154,64 Kč		3D	černá sametově matná	potaženo umělou hmotou	0	M5	10	13	14	24,5	4	14,5	30	33	30	37	7	16	45
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Barva základního tělesa	Povrch základního tělesa	Velikost	X	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	Počet zubů	L
K1659.0051X50	127,80 Kč	154,64 Kč		3D	černá sametově matná	potaženo umělou hmotou	0	M5	10	13	14	24,5	4	14,5	30	33	30	37	7	16	50
K1659.0052X10	116,90 Kč	141,45 Kč		3D	čistě oranžová RAL 2004	potaženo umělou hmotou	0	M5	10	13	14	24,5	4	14,5	30	33	30	37	7	16	10
K1659.0052X15	116,90 Kč	141,45 Kč		3D	čistě oranžová RAL 2004	potaženo umělou hmotou	0	M5	10	13	14	24,5	4	14,5	30	33	30	37	7	16	15
K1659.0052X20	116,90 Kč	141,45 Kč		3D	čistě oranžová RAL 2004	potaženo umělou hmotou	0	M5	10	13	14	24,5	4	14,5	30	33	30	37	7	16	20
K1659.0052X25	116,90 Kč	141,45 Kč		3D	čistě oranžová RAL 2004	potaženo umělou hmotou	0	M5	10	13	14	24,5	4	14,5	30	33	30	37	7	16	25
K1659.0052X30	116,90 Kč	141,45 Kč		3D	čistě oranžová RAL 2004	potaženo umělou hmotou	0	M5	10	13	14	24,5	4	14,5	30	33	30	37	7	16	30
K1659.0052X35	127,80 Kč	154,64 Kč		3D	čistě oranžová RAL 2004	potaženo umělou hmotou	0	M5	10	13	14	24,5	4	14,5	30	33	30	37	7	16	35
K1659.0052X40	127,80 Kč	154,64 Kč		3D	čistě oranžová RAL 2004	potaženo umělou hmotou	0	M5	10	13	14	24,5	4	14,5	30	33	30	37	7	16	40
K1659.0052X45	127,80 Kč	154,64 Kč		3D	čistě oranžová RAL 2004	potaženo umělou hmotou	0	M5	10	13	14	24,5	4	14,5	30	33	30	37	7	16	45
K1659.0052X50	127,80 Kč	154,64 Kč		3D	čistě oranžová RAL 2004	potaženo umělou hmotou	0	M5	10	13	14	24,5	4	14,5	30	33	30	37	7	16	50
K1659.0053X10	116,90 Kč	141,45 Kč		3D	kovově stříbrná	potaženo umělou hmotou	0	M5	10	13	14	24,5	4	14,5	30	33	30	37	7	16	10
K1659.0053X15	116,90 Kč	141,45 Kč		3D	kovově stříbrná	potaženo umělou hmotou	0	M5	10	13	14	24,5	4	14,5	30	33	30	37	7	16	15
K1659.0053X20	116,90 Kč	141,45 Kč		3D	kovově stříbrná	potaženo umělou hmotou	0	M5	10	13	14	24,5	4	14,5	30	33	30	37	7	16	20
K1659.0053X25	116,90 Kč	141,45 Kč		3D	kovově stříbrná	potaženo umělou hmotou	0	M5	10	13	14	24,5	4	14,5	30	33	30	37	7	16	25
K1659.0053X30	116,90 Kč	141,45 Kč		3D	kovově stříbrná	potaženo umělou hmotou	0	M5	10	13	14	24,5	4	14,5	30	33	30	37	7	16	30
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

12 3 4 5 6 7 8 9

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

Materiál	Ovládací úchyt ze zinkové slitiny podle DIN EN 12844. Ocelové části třídy pevnosti 5.8.
Provedení	Ovládací páka potažena umělou hmotou nebo chromována do vysokého lesku. Ocelové části modře pasivovány.
Upozornění	Sériově se dodává: černá matná, oranžová RAL 2004, stříbrná metalíza, chromováno do vysokého lesku. Při L ≥ 60 mm činí délka závitu 60 mm.
Na vyžádání	Další vnitřní závity, barvy a stejně tak nestandardní provedení. Rozměr „H1“ je možné za příplatek dodat i v jiných délkách.
Odkaz na výkres	Zaoblené ukončení závitu podle DIN 78
