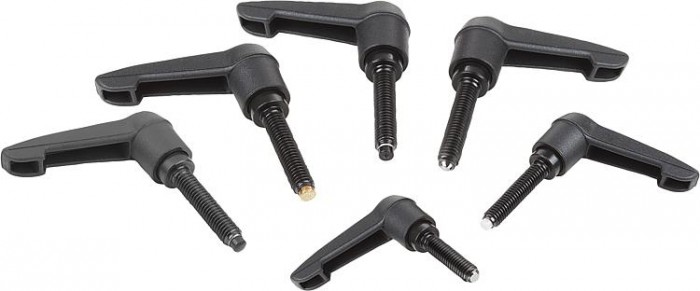

Svěrací páka s tlačným zakončením

Popis produktu

Kód:	K0780
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Svěrací páka s tlačným zakončením | K0780
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Přehrát video

Datový list K0780 Svěrací páka s tlačným zakončením

Varianty
Technické parametry

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Materiál komponenty	Velikost	X	D	d1	d2	D3	Ø kuličky	H	H1	H2	H3	H4	A	A1	B	počet zubů	L	L1
K0780.11051X20	129,20 Kč	156,33 Kč		CAD	A	Čepy z mosazi		M5	10	13mm	14,5mm	3		24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	20
K0780.11051X30	129,20 Kč	156,33 Kč		CAD	A	Čepy z mosazi		M5	10	13mm	14,5mm	3		24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	30
K0780.11051X40	140,40 Kč	169,88 Kč		CAD	A	Čepy z mosazi		M5	10	13mm	14,5mm	3		24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	40
K0780.11051X50	140,40 Kč	169,88 Kč		CAD	A	Čepy z mosazi		M5	10	13mm	14,5mm	3		24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	50
K0780.11061X20	129,20 Kč	156,33 Kč		CAD	A	Čepy z mosazi		M6	10	13mm	14,5mm	4		24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	20
K0780.11061X30	129,20 Kč	156,33 Kč		CAD	A	Čepy z mosazi		M6	10	13mm	14,5mm	4		24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	30
K0780.11061X40	140,40 Kč	169,88 Kč		CAD	A	Čepy z mosazi		M6	10	13mm	14,5mm	4		24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	40
K0780.11061X50	140,40 Kč	169,88 Kč		CAD	A	Čepy z mosazi		M6	10	13mm	14,5mm	4		24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	50
K0780.12061X20	147,00 Kč	177,87 Kč		CAD	A	Čepy z mosazi		M6	13,5	18mm	19,5mm	4		28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	20
K0780.12061X30	147,00 Kč	177,87 Kč		CAD	A	Čepy z mosazi		M6	13,5	18mm	19,5mm	4		28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	30
K0780.12061X40	158,70 Kč	192,03 Kč		CAD	A	Čepy z mosazi		M6	13,5	18mm	19,5mm	4		28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	40
K0780.12061X50	158,70 Kč	192,03 Kč		CAD	A	Čepy z mosazi		M6	13,5	18mm	19,5mm	4		28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	50
K0780.12061X60	158,70 Kč	192,03 Kč		CAD	A	Čepy z mosazi		M6	13,5	18mm	19,5mm	4		28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	60
K0780.12081X20	147,00 Kč	177,87 Kč		CAD	A	Čepy z mosazi		M8	13,5	18mm	19,5mm	5,5		28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	20
K0780.12081X30	147,00 Kč	177,87 Kč		CAD	A	Čepy z mosazi		M8	13,5	18mm	19,5mm	5,5		28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	30
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Materiál komponenty	Velikost	X	D	d1	d2	D3	Ø kuličky	H	H1	H2	H3	H4	A	A1	B	počet zubů	L	L1
K0780.12081X40	158,70 Kč	192,03 Kč		CAD	A	Čepy z mosazi		M8	13,5	18mm	19,5mm	5,5		28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	40
K0780.12081X50	158,70 Kč	192,03 Kč		CAD	A	Čepy z mosazi		M8	13,5	18mm	19,5mm	5,5		28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	50
K0780.12081X60	158,70 Kč	192,03 Kč		CAD	A	Čepy z mosazi		M8	13,5	18mm	19,5mm	5,5		28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	60
K0780.12101X20	147,00 Kč	177,87 Kč		CAD	A	Čepy z mosazi		M10	13,5	18mm	19,5mm	7		28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	20
K0780.12101X30	147,00 Kč	177,87 Kč		CAD	A	Čepy z mosazi		M10	13,5	18mm	19,5mm	7		28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	30
K0780.12101X40	158,70 Kč	192,03 Kč		CAD	A	Čepy z mosazi		M10	13,5	18mm	19,5mm	7		28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	40
K0780.12101X50	158,70 Kč	192,03 Kč		CAD	A	Čepy z mosazi		M10	13,5	18mm	19,5mm	7		28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	50
K0780.12101X60	158,70 Kč	192,03 Kč		CAD	A	Čepy z mosazi		M10	13,5	18mm	19,5mm	7		28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	60
K0780.21051X20	129,20 Kč	156,33 Kč		CAD	B	Čep z POM		M5	10	13mm	14,5mm	3		24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	20,5
K0780.21051X30	129,20 Kč	156,33 Kč		CAD	B	Čep z POM		M5	10	13mm	14,5mm	3		24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	30,5
K0780.21051X40	140,40 Kč	169,88 Kč		CAD	B	Čep z POM		M5	10	13mm	14,5mm	3		24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	40,5
K0780.21051X50	140,40 Kč	169,88 Kč		CAD	B	Čep z POM		M5	10	13mm	14,5mm	3		24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	50,5
K0780.21061X20	129,20 Kč	156,33 Kč		CAD	B	Čep z POM		M6	10	13mm	14,5mm	3,5		24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	19,8
K0780.21061X30	129,20 Kč	156,33 Kč		CAD	B	Čep z POM		M6	10	13mm	14,5mm	3,5		24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	29,8
K0780.21061X40	140,40 Kč	169,88 Kč		CAD	B	Čep z POM		M6	10	13mm	14,5mm	3,5		24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	39,8
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Materiál komponenty	Velikost	X	D	d1	d2	D3	Ø kuličky	H	H1	H2	H3	H4	A	A1	B	počet zubů	L	L1
K0780.21061X50	140,40 Kč	169,88 Kč		CAD	B	Čep z POM		M6	10	13mm	14,5mm	3,5		24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	49,8
K0780.22061X20	147,00 Kč	177,87 Kč		CAD	B	Čep z POM		M6	13,5	18mm	19,5mm	3,5		28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	19,8
K0780.22061X30	147,00 Kč	177,87 Kč		CAD	B	Čep z POM		M6	13,5	18mm	19,5mm	3,5		28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	29,8
K0780.22061X40	158,70 Kč	192,03 Kč		CAD	B	Čep z POM		M6	13,5	18mm	19,5mm	3,5		28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	39,8
K0780.22061X50	158,70 Kč	192,03 Kč		CAD	B	Čep z POM		M6	13,5	18mm	19,5mm	3,5		28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	49,8
K0780.22061X60	158,70 Kč	192,03 Kč		CAD	B	Čep z POM		M6	13,5	18mm	19,5mm	3,5		28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	59,8
K0780.22081X20	147,00 Kč	177,87 Kč		CAD	B	Čep z POM		M8	13,5	18mm	19,5mm	5		28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	19,6
K0780.22081X30	147,00 Kč	177,87 Kč		CAD	B	Čep z POM		M8	13,5	18mm	19,5mm	5		28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	29,6
K0780.22081X40	158,70 Kč	192,03 Kč		CAD	B	Čep z POM		M8	13,5	18mm	19,5mm	5		28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	39,6
K0780.22081X50	158,70 Kč	192,03 Kč		CAD	B	Čep z POM		M8	13,5	18mm	19,5mm	5		28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	49,6
K0780.22081X60	158,70 Kč	192,03 Kč		CAD	B	Čep z POM		M8	13,5	18mm	19,5mm	5		28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	59,6
K0780.22101X20	147,00 Kč	177,87 Kč		CAD	B	Čep z POM		M10	13,5	18mm	19,5mm	6,5		28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	19,9
K0780.22101X30	147,00 Kč	177,87 Kč		CAD	B	Čep z POM		M10	13,5	18mm	19,5mm	6,5		28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	29,9
K0780.22101X40	158,70 Kč	192,03 Kč		CAD	B	Čep z POM		M10	13,5	18mm	19,5mm	6,5		28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	39,9
K0780.22101X50	158,70 Kč	192,03 Kč		CAD	B	Čep z POM		M10	13,5	18mm	19,5mm	6,5		28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	49,9
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Materiál komponenty	Velikost	X	D	d1	d2	D3	Ø kuličky	H	H1	H2	H3	H4	A	A1	B	počet zubů	L	L1
K0780.22101X60	158,70 Kč	192,03 Kč		CAD	B	Čep z POM		M10	13,5	18mm	19,5mm	6,5		28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	59,9
K0780.31051X20	141,50 Kč	171,22 Kč		CAD	C	Kulička z oceli		M5	10	13mm	14,5mm		3	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	19,5
K0780.31051X30	141,50 Kč	171,22 Kč		CAD	C	Kulička z oceli		M5	10	13mm	14,5mm		3	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	29,5
K0780.31051X40	154,90 Kč	187,43 Kč		CAD	C	Kulička z oceli		M5	10	13mm	14,5mm		3	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	39,5
K0780.31051X50	154,90 Kč	187,43 Kč		CAD	C	Kulička z oceli		M5	10	13mm	14,5mm		3	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	49,5
K0780.31061X20	141,50 Kč	171,22 Kč		CAD	C	Kulička z oceli		M6	10	13mm	14,5mm		4	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	19,3
K0780.31061X30	141,50 Kč	171,22 Kč		CAD	C	Kulička z oceli		M6	10	13mm	14,5mm		4	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	29,3
K0780.31061X40	154,90 Kč	187,43 Kč		CAD	C	Kulička z oceli		M6	10	13mm	14,5mm		4	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	39,3
K0780.31061X50	154,90 Kč	187,43 Kč		CAD	C	Kulička z oceli		M6	10	13mm	14,5mm		4	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	49,3
K0780.32061X20	161,70 Kč	195,66 Kč		CAD	C	Kulička z oceli		M6	13,5	18mm	19,5mm		4	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	19,3
K0780.32061X30	161,70 Kč	195,66 Kč		CAD	C	Kulička z oceli		M6	13,5	18mm	19,5mm		4	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	29,3
K0780.32061X40	174,00 Kč	210,54 Kč		CAD	C	Kulička z oceli		M6	13,5	18mm	19,5mm		4	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	39,3
K0780.32061X50	174,00 Kč	210,54 Kč		CAD	C	Kulička z oceli		M6	13,5	18mm	19,5mm		4	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	49,3
K0780.32061X60	174,00 Kč	210,54 Kč		CAD	C	Kulička z oceli		M6	13,5	18mm	19,5mm		4	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	59,3
K0780.32081X20	161,70 Kč	195,66 Kč		CAD	C	Kulička z oceli		M8	13,5	18mm	19,5mm		5,5	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	19,2
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

12 3

CADzavřít

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

Materiál	Držadlo z plastu vyztuženého skelnými vlákny s ozubeným kroužkem ze zinkového odlitku. Ocelové části třída pevnosti 5.8. Tlačné čepy z mosazi, oceli nebo POM. Kulička ocelová.
Na vyžádání	Další vnější závity, délky šroubů, barvy svěrací páky, varianty tlačných čepů a další nestandardní provedení. Rozměr „H1“ dodáváme na přání v jiných délkách za příplatek.

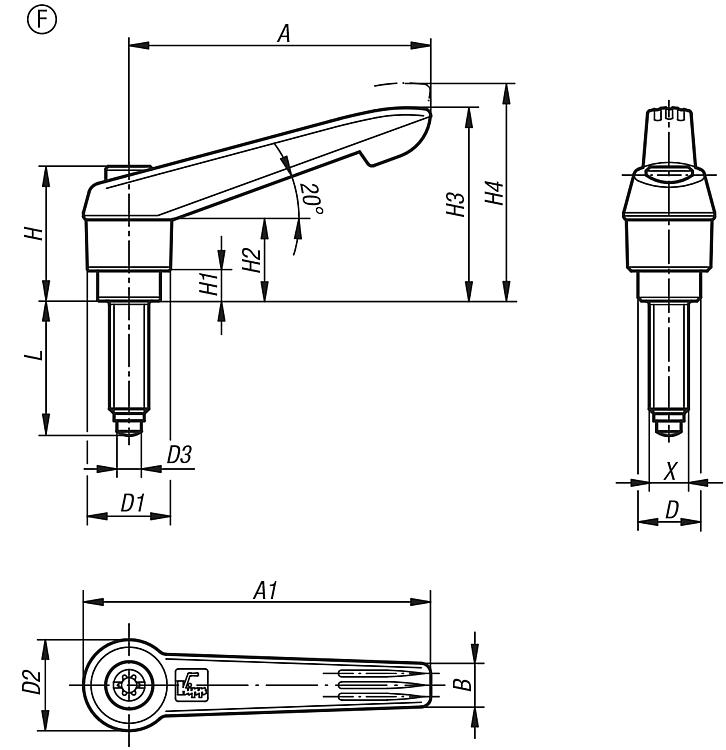

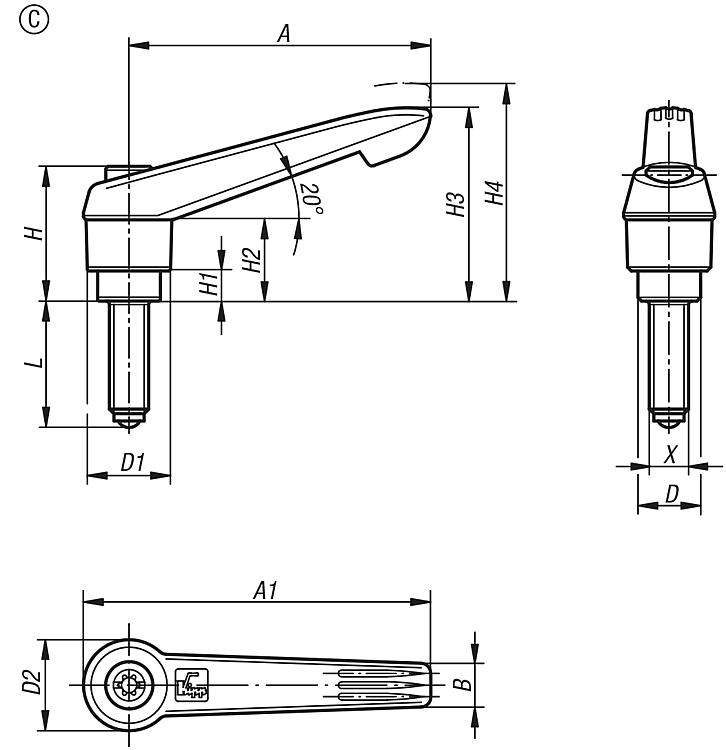

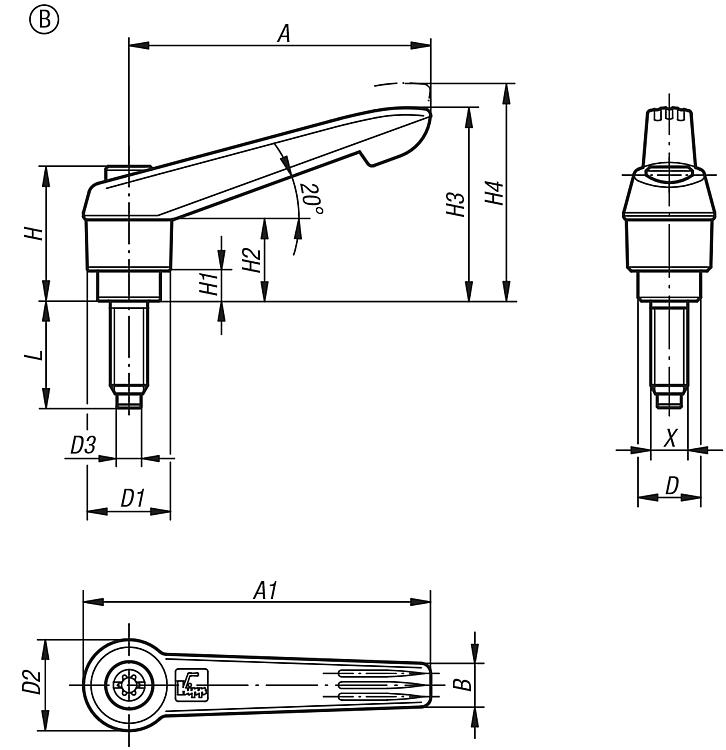

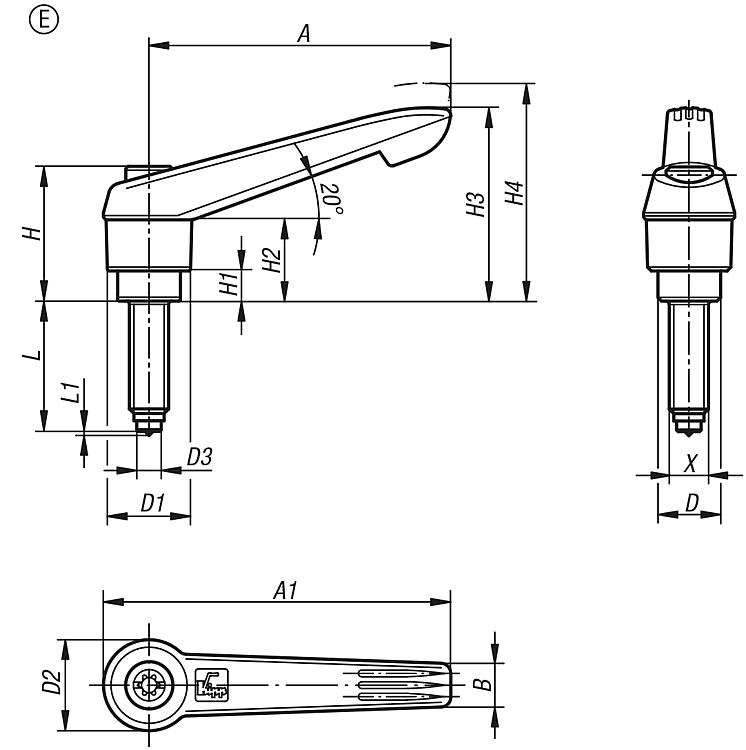

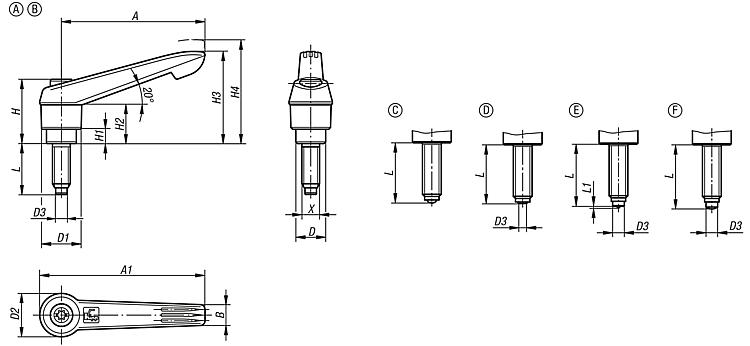

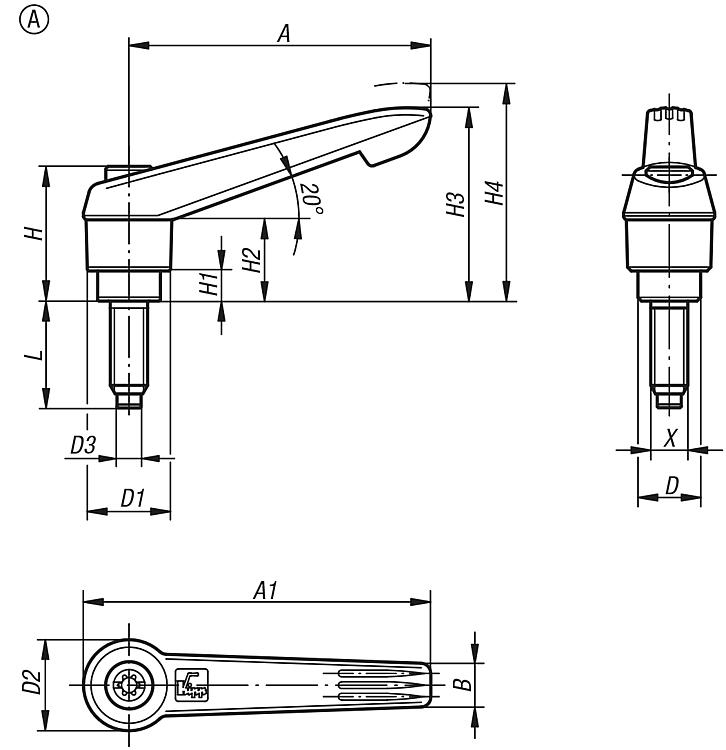

Odkaz na výkres	Provedení A: tlačný čep mosaz Provedení B: tlačný čep POM Provedení C: s kuličkou Provedení D: kuličkou zploštělou Provedení E: s hrotem Provedení F: se zaoblenou nasazovací hlavičkou
Provedení	Ocelové části brynýrované.

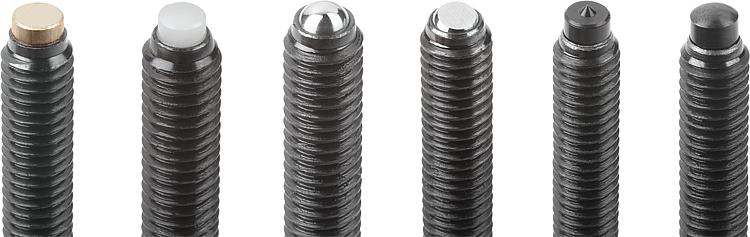

Upozornění	Různé tlačné čepy se používají za účelem zamezení tvorby otlaků, k vyrovnání nerovností na protikuse nebo ke zvýšení úchytu na svíraném obrobku. Při L ≥ 60 mm činí délka závitu 60 mm.
