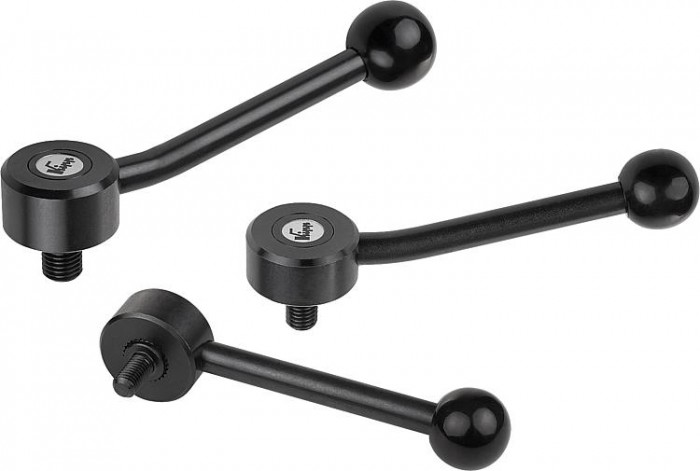

Ploché upínací páky s vnějším závitem

Popis produktu

Kód:	K0114
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 3–4 pracovní dny od objednání, v závislosti na množství a aktuálních zásobách v centrálním skladu. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Ploché upínací páky s vnějším závitem | K0114
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list Kipp K0114 Ploché upínací páky s vnějším závitem

Varianty
Technické parametry

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Velikost	X	L	A	A2	D	D1	D2	D3	H	H1	H2	H3	H4	počet zubů
K0114.1081X15	445,50 Kč	539,06 Kč		CAD	0°	1	M8	15	102		13,5	33	25	10	19mm	2mm	12mm	23mm		20
K0114.1081X20	445,50 Kč	539,06 Kč		CAD	0°	1	M8	20	102		13,5	33	25	10	19mm	2mm	12mm	23mm		20
K0114.1081X25	445,50 Kč	539,06 Kč		CAD	0°	1	M8	25	102		13,5	33	25	10	19mm	2mm	12mm	23mm		20
K0114.1081X30	445,50 Kč	539,06 Kč		CAD	0°	1	M8	30	102		13,5	33	25	10	19mm	2mm	12mm	23mm		20
K0114.1081X40	468,70 Kč	567,13 Kč		CAD	0°	1	M8	40	102		13,5	33	25	10	19mm	2mm	12mm	23mm		20
K0114.1081X50	468,70 Kč	567,13 Kč		CAD	0°	1	M8	50	102		13,5	33	25	10	19mm	2mm	12mm	23mm		20
K0114.1081X60	468,70 Kč	567,13 Kč		CAD	0°	1	M8	60	102		13,5	33	25	10	19mm	2mm	12mm	23mm		20
K0114.1082X15	498,20 Kč	602,82 Kč		CAD	15°		M8	15	100	15	13,5	33	25	10	19mm	2mm	12mm	23mm	29	20
K0114.1082X20	498,20 Kč	602,82 Kč		CAD	15°		M8	20	100	15	13,5	33	25	10	19mm	2mm	12mm	23mm	29	20
K0114.1082X25	498,20 Kč	602,82 Kč		CAD	15°		M8	25	100	15	13,5	33	25	10	19mm	2mm	12mm	23mm	29	20
K0114.1082X30	498,20 Kč	602,82 Kč		CAD	15°		M8	30	100	15	13,5	33	25	10	19mm	2mm	12mm	23mm	29	20
K0114.1082X40	523,10 Kč	632,95 Kč		CAD	15°		M8	40	100	15	13,5	33	25	10	19mm	2mm	12mm	23mm	29	20
K0114.1082X50	523,10 Kč	632,95 Kč		CAD	15°		M8	50	100	15	13,5	33	25	10	19mm	2mm	12mm	23mm	29	20
K0114.1082X60	523,10 Kč	632,95 Kč		CAD	15°		M8	60	100	15	13,5	33	25	10	19mm	2mm	12mm	23mm	29	20
K0114.1101X15	445,50 Kč	539,06 Kč		CAD	0°	1	M10	15	102		13,5	33	25	10	19mm	2mm	12mm	23mm		20
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Velikost	X	L	A	A2	D	D1	D2	D3	H	H1	H2	H3	H4	počet zubů
K0114.1101X20	445,50 Kč	539,06 Kč		CAD	0°	1	M10	20	102		13,5	33	25	10	19mm	2mm	12mm	23mm		20
K0114.1101X25	445,50 Kč	539,06 Kč		CAD	0°	1	M10	25	102		13,5	33	25	10	19mm	2mm	12mm	23mm		20
K0114.1101X30	445,50 Kč	539,06 Kč		CAD	0°	1	M10	30	102		13,5	33	25	10	19mm	2mm	12mm	23mm		20
K0114.1101X40	468,70 Kč	567,13 Kč		CAD	0°	1	M10	40	102		13,5	33	25	10	19mm	2mm	12mm	23mm		20
K0114.1101X50	468,70 Kč	567,13 Kč		CAD	0°	1	M10	50	102		13,5	33	25	10	19mm	2mm	12mm	23mm		20
K0114.1101X60	468,70 Kč	567,13 Kč		CAD	0°	1	M10	60	102		13,5	33	25	10	19mm	2mm	12mm	23mm		20
K0114.1102X15	498,20 Kč	602,82 Kč		CAD	15°		M10	15	100	15	13,5	33	25	10	19mm	2mm	12mm	23mm	29	20
K0114.1102X20	498,20 Kč	602,82 Kč		CAD	15°		M10	20	100	15	13,5	33	25	10	19mm	2mm	12mm	23mm	29	20
K0114.1102X25	498,20 Kč	602,82 Kč		CAD	15°		M10	25	100	15	13,5	33	25	10	19mm	2mm	12mm	23mm	29	20
K0114.1102X30	498,20 Kč	602,82 Kč		CAD	15°		M10	30	100	15	13,5	33	25	10	19mm	2mm	12mm	23mm	29	20
K0114.1102X40	523,10 Kč	632,95 Kč		CAD	15°		M10	40	100	15	13,5	33	25	10	19mm	2mm	12mm	23mm	29	20
K0114.1102X50	523,10 Kč	632,95 Kč		CAD	15°		M10	50	100	15	13,5	33	25	10	19mm	2mm	12mm	23mm	29	20
K0114.1102X60	523,10 Kč	632,95 Kč		CAD	15°		M10	60	100	15	13,5	33	25	10	19mm	2mm	12mm	23mm	29	20
K0114.2101X20	549,90 Kč	665,38 Kč		CAD	0°	2	M10	20	131		19	41	30	12	22mm	2mm	13,5mm	26mm		24
K0114.2101X25	549,90 Kč	665,38 Kč		CAD	0°	2	M10	25	131		19	41	30	12	22mm	2mm	13,5mm	26mm		24
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Velikost	X	L	A	A2	D	D1	D2	D3	H	H1	H2	H3	H4	počet zubů
K0114.2101X30	549,90 Kč	665,38 Kč		CAD	0°	2	M10	30	131		19	41	30	12	22mm	2mm	13,5mm	26mm		24
K0114.2101X40	580,50 Kč	702,41 Kč		CAD	0°	2	M10	40	131		19	41	30	12	22mm	2mm	13,5mm	26mm		24
K0114.2101X50	580,50 Kč	702,41 Kč		CAD	0°	2	M10	50	131		19	41	30	12	22mm	2mm	13,5mm	26mm		24
K0114.2101X60	580,50 Kč	702,41 Kč		CAD	0°	2	M10	60	131		19	41	30	12	22mm	2mm	13,5mm	26mm		24
K0114.2102X20	609,40 Kč	737,37 Kč		CAD	15°		M10	20	127	15	19	41	30	12	22mm	2mm	13,5mm	26mm	38	24
K0114.2102X25	609,40 Kč	737,37 Kč		CAD	15°		M10	25	127	15	19	41	30	12	22mm	2mm	13,5mm	26mm	38	24
K0114.2102X30	609,40 Kč	737,37 Kč		CAD	15°		M10	30	127	15	19	41	30	12	22mm	2mm	13,5mm	26mm	38	24
K0114.2102X40	637,30 Kč	771,13 Kč		CAD	15°		M10	40	127	15	19	41	30	12	22mm	2mm	13,5mm	26mm	38	24
K0114.2102X50	637,30 Kč	771,13 Kč		CAD	15°		M10	50	127	15	19	41	30	12	22mm	2mm	13,5mm	26mm	38	24
K0114.2102X60	637,30 Kč	771,13 Kč		CAD	15°		M10	60	127	15	19	41	30	12	22mm	2mm	13,5mm	26mm	38	24
K0114.2121X20	549,90 Kč	665,38 Kč		CAD	0°	2	M12	20	131		19	41	30	12	22mm	2mm	13,5mm	26mm		24
K0114.2121X25	549,90 Kč	665,38 Kč		CAD	0°	2	M12	25	131		19	41	30	12	22mm	2mm	13,5mm	26mm		24
K0114.2121X30	549,90 Kč	665,38 Kč		CAD	0°	2	M12	30	131		19	41	30	12	22mm	2mm	13,5mm	26mm		24
K0114.2121X40	580,50 Kč	702,41 Kč		CAD	0°	2	M12	40	131		19	41	30	12	22mm	2mm	13,5mm	26mm		24
K0114.2121X50	580,50 Kč	702,41 Kč		CAD	0°	2	M12	50	131		19	41	30	12	22mm	2mm	13,5mm	26mm		24
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Velikost	X	L	A	A2	D	D1	D2	D3	H	H1	H2	H3	H4	počet zubů
K0114.2121X60	580,50 Kč	702,41 Kč		CAD	0°	2	M12	60	131		19	41	30	12	22mm	2mm	13,5mm	26mm		24
K0114.2122X20	609,40 Kč	737,37 Kč		CAD	15°		M12	20	127	15	19	41	30	12	22mm	2mm	13,5mm	26mm	38	24
K0114.2122X25	609,40 Kč	737,37 Kč		CAD	15°		M12	25	127	15	19	41	30	12	22mm	2mm	13,5mm	26mm	38	24
K0114.2122X30	609,40 Kč	737,37 Kč		CAD	15°		M12	30	127	15	19	41	30	12	22mm	2mm	13,5mm	26mm	38	24
K0114.2122X40	637,30 Kč	771,13 Kč		CAD	15°		M12	40	127	15	19	41	30	12	22mm	2mm	13,5mm	26mm	38	24
K0114.2122X50	637,30 Kč	771,13 Kč		CAD	15°		M12	50	127	15	19	41	30	12	22mm	2mm	13,5mm	26mm	38	24
K0114.2122X60	637,30 Kč	771,13 Kč		CAD	15°		M12	60	127	15	19	41	30	12	22mm	2mm	13,5mm	26mm	38	24
K0114.3121X20	664,30 Kč	803,80 Kč		CAD	0°	3	M12	20	148		23	45	37	14	28mm	2mm	17mm	33mm		26
K0114.3121X25	664,30 Kč	803,80 Kč		CAD	0°	3	M12	25	148		23	45	37	14	28mm	2mm	17mm	33mm		26
K0114.3121X30	664,30 Kč	803,80 Kč		CAD	0°	3	M12	30	148		23	45	37	14	28mm	2mm	17mm	33mm		26
K0114.3121X40	690,30 Kč	835,26 Kč		CAD	0°	3	M12	40	148		23	45	37	14	28mm	2mm	17mm	33mm		26
K0114.3121X50	690,30 Kč	835,26 Kč		CAD	0°	3	M12	50	148		23	45	37	14	28mm	2mm	17mm	33mm		26
K0114.3121X60	690,30 Kč	835,26 Kč		CAD	0°	3	M12	60	148		23	45	37	14	28mm	2mm	17mm	33mm		26
K0114.3122X20	724,40 Kč	876,52 Kč		CAD	15°		M12	20	145	15	23	45	37	14	28mm	2mm	17mm	33mm	48	26
K0114.3122X25	724,40 Kč	876,52 Kč		CAD	15°		M12	25	145	15	23	45	37	14	28mm	2mm	17mm	33mm	48	26
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

CADzavřít

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Igor Hirka Obchodně-technický zástupce pro zboží Kipp, Norelem – Slovensko ihirka@marek.eu 774 402 682

Materiál	Ocelové části třídy pevnosti 5.8. Plastová kulová koncovka černá.
Na vyžádání	Další vnější závity, délky šroubů a nestandardní provedení. Rozměry „H1“ a „A“ je možné za příplatek dodat i v jiných délkách.
Odkaz na výkres	Zaoblené ukončení závitu podle DIN 78
Provedení	Brynýrováno.
