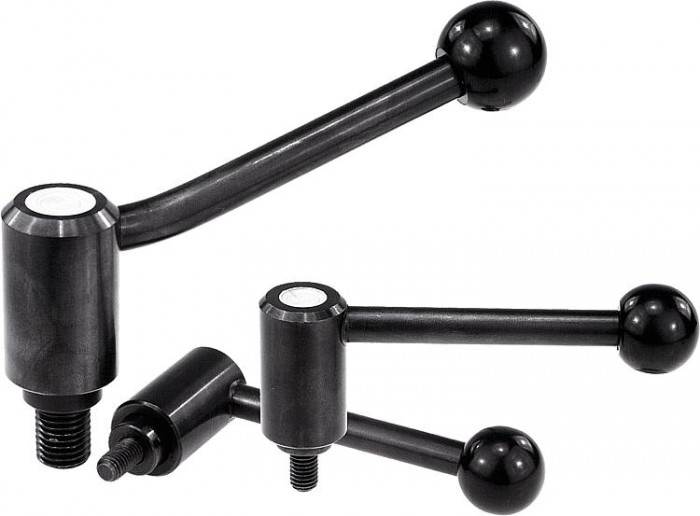

Upínací páky s vnějším závitem

Popis produktu

Kód:	K0108
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 3–4 pracovní dny od objednání, v závislosti na množství a aktuálních zásobách v centrálním skladu. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Upínací páky s vnějším závitem | K0108
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list Kipp K0108 Upínací páky s vnějším závitem

Varianty
Technické parametry

Detail zavřít

Zruš filtr

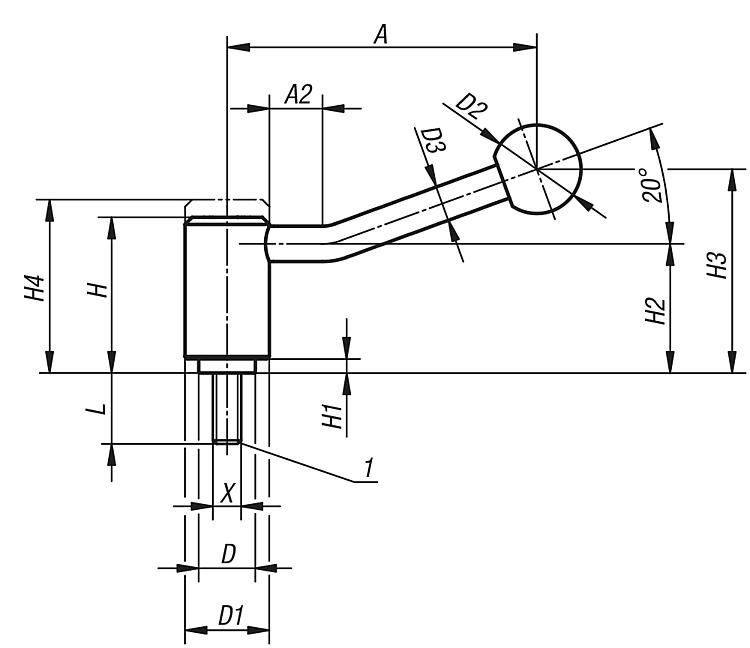

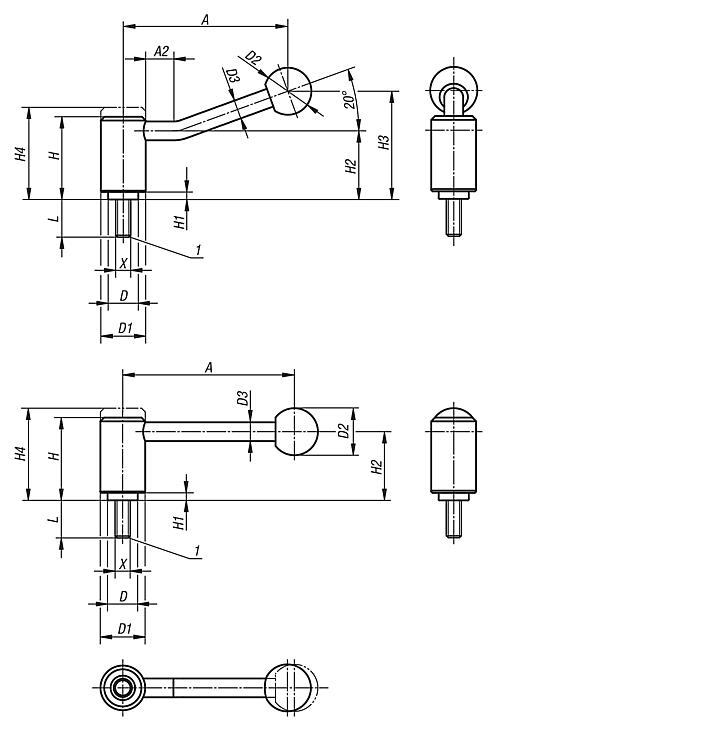

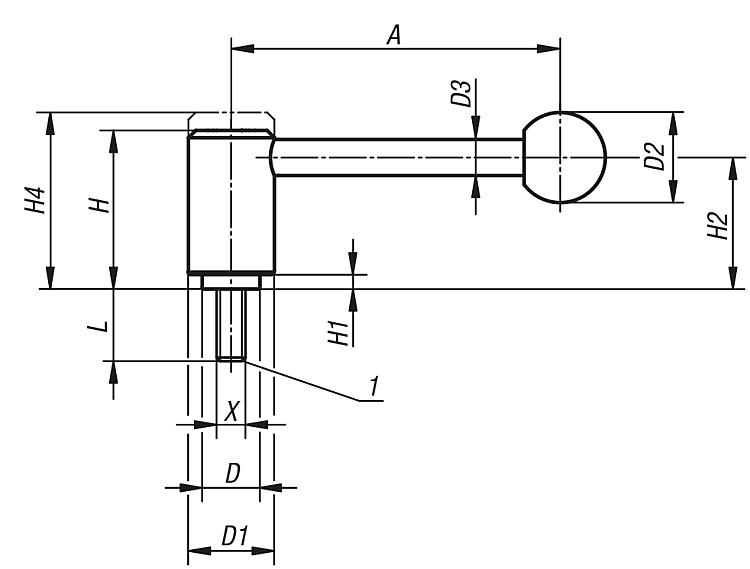

Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Velikost	X	L	D	d1	d2	D3	H	H1	H2	H3	H4	A	počet zubů	A2
K0108.1081X15	439,80 Kč	532,16 Kč		CAD	20°		M8	15	16	24mm	25mm	10	44,5mm	4,5mm	37mm	58,5mm	49,5mm	88mm	22	15
K0108.1081X20	439,80 Kč	532,16 Kč		CAD	20°		M8	20	16	24mm	25mm	10	44,5mm	4,5mm	37mm	58,5mm	49,5mm	88mm	22	15
K0108.1081X25	439,80 Kč	532,16 Kč		CAD	20°		M8	25	16	24mm	25mm	10	44,5mm	4,5mm	37mm	58,5mm	49,5mm	88mm	22	15
K0108.1081X30	439,80 Kč	532,16 Kč		CAD	20°		M8	30	16	24mm	25mm	10	44,5mm	4,5mm	37mm	58,5mm	49,5mm	88mm	22	15
K0108.1081X40	451,30 Kč	546,07 Kč		CAD	20°		M8	40	16	24mm	25mm	10	44,5mm	4,5mm	37mm	58,5mm	49,5mm	88mm	22	15
K0108.1081X50	451,30 Kč	546,07 Kč		CAD	20°		M8	50	16	24mm	25mm	10	44,5mm	4,5mm	37mm	58,5mm	49,5mm	88mm	22	15
K0108.1081X60	451,30 Kč	546,07 Kč		CAD	20°		M8	60	16	24mm	25mm	10	44,5mm	4,5mm	37mm	58,5mm	49,5mm	88mm	22	15
K0108.1082X15	439,80 Kč	532,16 Kč		CAD	0°		M8	15	16	24mm	25mm	10	44,5mm	4,5mm	37mm		49,5mm	92mm	22
K0108.1082X20	439,80 Kč	532,16 Kč		CAD	0°		M8	20	16	24mm	25mm	10	44,5mm	4,5mm	37mm		49,5mm	92mm	22
K0108.1082X25	439,80 Kč	532,16 Kč		CAD	0°		M8	25	16	24mm	25mm	10	44,5mm	4,5mm	37mm		49,5mm	92mm	22
K0108.1082X30	439,80 Kč	532,16 Kč		CAD	0°		M8	30	16	24mm	25mm	10	44,5mm	4,5mm	37mm		49,5mm	92mm	22
K0108.1082X40	451,30 Kč	546,07 Kč		CAD	0°		M8	40	16	24mm	25mm	10	44,5mm	4,5mm	37mm		49,5mm	92mm	22
K0108.1082X50	451,30 Kč	546,07 Kč		CAD	0°		M8	50	16	24mm	25mm	10	44,5mm	4,5mm	37mm		49,5mm	92mm	22
K0108.1082X60	451,30 Kč	546,07 Kč		CAD	0°		M8	60	16	24mm	25mm	10	44,5mm	4,5mm	37mm		49,5mm	92mm	22
K0108.1101X15	439,80 Kč	532,16 Kč		CAD	20°		M10	15	16	24mm	25mm	10	44,5mm	4,5mm	37mm	58,5mm	49,5mm	88mm	22	15
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Velikost	X	L	D	d1	d2	D3	H	H1	H2	H3	H4	A	počet zubů	A2
K0108.1101X20	439,80 Kč	532,16 Kč		CAD	20°		M10	20	16	24mm	25mm	10	44,5mm	4,5mm	37mm	58,5mm	49,5mm	88mm	22	15
K0108.1101X25	439,80 Kč	532,16 Kč		CAD	20°		M10	25	16	24mm	25mm	10	44,5mm	4,5mm	37mm	58,5mm	49,5mm	88mm	22	15
K0108.1101X30	439,80 Kč	532,16 Kč		CAD	20°		M10	30	16	24mm	25mm	10	44,5mm	4,5mm	37mm	58,5mm	49,5mm	88mm	22	15
K0108.1101X40	451,30 Kč	546,07 Kč		CAD	20°		M10	40	16	24mm	25mm	10	44,5mm	4,5mm	37mm	58,5mm	49,5mm	88mm	22	15
K0108.1101X50	451,30 Kč	546,07 Kč		CAD	20°		M10	50	16	24mm	25mm	10	44,5mm	4,5mm	37mm	58,5mm	49,5mm	88mm	22	15
K0108.1101X60	451,30 Kč	546,07 Kč		CAD	20°		M10	60	16	24mm	25mm	10	44,5mm	4,5mm	37mm	58,5mm	49,5mm	88mm	22	15
K0108.1102X15	439,80 Kč	532,16 Kč		CAD	0°		M10	15	16	24mm	25mm	10	44,5mm	4,5mm	37mm		49,5mm	92mm	22
K0108.1102X20	439,80 Kč	532,16 Kč		CAD	0°		M10	20	16	24mm	25mm	10	44,5mm	4,5mm	37mm		49,5mm	92mm	22
K0108.1102X25	439,80 Kč	532,16 Kč		CAD	0°		M10	25	16	24mm	25mm	10	44,5mm	4,5mm	37mm		49,5mm	92mm	22
K0108.1102X30	439,80 Kč	532,16 Kč		CAD	0°		M10	30	16	24mm	25mm	10	44,5mm	4,5mm	37mm		49,5mm	92mm	22
K0108.1102X40	451,30 Kč	546,07 Kč		CAD	0°		M10	40	16	24mm	25mm	10	44,5mm	4,5mm	37mm		49,5mm	92mm	22
K0108.1102X50	451,30 Kč	546,07 Kč		CAD	0°		M10	50	16	24mm	25mm	10	44,5mm	4,5mm	37mm		49,5mm	92mm	22
K0108.1102X60	451,30 Kč	546,07 Kč		CAD	0°		M10	60	16	24mm	25mm	10	44,5mm	4,5mm	37mm		49,5mm	92mm	22
K0108.1121X15	439,80 Kč	532,16 Kč		CAD	20°		M12	15	16	24mm	25mm	10	44,5mm	4,5mm	37mm	58,5mm	49,5mm	88mm	22	15
K0108.1121X20	439,80 Kč	532,16 Kč		CAD	20°		M12	20	16	24mm	25mm	10	44,5mm	4,5mm	37mm	58,5mm	49,5mm	88mm	22	15
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Velikost	X	L	D	d1	d2	D3	H	H1	H2	H3	H4	A	počet zubů	A2
K0108.1121X25	439,80 Kč	532,16 Kč		CAD	20°		M12	25	16	24mm	25mm	10	44,5mm	4,5mm	37mm	58,5mm	49,5mm	88mm	22	15
K0108.1121X30	439,80 Kč	532,16 Kč		CAD	20°		M12	30	16	24mm	25mm	10	44,5mm	4,5mm	37mm	58,5mm	49,5mm	88mm	22	15
K0108.1121X40	451,30 Kč	546,07 Kč		CAD	20°		M12	40	16	24mm	25mm	10	44,5mm	4,5mm	37mm	58,5mm	49,5mm	88mm	22	15
K0108.1121X50	451,30 Kč	546,07 Kč		CAD	20°		M12	50	16	24mm	25mm	10	44,5mm	4,5mm	37mm	58,5mm	49,5mm	88mm	22	15
K0108.1121X60	451,30 Kč	546,07 Kč		CAD	20°		M12	60	16	24mm	25mm	10	44,5mm	4,5mm	37mm	58,5mm	49,5mm	88mm	22	15
K0108.1122X15	439,80 Kč	532,16 Kč		CAD	0°		M12	15	16	24mm	25mm	10	44,5mm	4,5mm	37mm		49,5mm	92mm	22
K0108.1122X20	439,80 Kč	532,16 Kč		CAD	0°		M12	20	16	24mm	25mm	10	44,5mm	4,5mm	37mm		49,5mm	92mm	22
K0108.1122X25	439,80 Kč	532,16 Kč		CAD	0°		M12	25	16	24mm	25mm	10	44,5mm	4,5mm	37mm		49,5mm	92mm	22
K0108.1122X30	439,80 Kč	532,16 Kč		CAD	0°		M12	30	16	24mm	25mm	10	44,5mm	4,5mm	37mm		49,5mm	92mm	22
K0108.1122X40	451,30 Kč	546,07 Kč		CAD	0°		M12	40	16	24mm	25mm	10	44,5mm	4,5mm	37mm		49,5mm	92mm	22
K0108.1122X50	451,30 Kč	546,07 Kč		CAD	0°		M12	50	16	24mm	25mm	10	44,5mm	4,5mm	37mm		49,5mm	92mm	22
K0108.1122X60	451,30 Kč	546,07 Kč		CAD	0°		M12	60	16	24mm	25mm	10	44,5mm	4,5mm	37mm		49,5mm	92mm	22
K0108.2121X20	538,10 Kč	651,10 Kč		CAD	20°		M12	20	19	28mm	32mm	12	51,5mm	5,5mm	42mm	68,5mm	57,5mm	106mm	24	15
K0108.2121X25	538,10 Kč	651,10 Kč		CAD	20°		M12	25	19	28mm	32mm	12	51,5mm	5,5mm	42mm	68,5mm	57,5mm	106mm	24	15
K0108.2121X30	538,10 Kč	651,10 Kč		CAD	20°		M12	30	19	28mm	32mm	12	51,5mm	5,5mm	42mm	68,5mm	57,5mm	106mm	24	15
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Velikost	X	L	D	d1	d2	D3	H	H1	H2	H3	H4	A	počet zubů	A2
K0108.2121X40	560,80 Kč	678,57 Kč		CAD	20°		M12	40	19	28mm	32mm	12	51,5mm	5,5mm	42mm	68,5mm	57,5mm	106mm	24	15
K0108.2121X50	560,80 Kč	678,57 Kč		CAD	20°		M12	50	19	28mm	32mm	12	51,5mm	5,5mm	42mm	68,5mm	57,5mm	106mm	24	15
K0108.2121X60	560,80 Kč	678,57 Kč		CAD	20°		M12	60	19	28mm	32mm	12	51,5mm	5,5mm	42mm	68,5mm	57,5mm	106mm	24	15
K0108.2122X20	538,10 Kč	651,10 Kč		CAD	0°		M12	20	19	28mm	32mm	12	51,5mm	5,5mm	42mm		57,5mm	111mm	24
K0108.2122X25	538,10 Kč	651,10 Kč		CAD	0°		M12	25	19	28mm	32mm	12	51,5mm	5,5mm	42mm		57,5mm	111mm	24
K0108.2122X30	538,10 Kč	651,10 Kč		CAD	0°		M12	30	19	28mm	32mm	12	51,5mm	5,5mm	42mm		57,5mm	111mm	24
K0108.2122X40	560,80 Kč	678,57 Kč		CAD	0°		M12	40	19	28mm	32mm	12	51,5mm	5,5mm	42mm		57,5mm	111mm	24
K0108.2122X50	560,80 Kč	678,57 Kč		CAD	0°		M12	50	19	28mm	32mm	12	51,5mm	5,5mm	42mm		57,5mm	111mm	24
K0108.2122X60	560,80 Kč	678,57 Kč		CAD	0°		M12	60	19	28mm	32mm	12	51,5mm	5,5mm	42mm		57,5mm	111mm	24
K0108.3121X20	652,00 Kč	788,92 Kč		CAD	20°		M12	20	23	33mm	32mm	13	58mm	6mm	47mm	81mm	65mm	128,5mm	26	15
K0108.3121X25	652,00 Kč	788,92 Kč		CAD	20°		M12	25	23	33mm	32mm	13	58mm	6mm	47mm	81mm	65mm	128,5mm	26	15
K0108.3121X30	652,00 Kč	788,92 Kč		CAD	20°		M12	30	23	33mm	32mm	13	58mm	6mm	47mm	81mm	65mm	128,5mm	26	15
K0108.3121X40	671,10 Kč	812,03 Kč		CAD	20°		M12	40	23	33mm	32mm	13	58mm	6mm	47mm	81mm	65mm	128,5mm	26	15
K0108.3121X50	671,10 Kč	812,03 Kč		CAD	20°		M12	50	23	33mm	32mm	13	58mm	6mm	47mm	81mm	65mm	128,5mm	26	15
K0108.3121X60	671,10 Kč	812,03 Kč		CAD	20°		M12	60	23	33mm	32mm	13	58mm	6mm	47mm	81mm	65mm	128,5mm	26	15
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

12 3

CADzavřít

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Igor Hirka Obchodně-technický zástupce pro zboží Kipp, Norelem – Slovensko ihirka@marek.eu 774 402 682

Materiál	Ocelové části třídy pevnosti 5.8. Plastová kulová koncovka černá.
Na vyžádání	Další vnější závity, délky šroubů a nestandardní provedení. Rozměry „H1“ a „A“ je možné za příplatek dodat i v jiných délkách.
Odkaz na výkres	Zaoblené ukončení závitu podle DIN 78
Provedení	Potaženo umělou hmotou s jemnou strukturou, černé.
