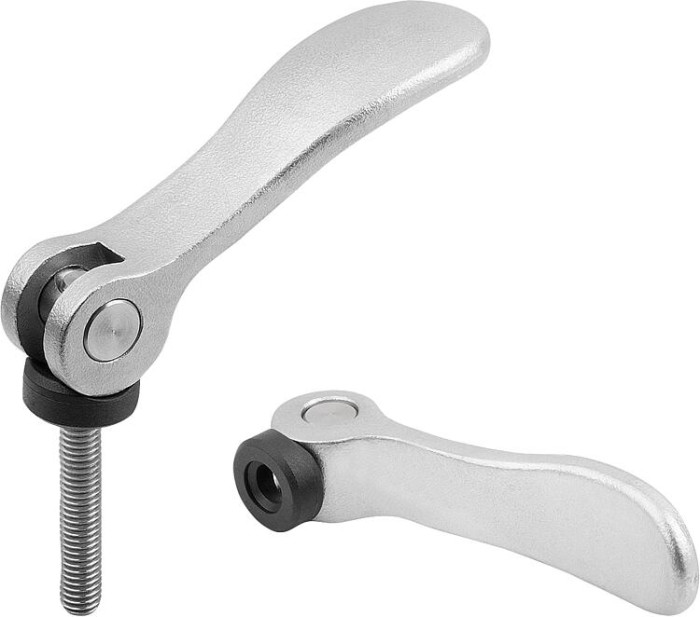

Excentrická páka z nerezové oceli s vnitřním a vnějším závitem, s plastovým přítlačným kotoučem a šroubem s úchytem z oceli nebo nerezové oceli

Name: Excentrická páka z nerezové oceli s vnitřním a vnějším závitem, s plastovým přítlačným kotoučem a šroubem s úchytem z oceli nebo nerezové oceli
Brand: Kipp
SKU: K2121
Availability: InStock

Novinka

Excentrická páka z nerezové oceli s vnitřním a vnějším závitem, s plastovým přítlačným kotoučem a šroubem s úchytem z oceli nebo nerezové oceli

Popis produktu

Kód:	K2121
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Excentrická páka z nerezové oceli s vnitřním a vnějším závitem, s plastovým přítlačným kotoučem a šroubem s úchytem z oceli nebo nerezové oceli | K2121
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list Kipp K2121 Excentrická páka z nerezové oceli s vnitřním a vnějším závitem, s plastovým přítlačným kotoučem a šroubem s úchytem z oceli nebo nerezové oceli

Varianty
Technické parametry

Detail zavřít

Zruš filtr

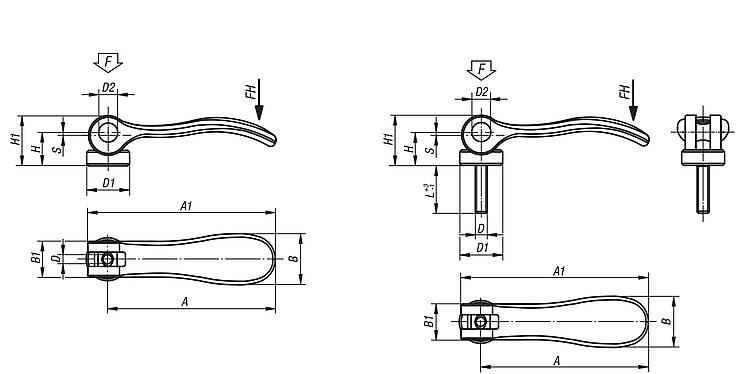

Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Druh závitu	D	L	Povrch základního tělesa	Ocelový klíč	D1	D2	B	B1	H	H1	A	A1	Zdvih S	Upínací síla F (kN)	Ruční síla FH N
K2121.0512004	396,30 Kč	479,52 Kč		3D	vnitřní závit	M4	—	elektrolyticky leštěno	1.4308	13.8	8	18	13	11.4	17.2	52.3	59.1	1	2.5	100
K2121.0512005	396,30 Kč	479,52 Kč		3D	vnitřní závit	M5	—	elektrolyticky leštěno	1.4308	13.8	8	18	13	11.4	17.2	52.3	59.1	1	2.5	100
K2121.0512304	357,00 Kč	431,97 Kč		3D	vnitřní závit	M4	—	pískováno	1.4308	13.8	8	18	13	11.4	17.2	52.3	59.1	1	2.5	100
K2121.0512305	357,00 Kč	431,97 Kč		3D	vnitřní závit	M5	—	pískováno	1.4308	13.8	8	18	13	11.4	17.2	52.3	59.1	1	2.5	100
K2121.0514004	515,45 Kč	623,69 Kč		3D	vnitřní závit	M4	—	elektrolyticky leštěno	1.4404	13.8	8	18	13	11.4	17.2	52.3	59.1	1	2.5	100
K2121.0514005	515,45 Kč	623,69 Kč		3D	vnitřní závit	M5	—	elektrolyticky leštěno	1.4404	13.8	8	18	13	11.4	17.2	52.3	59.1	1	2.5	100
K2121.0514304	464,64 Kč	562,21 Kč		3D	vnitřní závit	M4	—	pískováno	1.4404	13.8	8	18	13	11.4	17.2	52.3	59.1	1	2.5	100
K2121.0514305	464,64 Kč	562,21 Kč		3D	vnitřní závit	M5	—	pískováno	1.4404	13.8	8	18	13	11.4	17.2	52.3	59.1	1	2.5	100
K2121.1512005	467,60 Kč	565,80 Kč		3D	vnitřní závit	M5	—	elektrolyticky leštěno	1.4308	16	9	21.5	15	14.7	22.2	70.4	79.2	1.2	4	120
K2121.1512006	467,60 Kč	565,80 Kč		3D	vnitřní závit	M6	—	elektrolyticky leštěno	1.4308	16	9	21.5	15	14.7	22.2	70.4	79.2	1.2	4	120
K2121.1512305	420,40 Kč	508,68 Kč		3D	vnitřní závit	M5	—	pískováno	1.4308	16	9	21.5	15	14.7	22.2	70.4	79.2	1.2	4	120
K2121.1512306	420,40 Kč	508,68 Kč		3D	vnitřní závit	M6	—	pískováno	1.4308	16	9	21.5	15	14.7	22.2	70.4	79.2	1.2	4	120
K2121.1514005	607,77 Kč	735,40 Kč		3D	vnitřní závit	M5	—	elektrolyticky leštěno	1.4404	16	9	21.5	15	14.7	22.2	70.4	79.2	1.2	4	120
K2121.1514006	607,77 Kč	735,40 Kč		3D	vnitřní závit	M6	—	elektrolyticky leštěno	1.4404	16	9	21.5	15	14.7	22.2	70.4	79.2	1.2	4	120
K2121.1514305	546,59 Kč	661,37 Kč		3D	vnitřní závit	M5	—	pískováno	1.4404	16	9	21.5	15	14.7	22.2	70.4	79.2	1.2	4	120
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Druh závitu	D	L	Povrch základního tělesa	Ocelový klíč	D1	D2	B	B1	H	H1	A	A1	Zdvih S	Upínací síla F (kN)	Ruční síla FH N
K2121.1514306	546,59 Kč	661,37 Kč		3D	vnitřní závit	M6	—	pískováno	1.4404	16	9	21.5	15	14.7	22.2	70.4	79.2	1.2	4	120
K2121.2512008	647,10 Kč	782,99 Kč		3D	vnitřní závit	M8	—	elektrolyticky leštěno	1.4308	25	11	33.3	24	18.3	28.8	96	108	1.5	8	350
K2121.2512308	582,90 Kč	705,31 Kč		3D	vnitřní závit	M8	—	pískováno	1.4308	25	11	33.3	24	18.3	28.8	96	108	1.5	8	350
K2121.2514008	841,32 Kč	1 018,00 Kč		3D	vnitřní závit	M8	—	elektrolyticky leštěno	1.4404	25	11	33.3	24	18.3	28.8	96	108	1.5	8	350
K2121.2514308	757,73 Kč	916,85 Kč		3D	vnitřní závit	M8	—	pískováno	1.4404	25	11	33.3	24	18.3	28.8	96	108	1.5	8	350
K2121.7512003	373,10 Kč	451,45 Kč		3D	vnitřní závit	M3	—	elektrolyticky leštěno	1.4308	10.7	6	13.8	11.5	9	13.5	22	27.5	1	0.5	50
K2121.7512004	373,10 Kč	451,45 Kč		3D	vnitřní závit	M4	—	elektrolyticky leštěno	1.4308	10.7	6	13.8	11.5	9	13.5	22	27.5	1	0.5	50
K2121.7512303	336,30 Kč	406,92 Kč		3D	vnitřní závit	M3	—	pískováno	1.4308	10.7	6	13.8	11.5	9	13.5	22	27.5	1	0.5	50
K2121.7512304	336,30 Kč	406,92 Kč		3D	vnitřní závit	M4	—	pískováno	1.4308	10.7	6	13.8	11.5	9	13.5	22	27.5	1	0.5	50
K2121.7514003	485,40 Kč	587,33 Kč		3D	vnitřní závit	M3	—	elektrolyticky leštěno	1.4404	10.7	6	13.8	11.5	9	13.5	22	27.5	1	0.5	50
K2121.7514004	485,40 Kč	587,33 Kč		3D	vnitřní závit	M4	—	elektrolyticky leštěno	1.4404	10.7	6	13.8	11.5	9	13.5	22	27.5	1	0.5	50
K2121.7514303	436,78 Kč	528,50 Kč		3D	vnitřní závit	M3	—	pískováno	1.4404	10.7	6	13.8	11.5	9	13.5	22	27.5	1	0.5	50
K2121.7514304	436,78 Kč	528,50 Kč		3D	vnitřní závit	M4	—	pískováno	1.4404	10.7	6	13.8	11.5	9	13.5	22	27.5	1	0.5	50
K2121.8512003	373,10 Kč	451,45 Kč		3D	vnitřní závit	M3	—	elektrolyticky leštěno	1.4308	10.7	6	14.4	11.5	9	13.5	28	33.5	1	0.6	45
K2121.8512004	373,10 Kč	451,45 Kč		3D	vnitřní závit	M4	—	elektrolyticky leštěno	1.4308	10.7	6	14.4	11.5	9	13.5	28	33.5	1	0.6	45
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Druh závitu	D	L	Povrch základního tělesa	Ocelový klíč	D1	D2	B	B1	H	H1	A	A1	Zdvih S	Upínací síla F (kN)	Ruční síla FH N
K2121.8512303	336,30 Kč	406,92 Kč		3D	vnitřní závit	M3	—	pískováno	1.4308	10.7	6	14.4	11.5	9	13.5	28	33.5	1	0.6	45
K2121.8512304	336,30 Kč	406,92 Kč		3D	vnitřní závit	M4	—	pískováno	1.4308	10.7	6	14.4	11.5	9	13.5	28	33.5	1	0.6	45
K2121.8514003	485,40 Kč	587,33 Kč		3D	vnitřní závit	M3	—	elektrolyticky leštěno	1.4404	10.7	6	14.4	11.5	9	13.5	28	33.5	1	0.6	45
K2121.8514004	485,40 Kč	587,33 Kč		3D	vnitřní závit	M4	—	elektrolyticky leštěno	1.4404	10.7	6	14.4	11.5	9	13.5	28	33.5	1	0.6	45
K2121.8514303	436,78 Kč	528,50 Kč		3D	vnitřní závit	M3	—	pískováno	1.4404	10.7	6	14.4	11.5	9	13.5	28	33.5	1	0.6	45
K2121.8514304	436,78 Kč	528,50 Kč		3D	vnitřní závit	M4	—	pískováno	1.4404	10.7	6	14.4	11.5	9	13.5	28	33.5	1	0.6	45
K2121.9512003	373,10 Kč	451,45 Kč		3D	vnitřní závit	M3	—	elektrolyticky leštěno	1.4308	10.7	6	14.4	11.5	9	13.5	36.2	41.7	1	1.5	90
K2121.9512004	373,10 Kč	451,45 Kč		3D	vnitřní závit	M4	—	elektrolyticky leštěno	1.4308	10.7	6	14.4	11.5	9	13.5	36.2	41.7	1	1.5	90
K2121.9512303	336,30 Kč	406,92 Kč		3D	vnitřní závit	M3	—	pískováno	1.4308	10.7	6	14.4	11.5	9	13.5	36.2	41.7	1	1.5	90
K2121.9512304	336,30 Kč	406,92 Kč		3D	vnitřní závit	M4	—	pískováno	1.4308	10.7	6	14.4	11.5	9	13.5	36.2	41.7	1	1.5	90
K2121.9514003	485,40 Kč	587,33 Kč		3D	vnitřní závit	M3	—	elektrolyticky leštěno	1.4404	10.7	6	14.4	11.5	9	13.5	36.2	41.7	1	1.5	90
K2121.9514004	485,40 Kč	587,33 Kč		3D	vnitřní závit	M4	—	elektrolyticky leštěno	1.4404	10.7	6	14.4	11.5	9	13.5	36.2	41.7	1	1.5	90
K2121.9514303	436,78 Kč	528,50 Kč		3D	vnitřní závit	M3	—	pískováno	1.4404	10.7	6	14.4	11.5	9	13.5	36.2	41.7	1	1.5	90
K2121.9514304	436,78 Kč	528,50 Kč		3D	vnitřní závit	M4	—	pískováno	1.4404	10.7	6	14.4	11.5	9	13.5	36.2	41.7	1	1.5	90
K2121.0512004X15	410,30 Kč	496,46 Kč		3D	vnější závit	M4	15	elektrolyticky leštěno	1.4308	13.8	8	18	13	11.4	17.2	52.3	59.1	1	2.5	100
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Druh závitu	D	L	Povrch základního tělesa	Ocelový klíč	D1	D2	B	B1	H	H1	A	A1	Zdvih S	Upínací síla F (kN)	Ruční síla FH N
K2121.0512004X20	410,30 Kč	496,46 Kč		3D	vnější závit	M4	20	elektrolyticky leštěno	1.4308	13.8	8	18	13	11.4	17.2	52.3	59.1	1	2.5	100
K2121.0512004X30	410,30 Kč	496,46 Kč		3D	vnější závit	M4	30	elektrolyticky leštěno	1.4308	13.8	8	18	13	11.4	17.2	52.3	59.1	1	2.5	100
K2121.0512005X20	410,30 Kč	496,46 Kč		3D	vnější závit	M5	20	elektrolyticky leštěno	1.4308	13.8	8	18	13	11.4	17.2	52.3	59.1	1	2.5	100
K2121.0512005X30	410,30 Kč	496,46 Kč		3D	vnější závit	M5	30	elektrolyticky leštěno	1.4308	13.8	8	18	13	11.4	17.2	52.3	59.1	1	2.5	100
K2121.0512005X40	425,90 Kč	515,34 Kč		3D	vnější závit	M5	40	elektrolyticky leštěno	1.4308	13.8	8	18	13	11.4	17.2	52.3	59.1	1	2.5	100
K2121.0512005X50	425,90 Kč	515,34 Kč		3D	vnější závit	M5	50	elektrolyticky leštěno	1.4308	13.8	8	18	13	11.4	17.2	52.3	59.1	1	2.5	100
K2121.0512304X15	368,80 Kč	446,25 Kč		3D	vnější závit	M4	15	pískováno	1.4308	13.8	8	18	13	11.4	17.2	52.3	59.1	1	2.5	100
K2121.0512304X20	368,80 Kč	446,25 Kč		3D	vnější závit	M4	20	pískováno	1.4308	13.8	8	18	13	11.4	17.2	52.3	59.1	1	2.5	100
K2121.0512304X30	368,80 Kč	446,25 Kč		3D	vnější závit	M4	30	pískováno	1.4308	13.8	8	18	13	11.4	17.2	52.3	59.1	1	2.5	100
K2121.0512305X20	368,80 Kč	446,25 Kč		3D	vnější závit	M5	20	pískováno	1.4308	13.8	8	18	13	11.4	17.2	52.3	59.1	1	2.5	100
K2121.0512305X30	368,80 Kč	446,25 Kč		3D	vnější závit	M5	30	pískováno	1.4308	13.8	8	18	13	11.4	17.2	52.3	59.1	1	2.5	100
K2121.0512305X40	383,20 Kč	463,67 Kč		3D	vnější závit	M5	40	pískováno	1.4308	13.8	8	18	13	11.4	17.2	52.3	59.1	1	2.5	100
K2121.0512305X50	383,20 Kč	463,67 Kč		3D	vnější závit	M5	50	pískováno	1.4308	13.8	8	18	13	11.4	17.2	52.3	59.1	1	2.5	100
K2121.0514004X15	533,47 Kč	645,50 Kč		3D	vnější závit	M4	15	elektrolyticky leštěno	1.4404	13.8	8	18	13	11.4	17.2	52.3	59.1	1	2.5	100
K2121.0514004X20	533,47 Kč	645,50 Kč		3D	vnější závit	M4	20	elektrolyticky leštěno	1.4404	13.8	8	18	13	11.4	17.2	52.3	59.1	1	2.5	100
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

12 3 4

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Igor Hirka Obchodně-technický zástupce pro zboží Kipp, Norelem – Slovensko ihirka@marek.eu 774 402 682

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

Materiál	Ovládací páka z nerezové oceli 1.4308. Tlačná podložka z vysoce výkonného termoplastu vyztuženého uhlíkovými vlákny. Osový čep a šroub s úchytem z nerezové oceli 1.4305.
Popis výrobku	Excentrická páka má technicky optimalizovanou tlačnou podložku z plastu. Tlačná podložka je vyrobena ze speciálního vysoce výkonného plastu, který zaručuje velmi dobrou odolnost proti opotřebení a tečení.
Provedení	Ovládací páka elektrolyticky leštěná nebo otryskaná. Tlačná podložka, černá. Osové čepy a šrouby s úchytem, bez povrchové úpravy.
Příslušenství	Pro mírně zakřivené kontaktní plochy lze volitelně objednat podložku z nerezové oceli K2130. Tuto podložku lze instalovat mezi axiální podložku a kontaktní plochu.
Upozornění	Plasty mají tu vlastnost, že při zátěži u nich dochází k tečení (retardaci), což může snižovat upínací sílu.

Excentrická páka z nerezové oceli s vnitřním a vnějším závitem, s plastovým přítlačným kotoučem a šroubem s úchytem z oceli nebo nerezové oceli
