Excentrická páka z plastu s vnitřním a vnějším závitem, s plastovým přítlačným kotoučem a šroubem s úchytem z oceli nebo nerezové oceli

Name: Excentrická páka z plastu s vnitřním a vnějším závitem, s plastovým přítlačným kotoučem a šroubem s úchytem z oceli nebo nerezové oceli
Brand: Kipp
SKU: K2122
Availability: InStock

Novinka

Popis produktu

Kód:	K2122
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Excentrická páka z plastu s vnitřním a vnějším závitem, s plastovým přítlačným kotoučem a šroubem s úchytem z oceli nebo nerezové oceli | K2122
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list K2122 Excentrická páka z plastu s vnitřním a vnějším závitem, s plastovým přítlačným kotoučem a šroubem s úchytem z oceli nebo nerezové oceli

Varianty

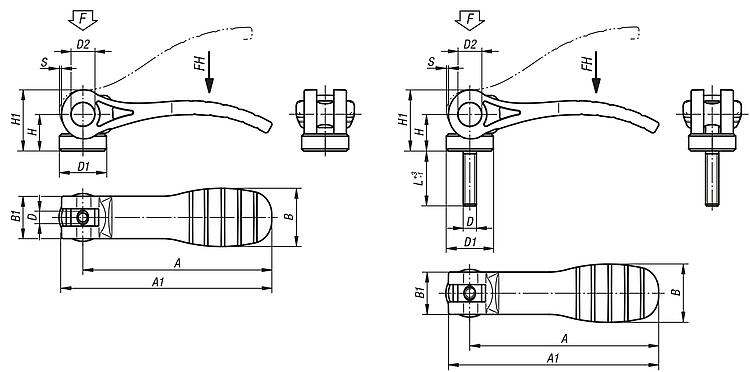

Technické parametry

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Typ závitu	Materiál komponenty	Barva základního tělesa	D	D1	D2	B	B1	H	H1	A	A1	L	Zdvih S	Upínací síla F (kN)	Ruční síla FH N
K2122.1521105	151,10 Kč	182,83 Kč		3D	–	ocel	černá	M5	16	9	22	16	14	23,2	71,5	79,6	–	1,15	2,5	125
K2122.1521106	151,10 Kč	182,83 Kč		3D	–	ocel	černá	M6	16	9	22	16	14	23,2	71,5	79,6	–	1,15	2,5	125
K2122.1531105	228,40 Kč	276,36 Kč		3D	–	nerezová ocel	černá	M5	16	9	22	16	14	23,2	71,5	796	–	1,15	2,5	125
K2122.1531106	228,40 Kč	276,36 Kč		3D	–	nerezová ocel	černá	M6	16	9	22	16	14	23,2	71,5	79,6	–	1,15	2,5	125
K2122.2521108	177,30 Kč	214,53 Kč		3D	–	ocel	černá	M8	25	11	33	24,2	16,3	27,9	100	110	–	1,5	5	170
K2122.2531108	265,50 Kč	321,26 Kč		3D	–	nerezová ocel	černá	M8	25	11	33	24,2	16,3	27,9	100	110	–	1,5	5	170
K2122.15218405	151,10 Kč	182,83 Kč		3D	–	ocel	bezpečnostní červená RAL 3020	M5	16	9	22	16	14	23,2	71,5	79,6	–	1,15	2,5	125
K2122.15218406	151,10 Kč	182,83 Kč		3D	–	ocel	bezpečnostní červená RAL 3020	M6	16	9	22	16	14	23,2	71,5	79,6	–	1,15	2,5	125
K2122.15318405	228,40 Kč	276,36 Kč		3D	–	nerezová ocel	bezpečnostní červená RAL 3020	M5	16	9	22	16	14	23,2	71,5	79,6	–	1,15	2,5	125
K2122.15318406	228,40 Kč	276,36 Kč		3D	–	nerezová ocel	bezpečnostní červená RAL 3020	M6	16	9	22	16	14	23,2	71,5	79,6	–	1,15	2,5	125
K2122.25218408	177,30 Kč	214,53 Kč		.step	–	ocel	bezpečnostní červená RAL 3020	M8	25	11	33	24,2	16,3	27,9	100	110	–	1,5	5	170
K2122.25318408	265,50 Kč	321,26 Kč		.step	–	nerezová ocel	bezpečnostní červená RAL 3020	M8	25	11	33	24,2	16,3	27,9	100	110	–	1,5	5	170
K2122.1521105X20	162,30 Kč	196,38 Kč		3D	vnější závit	ocel	černá	M5	16	9	22	16	14	23,2	71,5	79,6	20	1,15	2,5	125
K2122.1521105X30	162,30 Kč	196,38 Kč		3D	vnější závit	ocel	černá	M5	16	9	22	16	14	23,2	71,5	79,6	30	1,15	2,5	125
K2122.1521105X40	172,40 Kč	208,60 Kč		3D	vnější závit	ocel	černá	M5	16	9	22	16	14	23,2	71,5	79,6	40	1,15	2,5	125
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Typ závitu	Materiál komponenty	Barva základního tělesa	D	D1	D2	B	B1	H	H1	A	A1	L	Zdvih S	Upínací síla F (kN)	Ruční síla FH N
K2122.1521105X50	172,40 Kč	208,60 Kč		3D	vnější závit	ocel	černá	M5	16	9	22	16	14	23,2	71,5	79,6	50	1,15	2,5	125
K2122.1521106X20	162,30 Kč	196,38 Kč		3D	vnější závit	ocel	černá	M6	16	9	22	16	14	23,2	71,5	79,6	20	1,15	2,5	125
K2122.1521106X30	162,30 Kč	196,38 Kč		3D	vnější závit	ocel	černá	M6	16	9	22	16	14	23,2	71,5	79,6	30	1,15	2,5	125
K2122.1521106X40	172,40 Kč	208,60 Kč		3D	vnější závit	ocel	černá	M6	16	9	22	16	14	23,2	71,5	79,6	40	1,15	2,5	125
K2122.1521106X50	172,40 Kč	208,60 Kč		3D	vnější závit	ocel	černá	M6	16	9	22	16	14	23,2	71,5	79,6	50	1,15	2,5	125
K2122.1531105X20	243,10 Kč	294,15 Kč		3D	vnější závit	nerezová ocel	černá	M5	16	9	22	16	14	23,2	71,5	79,6	20	1,15	2,5	125
K2122.1531105X30	243,10 Kč	294,15 Kč		3D	vnější závit	nerezová ocel	černá	M5	16	9	22	16	14	23,2	71,5	79,6	30	1,15	2,5	125
K2122.1531105X40	259,50 Kč	314,00 Kč		3D	vnější závit	nerezová ocel	černá	M5	16	9	22	16	14	23,2	71,5	79,6	40	1,15	2,5	125
K2122.1531105X50	259,50 Kč	314,00 Kč		3D	vnější závit	nerezová ocel	černá	M5	16	9	22	16	14	23,2	71,5	79,6	50	1,15	2,5	125
K2122.1531106X20	243,10 Kč	294,15 Kč		3D	vnější závit	nerezová ocel	černá	M6	16	9	22	16	14	23,2	71,5	79,6	20	1,15	2,5	125
K2122.1531106X30	243,10 Kč	294,15 Kč		3D	vnější závit	nerezová ocel	černá	M6	16	9	22	16	14	23,2	71,5	79,6	30	1,15	2,5	125
K2122.1531106X40	259,50 Kč	314,00 Kč		3D	vnější závit	nerezová ocel	černá	M6	16	9	22	16	14	23,2	71,5	79,6	40	1,15	2,5	125
K2122.1531106X50	259,50 Kč	314,00 Kč		3D	vnější závit	nerezová ocel	černá	M6	16	9	22	16	14	23,2	71,5	79,6	50	1,15	2,5	125
K2122.2521108X25	189,60 Kč	229,42 Kč		3D	vnější závit	ocel	černá	M8	25	11	33	24,2	16,3	27,9	100	110	25	1,5	5	170
K2122.2521108X30	189,60 Kč	229,42 Kč		3D	vnější závit	ocel	černá	M8	25	11	33	24,2	16,3	27,9	100	110	30	1,5	5	170
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Typ závitu	Materiál komponenty	Barva základního tělesa	D	D1	D2	B	B1	H	H1	A	A1	L	Zdvih S	Upínací síla F (kN)	Ruční síla FH N
K2122.2521108X40	203,20 Kč	245,87 Kč		3D	vnější závit	ocel	černá	M8	25	11	33	24,2	16,3	27,9	100	110	40	1,5	5	170
K2122.2521108X50	203,20 Kč	245,87 Kč		3D	vnější závit	ocel	černá	M8	25	11	33	24,2	16,3	27,9	100	110	50	1,5	5	170
K2122.2521110X25	189,60 Kč	229,42 Kč		3D	vnější závit	ocel	černá	M10	25	11	33	24,2	16,3	27,9	100	110	25	1,5	5	170
K2122.2521110X30	189,60 Kč	229,42 Kč		3D	vnější závit	ocel	černá	M10	25	11	33	24,2	16,3	27,9	100	110	30	1,5	5	170
K2122.2521110X40	203,20 Kč	245,87 Kč		3D	vnější závit	ocel	černá	M10	25	11	33	24,2	16,3	27,9	100	110	40	1,5	5	170
K2122.2521110X50	203,20 Kč	245,87 Kč		3D	vnější závit	ocel	černá	M10	25	11	33	24,2	16,3	27,9	100	110	50	1,5	5	170
K2122.2531108X25	284,60 Kč	344,37 Kč		3D	vnější závit	nerezová ocel	černá	M8	25	11	33	24,2	16,3	27,9	100	110	25	1,5	5	170
K2122.2531108X30	284,60 Kč	344,37 Kč		3D	vnější závit	nerezová ocel	černá	M8	25	11	33	24,2	16,3	27,9	100	110	30	1,5	5	170
K2122.2531108X40	304,30 Kč	368,20 Kč		3D	vnější závit	nerezová ocel	černá	M8	25	11	33	24,2	16,3	27,9	100	110	40	1,5	5	170
K2122.2531108X50	304,30 Kč	368,20 Kč		3D	vnější závit	nerezová ocel	černá	M8	25	11	33	24,2	16,3	27,9	100	110	50	1,5	5	170
K2122.2531110X25	284,60 Kč	344,37 Kč		3D	vnější závit	nerezová ocel	černá	M10	25	11	33	24,2	16,3	27,9	100	110	25	1,5	5	170
K2122.2531110X30	284,60 Kč	344,37 Kč		3D	vnější závit	nerezová ocel	černá	M10	25	11	33	24,2	16,3	27,9	100	110	30	1,5	5	170
K2122.2531110X40	304,30 Kč	368,20 Kč		3D	vnější závit	nerezová ocel	černá	M10	25	11	33	24,2	16,3	27,9	100	110	40	1,5	5	170
K2122.2531110X50	304,30 Kč	368,20 Kč		3D	vnější závit	nerezová ocel	černá	M10	25	11	33	24,2	16,3	27,9	100	110	50	1,5	5	170
K2122.15218405X20	162,30 Kč	196,38 Kč		3D	vnější závit	ocel	bezpečnostní červená RAL 3020	M5	16	9	22	16	14	23,2	71,5	79,6	20	1,15	2,5	125
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Typ závitu	Materiál komponenty	Barva základního tělesa	D	D1	D2	B	B1	H	H1	A	A1	L	Zdvih S	Upínací síla F (kN)	Ruční síla FH N
K2122.15218405X30	162,30 Kč	196,38 Kč		3D	vnější závit	ocel	bezpečnostní červená RAL 3020	M5	16	9	22	16	14	23,2	71,5	79,6	30	1,15	2,5	125
K2122.15218405X40	172,40 Kč	208,60 Kč		3D	vnější závit	ocel	bezpečnostní červená RAL 3020	M5	16	9	22	16	14	23,2	71,5	79,6	40	1,15	2,5	125
K2122.15218405X50	172,40 Kč	208,60 Kč		3D	vnější závit	ocel	bezpečnostní červená RAL 3020	M5	16	9	22	16	14	23,2	71,5	79,6	50	1,15	2,5	125
K2122.15218406X20	162,30 Kč	196,38 Kč		3D	vnější závit	ocel	bezpečnostní červená RAL 3020	M6	16	9	22	16	14	23,2	71,5	79,6	20	1,15	2,5	125
K2122.15218406X30	162,30 Kč	196,38 Kč		3D	vnější závit	ocel	bezpečnostní červená RAL 3020	M6	16	9	22	16	14	23,2	71,5	79,6	30	1,15	2,5	125
K2122.15218406X40	172,40 Kč	208,60 Kč		3D	vnější závit	ocel	bezpečnostní červená RAL 3020	M6	16	9	22	16	14	23,2	71,5	79,6	40	1,15	2,5	125
K2122.15218406X50	172,40 Kč	208,60 Kč		3D	vnější závit	ocel	bezpečnostní červená RAL 3020	M6	16	9	22	16	14	23,2	71,5	79,6	50	1,15	2,5	125
K2122.15318405X20	243,10 Kč	294,15 Kč		3D	vnější závit	nerezová ocel	bezpečnostní červená RAL 3020	M5	16	9	22	16	14	23,2	71,5	79,6	20	1,15	2,5	125
K2122.15318405X30	243,10 Kč	294,15 Kč		3D	vnější závit	nerezová ocel	bezpečnostní červená RAL 3020	M5	16	9	22	16	14	23,2	71,5	79,6	30	1,15	2,5	125
K2122.15318405X40	259,50 Kč	314,00 Kč		3D	vnější závit	nerezová ocel	bezpečnostní červená RAL 3020	M5	16	9	22	16	14	23,2	71,5	79,6	40	1,15	2,5	125
K2122.15318405X50	259,50 Kč	314,00 Kč		3D	vnější závit	nerezová ocel	bezpečnostní červená RAL 3020	M5	16	9	22	16	14	23,2	71,5	79,6	50	1,15	2,5	125
K2122.15318406X20	243,10 Kč	294,15 Kč		3D	vnější závit	nerezová ocel	bezpečnostní červená RAL 3020	M6	16	9	22	16	14	23,2	71,5	79,6	20	1,15	2,5	125
K2122.15318406X30	243,10 Kč	294,15 Kč		3D	vnější závit	nerezová ocel	bezpečnostní červená RAL 3020	M6	16	9	22	16	14	23,2	71,5	79,6	30	1,15	2,5	125
K2122.15318406X40	259,50 Kč	314,00 Kč		3D	vnější závit	nerezová ocel	bezpečnostní červená RAL 3020	M6	16	9	22	16	14	23,2	71,5	79,6	40	1,15	2,5	125
K2122.15318406X50	259,50 Kč	314,00 Kč		3D	vnější závit	nerezová ocel	bezpečnostní červená RAL 3020	M6	16	9	22	16	14	23,2	71,5	79,6	50	1,15	2,5	125
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

Popis výrobku	Excentrická páka má technicky optimalizovanou tlačnou podložku z plastu. Tlačná podložka je vyrobena ze speciálního vysoce výkonného plastu, který zaručuje velmi dobrou odolnost proti opotřebení a tečení.
Materiál	Ovládací páka z plastu PA 6.6, vyztužená skelnými vlákny. Tlačná podložka z vysoce výkonného termoplastu vyztuženého uhlíkovými vlákny. Osové čepy, z nerezové oceli 1.4305. Šroub s úchytem z oceli, třída pevnosti 5.8 nebo nerezová ocel 1.4305.
Provedení	Manipulační páka, černá nebo bezpečnostní červená RAL3020. Tlačná podložka, černá. Osový čep, bez povrchové úpravy. Závitové šrouby, modře pasivované nebo z nerezové oceli, bez povrchové úpravy.
Upozornění	Plasty mají tu vlastnost, že při zátěži u nich dochází k tečení (retardaci), což může snižovat upínací sílu.
Příslušenství	Pro mírně zakřivené kontaktní plochy lze volitelně objednat podložku z nerezové oceli K2130. Tuto podložku lze instalovat mezi axiální podložku a kontaktní plochu.
