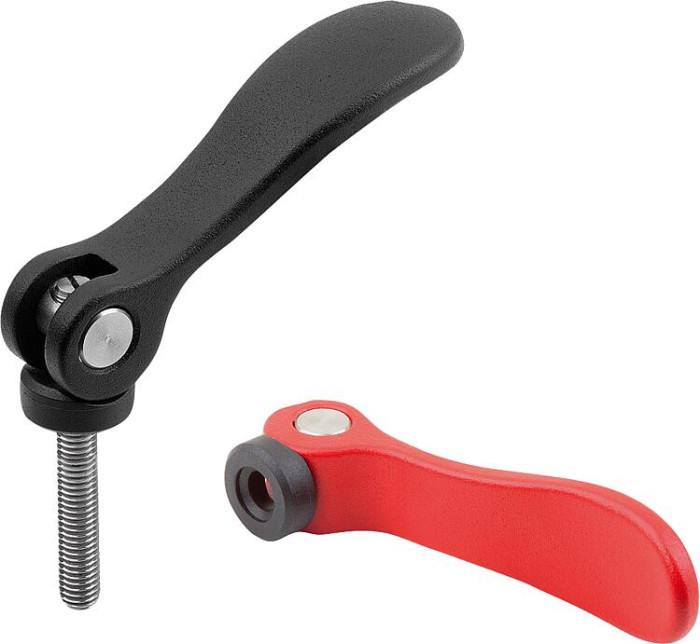

Excentrická páka z hliníku s vnitřním a vnějším závitem, s plastovým přítlačným kotoučem a šroubem s úchytem z oceli nebo nerezové oceli

Name: Excentrická páka z hliníku s vnitřním a vnějším závitem, s plastovým přítlačným kotoučem a šroubem s úchytem z oceli nebo nerezové oceli
Brand: Kipp
SKU: K2120
Availability: InStock

Novinka

Popis produktu

Kód:	K2120
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Excentrická páka z hliníku s vnitřním a vnějším závitem, s plastovým přítlačným kotoučem a šroubem s úchytem z oceli nebo nerezové oceli | K2120
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list K2120 Excentrická páka z hliníku s vnitřním a vnějším závitem, s plastovým přítlačným kotoučem a šroubem s úchytem z oceli nebo nerezové oceli

Varianty
Technické parametry

Detail zavřít

Zruš filtr

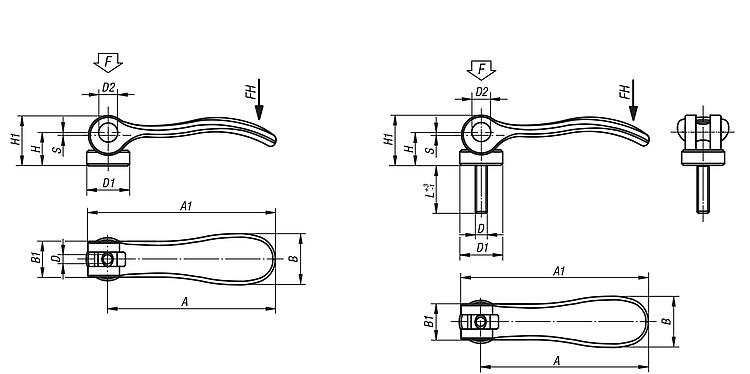

Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Materiál komponenty	Barva základního tělesa	D	D1	D2	B	B1	H	H1	A	A1	L	Zdvih S	Upínací síla F (kN)	Ruční síla FH N
K2120.0501104	180,60 Kč	218,53 Kč		3D	ocel	černá RAL 9005	M4	13,8	8	18	13	11,4	17,2	52,3	59,1	–	1	2,5	100
K2120.0501105	180,60 Kč	218,53 Kč		3D	ocel	černá RAL 9005	M5	13,8	8	18	13	11,4	17,2	52,3	59,1	–	1	2,5	100
K2120.0501404	180,60 Kč	218,53 Kč		3D	ocel	bezpečnostní červená RAL 3020	M4	13,8	8	18	13	11,4	17,2	52,3	59,1	–	1	2,5	100
K2120.0501405	180,60 Kč	218,53 Kč		3D	ocel	bezpečnostní červená RAL 3020	M5	13,8	8	18	13	11,4	17,2	52,3	59,1	–	1	2,5	100
K2120.0511104	257,60 Kč	311,70 Kč		3D	nerezová ocel	černá RAL 9005	M4	13,8	8	18	13	11,4	17,2	52,3	59,1	–	1	2,5	100
K2120.0511105	257,60 Kč	311,70 Kč		3D	nerezová ocel	černá RAL 9005	M5	13,8	8	18	13	11,4	17,2	52,3	59,1	–	1	2,5	100
K2120.0511404	257,60 Kč	311,70 Kč		3D	nerezová ocel	bezpečnostní červená RAL 3020	M4	13,8	8	18	13	11,4	17,2	52,3	59,1	–	1	2,5	100
K2120.0511405	257,60 Kč	311,70 Kč		3D	nerezová ocel	bezpečnostní červená RAL 3020	M5	13,8	8	18	13	11,4	17,2	52,3	59,1	–	1	2,5	100
K2120.1501105	190,10 Kč	230,02 Kč		3D	ocel	černá RAL 9005	M5	16	9	21,5	15	14,7	22,2	70,4	79,2	–	1,2	4	120
K2120.1501106	190,10 Kč	230,02 Kč		3D	ocel	černá RAL 9005	M6	16	9	21,5	15	14,7	22,2	70,4	79,2	–	1,2	4	120
K2120.1501405	190,10 Kč	230,02 Kč		3D	ocel	bezpečnostní červená RAL 3020	M5	16	9	21,5	15	14,7	22,2	70,4	79,2	–	1,2	4	120
K2120.1501406	190,10 Kč	230,02 Kč		3D	ocel	bezpečnostní červená RAL 3020	M6	16	9	21,5	15	14,7	22,2	70,4	79,2	–	1,2	4	120
K2120.1511105	272,30 Kč	329,48 Kč		3D	nerezová ocel	černá RAL 9005	M5	16	9	21,5	15	14,7	22,2	70,4	79,2	–	1,2	4	120
K2120.1511106	272,30 Kč	329,48 Kč		3D	nerezová ocel	černá RAL 9005	M6	16	9	21,5	15	14,7	22,2	70,4	79,2	–	1,2	4	120
K2120.1511405	272,30 Kč	329,48 Kč		3D	nerezová ocel	bezpečnostní červená RAL 3020	M5	16	9	21,5	15	14,7	22,2	70,4	79,2	–	1,2	4	120
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Materiál komponenty	Barva základního tělesa	D	D1	D2	B	B1	H	H1	A	A1	L	Zdvih S	Upínací síla F (kN)	Ruční síla FH N
K2120.1511406	272,30 Kč	329,48 Kč		3D	nerezová ocel	bezpečnostní červená RAL 3020	M6	16	9	21,5	15	14,7	22,2	70,4	79,2	–	1,2	4	120
K2120.2501108	207,60 Kč	251,20 Kč		3D	ocel	černá RAL 9005	M8	25	11	33,3	24	18,3	28,8	96	108	–	1,5	8	350
K2120.2501408	207,60 Kč	251,20 Kč		3D	ocel	bezpečnostní červená RAL 3020	M8	25	11	33,3	24	18,3	28,8	96	108	–	1,5	8	350
K2120.2511108	297,70 Kč	360,22 Kč		3D	nerezová ocel	černá RAL 9005	M8	25	11	33,3	24	18,3	28,8	96	108	–	1,5	8	350
K2120.2511408	297,70 Kč	360,22 Kč		3D	nerezová ocel	bezpečnostní červená RAL 3020	M8	25	11	33,3	24	18,3	28,8	96	108	–	1,5	8	350
K2120.9501103	171,50 Kč	207,52 Kč		3D	ocel	černá RAL 9005	M3	10,7	6	14,4	11,5	9	13,5	36,2	41,7	–	1	1,5	90
K2120.9501104	171,50 Kč	207,52 Kč		.step	ocel	černá RAL 9005	M4	10,7	6	14,4	11,5	9	13,5	36,2	41,7	–	1	1,5	90
K2120.9501403	171,50 Kč	207,52 Kč		3D	ocel	bezpečnostní červená RAL 3020	M3	10,7	6	14,4	11,5	9	13,5	36,2	41,7	–	1	1,5	90
K2120.9501404	171,50 Kč	207,52 Kč		3D	ocel	bezpečnostní červená RAL 3020	M4	10,7	6	14,4	11,5	9	13,5	36,2	41,7	–	1	1,5	90
K2120.9511103	244,50 Kč	295,85 Kč		3D	nerezová ocel	černá RAL 9005	M3	10,7	6	14,4	11,5	9	13,5	36,2	41,7	–	1	1,5	90
K2120.9511104	244,50 Kč	295,85 Kč		3D	nerezová ocel	černá RAL 9005	M4	10,7	6	14,4	11,5	9	13,5	36,2	41,7	–	1	1,5	90
K2120.9511403	244,50 Kč	295,85 Kč		3D	nerezová ocel	bezpečnostní červená RAL 3020	M3	10,7	6	14,4	11,5	9	13,5	36,2	41,7	–	1	1,5	90
K2120.9511404	244,50 Kč	295,85 Kč		3D	nerezová ocel	bezpečnostní červená RAL 3020	M4	10,7	6	14,4	11,5	9	13,5	36,2	41,7	–	1	1,5	90
K2120.0501104X15	191,50 Kč	231,72 Kč		3D	ocel	černá RAL 9005	M4	13,8	8	18	13	11,4	17,2	52,3	59,1	15	1	2,5	100
K2120.0501104X20	191,50 Kč	231,72 Kč		3D	ocel	černá RAL 9005	M4	13,8	8	18	13	11,4	17,2	52,3	59,1	20	1	2,5	100
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Materiál komponenty	Barva základního tělesa	D	D1	D2	B	B1	H	H1	A	A1	L	Zdvih S	Upínací síla F (kN)	Ruční síla FH N
K2120.0501104X30	191,50 Kč	231,72 Kč		3D	ocel	černá RAL 9005	M4	13,8	8	18	13	11,4	17,2	52,3	59,1	30	1	2,5	100
K2120.0501105X20	191,50 Kč	231,72 Kč		3D	ocel	černá RAL 9005	M5	13,8	8	18	13	11,4	17,2	52,3	59,1	20	1	2,5	100
K2120.0501105X30	191,50 Kč	231,72 Kč		3D	ocel	černá RAL 9005	M5	13,8	8	18	13	11,4	17,2	52,3	59,1	30	1	2,5	100
K2120.0501105X40	204,90 Kč	247,93 Kč		3D	ocel	černá RAL 9005	M5	13,8	8	18	13	11,4	17,2	52,3	59,1	40	1	2,5	100
K2120.0501105X50	204,90 Kč	247,93 Kč		3D	ocel	černá RAL 9005	M5	13,8	8	18	13	11,4	17,2	52,3	59,1	50	1	2,5	100
K2120.0501404X15	191,50 Kč	231,72 Kč		3D	ocel	bezpečnostní červená RAL 3020	M4	13,8	8	18	13	11,4	17,2	52,3	59,1	15	1	2,5	100
K2120.0501404X20	191,50 Kč	231,72 Kč		3D	ocel	bezpečnostní červená RAL 3020	M4	13,8	8	18	13	11,4	17,2	52,3	59,1	20	1	2,5	100
K2120.0501404X30	191,50 Kč	231,72 Kč		3D	ocel	bezpečnostní červená RAL 3020	M4	13,8	8	18	13	11,4	17,2	52,3	59,1	30	1	2,5	100
K2120.0501405X20	191,50 Kč	231,72 Kč		3D	ocel	bezpečnostní červená RAL 3020	M5	13,8	8	18	13	11,4	17,2	52,3	59,1	20	1	2,5	100
K2120.0501405X30	191,50 Kč	231,72 Kč		3D	ocel	bezpečnostní červená RAL 3020	M5	13,8	8	18	13	11,4	17,2	52,3	59,1	30	1	2,5	100
K2120.0501405X40	204,90 Kč	247,93 Kč		3D	ocel	bezpečnostní červená RAL 3020	M5	13,8	8	18	13	11,4	17,2	52,3	59,1	40	1	2,5	100
K2120.0501405X50	204,90 Kč	247,93 Kč		3D	ocel	bezpečnostní červená RAL 3020	M5	13,8	8	18	13	11,4	17,2	52,3	59,1	50	1	2,5	100
K2120.0511104X15	274,50 Kč	332,15 Kč		3D	nerezová ocel	černá RAL 9005	M4	13,8	8	18	13	11,4	17,2	52,3	59,1	15	1	2,5	100
K2120.0511104X20	274,50 Kč	332,15 Kč		3D	nerezová ocel	černá RAL 9005	M4	13,8	8	18	13	11,4	17,2	52,3	59,1	20	1	2,5	100
K2120.0511104X30	274,50 Kč	332,15 Kč		3D	nerezová ocel	černá RAL 9005	M4	13,8	8	18	13	11,4	17,2	52,3	59,1	30	1	2,5	100
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Materiál komponenty	Barva základního tělesa	D	D1	D2	B	B1	H	H1	A	A1	L	Zdvih S	Upínací síla F (kN)	Ruční síla FH N
K2120.0511105X20	274,50 Kč	332,15 Kč		3D	nerezová ocel	černá RAL 9005	M5	13,8	8	18	13	11,4	17,2	52,3	59,1	20	1	2,5	100
K2120.0511105X30	274,50 Kč	332,15 Kč		3D	nerezová ocel	černá RAL 9005	M5	13,8	8	18	13	11,4	17,2	52,3	59,1	30	1	2,5	100
K2120.0511105X40	294,20 Kč	355,98 Kč		3D	nerezová ocel	černá RAL 9005	M5	13,8	8	18	13	11,4	17,2	52,3	59,1	40	1	2,5	100
K2120.0511105X50	294,20 Kč	355,98 Kč		3D	nerezová ocel	černá RAL 9005	M5	13,8	8	18	13	11,4	17,2	52,3	59,1	50	1	2,5	100
K2120.0511404X15	274,50 Kč	332,15 Kč		3D	nerezová ocel	bezpečnostní červená RAL 3020	M4	13,8	8	18	13	11,4	17,2	52,3	59,1	15	1	2,5	100
K2120.0511404X20	274,50 Kč	332,15 Kč		3D	nerezová ocel	bezpečnostní červená RAL 3020	M4	13,8	8	18	13	11,4	17,2	52,3	59,1	20	1	2,5	100
K2120.0511404X30	274,50 Kč	332,15 Kč		3D	nerezová ocel	bezpečnostní červená RAL 3020	M4	13,8	8	18	13	11,4	17,2	52,3	59,1	30	1	2,5	100
K2120.0511405X20	274,50 Kč	332,15 Kč		3D	nerezová ocel	bezpečnostní červená RAL 3020	M5	13,8	8	18	13	11,4	17,2	52,3	59,1	20	1	2,5	100
K2120.0511405X30	274,50 Kč	332,15 Kč		3D	nerezová ocel	bezpečnostní červená RAL 3020	M5	13,8	8	18	13	11,4	17,2	52,3	59,1	30	1	2,5	100
K2120.0511405X40	294,20 Kč	355,98 Kč		3D	nerezová ocel	bezpečnostní červená RAL 3020	M5	13,8	8	18	13	11,4	17,2	52,3	59,1	40	1	2,5	100
K2120.0511405X50	294,20 Kč	355,98 Kč		3D	nerezová ocel	bezpečnostní červená RAL 3020	M5	13,8	8	18	13	11,4	17,2	52,3	59,1	50	1	2,5	100
K2120.1501105X20	203,00 Kč	245,63 Kč		3D	ocel	černá RAL 9005	M5	16	9	21,5	15	14,7	22,2	70,4	79,2	20	1,2	4	120
K2120.1501105X30	203,00 Kč	245,63 Kč		3D	ocel	černá RAL 9005	M5	16	9	21,5	15	14,7	22,2	70,4	79,2	30	1,2	4	120
K2120.1501105X40	215,80 Kč	261,12 Kč		3D	ocel	černá RAL 9005	M5	16	9	21,5	15	14,7	22,2	70,4	79,2	40	1,2	4	120
K2120.1501105X50	215,80 Kč	261,12 Kč		3D	ocel	černá RAL 9005	M5	16	9	21,5	15	14,7	22,2	70,4	79,2	50	1,2	4	120
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

12 3

Související produkty

Kotouč z nerezové oceli pro excentrickou pákuKotouč z nerezové oceli pro excentrickou páku

Novinka

Excentrické páky| Upínací páky s excentrem – Kotouč z nerezové oceli pro excentrickou páku

K2130

Detail

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

Popis výrobku	Excentrická páka má technicky optimalizovanou tlačnou podložku z plastu. Tlačná podložka je vyrobena ze speciálního vysoce výkonného plastu, který zaručuje velmi dobrou odolnost proti opotřebení a tečení.
Materiál	Ovládací páka z hliníkového odlitku EN AC-46200. Tlačná podložka z vysoce výkonného termoplastu vyztuženého uhlíkovými vlákny. Osový čep z oceli, třída pevnosti 5.8 nebo z nerezové oceli 1.4305. Šroub s úchytem, třída pevnosti 5.8 nebo z nerezové oceli 1.4305.
Provedení	Ovládací páka, černě komaxitovaná, s jemnou strukturou nebo dopravní červená, s jemnou strukturou. Tlačná podložka, černá. Osové čepy, šrouby s úchytem, z oceli, modře pasivované nebo z nerezové oceli, bez povrchové úpravy.
Upozornění	Plasty mají tu vlastnost, že při zátěži u nich dochází k tečení (retardaci), což může snižovat upínací sílu.
Příslušenství	Pro mírně zakřivené kontaktní plochy lze volitelně objednat podložku z nerezové oceli K2130. Tuto podložku lze instalovat mezi axiální podložku a kontaktní plochu.
