Excentrické páky nastavitelné, nerezové s vnějším závitem, tlačná podložka nerezová ocel

Popis produktu

Kód:	K0647
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Excentrické páky nastavitelné, nerezové s vnějším závitem, tlačná podložka nerezová ocel | K0647
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Přehrát video

Datový list K0647 Excentrické páky nastavitelné, nerezové s vnějším závitem, tlačná podložka nerezová ocel

Varianty
Technické parametry

Materiál	Ovládací páka z nerezové oceli 1.4308. Tlačná podložka z nerezové oceli 1.4034 kalená. Osový čep, závitový šroub z nerezové oceli 1.4305.

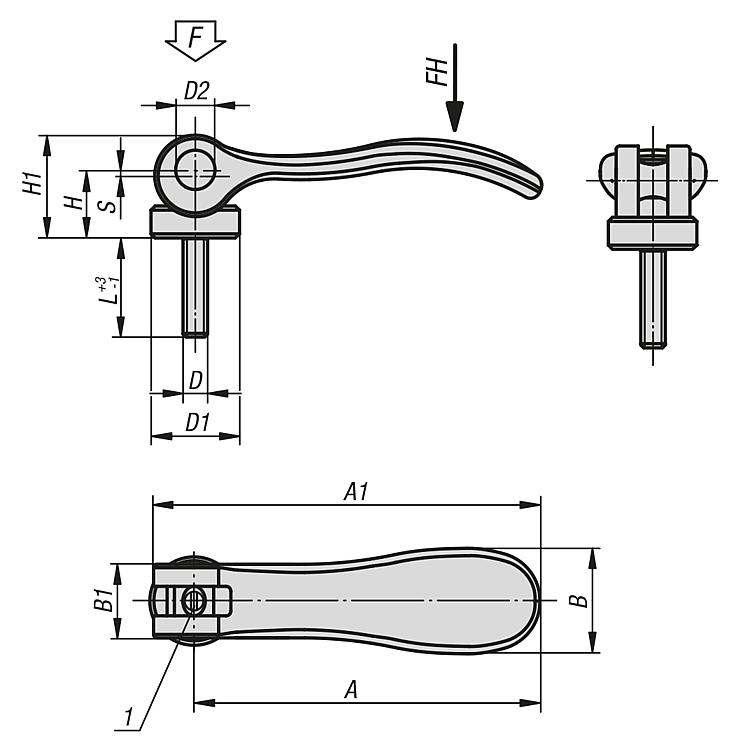

Odkaz na výkres	Kolík pro přesné nastavení upínací páky
Provedení	Ovládací páka elektrolyticky leštěná nebo pískovaná. Tlačná podložka, osový čep a závrtný šroub bez povrchové úpravy.
Upozornění	Excentrické nastavitelné páky nastavitelné se používají tehdy, když je upínací páku umístit vůči ose upínání jen do určité polohy (kolizní průměr). Přesná poloha upínací páky se nastavuje šroubovákem pomocí jemného závitu závitového kolíku. Upínací plocha tlačné podložky je při expedici lehce potřená tukem. Mazací tuk je FDA konformní a proto vhodný pro potravinářský a farmaceutický průmysl.

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Objednat	Barva základního tělesa	D	d1	d2	B	B1	H	H1	A	A1	L	Zdvih S	Upínací síla F (kN)	Ruční síla FH N	CAD
K0647.0541004X15	588,10 Kč		elektrolyticky leštěno	M4	15,4mm	8mm	18mm	13	11,4mm	17,2mm	52,3mm	59,1mm	15	1	2,5	100	CAD
K0647.0541004X20	588,10 Kč		elektrolyticky leštěno	M4	15,4mm	8mm	18mm	13	11,4mm	17,2mm	52,3mm	59,1mm	20	1	2,5	100	CAD
K0647.0541004X30	588,10 Kč		elektrolyticky leštěno	M4	15,4mm	8mm	18mm	13	11,4mm	17,2mm	52,3mm	59,1mm	30	1	2,5	100	CAD
K0647.0541005X20	588,10 Kč		elektrolyticky leštěno	M5	15,4mm	8mm	18mm	13	11,4mm	17,2mm	52,3mm	59,1mm	20	1	2,5	100	CAD
K0647.0541005X30	588,10 Kč		elektrolyticky leštěno	M5	15,4mm	8mm	18mm	13	11,4mm	17,2mm	52,3mm	59,1mm	30	1	2,5	100	CAD
K0647.0541005X40	609,40 Kč		elektrolyticky leštěno	M5	15,4mm	8mm	18mm	13	11,4mm	17,2mm	52,3mm	59,1mm	40	1	2,5	100	CAD
K0647.0541005X50	609,40 Kč		elektrolyticky leštěno	M5	15,4mm	8mm	18mm	13	11,4mm	17,2mm	52,3mm	59,1mm	50	1	2,5	100	CAD
K0647.0541304X15	529,40 Kč		pískováno	M4	15,4mm	8mm	18mm	13	11,4mm	17,2mm	52,3mm	59,1mm	15	1	2,5	100	CAD
K0647.0541304X20	529,40 Kč		pískováno	M4	15,4mm	8mm	18mm	13	11,4mm	17,2mm	52,3mm	59,1mm	20	1	2,5	100	CAD
K0647.0541304X30	529,40 Kč		pískováno	M4	15,4mm	8mm	18mm	13	11,4mm	17,2mm	52,3mm	59,1mm	30	1	2,5	100	CAD
K0647.0541305X20	529,40 Kč		pískováno	M5	15,4mm	8mm	18mm	13	11,4mm	17,2mm	52,3mm	59,1mm	20	1	2,5	100	CAD
K0647.0541305X30	529,40 Kč		pískováno	M5	15,4mm	8mm	18mm	13	11,4mm	17,2mm	52,3mm	59,1mm	30	1	2,5	100	CAD
K0647.0541305X40	548,00 Kč		pískováno	M5	15,4mm	8mm	18mm	13	11,4mm	17,2mm	52,3mm	59,1mm	40	1	2,5	100	CAD
K0647.0541305X50	548,00 Kč		pískováno	M5	15,4mm	8mm	18mm	13	11,4mm	17,2mm	52,3mm	59,1mm	50	1	2,5	100	CAD
K0647.1541005X20	690,80 Kč		elektrolyticky leštěno	M5	18mm	9mm	21,5mm	15	14,7mm	22mm	70,4mm	79,2mm	20	1,2	4	120	CAD
Objednací kód	Základní cena bez DPH	Objednat	Barva základního tělesa	D	d1	d2	B	B1	H	H1	A	A1	L	Zdvih S	Upínací síla F (kN)	Ruční síla FH N	CAD
K0647.1541005X30	690,80 Kč		elektrolyticky leštěno	M5	18mm	9mm	21,5mm	15	14,7mm	22mm	70,4mm	79,2mm	30	1,2	4	120	CAD
K0647.1541005X40	716,20 Kč		elektrolyticky leštěno	M5	18mm	9mm	21,5mm	15	14,7mm	22mm	70,4mm	79,2mm	40	1,2	4	120	CAD
K0647.1541005X50	716,20 Kč		elektrolyticky leštěno	M5	18mm	9mm	21,5mm	15	14,7mm	22mm	70,4mm	79,2mm	50	1,2	4	120	CAD
K0647.1541006X20	690,80 Kč		elektrolyticky leštěno	M6	18mm	9mm	21,5mm	15	14,7mm	22mm	70,4mm	79,2mm	20	1,2	4	120	CAD
K0647.1541006X30	690,80 Kč		elektrolyticky leštěno	M6	18mm	9mm	21,5mm	15	14,7mm	22mm	70,4mm	79,2mm	30	1,2	4	120	CAD
K0647.1541006X40	716,20 Kč		elektrolyticky leštěno	M6	18mm	9mm	21,5mm	15	14,7mm	22mm	70,4mm	79,2mm	40	1,2	4	120	CAD
K0647.1541006X50	716,20 Kč		elektrolyticky leštěno	M6	18mm	9mm	21,5mm	15	14,7mm	22mm	70,4mm	79,2mm	50	1,2	4	120	CAD
K0647.1541305X20	622,20 Kč		pískováno	M5	18mm	9mm	21,5mm	15	14,7mm	22mm	70,4mm	79,2mm	20	1,2	4	120	CAD
K0647.1541305X30	622,20 Kč		pískováno	M5	18mm	9mm	21,5mm	15	14,7mm	22mm	70,4mm	79,2mm	30	1,2	4	120	CAD
K0647.1541305X40	645,70 Kč		pískováno	M5	18mm	9mm	21,5mm	15	14,7mm	22mm	70,4mm	79,2mm	40	1,2	4	120	CAD
K0647.1541305X50	645,70 Kč		pískováno	M5	18mm	9mm	21,5mm	15	14,7mm	22mm	70,4mm	79,2mm	50	1,2	4	120	CAD
K0647.1541306X20	622,20 Kč		pískováno	M6	18mm	9mm	21,5mm	15	14,7mm	22mm	70,4mm	79,2mm	20	1,2	4	120	CAD
K0647.1541306X30	622,20 Kč		pískováno	M6	18mm	9mm	21,5mm	15	14,7mm	22mm	70,4mm	79,2mm	30	1,2	4	120	CAD
K0647.1541306X40	645,70 Kč		pískováno	M6	18mm	9mm	21,5mm	15	14,7mm	22mm	70,4mm	79,2mm	40	1,2	4	120	CAD
K0647.1541306X50	645,70 Kč		pískováno	M6	18mm	9mm	21,5mm	15	14,7mm	22mm	70,4mm	79,2mm	50	1,2	4	120	CAD
Objednací kód	Základní cena bez DPH	Objednat	Barva základního tělesa	D	d1	d2	B	B1	H	H1	A	A1	L	Zdvih S	Upínací síla F (kN)	Ruční síla FH N	CAD
K0647.2541008X25	938,30 Kč		elektrolyticky leštěno	M8	27mm	11mm	33,3mm	24	18,3mm	28,8mm	96mm	108mm	25	1,5	8	350	CAD
K0647.2541008X30	938,30 Kč		elektrolyticky leštěno	M8	27mm	11mm	33,3mm	24	18,3mm	28,8mm	96mm	108mm	30	1,5	8	350	CAD
K0647.2541008X40	967,00 Kč		elektrolyticky leštěno	M8	27mm	11mm	33,3mm	24	18,3mm	28,8mm	96mm	108mm	40	1,5	8	350	CAD
K0647.2541008X50	967,00 Kč		elektrolyticky leštěno	M8	27mm	11mm	33,3mm	24	18,3mm	28,8mm	96mm	108mm	50	1,5	8	350	CAD
K0647.2541010X25	938,30 Kč		elektrolyticky leštěno	M10	27mm	11mm	33,3mm	24	18,3mm	28,8mm	96mm	108mm	25	1,5	8	350	CAD
K0647.2541010X30	938,30 Kč		elektrolyticky leštěno	M10	27mm	11mm	33,3mm	24	18,3mm	28,8mm	96mm	108mm	30	1,5	8	350	CAD
K0647.2541010X40	967,00 Kč		elektrolyticky leštěno	M10	27mm	11mm	33,3mm	24	18,3mm	28,8mm	96mm	108mm	40	1,5	8	350	CAD
K0647.2541010X50	967,00 Kč		elektrolyticky leštěno	M10	27mm	11mm	33,3mm	24	18,3mm	28,8mm	96mm	108mm	50	1,5	8	350	CAD
K0647.2541308X25	844,60 Kč		pískováno	M8	27mm	11mm	33,3mm	24	18,3mm	28,8mm	96mm	108mm	25	1,5	8	350	CAD
K0647.2541308X30	844,60 Kč		pískováno	M8	27mm	11mm	33,3mm	24	18,3mm	28,8mm	96mm	108mm	30	1,5	8	350	CAD
K0647.2541308X40	869,20 Kč		pískováno	M8	27mm	11mm	33,3mm	24	18,3mm	28,8mm	96mm	108mm	40	1,5	8	350	CAD
K0647.2541308X50	869,20 Kč		pískováno	M8	27mm	11mm	33,3mm	24	18,3mm	28,8mm	96mm	108mm	50	1,5	8	350	CAD
K0647.2541310X25	844,60 Kč		pískováno	M10	27mm	11mm	33,3mm	24	18,3mm	28,8mm	96mm	108mm	25	1,5	8	350	CAD
K0647.2541310X30	844,60 Kč		pískováno	M10	27mm	11mm	33,3mm	24	18,3mm	28,8mm	96mm	108mm	30	1,5	8	350	CAD
K0647.2541310X40	869,20 Kč		pískováno	M10	27mm	11mm	33,3mm	24	18,3mm	28,8mm	96mm	108mm	40	1,5	8	350	CAD
Objednací kód	Základní cena bez DPH	Objednat	Barva základního tělesa	D	d1	d2	B	B1	H	H1	A	A1	L	Zdvih S	Upínací síla F (kN)	Ruční síla FH N	CAD
K0647.2541310X50	869,20 Kč		pískováno	M10	27mm	11mm	33,3mm	24	18,3mm	28,8mm	96mm	108mm	50	1,5	8	350	CAD
K0647.9541003X10	553,40 Kč		elektrolyticky leštěno	M3	12mm	6mm	14,4mm	11,5	9mm	13,5mm	36,2mm	41,7mm	10	1	1,5	90	CAD
K0647.9541003X15	553,40 Kč		elektrolyticky leštěno	M3	12mm	6mm	14,4mm	11,5	9mm	13,5mm	36,2mm	41,7mm	15	1	1,5	90	CAD
K0647.9541003X30	553,40 Kč		elektrolyticky leštěno	M3	12mm	6mm	14,4mm	11,5	9mm	13,5mm	36,2mm	41,7mm	30	1	1,5	90	CAD
K0647.9541004X10	553,40 Kč		elektrolyticky leštěno	M4	12mm	6mm	14,4mm	11,5	9mm	13,5mm	36,2mm	41,7mm	10	1	1,5	90	CAD
K0647.9541004X15	553,40 Kč		elektrolyticky leštěno	M4	12mm	6mm	14,4mm	11,5	9mm	13,5mm	36,2mm	41,7mm	15	1	1,5	90	CAD
K0647.9541004X30	553,40 Kč		elektrolyticky leštěno	M4	12mm	6mm	14,4mm	11,5	9mm	13,5mm	36,2mm	41,7mm	30	1	1,5	90	CAD
K0647.9541303X10	498,00 Kč		pískováno	M3	12mm	6mm	14,4mm	11,5	9mm	13,5mm	36,2mm	41,7mm	10	1	1,5	90	CAD
K0647.9541303X15	498,00 Kč		pískováno	M3	12mm	6mm	14,4mm	11,5	9mm	13,5mm	36,2mm	41,7mm	15	1	1,5	90	CAD
K0647.9541303X30	498,00 Kč		pískováno	M3	12mm	6mm	14,4mm	11,5	9mm	13,5mm	36,2mm	41,7mm	30	1	1,5	90	CAD
K0647.9541304X10	498,00 Kč		pískováno	M4	12mm	6mm	14,4mm	11,5	9mm	13,5mm	36,2mm	41,7mm	10	1	1,5	90	CAD
K0647.9541304X15	498,00 Kč		pískováno	M4	12mm	6mm	14,4mm	11,5	9mm	13,5mm	36,2mm	41,7mm	15	1	1,5	90	CAD
K0647.9541304X30	498,00 Kč		pískováno	M4	12mm	6mm	14,4mm	11,5	9mm	13,5mm	36,2mm	41,7mm	30	1	1,5	90	CAD
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
