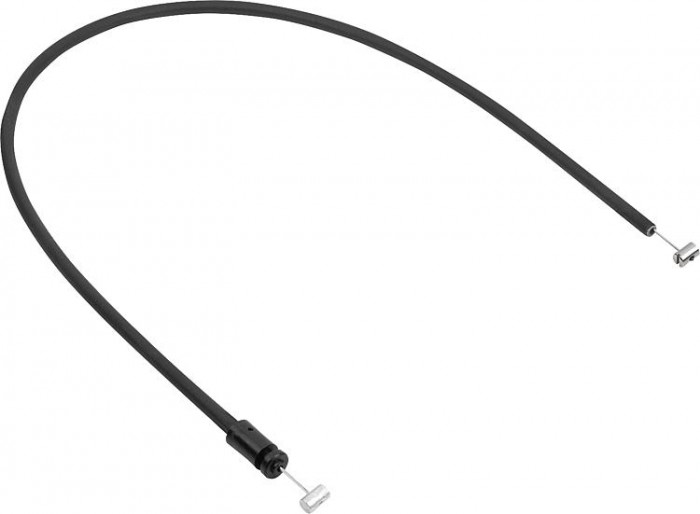

Bowdenová lanka pro vypínače
Novinka
Popis produktu
Kód:
K1646
Výrobce:
Kipp
Ceny:
jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:
běžně cca 7 až 10 dnů od objednání, v závislosti na množství
a aktuálních zásobách. Konkrétní termíny dodání ověřujeme
a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti
zboží lze objednávku zrušit. Více
informací.
Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.
Ke stahovacím sponám je nutné vždy objednat protikus / háček zvlášť.
Drátěné lanko z nerezové oceli. Plášť z ocelového drátu
s plastovou vrstvou uvnitř a vně. Pouzdro POM. Maznice ze slitiny Zamak.
Šroubová přípojka z oceli.
Provedení
Plášť bovdenu a pouzdro černé. Šroubová přípojka, zinkovaná.
Upozornění
Bovdenová lanka slouží k přenosu tahové síly a v kombinaci
s vypínačem se používají jako dálkové ovládání.
Na výběr jsou různé délkové varianty bovdenu. Pro zajištění přesnosti
lícování při daném použití lze bovdenové lanko při montáži
příslušným způsobem zkrátit.
Při montáži bovdenových lanek je třeba dodržovat tyto body: Délka
volného konce lanka se v důsledku úhlu instalace, poloměru ohybu
a zatížení může měnit.
Při instalaci je zejména třeba dbát na to, aby byl dodržen minimální
poloměr ohybu, v tomto případě R = 65 mm. Příliš malý poloměr může
vést ke zvýšenému opotřebení a většímu tření. Ke krátkodobému
nedodržení minimálního poloměru ohybu při montáži by rovněž nemělo
docházet, protože by se mohl poškodit plášť bovdenu. Plášť je kromě
toho navržen pouze pro zachycení tlakových sil. Při příliš silném tahu
se protahuje a tím trvale poškozuje uvnitř uložená spirála.
Pevnost v tahu max. 500 N.
Příslušenství
Vypínač K1481.
Rozsah dodávky
Ocelové lanko s přípojkou, plášť bovdenu a šroubová přípojka.
Odkaz na výkres
Pouzdro
Šroubová přípojka
Nástavba 1×19
Přípojka
Plášť bovdenu
Ocelové lanko
Detail zavřít
Zruš filtr
Objednací kód
Základní cena bez DPH
Objednat
B
B1
D
D1
D2
D3
D4
L
L1
L2
L3
L4
CAD
K1646.11X0500
314,40 Kč
7
8
1
5
9
5
4,8
500
464,4
19,5
2,5
2,5
.step
K1646.11X1000
331,10 Kč
7
8
1
5
9
5
4,8
1000
964,4
19,5
2,5
2,5
.step
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
Datový list K1646 Bowdenová lanka pro vypínače
