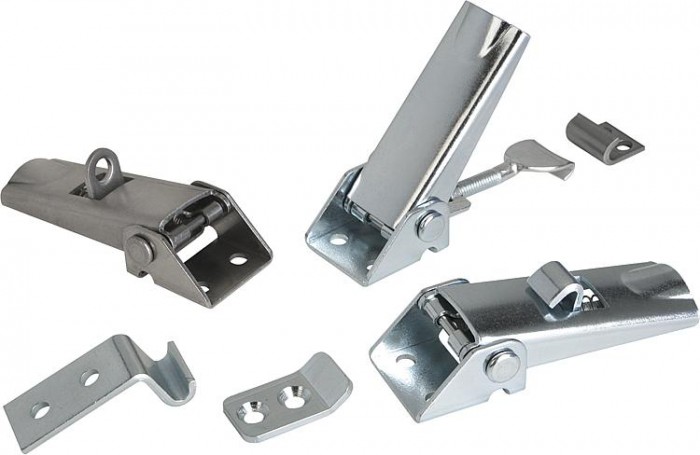

Stahovací spony nastavitelné otvory pro přišroubování viditelné
Popis produktu
Kód:
K0046
Výrobce:
Kipp
Ceny:
jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:
běžně cca 7 až 10 dnů od objednání, v závislosti na množství
a aktuálních zásobách. Konkrétní termíny dodání ověřujeme
a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti
zboží lze objednávku zrušit. Více
informací.
Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.
Ke stahovacím sponám je nutné vždy objednat protikus / háček zvlášť.
Pozinkováno, modře pasivováno.
Nerezová ocel, bez povrchové úpravy.
Upozornění
Nastavitelné stahovací spony slouží jako bezpečný uzavírací systém
pro průmyslové aplikace. Překročením mrtvého bodu drží pevně i při
vibracích.
Po zaháknutí upínacího háku v protikusu lze díly, které mají být
spojeny, napnutím rukojeti k sobě přitáhnout až o 5 mm. K vyrovnání
tolerancí a k vytvoření dostatečného napětí lze upínací hák nastavit
jeho otáčením (M5).
Stahovací spony lze přišroubovat nebo přinýtovat.
Každý protikus lze kombinovat s každou stahovací sponou.
Protikusy v požadovaném provedení je nutno objednat zvlášť.
Přídržná síla F1 se vztahuje na stahovací sponu, nikoliv na protikus.
Odkaz na výkres
Provedení A standardní
Provedení B s pojistkou
Provedení C se zamykacím kroužkem
1) Děrové šablony pro montáž s protihákem
Detail zavřít
Protikus, provedení A
Zruš filtr
Objednací kód
Základní cena bez DPH
Objednat
Materiál základního tělesa
Provedení
CAD
K0046.9142141
na dotaz
Poptat cenu
ocel
A
3D
K0046.9142142
na dotaz
Poptat cenu
Nerezová ocel
A
3D
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
Protikus, provedení B
Zruš filtr
Objednací kód
Základní cena bez DPH
Objednat
Materiál základního tělesa
Provedení
CAD
K0046.9242271
na dotaz
Poptat cenu
ocel
B
3D
K0046.9242272
na dotaz
Poptat cenu
Nerezová ocel
B
3D
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
Protikus, provedení C
Zruš filtr
Objednací kód
Základní cena bez DPH
Objednat
Materiál základního tělesa
Provedení
CAD
K0046.9342381
na dotaz
Poptat cenu
ocel
C
3D
K0046.9342382
na dotaz
Poptat cenu
Nerezová ocel
C
3D
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
Stahovací spony nastavitelné, viditelné otvory pro přišroubování, provedení A
Zruš filtr
Objednací kód
Základní cena bez DPH
Objednat
Materiál základního tělesa
Provedení
Přídržná síla F1 N
CAD
K0046.1420721
192,00 Kč
Ocel
A
1000
CAD
K0046.1420722
391,70 Kč
Nerezová ocel
A
1000
CAD
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
Stahovací spony nastavitelné, viditelné otvory pro přišroubování, provedení B
Zruš filtr
Objednací kód
Základní cena bez DPH
Objednat
Materiál základního tělesa
Provedení
Přídržná síla F1 N
CAD
K0046.2420721
213,90 Kč
Ocel
B
1000
CAD
K0046.2420722
443,90 Kč
Nerezová ocel
B
1000
CAD
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
Stahovací spony nastavitelné, viditelné otvory pro přišroubování, provedení C
Zruš filtr
Objednací kód
Základní cena bez DPH
Objednat
Materiál základního tělesa
Provedení
Přídržná síla F1 N
CAD
K0046.3420721
213,90 Kč
Ocel
C
1000
CAD
K0046.3420722
443,90 Kč
Nerezová ocel
C
1000
CAD
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
Datový list K0046 Stahovací spony nastavitelné otvory pro přišroubování viditelné
