Frikční klouby, jednoduše, nastavitelné, 40/40 typ I
Novinka
Popis produktu
Kód:
K2164
Výrobce:
Kipp
Ceny:
jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:
běžně cca 7 až 10 dnů od objednání, v závislosti na množství
a aktuálních zásobách. Konkrétní termíny dodání ověřujeme
a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti
zboží lze objednávku zrušit. Více
informací.
Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.
Pouzdro: hliníkový tlakový odlitek.
Vložky a frikční hřídele: ocel.
Krycí kroužek a krytky: plast.
Drážkové upevňovací desky: Hliníkový tlakový odlitek.
Šrouby, podložky a kameny do drážky: z oceli.
Provedení
Pouzdro: komaxitované, z hliníku.
Vložky a frikční hřídele: bez povrchové úpravy.
Krycí kroužek a krytky: podobné RAL 7042.
Upevňovací drážkové desky: hliníkové
barevně komaxitované.
Šrouby, podložky a vodicí vložky: pozinkované.
Upozornění
Frikční klouby pro konstrukci jednotlivých otočných ramen
z hliníkových profilů.
Frikční klouby se vyznačují nastavitelným třecím momentem. Třecí odpor
lze plynule nastavit pomocí stavěcích šroubu. Otočné o 360°. Rastrová
velikost 40 mm.
Připojovací stranu lze přišroubovat podélně nebo příčně na drážku
profilu, takže osa tření je umístěna v pravém úhlu k profilu.
Strana frikčního kloubu může být k profilu připojena podélně,
příčně nebo čelně. Pro čelní montáž musí být v otvoru pro jádro
dostupný závit M8 (hloubka min. 15 mm).
Při montáži na rovné povrchy stačí vynechat dodávané upevňovací
drážkové desky.
Maximální momentové zatížení M je 45 Nm.

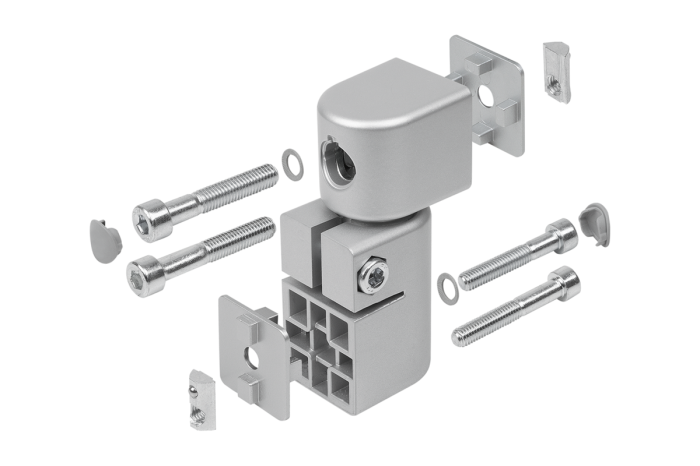

Rozsah dodávky
1 frikční kloub
2 krytky
2 šrouby DIN EN ISO 4762 (DIN 912) – M8×45 (pro drážkovou matici)
2 šrouby DIN EN ISO 4762 (DIN 912) – M8×50 (pro otvor v jádře)
2 šrouby DIN EN ISO 4762 (DIN 912) – M8×35 (pro upnutí)
2 podložky 8-FSt
2 drážkové upevňovací desky
2 vodicí vložky do drážky – drážka 8 – M8
Detail zavřít
Zruš filtr
Objednací kód
Základní cena bez DPH
Objednat
Typ
Šířka drážky
M Nm
CAD
K2164.1
4 470,70 Kč
I
8
45
3D
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
