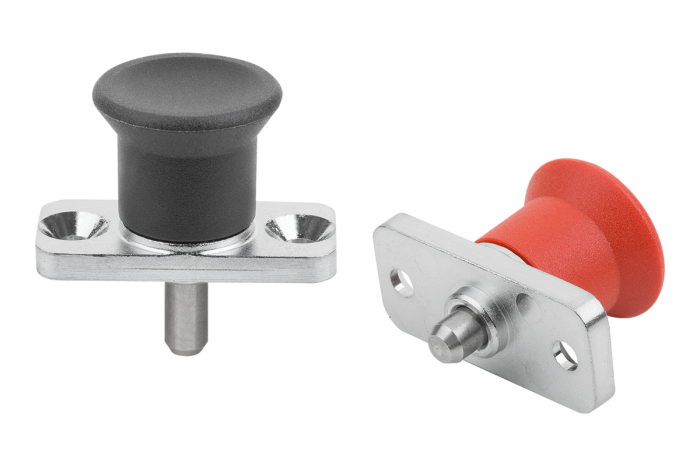

Aretační čepy Mini ze zinkového tlakového odlitku , s plastovým hřibovitým úchytem a šroubovací přírubou

Name: Aretační čepy Mini ze zinkového tlakového odlitku , s plastovým hřibovitým úchytem a šroubovací přírubou
Brand: Kipp
SKU: K2001
Availability: InStock

Novinka

Popis produktu

Kód:	K2001
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Aretační čepy Mini ze zinkového tlakového odlitku , s plastovým hřibovitým úchytem a šroubovací přírubou | K2001
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list K2001 Aretační čepy Mini ze zinkového tlakového odlitku , s plastovým hřibovitým úchytem a šroubovací přírubou

Varianty
Technické parametry

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Barva komponenty	A	B1	B2	D	D1	D2	D4	D5	F x 30°	L	L1	L2	L4	L3	L5	Zdvih S	SW1	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N
K2001.100404	126,70 Kč	153,31 Kč		3D	A	tmavošedá RAL 7021	25	35	15	4	8	21	4.5	9.5	1	26.5	2	20.5	4	25.5	4	4	10	3	16
K2001.100408	126,70 Kč	153,31 Kč		3D	A	tmavošedá RAL 7021	25	35	15	4	8	21	4.5	9.5	1	30.5	2	20.5	8	25.5	4	5	10	3	16
K2001.110505	140,70 Kč	170,25 Kč		3D	A	tmavošedá RAL 7021	30	40	18	5	10	25	4.5	9.5	1.3	32	2.5	24.5	5	30.5	4	5	13	4.5	12.5
K2001.110510	140,70 Kč	170,25 Kč		3D	A	tmavošedá RAL 7021	30	40	18	5	10	25	4.5	9.5	1.3	37	2.5	24.5	10	30.5	4	6	13	4.5	12.5
K2001.110606	142,60 Kč	172,55 Kč		3D	A	tmavošedá RAL 7021	30	40	18	6	10	25	4.5	9.5	1.8	33	2.5	24.5	6	30.5	4	6	13	4.5	12.5
K2001.110612	142,60 Kč	172,55 Kč		3D	A	tmavošedá RAL 7021	30	40	18	6	10	25	4.5	9.5	1.8	39	2.5	24.5	12	30.5	4	6	13	4.5	12.5
K2001.130808	196,40 Kč	237,64 Kč		3D	A	tmavošedá RAL 7021	38	50	23	8	14	33	5.5	10.5	2.3	46	2.5	35.5	8	45.5	5	8	17	12	38
K2001.130816	196,40 Kč	237,64 Kč		3D	A	tmavošedá RAL 7021	38	50	23	8	14	33	5.5	10.5	2.3	54	2.5	35.5	16	45.5	5	10	17	12	38
K2001.131010	198,30 Kč	239,94 Kč		3D	A	tmavošedá RAL 7021	38	50	23	10	14	33	5.5	10.5	2.8	48	2.5	35.5	10	45.5	5	10	17	12	38
K2001.131020	198,30 Kč	239,94 Kč		3D	A	tmavošedá RAL 7021	38	50	23	10	14	33	5.5	10.5	2.8	58	2.5	35.5	20	45.5	5	10	17	12	38
K2001.300404	126,70 Kč	153,31 Kč		3D	C	tmavošedá RAL 7021	25	35	15	4	8	21	4.5	9.5	1	26.5	2	20.5	4	25.5	4	4	10	3	16
K2001.300408	126,70 Kč	153,31 Kč		3D	C	tmavošedá RAL 7021	25	35	15	4	8	21	4.5	9.5	1	30.5	2	20.5	8	25.5	4	5	10	3	16
K2001.310505	140,70 Kč	170,25 Kč		3D	C	tmavošedá RAL 7021	30	40	18	5	10	25	4.5	9.5	1.3	32	2.5	24.5	5	30.5	4	5	13	4.5	12.5
K2001.310510	140,70 Kč	170,25 Kč		3D	C	tmavošedá RAL 7021	30	40	18	5	10	25	4.5	9.5	1.3	37	2.5	24.5	10	30.5	4	6	13	4.5	12.5
K2001.310606	142,60 Kč	172,55 Kč		3D	C	tmavošedá RAL 7021	30	40	18	6	10	25	4.5	9.5	1.8	33	2.5	24.5	6	30.5	4	6	13	4.5	12.5
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Barva komponenty	A	B1	B2	D	D1	D2	D4	D5	F x 30°	L	L1	L2	L4	L3	L5	Zdvih S	SW1	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N
K2001.310612	142,60 Kč	172,55 Kč		3D	C	tmavošedá RAL 7021	30	40	18	6	10	25	4.5	9.5	1.8	39	2.5	24.5	12	30.5	4	6	13	4.5	12.5
K2001.330808	196,40 Kč	237,64 Kč		3D	C	tmavošedá RAL 7021	38	50	23	8	14	33	5.5	10.5	2.3	46	2.5	35.5	8	45.5	5	8	17	12	38
K2001.330816	196,40 Kč	237,64 Kč		3D	C	tmavošedá RAL 7021	38	50	23	8	14	33	5.5	10.5	2.3	54	2.5	35.5	16	45.5	5	10	17	12	38
K2001.331010	198,30 Kč	239,94 Kč		3D	C	tmavošedá RAL 7021	38	50	23	10	14	33	5.5	10.5	2.8	48	2.5	35.5	10	45.5	5	10	17	12	38
K2001.331020	198,30 Kč	239,94 Kč		3D	C	tmavošedá RAL 7021	38	50	23	10	14	33	5.5	10.5	2.8	58	2.5	35.5	20	45.5	5	10	17	12	38
K2001.10040484	126,70 Kč	153,31 Kč		3D	A	bezpečnostní červená RAL 3020	25	35	15	4	8	21	4.5	9.5	1	26.5	2	20.5	4	25.5	4	4	10	3	16
K2001.10040884	126,70 Kč	153,31 Kč		3D	A	bezpečnostní červená RAL 3020	25	35	15	4	8	21	4.5	9.5	1	30.5	2	20.5	8	25.5	4	5	10	3	16
K2001.11050584	140,70 Kč	170,25 Kč		3D	A	bezpečnostní červená RAL 3020	30	40	18	5	10	25	4.5	9.5	1.3	32	2.5	24.5	5	30.5	4	5	13	4.5	12.5
K2001.11051084	140,70 Kč	170,25 Kč		3D	A	bezpečnostní červená RAL 3020	30	40	18	5	10	25	4.5	9.5	1.3	37	2.5	24.5	10	30.5	4	6	13	4.5	12.5
K2001.11060684	142,60 Kč	172,55 Kč		3D	A	bezpečnostní červená RAL 3020	30	40	18	6	10	25	4.5	9.5	1.8	33	2.5	24.5	6	30.5	4	6	13	4.5	12.5
K2001.11061284	142,60 Kč	172,55 Kč		3D	A	bezpečnostní červená RAL 3020	30	40	18	6	10	25	4.5	9.5	1.8	39	2.5	24.5	12	30.5	4	6	13	4.5	12.5
K2001.13080884	196,40 Kč	237,64 Kč		3D	A	bezpečnostní červená RAL 3020	38	50	23	8	14	33	5.5	10.5	2.3	46	2.5	35.5	8	45.5	5	8	17	12	38
K2001.13081684	196,40 Kč	237,64 Kč		3D	A	bezpečnostní červená RAL 3020	38	50	23	8	14	33	5.5	10.5	2.3	54	2.5	35.5	16	45.5	5	10	17	12	38
K2001.13101084	198,30 Kč	239,94 Kč		3D	A	bezpečnostní červená RAL 3020	38	50	23	10	14	33	5.5	10.5	2.8	48	2.5	35.5	10	45.5	5	10	17	12	38
K2001.13102084	198,30 Kč	239,94 Kč		3D	A	bezpečnostní červená RAL 3020	38	50	23	10	14	33	5.5	10.5	2.8	58	2.5	35.5	20	45.5	5	10	17	12	38
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Barva komponenty	A	B1	B2	D	D1	D2	D4	D5	F x 30°	L	L1	L2	L4	L3	L5	Zdvih S	SW1	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N
K2001.30040484	126,70 Kč	153,31 Kč		3D	C	bezpečnostní červená RAL 3020	25	35	15	4	8	21	4.5	9.5	1	26.5	2	20.5	4	25.5	4	4	10	3	16
K2001.30040884	126,70 Kč	153,31 Kč		3D	C	bezpečnostní červená RAL 3020	25	35	15	4	8	21	4.5	9.5	1	30.5	2	20.5	8	25.5	4	5	10	3	16
K2001.31050584	140,70 Kč	170,25 Kč		3D	C	bezpečnostní červená RAL 3020	30	40	18	5	10	25	4.5	9.5	1.3	32	2.5	24.5	5	30.5	4	5	13	4.5	12.5
K2001.31051084	140,70 Kč	170,25 Kč		3D	C	bezpečnostní červená RAL 3020	30	40	18	5	10	25	4.5	9.5	1.3	37	2.5	24.5	10	30.5	4	6	13	4.5	12.5
K2001.31060684	142,60 Kč	172,55 Kč		3D	C	bezpečnostní červená RAL 3020	30	40	18	6	10	25	4.5	9.5	1.8	33	2.5	24.5	6	30.5	4	6	13	4.5	12.5
K2001.31061284	142,60 Kč	172,55 Kč		3D	C	bezpečnostní červená RAL 3020	30	40	18	6	10	25	4.5	9.5	1.8	39	2.5	24.5	12	30.5	4	6	13	4.5	12.5
K2001.33080884	196,40 Kč	237,64 Kč		3D	C	bezpečnostní červená RAL 3020	38	50	23	8	14	33	5.5	10.5	2.3	46	2.5	35.5	8	45.5	5	8	17	12	38
K2001.33081684	196,40 Kč	237,64 Kč		3D	C	bezpečnostní červená RAL 3020	38	50	23	8	14	33	5.5	10.5	2.3	54	2.5	35.5	16	45.5	5	10	17	12	38
K2001.33101084	198,30 Kč	239,94 Kč		3D	C	bezpečnostní červená RAL 3020	38	50	23	10	14	33	5.5	10.5	2.8	48	2.5	35.5	10	45.5	5	10	17	12	38
K2001.33102084	198,30 Kč	239,94 Kč		3D	C	bezpečnostní červená RAL 3020	38	50	23	10	14	33	5.5	10.5	2.8	58	2.5	35.5	20	45.5	5	10	17	12	38
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

Související produkty

Zápustné šrouby s vnitřním šestihranem DIN EN ISO 10642Zápustné šrouby s vnitřním šestihranem DIN EN…

Novinka

Pružné tlačné opěrky – Zápustné šrouby s vnitřním šestihranem DIN EN ISO 10642

K0708

Detail

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

Popis výrobku	Aretační čepy se užívají tehdy, je-li třeba zabránit změně aretačního nastavení působením příčných sil. Příkladem je aretace délková a výšková a také aretace polohy při výrobě strojů, přístrojů, nábytku a při výrobě speciálních vozidel. Aretační čepy mini jsou vhodné pro širokou palet aplikací, zejména v malých instalačních prostorech. Představují prostorově úspornou a cenově výhodnou alternativu ke známým standardním konstrukcím. Šroubovací příruba umožňuje upevnění na tenkostěnné součásti pomocí šroubů se zápustnou hlavou.
Materiál	Šroubovací příruba ze zinkového tlakového odlitku. Aretační kolík z nerezové oceli 1.4305 Tlačná pružina z nerezové oceli 1.4568 Úchyt hřibovitého tvaru z termoplastu.
Provedení	Našroubovaná příruba modře pasivovaná Aretační kolík bez povrchové úpravy.
Upozornění	U provedení C lze úchyt hřibovitého tvaru otočit o 30°, aby byl aretační kolík ve vytažené poloze.
Příslušenství	Šroub se zapuštěnou hlavou ČSN EN ISO 10642 K0708.

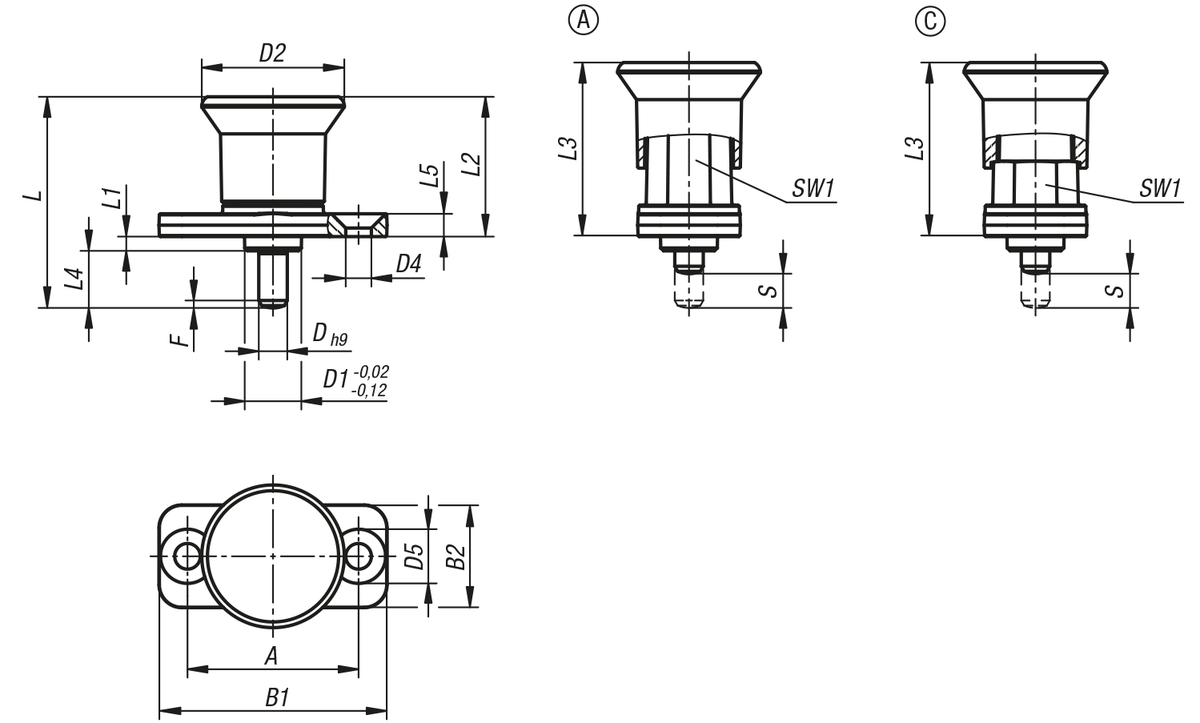

Odkaz na výkres	Provedení A: bez aretační drážky, bez protimatice Provedení C: s aretační drážkou, bez protimatice
