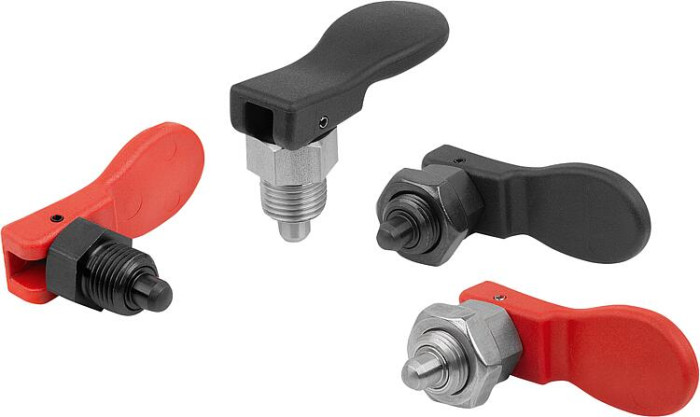

Aretační čepy z oceli nebo nerezové oceli, krátké provedení, s plastovou excentrickou pákou

Name: Aretační čepy z oceli nebo nerezové oceli, krátké provedení, s plastovou excentrickou pákou
Brand: Kipp
SKU: K2109
Availability: InStock

Novinka

Popis produktu

Kód:	K2109
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Aretační čepy z oceli nebo nerezové oceli, krátké provedení, s plastovou excentrickou pákou | K2109
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list K2109 Aretační čepy z oceli nebo nerezové oceli, krátké provedení, s plastovou excentrickou pákou

Varianty
Technické parametry

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Materiál základního tělesa	Barva komponenty	Provedení	A	A1	B	B1	D	D1	Zdvih S	L	L1	L2	SW1	SW2	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N
K2109.8105	296,10 Kč	358,28 Kč		3D	ocel	černá	A	31,7	41,7	17,9	12,9	5	M10×1	5	30	8	7	13	–	1,3	5	12
K2109.8206	334,60 Kč	404,87 Kč		3D	ocel	černá	A	31,6	41,7	17,9	12,9	6	M12×1,5	6	34	10	8	14	–	1,8	6	14
K2109.8308	393,30 Kč	475,89 Kč		3D	ocel	černá	A	55,5	67,8	26,9	19,4	8	M16×1,5	8	42,9	12	10	19	–	2,3	14	28
K2109.8410	638,10 Kč	772,10 Kč		3D	ocel	černá	A	53,4	67,8	26,9	19,4	10	M20×1,5	10	49,9	15	12	22	–	2,8	15	32
K2109.9105	299,70 Kč	362,64 Kč		3D	ocel	černá	B	31,7	41,7	17,9	12,9	5	M10×1	5	30	8	7	13	17	1,3	5	12
K2109.9206	339,50 Kč	410,80 Kč		3D	ocel	černá	B	31,6	41,7	17,9	12,9	6	M12×1,5	6	34	10	8	14	19	1,8	6	14
K2109.9308	402,60 Kč	487,15 Kč		3D	ocel	černá	B	55,5	67,8	26,9	19,4	8	M16×1,5	8	42,9	12	10	19	24	2,3	14	28
K2109.9410	650,40 Kč	786,98 Kč		3D	ocel	černá	B	53,4	67,8	26,9	19,4	10	M20×1,5	10	49,9	15	12	22	30	2,8	15	32
K2109.18105	431,00 Kč	521,51 Kč		3D	nerezová ocel	černá	A	31,7	41,7	17,9	12,9	5	M10×1	5	30	8	7	13	–	1,3	5	12
K2109.18206	510,00 Kč	617,10 Kč		3D	nerezová ocel	černá	A	31,6	41,7	17,9	12,9	6	M12×1,5	6	34	10	8	14	–	1,8	6	14
K2109.18308	691,90 Kč	837,20 Kč		3D	nerezová ocel	černá	A	55,5	67,8	26,9	19,4	8	M16×1,5	6	34	10	8	14	–	1,8	6	14
K2109.18410	1 220,70 Kč	1 477,05 Kč		3D	nerezová ocel	černá	A	53,4	67,8	26,9	19,4	10	M20×1,5	10	49,9	15	12	22	–	2,8	15	32
K2109.19105	456,70 Kč	552,61 Kč		3D	nerezová ocel	černá	B	31,7	41,7	17,9	12,9	5	M10×1	5	30	8	7	13	17	1,3	5	12
K2109.19206	538,10 Kč	651,10 Kč		3D	nerezová ocel	černá	B	31,6	41,7	17,9	12,9	6	M12×1,5	6	34	10	8	14	19	1,8	6	14
K2109.19308	734,00 Kč	888,14 Kč		3D	nerezová ocel	černá	B	55,5	67,8	26,9	19,4	8	M16×1,5	8	42,9	12	10	19	24	2,3	14	28
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Materiál základního tělesa	Barva komponenty	Provedení	A	A1	B	B1	D	D1	Zdvih S	L	L1	L2	SW1	SW2	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N
K2109.19410	1 235,80 Kč	1 495,32 Kč		3D	nerezová ocel	černá	B	53,4	67,8	26,9	19,4	10	M20×1,5	10	49,9	15	12	22	30	2,8	15	32
K2109.8105154	296,10 Kč	358,28 Kč		3D	ocel	bezpečnostní červená RAL 3020	A	31,7	41,7	17,9	12,9	5	M10×1	5	30	8	7	13	–	1,3	5	12
K2109.8206154	334,60 Kč	404,87 Kč		3D	ocel	bezpečnostní červená RAL 3020	A	31,6	41,7	17,9	12,9	6	M12×1,5	6	34	10	8	14	–	1,8	6	14
K2109.8308154	393,30 Kč	475,89 Kč		3D	ocel	bezpečnostní červená RAL 3020	A	55,5	67,8	26,9	19,4	8	M16×1,5	8	42,9	12	10	19	–	2,3	14	28
K2109.8410154	638,10 Kč	772,10 Kč		3D	ocel	bezpečnostní červená RAL 3020	A	53,4	67,8	26,9	19,4	10	M20×1,5	10	49,9	15	12	22	–	2,8	15	32
K2109.9105154	299,70 Kč	362,64 Kč		3D	ocel	bezpečnostní červená RAL 3020	B	31,7	41,7	17,9	12,9	5	M10×1	5	30	8	7	13	17	1,3	5	12
K2109.9206154	339,50 Kč	410,80 Kč		3D	ocel	bezpečnostní červená RAL 3020	B	31,6	41,7	17,9	12,9	6	M12×1,5	6	34	10	8	14	19	1,8	6	14
K2109.9308154	402,60 Kč	487,15 Kč		3D	ocel	bezpečnostní červená RAL 3020	B	55,5	67,8	26,9	19,4	8	M16×1,5	8	42,9	12	10	19	24	2,3	14	28
K2109.9410154	650,40 Kč	786,98 Kč		3D	ocel	bezpečnostní červená RAL 3020	B	53,4	67,8	26,9	19,4	10	M20×1,5	10	49,9	15	12	22	30	2,8	15	32
K2109.18105154	431,00 Kč	521,51 Kč		3D	nerezová ocel	bezpečnostní červená RAL 3020	A	31,7	41,7	17,9	12,9	5	M10×1	5	30	8	7	13	–	1,3	5	12
K2109.18206154	510,00 Kč	617,10 Kč		3D	nerezová ocel	bezpečnostní červená RAL 3020	A	31,6	41,7	17,9	12,9	6	M12×1,5	6	34	10	8	14	–	1,8	6	14
K2109.18308154	691,90 Kč	837,20 Kč		3D	nerezová ocel	bezpečnostní červená RAL 3020	A	55,5	67,8	26,9	19,4	8	M16×1,5	8	42,9	12	10	19	–	2,3	14	28
K2109.18410154	1 220,70 Kč	1 477,05 Kč		3D	nerezová ocel	bezpečnostní červená RAL 3020	A	53,4	67,8	26,9	19,4	10	M20×1,5	10	49,9	15	12	22	–	2,8	15	32
K2109.19105154	456,70 Kč	552,61 Kč		3D	nerezová ocel	bezpečnostní červená RAL 3020	B	31,7	41,7	17,9	12,9	5	M10×1	5	30	8	7	13	17	1,3	5	12
K2109.19206154	538,10 Kč	651,10 Kč		3D	nerezová ocel	bezpečnostní červená RAL 3020	B	31,6	41,7	17,9	12,9	6	M12×1,5	6	34	10	8	14	19	1,8	6	14
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Materiál základního tělesa	Barva komponenty	Provedení	A	A1	B	B1	D	D1	Zdvih S	L	L1	L2	SW1	SW2	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N
K2109.19308154	734,00 Kč	888,14 Kč		3D	nerezová ocel	bezpečnostní červená RAL 3020	B	55,5	67,8	26,9	19,4	8	M16×1,5	8	42,9	12	10	19	24	2,3	14	28
K2109.19410154	1 235,80 Kč	1 495,32 Kč		3D	nerezová ocel	bezpečnostní červená RAL 3020	B	53,4	67,8	26,9	19,4	10	M20×1,5	10	49,9	15	12	22	30	2,8	15	32
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

Popis výrobku	Aretační čepy se užívají tam, kde je třeba zabránit změně aretačního nastavení působením příčných sil. Teprve po ručním vysunutí čepu je možné nastavit jinou aretační polohu. U tohoto aretačního čepu se vysunutí uskutečňuje pomocí excentrické páky. Aretační čep zůstane vysunutý, posune-li se ovládací páka přes mrtvý bod excentru. Ergonomický úchyt excentru umožňuje snadnou manipulaci s malým vynaložením síly.
Materiál	Ocelové provedení: Závitový kolík a aretační kolík z automatové oceli. Provedení z nerezové oceli: Závitové pouzdro 1.4305. Aretační kolík 1.4305. Ovládací páka z termoplastu PPA (odolnost proti vysoké teplotě) vyztužena skelnými vlákny.
Provedení	Ocelové provedení: Závitové pouzdro, brynýrováno. Aretační kolík kalený, broušený a brynýrovaný. Nerezové provedení: Závitové pouzdro bez povrchové úpravy. Bez povrchové úpravy a bez povrchové úpravy. Manipulační páka, černá nebo bezpečnostní červená RAL3020.
Teplotní rozsah	Teplota při dlouhodobém používání podle IEC 216 max. 160 °C. Teplota krátkodobého použití max. 250 °C.
Přednosti	Snadná a rychlá obsluha. K použití za vysokých teplot. S integrovanou aretační funkcí. Krátké provedení. Ideální pro stísněné prostory.
Příslušenství	Distanční kroužky K0665. Polohovací pouzdra pro aretační čepy K1290.
Odkaz na výkres	Provedení A: bez kontramatice Provedení B: s kontramaticí
