Aretační čepy ovládané páčkou, nerezová ocel, se závitovou pojistkou

Name: Aretační čepy ovládané páčkou, nerezová ocel, se závitovou pojistkou
Brand: Kipp
SKU: K2115
Availability: InStock

Novinka

Popis produktu

Kód:	K2115
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Aretační čepy ovládané páčkou, nerezová ocel, se závitovou pojistkou | K2115
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list K2115 Aretační čepy ovládané páčkou, nerezová ocel, se závitovou pojistkou

Varianty
Technické parametry

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Barva komponenty	Provedení	D	D1	D2	L	L1	L3	B	B1	H	SW1	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N
K2115.1940410	492,80 Kč	596,29 Kč		3D	–	AP	4	M10	10	38,5	25	15	9	3	6	10	1	8	14
K2115.1940510	492,80 Kč	596,29 Kč		3D	–	AP	5	M10	10	38,5	25	15	9	3	6	10	1,3	8	14
K2115.1940512	538,10 Kč	651,10 Kč		3D	–	AP	5	M12	12	47,4	30	19	10,8	3,6	8	12	1,3	5	15
K2115.1940610	492,80 Kč	596,29 Kč		3D	–	AP	6	M10	10	38,5	25	15	9	3	6	10	1,8	8	14
K2115.1940612	538,10 Kč	651,10 Kč		3D	–	AP	6	M12	12	47,4	30	19	10,8	3,6	8	12	1,8	5	15
K2115.1940616	591,40 Kč	715,59 Kč		3D	–	AP	6	M16	16	61,2	40	26	14,4	4,8	10	16	1,8	15	35
K2115.1940812	538,10 Kč	651,10 Kč		3D	–	AP	8	M12	12	47,4	30	19	10,8	3,6	8	12	2,3	5	15
K2115.1940816	591,40 Kč	715,59 Kč		3D	–	AP	8	M16	16	61,2	40	26	14,4	4,8	10	16	2,3	15	35
K2115.1940820	702,80 Kč	850,39 Kč		3D	–	AP	8	M20	20	71	50	30	18	6	12	20	2,3	20	60
K2115.1941016	591,40 Kč	715,59 Kč		3D	–	AP	10	M16	16	61,2	40	26	14,4	4,8	10	16	2,8	15	35
K2115.1941020	702,80 Kč	850,39 Kč		3D	–	AP	10	M20	20	71	50	30	18	6	12	20	2,8	20	60
K2115.1941220	702,80 Kč	850,39 Kč		3D	–	AP	12	M20	20	71	50	30	18	6	12	20	3	20	60
K2115.1960410	513,80 Kč	621,70 Kč		3D	tmavošedá RAL 7021	CP	4	M10	10	39,5	26,3	15	10,9	4,9	6	10	1	8	14
K2115.1960510	513,80 Kč	621,70 Kč		3D	tmavošedá RAL 7021	CP	5	M10	10	39,5	26,3	15	10,9	4,9	6	10	1,3	8	14
K2115.1960512	558,30 Kč	675,54 Kč		3D	tmavošedá RAL 7021	CP	5	M12	12	48,4	31,1	19	12,9	5,7	8	12	1,3	5	15
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Barva komponenty	Provedení	D	D1	D2	L	L1	L3	B	B1	H	SW1	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N
K2115.1960610	513,80 Kč	621,70 Kč		3D	tmavošedá RAL 7021	CP	6	M10	10	39,5	26,3	15	10,9	4,9	6	10	1,8	8	14
K2115.1960612	558,30 Kč	675,54 Kč		3D	tmavošedá RAL 7021	CP	6	M12	12	48,4	31,1	19	12,9	5,7	8	12	1,8	5	15
K2115.1960616	611,90 Kč	740,40 Kč		3D	tmavošedá RAL 7021	CP	6	M16	16	62,3	41,5	26	16,6	7	10	16	1,8	15	35
K2115.1960812	558,30 Kč	675,54 Kč		3D	tmavošedá RAL 7021	CP	8	M12	12	48,4	31,1	19	12,9	5,7	8	12	2,3	5	15
K2115.1960816	611,90 Kč	740,40 Kč		3D	tmavošedá RAL 7021	CP	8	M16	16	62,3	41,5	26	16,6	7	10	16	2,3	15	35
K2115.1960820	723,30 Kč	875,19 Kč		3D	tmavošedá RAL 7021	CP	8	M20	20	72,3	51,3	30	20,5	8,5	12	20	2,3	20	60
K2115.1961016	611,90 Kč	740,40 Kč		3D	tmavošedá RAL 7021	CP	10	M16	16	62,3	41,5	26	16,6	7	10	16	2,8	15	35
K2115.1961020	723,30 Kč	875,19 Kč		3D	tmavošedá RAL 7021	CP	10	M20	20	72,3	51,3	30	20,5	8,5	12	20	2,8	20	60
K2115.1961220	723,30 Kč	875,19 Kč		3D	tmavošedá RAL 7021	CP	12	M20	20	72,3	51,3	30	20,5	8,5	12	20	3	20	60
K2115.19404101	492,80 Kč	596,29 Kč		3D	–	AP	4	M10×1	10	38,5	25	15	9	3	6	10	1	8	14
K2115.19405101	492,80 Kč	596,29 Kč		3D	–	AP	5	M10×1	10	38,5	25	15	9	3	6	10	1,3	8	14
K2115.19405121	538,10 Kč	651,10 Kč		3D	–	AP	5	M12×1,5	12	47,4	30	19	10,8	3,6	8	12	1,3	5	15
K2115.19406101	492,80 Kč	596,29 Kč		3D	–	AP	6	M10×1	10	38,5	25	15	9	3	6	10	1,8	8	14
K2115.19406121	538,10 Kč	651,10 Kč		3D	–	AP	6	M12×1,5	12	47,4	30	19	10,8	3,6	8	12	1,8	5	15
K2115.19406161	591,40 Kč	715,59 Kč		3D	–	AP	6	M16×1,5	16	61,2	40	26	14,4	4,8	10	16	1,8	15	35
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Barva komponenty	Provedení	D	D1	D2	L	L1	L3	B	B1	H	SW1	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N
K2115.19408121	538,10 Kč	651,10 Kč		3D	–	AP	8	M12×1,5	12	47,4	30	19	10,8	3,6	8	12	2,3	5	15
K2115.19408161	591,40 Kč	715,59 Kč		3D	–	AP	8	M16×1,5	16	61,2	40	26	14,4	4,8	10	16	2,3	15	35
K2115.19408201	702,80 Kč	850,39 Kč		3D	–	AP	8	M20×1,5	20	71	50	30	18	6	12	20	2,3	20	60
K2115.19410161	591,40 Kč	715,59 Kč		3D	–	AP	10	M16×1,5	16	61,2	40	26	14,4	4,8	10	16	2,8	15	35
K2115.19410201	702,80 Kč	850,39 Kč		3D	–	AP	10	M20×1,5	20	71	50	30	18	6	12	20	2,8	20	60
K2115.19412201	702,80 Kč	850,39 Kč		3D	–	AP	12	M20×1,5	20	71	50	30	18	6	12	20	3	20	60
K2115.19604101	513,80 Kč	621,70 Kč		3D	tmavošedá RAL 7021	CP	4	M10×1	10	39,5	26,3	15	10,9	4,9	6	10	1	8	14
K2115.19604102	513,80 Kč	621,70 Kč		3D	čistě oranžová RAL 2004	CP	4	M10	10	39,5	26,3	15	10,9	4,9	6	10	1	8	14
K2115.19605101	513,80 Kč	621,70 Kč		3D	tmavošedá RAL 7021	CP	5	M10×1	10	39,5	26,3	15	10,9	4,9	6	10	1,3	8	14
K2115.19605102	513,80 Kč	621,70 Kč		3D	čistě oranžová RAL 2004	CP	5	M10	10	39,5	26,3	15	10,9	4,9	6	10	1,3	8	14
K2115.19605121	558,30 Kč	675,54 Kč		3D	tmavošedá RAL 7021	CP	5	M12×1,5	12	48,4	31,1	19	12,9	5,7	8	12	1,3	5	15
K2115.19605122	558,30 Kč	675,54 Kč		3D	čistě oranžová RAL 2004	CP	5	M12	12	48,4	31,1	19	12,9	5,7	8	12	1,3	5	15
K2115.19606101	513,80 Kč	621,70 Kč		3D	tmavošedá RAL 7021	CP	6	M10×1	10	39,5	26,3	15	10,9	4,9	6	10	1,8	8	14
K2115.19606102	513,80 Kč	621,70 Kč		3D	čistě oranžová RAL 2004	CP	6	M10	10	39,5	26,3	15	10,9	4,9	6	10	1,8	8	14
K2115.19606121	558,30 Kč	675,54 Kč		3D	tmavošedá RAL 7021	CP	6	M12×1,5	12	48,4	31,1	19	12,9	5,7	8	12	1,8	5	15
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Barva komponenty	Provedení	D	D1	D2	L	L1	L3	B	B1	H	SW1	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N
K2115.19606122	558,30 Kč	675,54 Kč		3D	čistě oranžová RAL 2004	CP	6	M12	12	48,4	31,1	19	12,9	5,7	8	12	1,8	5	15
K2115.19606161	611,90 Kč	740,40 Kč		3D	tmavošedá RAL 7021	CP	6	M16×1,5	16	62,3	41,5	26	16,6	7	10	16	1,8	15	35
K2115.19606162	611,90 Kč	740,40 Kč		3D	čistě oranžová RAL 2004	CP	6	M16	16	62,3	41,5	26	16,6	7	10	16	1,8	15	35
K2115.19608121	558,30 Kč	675,54 Kč		3D	tmavošedá RAL 7021	CP	8	M12×1,5	12	48,4	31,1	19	12,9	5,7	8	12	2,3	5	15
K2115.19608122	558,30 Kč	675,54 Kč		3D	čistě oranžová RAL 2004	CP	8	M12	12	48,4	31,1	19	12,9	5,7	8	12	2,3	5	15
K2115.19608161	611,90 Kč	740,40 Kč		3D	tmavošedá RAL 7021	CP	8	M16×1,5	16	62,3	41,5	26	16,6	7	10	16	2,3	15	35
K2115.19608162	611,90 Kč	740,40 Kč		3D	čistě oranžová RAL 2004	CP	8	M16	16	62,3	41,5	26	16,6	7	10	16	2,3	15	35
K2115.19608201	723,30 Kč	875,19 Kč		3D	tmavošedá RAL 7021	CP	8	M20×1,5	20	72,3	51,3	30	20,5	8,5	12	20	2,3	20	60
K2115.19608202	723,30 Kč	875,19 Kč		3D	čistě oranžová RAL 2004	CP	8	M20	20	72,3	51,3	30	20,5	8,5	12	20	2,3	20	60
K2115.19610161	611,90 Kč	740,40 Kč		3D	tmavošedá RAL 7021	CP	10	M16×1,5	16	62,3	41,5	26	16,6	7	10	16	2,8	15	35
K2115.19610162	611,90 Kč	740,40 Kč		3D	čistě oranžová RAL 2004	CP	10	M16	16	62,3	41,5	26	16,6	7	10	16	2,8	15	35
K2115.19610201	723,30 Kč	875,19 Kč		3D	tmavošedá RAL 7021	CP	10	M20×1,5	20	72,3	51,3	30	20,5	8,5	12	20	2,8	20	60
K2115.19610202	723,30 Kč	875,19 Kč		3D	čistě oranžová RAL 2004	CP	10	M20	20	72,3	51,3	30	20,5	8,5	12	20	2,8	20	60
K2115.19612201	723,30 Kč	875,19 Kč		3D	tmavošedá RAL 7021	CP	12	M20×1,5	20	72,3	51,3	30	20,5	8,5	12	20	3	20	60
K2115.19612202	723,30 Kč	875,19 Kč		3D	čistě oranžová RAL 2004	CP	12	M20	20	72,3	51,3	30	20,5	8,5	12	20	3	20	60
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

12 3 4

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

Popis výrobku	Aretační čepy ovládané páčkou se užívají tam, kde je třeba zabránit změně aretační polohy působením příčných sil. Otočením závory o 180° dojde k zatažení aretačního kolíku, čímž lze změnit aretační polohu. Zaskakovací vrub způsobí, že závora v této poloze drží a aretační kolík tak zůstane zatažený.
Materiál	Závora 1.4308. Závitové pouzdro a aretační kolík 1.4305. Tlačná pružina 1.4310. Krytka závory, z termoplastu PA. Závitová pojistka, z polyamidu, modrá.

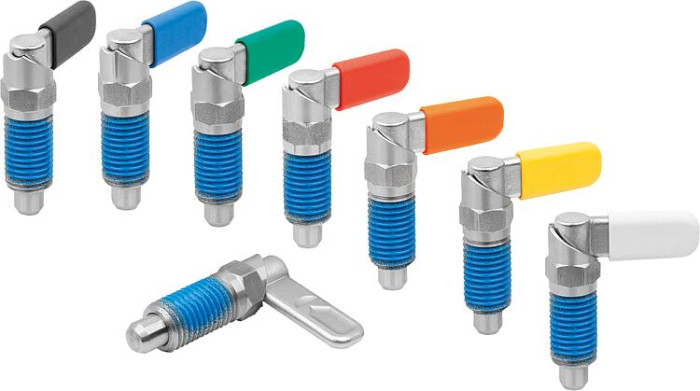

Provedení	Závitové pouzdro, tlačná pružina a páčka bez povrchové úpravy. Aretační kolík broušený a bez povrchové úpravy. Krytka páčky v různých barvách: tmavošedá RAL 7021. oranžová RAL 2004. sytě žlutá RAL 1021. bezpečnostní červená RAL 3020. signální zelená RAL 6032. bezpečnostní modrá RAL 5017. světle šedá RAL 7035.
Přednosti	Otočením závory o 180° dojde k zatažení aretačního kolíku. Volitelně s barevnými krytkami závory z plastu. Pouzdro s šestihranem slouží jako montážní pomůcka.
Na vyžádání	Nadstandardní provedení.
Příslušenství	Přídržné prvky K0638. Polohovací pouzdra K1290.
Odkaz na výkres	Provedení AP: bez krytky závory bez matice. Provedení CP: s krytkou závory bez matice.
