Aretační čepy ovládané páčkou se závitovou pojistkou

Name: Aretační čepy ovládané páčkou se závitovou pojistkou
Brand: Kipp
SKU: K2114
Availability: InStock

Novinka

Popis produktu

Kód:	K2114
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Aretační čepy ovládané páčkou se závitovou pojistkou | K2114
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list K2114 Aretační čepy ovládané páčkou se závitovou pojistkou

Varianty
Technické parametry

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Barva komponenty	Provedení	D	D1	D2	L	L1	L3	B	B1	H	SW1	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N
K2114.940410	394,20 Kč	476,98 Kč		3D	–	AP	4	M10	10	38,5	25	15	9	3	6	10	1	8	14
K2114.940510	394,20 Kč	476,98 Kč		3D	–	AP	5	M10	10	38,5	25	15	9	3	6	10	1,3	8	14
K2114.940512	401,50 Kč	485,82 Kč		3D	–	AP	5	M12	12	47,4	30	19	10,8	3,6	8	12	1,3	5	15
K2114.940610	394,20 Kč	476,98 Kč		3D	–	AP	6	M10	10	38,5	25	15	9	3	6	10	1,8	8	14
K2114.940612	401,50 Kč	485,82 Kč		3D	–	AP	6	M12	12	47,4	30	19	10,8	3,6	8	12	1,8	5	15
K2114.940616	480,80 Kč	581,77 Kč		3D	–	AP	6	M16	16	61,2	40	26	14,4	4,8	10	16	1,8	15	35
K2114.940812	401,50 Kč	485,82 Kč		3D	–	AP	8	M12	12	47,4	30	19	10,8	3,6	8	12	2,3	5	15
K2114.940816	480,80 Kč	581,77 Kč		3D	–	AP	8	M16	16	61,2	40	26	14,4	4,8	10	16	2,3	15	35
K2114.940820	534,60 Kč	646,87 Kč		3D	–	AP	8	M20	20	71	50	30	18	6	12	20	2,3	20	60
K2114.941016	480,80 Kč	581,77 Kč		3D	–	AP	10	M16	16	61,2	40	26	14,4	4,8	10	16	2,8	15	35
K2114.941020	534,60 Kč	646,87 Kč		3D	–	AP	10	M20	20	71	50	30	18	6	12	20	2,8	20	60
K2114.941220	534,60 Kč	646,87 Kč		3D	–	AP	12	M20	20	71	50	30	18	6	12	20	3	20	60
K2114.960410	410,30 Kč	496,46 Kč		3D	tmavošedá RAL 7021	CP	4	M10	10	39,5	26,3	15	10,9	4,9	6	10	1	8	14
K2114.960510	410,30 Kč	496,46 Kč		3D	tmavošedá RAL 7021	CP	5	M10	10	39,5	26,3	15	10,9	4,9	6	10	1,3	8	14
K2114.960512	418,70 Kč	506,63 Kč		3D	tmavošedá RAL 7021	CP	5	M12	12	48,4	31,1	19	12,9	5,7	8	12	1,3	5	15
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Barva komponenty	Provedení	D	D1	D2	L	L1	L3	B	B1	H	SW1	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N
K2114.960610	410,30 Kč	496,46 Kč		3D	tmavošedá RAL 7021	CP	6	M10	10	39,5	26,3	15	10,9	4,9	6	10	1,8	8	14
K2114.960612	418,70 Kč	506,63 Kč		3D	tmavošedá RAL 7021	CP	6	M12	12	48,4	31,1	19	12,9	5,7	8	12	1,8	5	15
K2114.960616	500,40 Kč	605,48 Kč		3D	tmavošedá RAL 7021	CP	6	M16	16	62,3	41,5	26	16,6	7	10	16	1,8	15	35
K2114.960812	418,70 Kč	506,63 Kč		3D	tmavošedá RAL 7021	CP	8	M12	12	48,4	31,1	19	12,9	5,7	8	12	2,3	5	15
K2114.960816	500,40 Kč	605,48 Kč		3D	tmavošedá RAL 7021	CP	8	M16	16	62,3	41,5	26	16,6	7	10	16	2,3	15	35
K2114.960820	567,30 Kč	686,43 Kč		3D	tmavošedá RAL 7021	CP	8	M20	20	72,3	51,3	30	20,5	8,5	12	20	2,3	20	60
K2114.961016	500,40 Kč	605,48 Kč		3D	tmavošedá RAL 7021	CP	10	M16	16	62,3	41,5	26	16,6	7	10	16	2,8	15	35
K2114.961020	567,30 Kč	686,43 Kč		3D	tmavošedá RAL 7021	CP	10	M20	20	72,3	51,3	30	20,5	8,5	12	20	2,8	20	60
K2114.961220	567,30 Kč	686,43 Kč		3D	tmavošedá RAL 7021	CP	12	M20	20	72,3	51,3	30	20,5	8,5	12	20	3	20	60
K2114.9404101	394,20 Kč	476,98 Kč		3D	–	AP	4	M10×1	10	38,5	25	15	9	3	6	10	1	8	14
K2114.9405101	394,20 Kč	476,98 Kč		3D	–	AP	5	M10×1	10	38,5	25	15	9	3	6	10	1,3	8	14
K2114.9405121	401,50 Kč	485,82 Kč		3D	–	AP	5	M12×1,5	12	47,4	30	19	10,8	3,6	8	12	1,3	5	15
K2114.9406101	394,20 Kč	476,98 Kč		3D	–	AP	6	M10×1	10	38,5	25	15	9	3	6	10	1,8	8	14
K2114.9406121	401,50 Kč	485,82 Kč		3D	–	AP	6	M12×1,5	12	47,4	30	19	10,8	3,6	8	12	1,8	5	15
K2114.9406161	480,80 Kč	581,77 Kč		3D	–	AP	6	M16×1,5	16	61,2	40	26	14,4	4,8	10	16	1,8	15	35
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Barva komponenty	Provedení	D	D1	D2	L	L1	L3	B	B1	H	SW1	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N
K2114.9408121	401,50 Kč	485,82 Kč		3D	–	AP	8	M12×1,5	12	47,4	30	19	10,8	3,6	8	12	2,3	5	15
K2114.9408161	480,80 Kč	581,77 Kč		3D	–	AP	8	M16×1,5	16	61,2	40	26	14,4	4,8	10	16	2,3	15	35
K2114.9408201	534,60 Kč	646,87 Kč		3D	–	AP	8	M20×1,5	20	71	50	30	18	6	12	20	2,3	20	60
K2114.9410161	480,80 Kč	581,77 Kč		3D	–	AP	10	M16×1,5	16	61,2	40	26	14,4	4,8	10	16	2,8	15	35
K2114.9410201	534,60 Kč	646,87 Kč		3D	–	AP	10	M20×1,5	20	71	50	30	18	6	12	20	2,8	20	60
K2114.9412201	534,60 Kč	646,87 Kč		3D	–	AP	12	M20×1,5	20	71	50	30	18	6	12	20	3	20	60
K2114.9604101	410,30 Kč	496,46 Kč		3D	tmavošedá RAL 7021	CP	4	M10×1	10	39,5	26,3	15	10,9	4,9	6	10	1	8	14
K2114.9604102	410,30 Kč	496,46 Kč		3D	čistě oranžová RAL 2004	CP	4	M10	10	39,5	26,3	15	10,9	4,9	6	10	1	8	14
K2114.9605101	410,30 Kč	496,46 Kč		3D	tmavošedá RAL 7021	CP	5	M10×1	10	39,5	26,3	15	10,9	4,9	6	10	1,3	8	14
K2114.9605102	410,30 Kč	496,46 Kč		3D	čistě oranžová RAL 2004	CP	5	M10	10	39,5	26,3	15	10,9	4,9	6	10	1,3	8	14
K2114.9605121	418,70 Kč	506,63 Kč		3D	tmavošedá RAL 7021	CP	5	M12×1,5	12	48,4	31,1	19	12,9	5,7	8	12	1,3	5	15
K2114.9605122	418,70 Kč	506,63 Kč		3D	čistě oranžová RAL 2004	CP	5	M12	12	48,4	31,1	19	12,9	5,7	8	12	1,3	5	15
K2114.9606101	410,30 Kč	496,46 Kč		3D	tmavošedá RAL 7021	CP	6	M10×1	10	39,5	26,3	15	10,9	4,9	6	10	1,8	8	14
K2114.9606102	410,30 Kč	496,46 Kč		3D	čistě oranžová RAL 2004	CP	6	M10	10	39,5	26,3	15	10,9	4,9	6	10	1,8	8	14
K2114.9606121	418,70 Kč	506,63 Kč		3D	tmavošedá RAL 7021	CP	6	M12×1,5	12	48,4	31,1	19	12,9	5,7	8	12	1,8	5	15
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Barva komponenty	Provedení	D	D1	D2	L	L1	L3	B	B1	H	SW1	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N
K2114.9606122	418,70 Kč	506,63 Kč		3D	čistě oranžová RAL 2004	CP	6	M12	12	48,4	31,1	19	12,9	5,7	8	12	1,8	5	15
K2114.9606161	500,40 Kč	605,48 Kč		3D	tmavošedá RAL 7021	CP	6	M16×1,5	16	62,3	41,5	26	16,6	7	10	16	1,8	15	35
K2114.9606162	500,40 Kč	605,48 Kč		3D	čistě oranžová RAL 2004	CP	6	M16	16	62,3	41,5	26	16,6	7	10	16	1,8	15	35
K2114.9608121	418,70 Kč	506,63 Kč		3D	tmavošedá RAL 7021	CP	8	M12×1,5	12	48,4	31,1	19	12,9	5,7	8	12	2,3	5	15
K2114.9608122	418,70 Kč	506,63 Kč		3D	čistě oranžová RAL 2004	CP	8	M12	12	48,4	31,1	19	12,9	5,7	8	12	2,3	5	15
K2114.9608161	500,40 Kč	605,48 Kč		3D	tmavošedá RAL 7021	CP	8	M16×1,5	16	62,3	41,5	26	16,6	7	10	16	2,3	15	35
K2114.9608162	500,40 Kč	605,48 Kč		3D	čistě oranžová RAL 2004	CP	8	M16	16	62,3	41,5	26	16,6	7	10	16	2,3	15	35
K2114.9608201	567,30 Kč	686,43 Kč		3D	tmavošedá RAL 7021	CP	8	M20×1,5	20	72,3	51,3	30	20,5	8,5	12	20	2,3	20	60
K2114.9608202	567,30 Kč	686,43 Kč		3D	čistě oranžová RAL 2004	CP	8	M20	20	72,3	51,3	30	20,5	8,5	12	20	2,3	20	60
K2114.9610161	500,40 Kč	605,48 Kč		3D	tmavošedá RAL 7021	CP	10	M16×1,5	16	62,3	41,5	26	16,6	7	10	16	2,8	15	35
K2114.9610162	500,40 Kč	605,48 Kč		3D	čistě oranžová RAL 2004	CP	10	M16	16	62,3	41,5	26	16,6	7	10	16	2,8	15	35
K2114.9610201	567,30 Kč	686,43 Kč		3D	tmavošedá RAL 7021	CP	10	M20×1,5	20	72,3	51,3	30	20,5	8,5	12	20	2,8	20	60
K2114.9610202	567,30 Kč	686,43 Kč		3D	čistě oranžová RAL 2004	CP	10	M20	20	72,3	51,3	30	20,5	8,5	12	20	2,8	20	60
K2114.9612201	567,30 Kč	686,43 Kč		3D	tmavošedá RAL 7021	CP	12	M20×1,5	20	72,3	51,3	30	20,5	8,5	12	20	3	20	60
K2114.9612202	567,30 Kč	686,43 Kč		3D	čistě oranžová RAL 2004	CP	12	M20	20	72,3	51,3	30	20,5	8,5	12	20	3	20	60
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

12 3 4

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

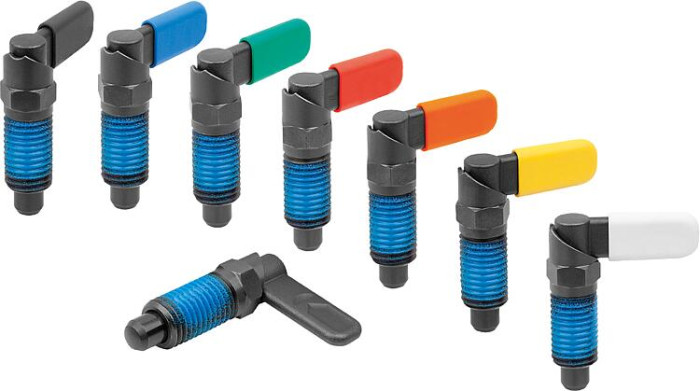

Popis výrobku	Aretační čepy ovládané páčkou se užívají tam, kde je třeba zabránit změně aretační polohy působením příčných sil. Otočením závory o 180° dojde k zatažení aretačního kolíku, čímž lze změnit aretační polohu. Zaskakovací vrub způsobí, že závora v této poloze drží a aretační kolík tak zůstane zatažený.
Materiál	Závora 1.0503. Závitové pouzdro a aretační kolík, z oceli. Tlačná pružina 1.4310. Krytka závory z termoplastu PA. Závitová pojistka, z polyamidu, modrá.
Provedení	Závitové pouzdro a závora, brynýrovány. Aretační kolík kalený, broušený a brynýrovaný. Tlačná pružina bez povrchové úpravy. Krytka závory v různých barvách: tmavošedá RAL 7021. oranžová RAL 2004. sytě žlutá RAL 1021. bezpečnostní červená RAL 3020. signální zelená RAL 6032. bezpečnostní modrá RAL 5017. světle šedá RAL 7035.
Přednosti	Otočením závory o 180° dojde k zatažení aretačního kolíku. Volitelně s barevnými krytkami závory z plastu. Pouzdro s šestihranem slouží jako montážní pomůcka.
Na vyžádání	Nadstandardní provedení.
Příslušenství	Přídržné prvky K0638. Polohovací pouzdra K1290.
Odkaz na výkres	Provedení AP: bez krytky závory bez matice. Provedení CP: s krytkou závory bez matice.
