Fixační čep s kuličkou a hřibovitou rukojetí z nerezové oceli s vysokou pevností ve střihu, nastavitelný

Name: Fixační čep s kuličkou a hřibovitou rukojetí z nerezové oceli s vysokou pevností ve střihu, nastavitelný
Brand: Kipp
SKU: K1299
Availability: InStock

Novinka

Popis produktu

Kód:	K1299
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Fixační čep s kuličkou a hřibovitou rukojetí z nerezové oceli s vysokou pevností ve střihu, nastavitelný | K1299
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list K1299 Fixační čep s kuličkou a hřibovitou rukojetí z nerezové oceli s vysokou pevností ve střihu, nastavitelný

Varianty
Technické parametry

Detail zavřít

Zruš filtr

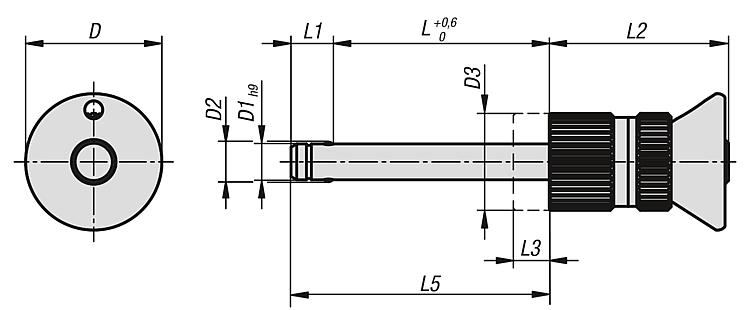

Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	D	D1	D2	D3	L	L1	L2	L3	L5	Montážní otvor H11	Smyková síla dvoustřižná max.kN
K1299.11905010	870,50 Kč	1 053,31 Kč		.step	19	5	5,5	13,5	2–10	5,9mm	25	8	7,9–15,9	5	24
K1299.11905015	870,50 Kč	1 053,31 Kč		.step	19	5	5,5	13,5	7–15	5,9mm	25	8	12,9–20,9	5	24
K1299.11905020	870,50 Kč	1 053,31 Kč		.step	19	5	5,5	13,5	12–20	5,9mm	25	8	17,9–25,9	5	24
K1299.11905025	870,50 Kč	1 053,31 Kč		.step	19	5	5,5	13,5	17–25	5,9mm	25	8	22,9–30,9	5	24
K1299.11905030	898,70 Kč	1 087,43 Kč		.step	19	5	5,5	13,5	22–30	5,9mm	25	8	27,9–35,9	5	24
K1299.11906010	877,70 Kč	1 062,02 Kč		.step	19	6	6,85	13,5	2–10	6,8mm	25	8	8,8–16,8	6	35
K1299.11906015	877,70 Kč	1 062,02 Kč		.step	19	6	6,85	13,5	7–15	6,8mm	25	8	13,8–21,8	6	35
K1299.11906020	877,70 Kč	1 062,02 Kč		.step	19	6	6,85	13,5	12–20	6,8mm	25	8	18,8–26,8	6	35
K1299.11906025	877,70 Kč	1 062,02 Kč		.step	19	6	6,85	13,5	17–25	6,8mm	25	8	23,8–31,8	6	35
K1299.11906030	927,40 Kč	1 122,15 Kč		.step	19	6	6,85	13,5	22–30	6,8mm	25	8	28,8–36,8	6	35
K1299.11906035	927,40 Kč	1 122,15 Kč		.step	19	6	6,85	13,5	27–35	6,8mm	25	8	33,8–41,8	6	35
K1299.11906040	927,40 Kč	1 122,15 Kč		.step	19	6	6,85	13,5	32–40	6,8mm	25	8	38,8–46,8	6	35
K1299.11906045	927,40 Kč	1 122,15 Kč		.step	19	6	6,85	13,5	37–45	6,8mm	25	8	43,8–51,8	6	35
K1299.11906050	927,40 Kč	1 122,15 Kč		.step	19	6	6,85	13,5	42–50	6,8mm	25	8	48,8–56,8	6	35
K1299.12508020	930,90 Kč	1 126,39 Kč		.step	25	8	9,5	17	10–20	7,8mm	33	10	17,8–27,8	8	63
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	D	D1	D2	D3	L	L1	L2	L3	L5	Montážní otvor H11	Smyková síla dvoustřižná max.kN
K1299.12508025	930,90 Kč	1 126,39 Kč		.step	25	8	9,5	17	15–25	7,8mm	33	10	22,8–32,8	8	63
K1299.12508030	985,80 Kč	1 192,82 Kč		.step	25	8	9,5	17	20–30	7,8mm	33	10	27,8–37,8	8	63
K1299.12508035	985,80 Kč	1 192,82 Kč		.step	25	8	9,5	17	25–35	7,8mm	33	10	32,8–42,8	8	63
K1299.12508040	985,80 Kč	1 192,82 Kč		.step	25	8	9,5	17	30–40	7,8mm	33	10	37,8–47,8	8	63
K1299.12508045	985,80 Kč	1 192,82 Kč		.step	25	8	9,5	17	35–45	7,8mm	33	10	42,8–52,8	8	63
K1299.12508050	985,80 Kč	1 192,82 Kč		.step	25	8	9,5	17	40–50	7,8mm	33	10	47,8–57,8	8	63
K1299.12510020	1 176,80 Kč	1 423,93 Kč		.step	25	10	12	17	10–20	8,9mm	33	10	18,9–28,9	10	100
K1299.12510025	1 176,80 Kč	1 423,93 Kč		.step	25	10	12	17	15–25	8,9mm	33	10	23,9–33,9	10	100
K1299.12510030	1 213,40 Kč	1 468,21 Kč		.step	25	10	12	17	20–30	8,9mm	33	10	28,9–38,9	10	100
K1299.12510035	1 213,40 Kč	1 468,21 Kč		.step	25	10	12	17	25–35	8,9mm	33	10	33,9–43,9	10	100
K1299.12510040	1 213,40 Kč	1 468,21 Kč		.step	25	10	12	17	30–40	8,9mm	33	10	38,9–48,9	10	100
K1299.12510045	1 213,40 Kč	1 468,21 Kč		.step	25	10	12	17	35–45	8,9mm	33	10	43,9–53,9	10	100
K1299.12510050	1 213,40 Kč	1 468,21 Kč		.step	25	10	12	17	40–50	8,9mm	33	10	48,9–58,9	10	100
K1299.12510060	1 253,00 Kč	1 516,13 Kč		.step	25	10	12	17	50–60	8,9mm	33	10	58,9–68,9	10	100
K1299.13512025	1 233,60 Kč	1 492,66 Kč		.step	35	12	14,5	26	13–25	9,9mm	39,5	12	22,9–34,9	12	144
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	D	D1	D2	D3	L	L1	L2	L3	L5	Montážní otvor H11	Smyková síla dvoustřižná max.kN
K1299.13512030	1 264,20 Kč	1 529,68 Kč		.step	35	12	14,5	26	18–30	9,9mm	39,5	12	27,9–39,9	12	144
K1299.13512035	1 264,20 Kč	1 529,68 Kč		.step	35	12	14,5	26	23–35	9,9mm	39,5	12	32,9–44,9	12	144
K1299.13512040	1 264,20 Kč	1 529,68 Kč		.step	35	12	14,5	26	28–30	9,9mm	39,5	12	37,9–39,9	12	144
K1299.13512045	1 264,20 Kč	1 529,68 Kč		.step	35	12	14,5	26	33–45	9,9mm	39,5	12	42,9–54,9	12	144
K1299.13512050	1 264,20 Kč	1 529,68 Kč		.step	35	12	14,5	26	38–50	9,9mm	39,5	12	47,9–59,9	12	144
K1299.13512060	1 303,50 Kč	1 577,24 Kč		.step	35	12	14,5	26	48–60	9,9mm	39,5	12	57,9–69,9	12	144
K1299.13512070	1 303,50 Kč	1 577,24 Kč		.step	35	12	14,5	26	58–70	9,9mm	39,5	12	67,9–79,9	12	144
K1299.13512080	1 342,00 Kč	1 623,82 Kč		.step	35	12	14,5	26	68–80	9,9mm	39,5	12	77,9–89,9	12	144
K1299.13516030	1 806,70 Kč	2 186,11 Kč		.step	35	16	19	26	18–30	13,1mm	39,5	12	31,1–43,1	16	257
K1299.13516035	1 806,70 Kč	2 186,11 Kč		.step	35	16	19	26	23–35	13,1mm	39,5	12	36,1–48,1	16	257
K1299.13516040	1 806,70 Kč	2 186,11 Kč		.step	35	16	19	26	28–40	13,1mm	39,5	12	41,1–53,1	16	257
K1299.13516045	1 806,70 Kč	2 186,11 Kč		.step	35	16	19	26	33–45	13,1mm	39,5	12	46,1–58,1	16	257
K1299.13516050	1 806,70 Kč	2 186,11 Kč		.step	35	16	19	26	38–50	13,1mm	39,5	12	51,1–63,1	16	257
K1299.13516060	1 905,30 Kč	2 305,41 Kč		.step	35	16	19	26	48–60	13,1mm	39,5	12	61,1–73,1	16	257
K1299.13516070	1 905,30 Kč	2 305,41 Kč		.step	35	16	19	26	58–70	13,1mm	39,5	12	71,1–83,1	16	257
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	D	D1	D2	D3	L	L1	L2	L3	L5	Montážní otvor H11	Smyková síla dvoustřižná max.kN
K1299.13516080	1 990,20 Kč	2 408,14 Kč		.step	35	16	19	26	68–80	13,1mm	39,5	12	81,1–93,1	16	257
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

Související produkty

Nerezové zdířky pro uchycení fixačních čepů s aretací hlavyNerezové zdířky pro uchycení fixačních čepů…

Novinka

Pružné tlačné opěrky – Nerezové zdířky pro uchycení fixačních čepů s aretací hlavy

K1416

Detail

Nerezová úchytná pouzdra s nákružkem pro fixační čepy s kuličkouNerezová úchytná pouzdra s nákružkem pro…

Novinka

Aretační čepy – Nerezová úchytná pouzdra s nákružkem pro fixační čepy s kuličkou

K1462

Detail

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

Materiál	Úchytka hřibovitého tvaru, kontramatice, seřizovací matice a tlačítko z nerezu 1.4305. Čepy z nerezu 1.4542. Kuličky z nerezu 1.4125. Tlačná pružina z nerezu 1.4310.
Provedení	Bez povrchové úpravy.

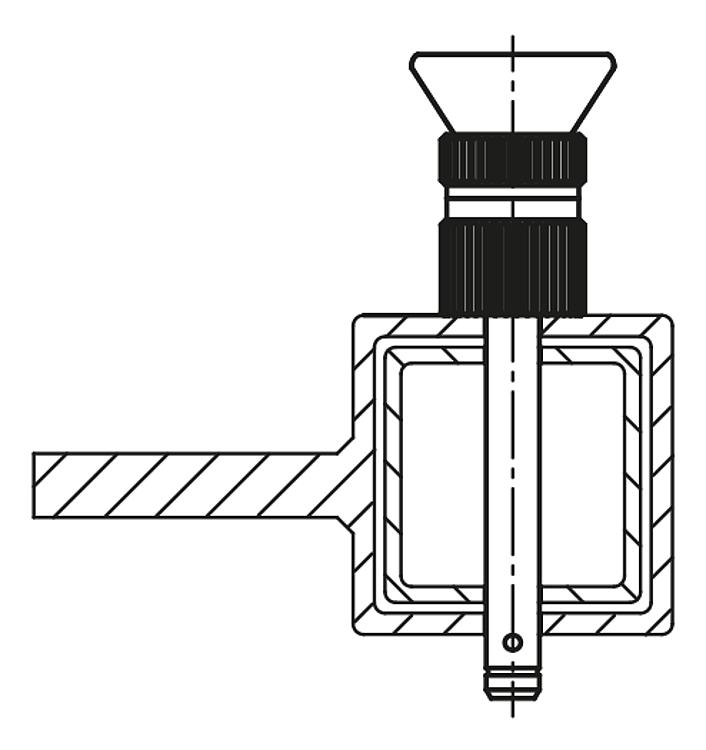

Upozornění	Fixační čepy s kuličkou slouží k rychlému a jednoduchému fixování a spojování konstrukčních dílů. Stlačením tlačítka je možné obě kuličky uvolnit a puštěním opětovně povystrčit, čímž dojde k upevnění požadované části. Uvolněním tlačítka dojde k bezpečnému uzamčení kuliček a vytvoření nerozebíratelného spojení. Smyková síla, dvoustřižná (F) = S · τ aB max. Fixační čepy s kuličkou s větší pevností ve střihu jsou označeny označovací drážkou na čepu.
Přednosti	Vyšší zatížitelnost ve srovnání se standardními fixačními čepy s kuličkami. Délkový rozsah je plynule nastavitelný pomocí pojistné matice a seřizovací matice. To umožňuje uložení na protikusu bez vůle. Čep z nerezavějící oceli 1.4542 je kalený, má vysokou pevnost ve střihu a má extrémně velkou zatížitelnost.
